【エコノミーシリーズ】 トグルクランプ横型 264N ボルト固定タイプ ロング持ち手
絞り込み条件に合う代替相当品
閲覧中の商品と併せてご検討ください
C-LD-201ALの仕様・寸法情報
類似品類似品をすべて見る

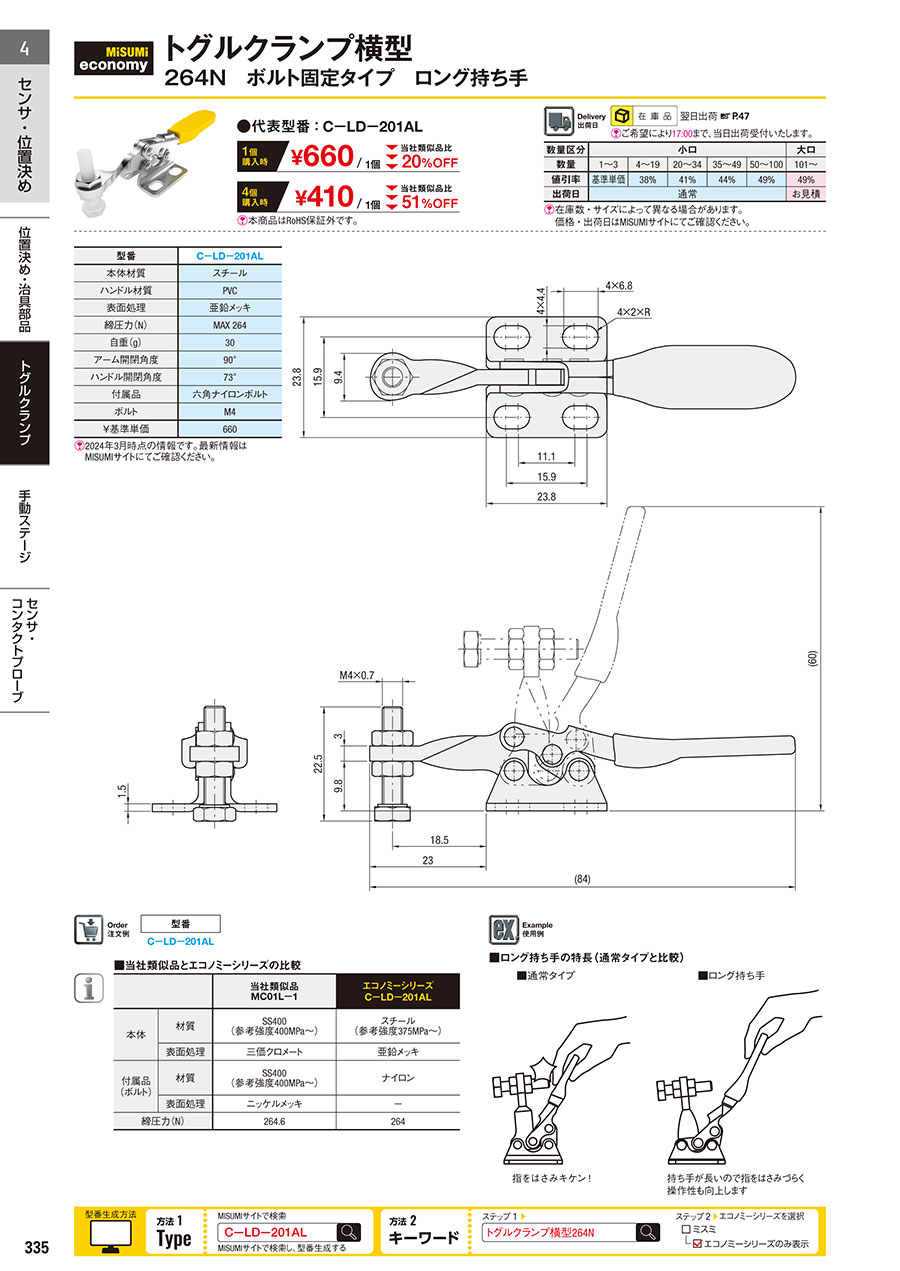

外形図・規格表
1N=0.101972kgf
[ ! ]本商品はRoHS保証外です。ご注意ください。
| 注文例 | 型番 | |
| C−LD−201AL |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
25年3月より、商品改善のためハンドル部を赤色へ順次切替を行っております。
色の指定はお受けできませんので、ご了承ください。
| 型番 | C－LD－201AL |
| 本体材質 | スチール |
| ハンドル材質 | PVC |
| 表面処理 | 亜鉛メッキ |
| 締圧力(N) | MAX 264 |
| 自重(g) | 30 |
| アーム開閉角度 | 90° |
| ハンドル開閉角度 | 73° |
| 付属品 | 六角ナイロンボルト |
| ボルト | M4 |
| ￥基準単価 | 660 |
[ ! ]ハンドル部の使用温度範囲は-10℃～45℃です。
・トグルクランプはクイッククランプともいわれ、リンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。
・トグルクランプ横型、フランジベース、ボルト固定タイプ、ロング持ち手タイプ
・ノーマル低床タイプで、スペースが限られている環境での作業に適しています。
・ロング持ち手タイプはノーマルタイプの持ち手を長くしたもので、操作性に優れ、ワークを遠くからクランプする際に便利。
・ボルトは調整不可で、位置が決まっているワークの固定に適しています。
製品用途
・電子、自動車、医療、厨房設備の製造。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具、及びその他の組み合わせ治具等でよく使われるタイプです。
・エコノミーシリーズと当社類似品の違い
| 当社類似品 MC01L−1 | エコノミーシリーズ C−LD−201AL | ||
| 本体 | 材質 | SS400 (参考強度400MPa～) | スチール (参考強度375MPa～) |
| 表面処理 | 三価クロメート | 亜鉛メッキ | |
| 付属品 (ボルト) | 材質 | SS400 (参考強度400MPa～) | ナイロン |
| 表面処理 | ニッケルメッキ | − | |
| 締圧力(N) | 264.6 | 264 | |
■通常タイプ | ■ロング持ち手 |
 |  |
指をはさみキケン！ | 持ち手が長いので指をはさみづらく 操作性も向上します |
〈改造〉ハンドル部を改造することで製品の耐久性に影響を与える恐れがあります。
〈締付位置〉トグルクランプは、ハンドル部がトグル機構部を超えて初めて固定や締付ができます。
〈使用環境〉切り屑や粉塵環境で使用する場合は、あらかじめカシメ部や回転部をきれいにしてください。
〈給油〉トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
〈点検〉定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
〈使用感〉摺動性には個体差があります。
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- 25年3月より、商品改善のためハンドル部を赤色へ順次切替を行っております。
色の指定はお受けできませんので、ご了承ください。 - RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 摺動性には個体差があります。本商品は堅めの仕様です。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
カタログ
ミスミからのコメント
この度はミスミ エコノミーシリーズのトグルクランプをご購入いただき、誠にありがとうございます。 ハンドルの色の入れ替えを行っており、分かり辛い内容で申し訳ありません。 今後誤解なきよう黄色の画像に順次変更して参ります。 引続きご愛顧の程、何卒よろしくお願い致します。
