【エコノミーシリーズ】トグルクランプ横型 2270N 側面取付

数量スライド割引
当日出荷可能

通常単価(税別): 920円

税込単価: 1,012円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

種類
下面押さえ・ハンドル横型
装着方法
フランジベース
クランプボルトサイズ
M8
締圧力 (N)
2270
本体材質
スチール
クランプ部材質
スチール+ゴムパット

ご注意

本商品はRoHS保証外です。ご注意ください。
25年3月より、商品改善のためハンドル部を赤色へ順次切替を行っております。
色の指定はお受けできませんので、ご了承ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
摺動性には個体差があります。本商品は堅めの仕様です。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番:

C-LD-202F

解除

絞り込み条件に合う代替相当品

トグルクランプ－ハンドル横型－側面取付ベース

－閉じる

C-LD-202Fの仕様・寸法情報

種類

下面押さえ・ハンドル横型

装着方法

フランジベース

クランプボルトサイズ

締圧力(N)

2270

本体材質

[スチール] スチール

クランプ部材質

スチール+ゴムパット

類似品類似品をすべて見る

ミスミ標準品

高品質の代替品

ミスミ

MC01-11

トグルクランプ－ハンドル横型－側面取付ベース

通常価格(税別)： 1,160円

通常出荷日：1 日目

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

寸法図

1N=0.101972kgf
[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

注文例		型番
注文例		C－LD－202F

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
25年3月より、商品改善のためハンドル部を赤色へ順次切替を行っております。
色の指定はお受けできませんので、ご了承ください。

型番	C－LD－202F
本体材質	スチール
ハンドル材質	PVC
表面処理	亜鉛メッキ
締圧力(N)	MAX 2270
自重(g)	385
アーム開閉角度	79°
ハンドル開閉角度	59°
付属品	ゴム付ボルト
ボルト	M8
￥基準単価	920

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]ハンドル部の使用温度範囲は-10℃～45℃です。

商品概要

・一体構造金型プロセスを採用し、当社類似品から大幅なコストダウンを実現したエコノミーシリーズトグルクランプです。
・トグルクランプはリンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。

商品特長

商品特長
・トグルクランプ横型、側面取付、U型アーム
・ロング持ち手タイプと異なり、本品は側面取付になります。

製品用途
・電子、自動車、医療、厨房設備の製造。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具、及びその他の組み合わせ治具等でよく使われるタイプです。

・エコノミーシリーズと当社類似品の違い

		当社類似品 MC01−11	エコノミーシリーズ C−LD−202F
本体	材質	SS400 (参考強度400MPa～)	スチール (参考強度375MPa～)
本体	表面処理	三価クロメート	亜鉛メッキ
付属品 (ボルト)	材質	SS400 (参考強度400MPa～)	スチール (参考強度375MPa～)
付属品 (ボルト)	表面処理	ニッケルメッキ	ニッケルメッキ
締圧力(N)		2500	2270

使用例

■長尺ワークハンドプレス
2種のトグルクランプを利用したワーク保持・圧入機構

[ ! ]使用例は模型のイメージであり、取付方法は側面取付ではありません

注意事項

〈取付〉ボルト固定タイプのみとなっております。
〈改造〉ハンドル部を改造することで製品の耐久性に影響を与える恐れがあります。
〈締付位置〉トグルクランプは、ハンドル部がトグル機構部を超えて初めて固定や締付ができます。
〈使用環境〉切り屑や粉塵環境で使用する場合は、あらかじめカシメ部や回転部をきれいにしてください。
〈給油〉トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
〈点検〉定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
〈使用感〉摺動性には個体差があります。

型番リスト

表示件数

型番

C-LD-202F

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

920円

( 1,012円 )

在庫品1日目当日出荷可能

MC01-11

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
25年3月より、商品改善のためハンドル部を赤色へ順次切替を行っております。
色の指定はお受けできませんので、ご了承ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
摺動性には個体差があります。本商品は堅めの仕様です。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

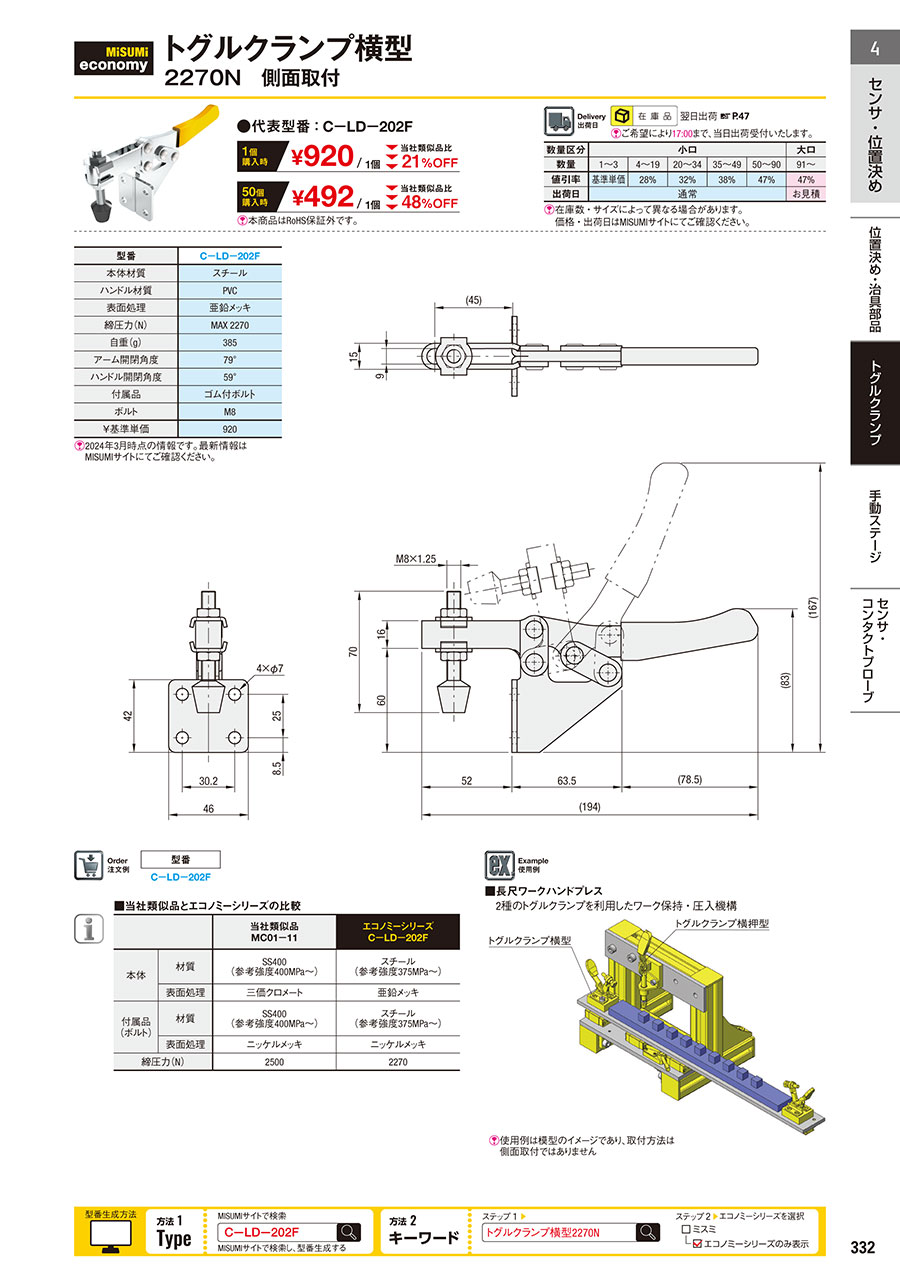

カタログ (見開き版)
