【エコノミーシリーズ】 トグルクランプ横型 264N ステンレス
絞り込み条件に合う代替相当品
閲覧中の商品と併せてご検討ください
－閉じる
C-LD-201SSの仕様・寸法情報
種類
下面押さえ・ハンドル横型
装着方法
フランジベース
クランプボルトサイズ
M4
締圧力(N)
264
本体材質
[ステンレス] ステンレス
クランプ部材質
ステンレス
chemSHERPA
回答不可（調査不可/特定物質あり）
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。外形図・規格表

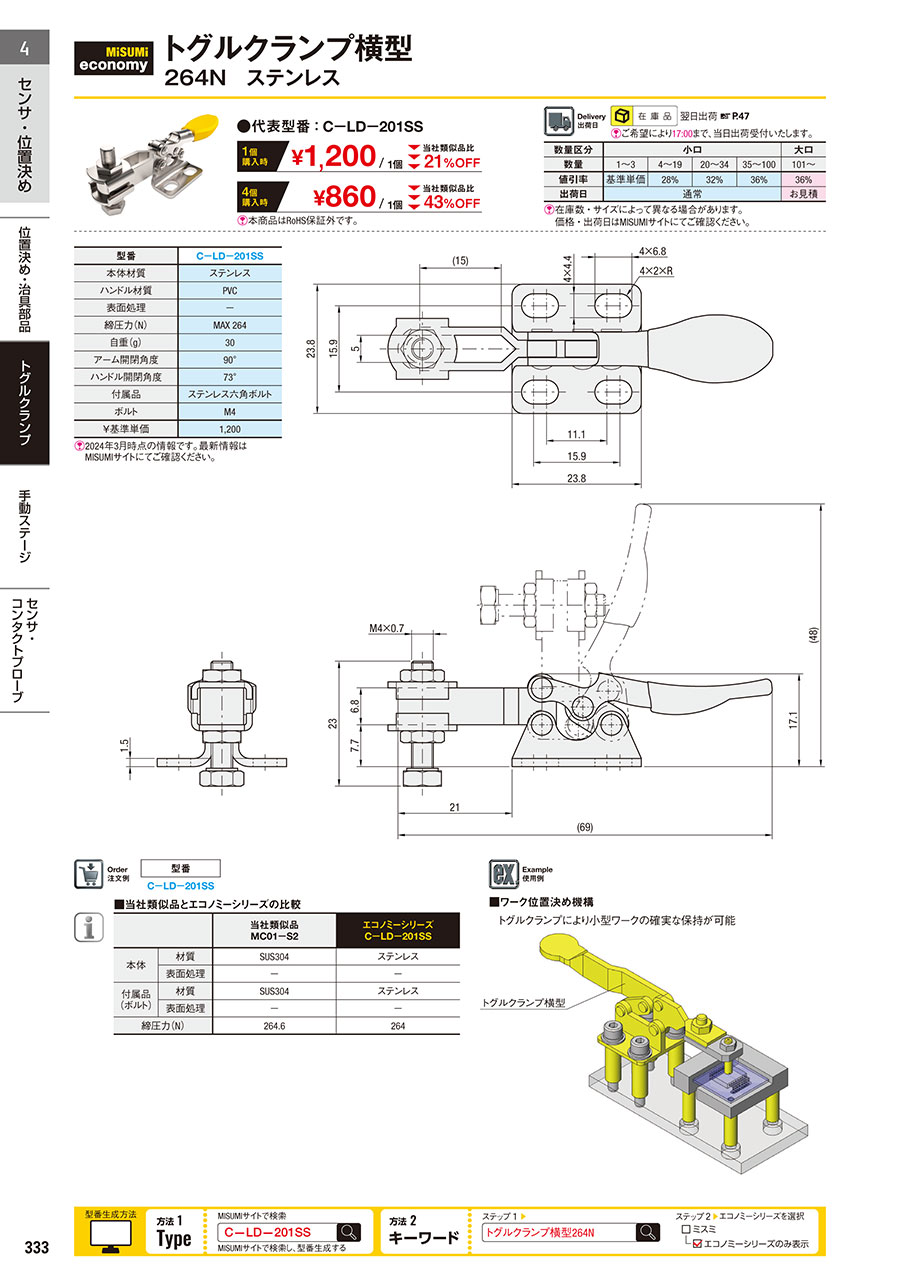

寸法図
1N=0.101972kgf
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
| 注文例 | 型番 | |
| C－LD－201SS |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
25年3月より、商品改善のためハンドル部を赤色へ順次切替を行っております。
色の指定はお受けできませんので、ご了承ください。
| 型番 | C－LD－201SS |
| 本体材質 | ステンレス |
| ハンドル材質 | PVC |
| 表面処理 | － |
| 締圧力(N) | MAX 264 |
| 自重(g) | 30 |
| アーム開閉角度 | 90° |
| ハンドル開閉角度 | 73° |
| 付属品 | ステンレス六角ボルト |
| ボルト | M4 |
| ￥基準単価 | 1,200 |
[ ! ]ハンドル部の使用温度範囲は-10℃～45℃です。
商品概要
・一体構造金型プロセスを採用し、当社類似品から大幅なコストダウンを実現したエコノミーシリーズ トグルクランプです。
・トグルクランプはリンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。
・トグルクランプはリンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。
商品特長
商品特長
・トグルクランプ横型、フランジベース、U型アーム、ショート持ち手、ステンレス材
・高さの低いデザインで、スペースが限られている環境での作業に適しています。
製品用途
・防錆性が要求される作業に適しています。
・電子、自動車、医療、厨房設備の製造。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具、及びその他の組み合わせ治具等でよく使われるタイプです。
・エコノミーシリーズと当社類似品の違い
・トグルクランプ横型、フランジベース、U型アーム、ショート持ち手、ステンレス材
・高さの低いデザインで、スペースが限られている環境での作業に適しています。
製品用途
・防錆性が要求される作業に適しています。
・電子、自動車、医療、厨房設備の製造。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具、及びその他の組み合わせ治具等でよく使われるタイプです。
・エコノミーシリーズと当社類似品の違い
| 当社類似品 MC01－S2 | エコノミーシリーズ C−LD−201SS | ||
| 本体 | 材質 | SUS304 | ステンレス |
| 表面処理 | － | － | |
| 付属品 (ボルト) | 材質 | SUS304 | ステンレス |
| 表面処理 | － | － | |
| 締圧力(N) | 264.6 | 264 | |
使用例
■ワーク位置決め機構
トグルクランプにより小型ワークの確実な保持が可能
注意事項
〈取付〉ボルト固定タイプのみとなっております。
〈改造〉ハンドル部を改造することで製品の耐久性に影響を与える恐れがあります。
〈締付位置〉トグルクランプは、ハンドル部がトグル機構部を超えて初めて固定や締付ができます。
〈使用環境〉切り屑や粉塵環境で使用する場合は、あらかじめカシメ部や回転部をきれいにしてください。
〈給油〉トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
〈点検〉定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
〈使用感〉摺動性には個体差があります。
〈改造〉ハンドル部を改造することで製品の耐久性に影響を与える恐れがあります。
〈締付位置〉トグルクランプは、ハンドル部がトグル機構部を超えて初めて固定や締付ができます。
〈使用環境〉切り屑や粉塵環境で使用する場合は、あらかじめカシメ部や回転部をきれいにしてください。
〈給油〉トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
〈点検〉定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
〈使用感〉摺動性には個体差があります。
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- 25年3月より、商品改善のためハンドル部を赤色へ順次切替を行っております。
色の指定はお受けできませんので、ご了承ください。 - RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 摺動性には個体差があります。本商品は堅めの仕様です。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
カタログ
【エコノミーシリーズ】 トグルクランプ横型 264N ステンレスの型番C-LD-201SSのページです。
型番C-LD-201SSに関する仕様情報を記載しております。
【エコノミーシリーズ】 トグルクランプ横型 264N ステンレスのレビュー
この商品のレビューはありません
