位置決めピン 小頭ラウンドテーパタイプ －めねじ－
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が63型番あります。
外形図・規格表
●めねじ
[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]逃げ部寸法は参考値になり  | P＜3の場合 a＝0.5 d＝P－0.1 P≧3の場合 a＝1.0 d＝P－0.2 |
[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
| 材質 No. | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | Type |
| ① | SKS3相当 | － | 焼入硬度 60～63HRC | JPRSTB |
| ② | SKS3相当 | 硬質クロムメッキ | 焼入硬度50～55HRC メッキ硬度750HV～ | GJPRSTB |
| ③ | SUS304 | － | － | SJPRSTB |
| ④ | SUS440Cまたは13Crステンレス | － | 焼入硬度 50～55HRC | CJPRSTB |
| ⑤ | SKS3相当 | バフ研磨 | 焼入硬度 60～63HRC | MJPRSTB |
| ⑥ | SKS3相当 | 硬質クロムメッキ＋バフ研磨 | 焼入硬度50～55HRC メッキ硬度750HV～ | MGJPRSTB |
| ⑦ | SUS440Cまたは 13Crステンレス | バフ研磨 | 焼入硬度 50～55HRC | MCJPRSTB |
規格表
| 型式 | − | P |
| MJPRSTB12 | − | 8 |
| 型式 | P選択 | L | B | E | M （並目) | ＊締付トルク N・cm | l | ||||||||||||
| Type | D | D寸公差 g6 | |||||||||||||||||
| JPRSTB | 6 | -0.004 -0.012 | 4 | 5 | 6 | 10 | 5 | 5 | M3 | 98 | 5 | ||||||||
| GJPRSTB | 6T | 4 | 5 | 6 | M2.6 | - | 4 | ||||||||||||
| SJPRSTB | 8 | -0.005 -0.014 | 6 | 8 | 15 | 6 | M4 | 225 | 6 | ||||||||||
| CJPRSTB | 8T | 6 | 8 | M3 | 98 | 5 | |||||||||||||
| 10 | 8 | 10 | 8 | M5 | 461 | 8 | |||||||||||||
| （バフ研磨品） | 12 | -0.006 -0.017 | 8 | 10 | 12 | 6 | |||||||||||||
| MJPRSTB | 13 | 12 | 13 | 22 | M8 | 1911 | 12 | ||||||||||||
| MGJPRSTB | 16 | 12 | 13 | 14 | 15 | 16 | 10 | 7 | |||||||||||
| MCJPRSTB | 20 | -0.007 -0.020 | 15 | 16 | 20 | 30 | |||||||||||||
| [ ! ]P≧5に適用 | |||||||||||||||||||
[ ! ]首下部の強度に注意 >>P.1692[ ! ]下穴深さ（>>P.1692）をご確認ください。穴が貫通する場合があります。
[ ! ]締付トルク（参考値）は、技術データ>> P.2505の締付トルクの強度区分（8.8）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
追加工
| 型式 | − | P | − | （RC） |
| JPRSB10 | − | 6 | − | RC |
| 5 | 日目出荷 |
| Alterations | 首下R加工 |
| Code | RC |
| Spec. | 首下の逃げをR0.5に変更します。 指定方法 RC  [ ! ]D－P≧2の場合に適用 |
| ￥/1Code | 300 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
めねじタイプの小頭ラウンドテーパタイプのD寸法、P寸法をご指定いただけます。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | ||||||
| ①SKS3焼 | ②SKS3硬質 | ③SUS304 | ④SUS440Cまたは 13Crステンレス | ⑤SKS3焼＋バフ | ⑥SKS3硬質 ＋バフ | ⑦SUS440Cまたは 13Crステンレス ＋バフ | |
| JPRSTB | GJPRSTB | SJPRSTB | CJPRSTB | MJPRSTB | MGJPRSTB | MCJPRSTB | |
| 6 | 680 | 910 | 850 | 900 | 880 | 1,180 | 1,170 |
| 6T | 680 | 910 | 850 | 900 | 880 | 1,180 | 1,170 |
| 8 | 680 | 920 | 870 | 910 | 880 | 1,200 | 1,180 |
| 8T | 680 | 920 | 870 | 910 | 880 | 1,200 | 1,180 |
| 10 | 710 | 960 | 900 | 950 | 920 | 1,250 | 1,240 |
| 12 | 730 | 980 | 920 | 980 | 950 | 1,270 | 1,270 |
| 13 | 730 | 980 | 920 | 980 | 950 | 1,270 | 1,270 |
| 16 | 900 | 1,220 | 1,070 | 1,250 | 1,170 | 1,590 | 1,630 |
| 20 | 1,070 | 1,440 | 1,280 | 1,510 | 1,390 | 1,870 | 1,960 |
■数量スライド価格 （1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]バフ研磨品は、21個以上お見積りとなります。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50～100 | 101～300 | 301～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 18% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
[ ! ]バフ研磨品は、21個以上お見積りとなります。

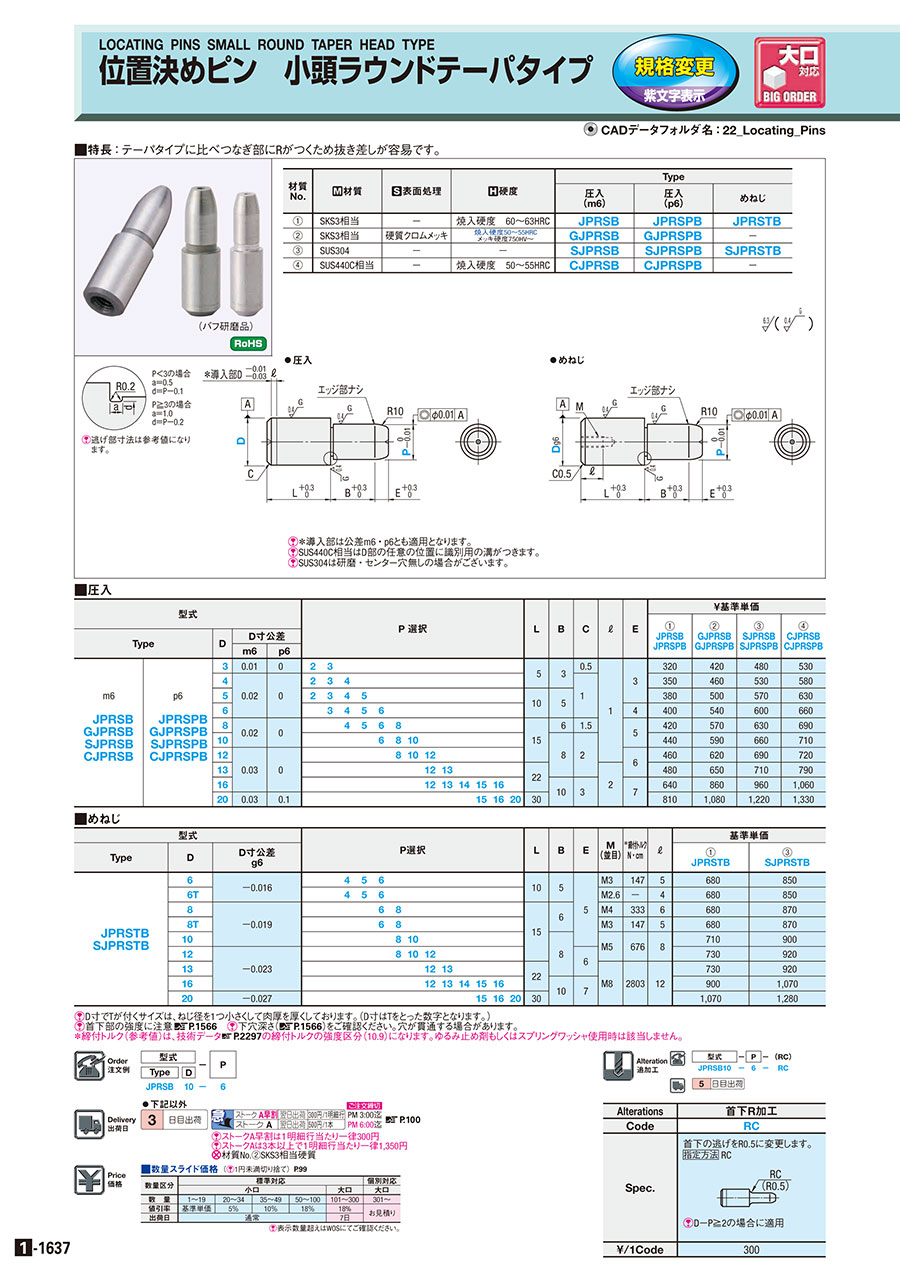

カタログ
