ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応転造ボールねじ軸径φ32 リード5・10・32

通常単価(税別): -

税込単価: -

通常出荷日：8日目～99日目

【最短：7日目出荷～】7日目出荷商品多数ご用意！類似品比較ポイント：本商品は定格荷重・軸方向すきま・ナ...

詳細を確認

【WEB納期表示について】※短納期でお届け出来る商品が「お見積り」と表示されている場合がございます。型式を確定し「価格を確認」ボタンを押して頂くか、WOSにてお見積り頂き正しい出荷日をご確認ください。
ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
また本商品(軸径32φ)はナットを回転させた際に通常よりも大きく｢カチカチ｣と音が発生する場合がありますが不良ではございません。ナットサイズが大きく鋼球をナットの中に空間無く敷きつめた場合は稼働時に負荷が掛かるため、対策として故意に少し空間を残して製造しており、この様な音が発生しております。
破損防止のため本商品の梱包は段ボール用ステープラーで封をしております。開梱時は工具等をご利用いただき、ステープラーの針でお怪我をなさいませんよう十分にご注意ください。
一部、ボールねじのナット仕様変更にともない規格変更しております。ナット全長がコンパクトになり性能は変わりません。
対象型番および新旧ナット寸法比較表・変更箇所は【こちら】をご確認ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

今見ている商品の標準品

ミスミ

転造ボールねじ　 STD. ナット　軸径φ28・32　リード6・10・32

通常出荷日：3 日目～

今見ている商品の標準品

ミスミ

転造ボールねじ STD. ナット/潤滑Uナット軸径Φ25 リード5・10・25

通常価格(税別)： 6,830円 (税込価格：7,513円)

通常出荷日：3 日目～

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

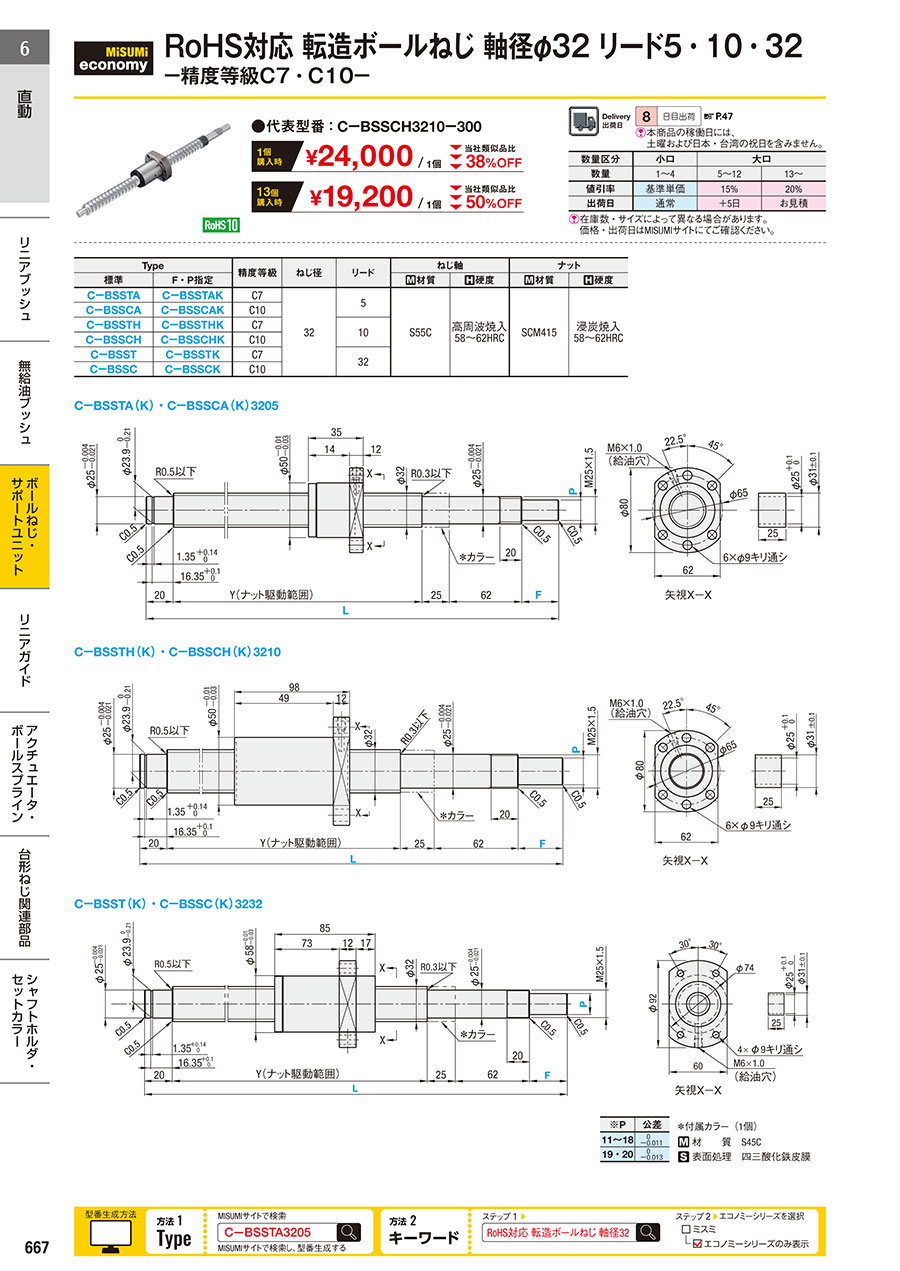

カタログ

外形図・規格表

外形図

CーBSSTA（K）・CーBSSCA（K）3205（リード05）

【エコノミーシリーズ】台湾製転造ボールねじ軸径φ32 リード5・10・32:関連画像

矢視X-X

TOPに戻る

P	公差
11～18	0 －0.011
19・20	0 －0.013

＊付属カラー（1個）　M材質S45C　S表面処理　四三酸化鉄皮膜

CーBSSTH（K）・CーBSSCH（K）3210（リード10）

矢視X-X

P	公差
11～18	0 －0.011
19・20	0 －0.013

＊付属カラー（1個）　M材質S45C　S表面処理　四三酸化鉄皮膜

CーBSST（K）・CーBSSC（K）3232（リード32）

矢視X-X

P	公差
11～18	0 －0.011
19・20	0 －0.013

＊付属カラー（1個）　M材質S45C　S表面処理　四三酸化鉄皮膜

Type		精度等級	ねじ径	リード	ねじ軸		ナット
標準	F・P指定				[ M ]材質	[ H ]硬度	[ M ]材質	[ H ]硬度
CーBSSTA	CーBSSTAK	C7	32	5	S55C	高周波焼入 58〜62HRC	SCM415	浸炭焼入 58～62HRC
CーBSSCA	CーBSSCAK	C10
CーBSSTH	CーBSSTHK	C7		10
CーBSSCH	CーBSSCHK	C10
CーBSST	CーBSSTK	C7		32
CーBSSC	CーBSSCK	C10

[ ! ]C-BSSTA（K）・C-BSSCA（K）は、当社類似品（C-BSSTH（K）・C-BSSCH（K））と比べてナット全長がコンパクトになりました。性能は変わりません。

規格表

注文例		型式	−	L	−	F	−	P
		C-BSSC3205 C-BSSCK3232	− −	600 888	−	F40	−	P15

TOPに戻る

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

精度等級

型番

指定1mm単位

ボール
径

ボール
中心径

ねじ谷径

循環数

基本定格荷重

軸方向
すきま

ねじれ
方向

Type

ねじ軸
外径

リード

＊F

＊P

C(動)
kN

Co(静)
kN

CーBSSTA

250
〜
2000

L－140

3.175

33.08

(29.91)

3.8巻
1列

6.3

20.7

0.10
以下

右

CーBSSTAK

33〜60

11〜20

L－(107＋F)

C10

CーBSSCA

L－140

0.20
以下

CーBSSCAK

33〜60

11〜20

L－(107＋F)

CーBSSTH

300
〜
2000

L－140

6.35

34.15

(27.8)

1巻
4列

60.7

0.14
以下

CーBSSTHK

33〜60

11〜20

L－(107＋F)

C10

CーBSSCH

L－140

0.20
以下

CーBSSCHK

33〜60

11〜20

L－(107＋F)

CーBSST

L－140

4.762

33.25

(28.49)

1.8巻
2列

10.2

27.2

0.14
以下

CーBSSTK

33〜60

11〜20

L－(107＋F)

C10

CーBSSC

L－140

0.15
以下

CーBSSCK

33〜60

11〜20

L－(107＋F)

＊F・PはCーBSSCTAK・CーBSSCAK・CーBSSTHK・CーBSSCHK・CーBSSTK・CーBSSCKのみ指定可能です。　 kgf＝N×0.101972
[ ! ]F≦P×3となります。　[ ! ]Y（ナット駆動範囲）＞（ナット全長）となります。
[ ! ]エコノミーシリーズはボールねじ単体及びナット単体での販売は行っておりません。
カタログ規格外品サービスでもお取り扱いはございません。
[ ! ]絞り込み条件にてご選択出来ない仕様は、規格外・特注とも受け付けることが出来かねます。
[ ! ]ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
[ ! ]ナットを取り外す必要があるときは専用の仮軸を使用してください。詳しくは>>こちらの「ボールねじの取り外しについて」をご参照ください。
[ ! ]専用の仮軸はボールねじご注文時に型番末尾に追加工コード「-TAS」を付記してご指定ください。
[ ! ]仮軸の単品販売は標準部品としてのお取り扱いがございません。
専用の仮軸の単品販売をご希望の場合は「カタログ規格外品サービス」にてお問い合わせください。

追加工

注文例		型式	−	L	−	F	−	P	−	（FC・MC…etc.）
		C-BSST3205	−	680					−	KC10

TOPに戻る

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

Code

Spec.

￥/1 Code

Alterations

Code

Spec.

￥/1 Code

両軸端加工無

[ ! ]ナットは仮軸に着けて出荷します。

WNC

両軸端加工を行いません。
指定方法 WNC－S20－F80
[ ! ]焼きなまし指定＋25mmの範囲は
硬度低下の可能性があります。
[ ! ]S＋F≦L/2 [ ! ]L－(S＋F)≦Y＋50
[ ! ]焼き鈍し指定部＋25mmの振れは
規格より大きくなる可能性があります。

－300

固定側スパナ溝加工

不完全焼き入れ範囲

SZC

固定側軸端にスパナ溝加工を行います。
指定方法 SZC
[ ! ]スパナ溝にナットがかかると
ボールが脱落します。

300

支持側軸端加工無

支持側の軸端加工は行いません。
指定方法 NC

－300

固定側軸端キー溝加工
キー溝詳細寸法 >>P.706

固定側軸端にキー溝加工を行います。
KC＝指定1mm単位
指定方法 KC20
[ ! ]6≦KC≦P×3　KC≦F－1

600

ナット向き変更

	（支持側）（固定側）
	通常
	変更

RLC

ナットの向きを変更します。
指定方法 RLC

無料

固定側軸端キー溝加工

KLC

固定側軸端キー溝加工の位置指定ができます。
（キー溝寸法はKCと同じです。）
K,S＝指定1mm単位
指定方法 KLC－K20－S3
[ ! ]7≦K＋S≦P×3　K＋S≦F－1

600

支持側軸端止め輪溝加工無

RNC

支持側軸端の止め輪溝加工を行いません。
指定方法 RNC
[ NG ]FCとの併用不可。

無料

固定側軸端平面取加工

固定側軸端に平面取加工を行います。
SC＝指定1mm単位
指定方法 SC20
[ ! ]5≦SC≦P×3 SC≦F－1

300

支持側加工変更

支持側の加工を変更します。
Q＝10・12・15・20・25より選択　
G＝指定1mm単位
指定方法 GC－Q10－G20
[ ! ]5≦G≦Q×3 [ ! ]Y寸法は短くなります。
[ ! ]止め輪加工無 [ NG ]FCとの併用不可

600

固定側軸端平面取加工（2ヶ所）

SWC SGC

SWC
SGC

固定側軸端に平面取加工を2ヶ所行います。
SWC：90°の位置 SGC：120°の位置
指定1mm単位
指定方法 SWC10
[ ! ]5≦SWC・SGC≦P×3　SWC・SGC≦F－1

各300

支持側軸端長さ変更

支持側軸端長さを変更します。
FC＝指定1mm単位
指定方法 FC20
[ ! ]21≦FC≦60
[ ! ]Y寸法は短くなります。
[ NG ]GCとの併用不可

300

専用の仮軸を付属

TAS

各ボールねじに適合する専用の
仮軸を付属します。
ナットをねじ軸から外す場合は、専用
仮軸を必ずご使用ください。
[ ! ]仮軸の使用方法はこちらをご参照ください。

200

支持側軸端タップ加工

支持側軸端にタップ加工を行います。
MC＝指定1mm単位
指定方法 MC40

M	ℓ
M8×1.25	20

[ ! ]Y寸法は短くなります。
[ ! ]28≦MC≦60

600

■備考

[ ! ]リチウム石けんグリース（シェルアルバニアグリースS2）封入済みです。	＜ナットのオーバーラン禁止＞	＜ナットの取り外し禁止＞
[ ! ]ボールねじ精度は選定ガイド・ラインナップをご覧ください。
[ ! ]サポートユニット詳細は概要・ラインナップをご覧ください。
[ ! ]取扱注意：ナットをボールねじナット駆動範囲からオーバーランさせたり、ねじ軸から
抜いたりしないでください。ボールの脱落やボール循環部品の損傷などが発生します。 [ ! ]付属しているカラーは図面の「＊カラー」位置でお使いください。
サポートユニット付属のカラー１つを締付けナット側でお使いください。
[ ! ]ボールねじ軸及びナットを傾けると自重で落下することがありますのでご注意ください。

周辺部品

■周辺部品：下記のような部品と組み合わせてご使用いただけます。


サポートユニット（角型低床タイプ）	サポートユニット（丸型タイプ）

[ ! ]エコノミーシリーズボールねじに取付くナットブラケットのご用意はございません。

TOPに戻る

■サポートユニットとの組合せ

ボールねじ型式			推奨サポートユニット
Type	ねじ軸外径	リード	型式	形状	固定側	支持側
C-BSSCA C-BSSTA	25	05 10 25	C-BSW20	角型	○	なし
			C-BUN20		なし	○
			C-BSW20-SET		○	○
			C-BRW20	丸型	○	なし
			C-BUR20		なし	○
			C-BRW20-SET		○	○

[ ! ]サポートユニットは上記型式以外にも豊富なバリエーションを取り揃えております。（ラインナップ）

■備考
[ ! ]リチウム石けんグリース（シェルアルバニアグリースS2）封入済です。
[ ! ]ボールねじ精度は選定ガイド・ラインナップをご覧ください。
[ ! ]サポートユニット詳細は概要・ラインナップをご覧ください。
[ ! ]取扱注意：ナットをボールねじナット駆動範囲からオーバーランさせたり、ねじ軸から抜いたりしないでください。ボールの脱落やボール循環部品の損傷などが発生します。
[ ! ]付属しているカラーは図面の「＊カラー」位置でお使いください。サポートユニット付属のカラー１つを締め付けナット側でお使いください。
[ ! ]ボールねじ軸及びナットを傾けると自重で落下することがありますのでご注意ください。

製品比較情報

TOPに戻る

種類	精度等級	ねじ軸外径	(1)(2)			(3)			(4)(5)			(6)			(7)
			振れ公差(最大)			振れ公差(最大)			直角度公差(最大)			直角度公差(最大)			直角度公差(最大)
			当社類似品	エコノミーシリーズ		当社類似品	エコノミーシリーズ		当社類似品	エコノミーシリーズ		当社類似品	エコノミーシリーズ		当社類似品	エコノミーシリーズ
			BSS□□	CーBSS(A)/ CーBSS□□	CーKBS・EーKBS/ CーTBS□・ EーTBS	BSS□□	CーBSS(A)/ CーBSS□□	CーKBS・EーKBS/ CーTBS□・ EーTBS	BSS□□	CーBSS(A)/ CーBSS□□	CーKBS・EーKBS/ CーTBS□・ EーTBS	BSS	CーBSS(A)	CーKBS EーKBS	BSS	CーBSS(A)	CーKBS EーKBS
研削	C5 ・ C5相当	6	−	−	0.010	−	−	0.010	−	−	0.005	−	−	0.010	−	−	0.010
		8	0.011	0.011	0.100	0.011	0.011	0.100	0.005	0.005	0.020 ※参考値	0.010	0.010	保証なし	0.012	0.012	保証なし
		10
		12
		15	0.012	0.012		0.012	0.012					0.011	0.011		0.015	0.015
		20
		25	0.013	0.013		0.013	0.013					0.013	0.013		0.019	0.019
転造	C7 ・ C7相当	6	−	−	0.014	−	−	0.014	−	−	0.007	−
		8	0.014	0.014	0.014	0.014	0.014	0.014	0.007	0.007	0.100
		10
		12
		15
		20
		25	0.020	0.020	0.020	0.020	0.020	0.020
		32							0.008	0.008
	C10	8	0.040	0.040	−	0.040	0.040	−	0.010	0.010	−	−
		10
		12
		15
		20
		25	0.060	0.060		0.060	0.060
		32

種類	精度等級	代表 Type	ねじ軸外径	(8)振れ公差(最大)
				ねじ軸全長
				～125	126～200	201～315	316～400	401～500	501～630	631～800	801～1000	1001～1250	1251～1600	1601～2000
研削	C5	CーBSS(A)	8	0.035	0.050	0.065	−	−	−	−	−	−	−	−
			10		0.040	0.055	0.065	0.080	0.090	−	−	−	−	−
			12
			15	−		0.045	0.055	0.060	0.075	0.090	0.120	0.150	0.190	−
			20
			25	−	−	0.040	0.045	0.050	0.060	0.070	0.085	0.100	0.130	−
	C5 相当	CーKBS EーKBS	6	0.075	0.075	−	−	−	−	−	−	−	−	−
			8	0.060	0.075	0.100	−	−	−	−	−	−	−	−
			10	0.055	0.065	0.080	−	−	−	−	−	−	−	−
			12	−			0.100	0.120	−	−	−	−	−	−
			15	−	0.060	0.070	0.080	0.095	0.110	0.140	0.170	−	−	−
			20	−								−	−	−
			25	−	−	0.060	0.070	0.080	0.090	0.100	0.130	−	−	−
転造	C7	CーBSST□	8	0.060	0.075	0.100	−	−	−	−	−	−	−	−
			10	0.055	0.065	0.080	0.100	0.120	0.150	−	−	−	−	−
			12
			15	−	0.060	0.070	0.080	0.095	0.110	0.140	0.170	0.210	0.270	−
			20
			25	−	−	0.060	0.070	0.080	0.090	0.100	0.130	0.150	0.190	−
			32
	C7 相当	CーTBS□ EーTBS	6	0.075	0.075	−	−	−	−	−	−	−	−	−
			8	0.100	0.140	0.210	0.270	−	−	−	−	−	−	−
			10	−	0.120	0.160	0.210	0.270	0.350	−	−	−	−	−
			12
			15	−	0.110	0.130	0.160	0.200	0.250	0.320	0.420	−	−	−
			20
			25	−	−	0.110	0.130	0.160	0.190	0.230	0.300	−	−	−
			32
	C10	CーBSSC□	8	0.100	0.140	0.210	(0.270)	−	−	−	−	−	−	−
			10	−	0.120	0.160	0.210	0.270	0.350	−	−	−	−	−
			12
			15	−	0.110	0.130	0.160	0.200	0.250	0.320	0.420	0.550	0.730	0.730
			20
			25	−	−	0.110	0.130	0.160	0.190	0.230	0.300	0.380	0.500	0.690
			32	−	−

■当社類似品とエコノミーシリーズの比較

		▼現在の商品ページはこちら
	当社類似品転造ボールねじ BSSR3210	エコノミーシリーズ RoHS対応転造ボールねじ C-BSSCH3210	エコノミーシリーズ RoHS 保証外転造ボールねじ C-TBSE3210
精度等級	C10	C10	C7
ねじ軸材質	S55C	S55C	S55C相当
ねじ軸硬度	56～62HRC	58～62HRC	58～62HRC
ナット材質	SCM420	SCM415	SCM420相当
ナット表面処理	リン酸塩皮膜処理 ※取付面は処理なし	処理なし	処理なし
基本定格荷重動定格(kN)	32.8	23	20.6
基本定格荷重静定格(kN)	86.7	60.7	53.1
軸方向すきま	0.1以下	0.2以下	0.2以下
RoHS10	対応	対応	保証外

[ ! ]商品によって取付寸法など各スペックが異なりますので、詳細は規格表にてご確認ください

型番リスト

表示件数

型番

C-BSSC3232-[300-2000/1]

C-BSSCA3205-[250-2000/1]

C-BSSCAK3205-[250-2000/1]-F[33-60/1]-P[11-20/1]

C-BSSCH3210-[300-2000/1]

C-BSSCHK3210-[300-2000/1]-F[33-60/1]-P[11-20/1]

C-BSSCK3232-[300-2000/1]-F[33-60/1]-P[11-20/1]

C-BSST3232-[300-2000/1]

C-BSSTA3205-[250-2000/1]

C-BSSTAK3205-[250-2000/1]-F[33-60/1]-P[11-20/1]

C-BSSTH3210-[300-2000/1]

C-BSSTHK3210-[300-2000/1]-F[33-60/1]-P[11-20/1]

C-BSSTK3232-[300-2000/1]-F[33-60/1]-P[11-20/1]

セット品/単品

精度等級

リード

(mm)

循環数

(列×巻)

ねじ軸全長 L

(mm)

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

軸方向すきま

軸端長さ F

(mm)

軸径 P

(φ)

軸端寸法（固定・指定）

RoHS?

最小発注数量

セット品

C10

2×1.8

300 ～ 2000

10200

27200

[0.2以下] 0.15以下

固定

1個

セット品

C10

1×3.8

250 ～ 2000

6300

20700

[0.2以下] 0.20以下

固定

1個

セット品

C10

1×3.8

250 ～ 2000

6300

20700

[0.2以下] 0.20以下

33 ～ 60

11 ～ 20

指定

1個

セット品

C10

4×1

300 ～ 2000

23000

60700

[0.2以下] 0.20以下

固定

1個

セット品

C10

4×1

300 ～ 2000

23000

60700

[0.2以下] 0.20以下

33 ～ 60

11 ～ 20

指定

1個

セット品

C10

2×1.8

300 ～ 2000

10200

27200

[0.2以下] 0.15以下

33 ～ 60

11 ～ 20

指定

1個

セット品

2×1.8

300 ～ 2000

10200

27200

[0.2以下] 0.14以下

固定

1個

セット品

1×3.8

250 ～ 2000

6300

20700

[0.10以下] 0.10以下

固定

1個

セット品

1×3.8

250 ～ 2000

6300

20700

[0.10以下] 0.10以下

33 ～ 60

11 ～ 20

指定

1個

セット品

4×1

300 ～ 2000

23000

60700

[0.2以下] 0.14以下

固定

1個

セット品

4×1

300 ～ 2000

23000

60700

[0.2以下] 0.14以下

33 ～ 60

11 ～ 20

指定

1個

セット品

2×1.8

300 ～ 2000

10200

27200

[0.2以下] 0.14以下

33 ～ 60

11 ～ 20

指定

1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

- ( - )	8日目〜	BSSZ3232
- ( - )	8日目〜	BSST2510
- ( - )	8日目〜	BSST2510
- ( - )	8日目〜	BSSZ3210
- ( - )	8日目〜	BSSZK3210
- ( - )	8日目〜	BSSZK3232
- ( - )	8日目〜	BSST2510
- ( - )	8日目〜	BSST2510
- ( - )	8日目〜	BSST2510
- ( - )	8日目〜	BSST2510
- ( - )	8日目〜	BSST2510
- ( - )	8日目〜	BSST2510

詳細情報

基本情報

基本情報

【最短：7日目出荷～】7日目出荷商品多数ご用意！
類似品比較ポイント：本商品は定格荷重・軸方向すきま・ナット寸法が類似品と異なります。※輸送便遅れにより最短納期が一部延長しております。
ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

【WEB納期表示について】※短納期でお届け出来る商品が「お見積り」と表示されている場合がございます。型式を確定し「価格を確認」ボタンを押して頂くか、WOSにてお見積り頂き正しい出荷日をご確認ください。
ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
また本商品(軸径32φ)はナットを回転させた際に通常よりも大きく｢カチカチ｣と音が発生する場合がありますが不良ではございません。ナットサイズが大きく鋼球をナットの中に空間無く敷きつめた場合は稼働時に負荷が掛かるため、対策として故意に少し空間を残して製造しており、この様な音が発生しております。
破損防止のため本商品の梱包は段ボール用ステープラーで封をしております。開梱時は工具等をご利用いただき、ステープラーの針でお怪我をなさいませんよう十分にご注意ください。
一部、ボールねじのナット仕様変更にともない規格変更しております。ナット全長がコンパクトになり性能は変わりません。
対象型番および新旧ナット寸法比較表・変更箇所は【こちら】をご確認ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ボールねじナットブラケット　ブロックタイプ
ミスミボールねじのナットサイズに合わせたサイズバリエーションを取り揃えております。
ミスミ
転造ボールねじ STD. ナット/潤滑Uナット軸径Φ20 リード5・10・20
軸径φ20の転造ボールねじです。高負荷荷重・高頻度駆動でご使用の場合、本商品からご検討ください。
ミスミ
転造ボールねじ STD. ナット/潤滑Uナット軸径Φ15 リード5・10・20
軸径φ15の転造ボールねじです。高負荷荷重・高頻度駆動でご使用の場合、本商品からご検討ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応転造ボールねじ軸径φ32 リード5・10・32のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応転造ボールねじ軸径φ32 リード5・10・32	【エコノミーシリーズ】 RoHS対応転造ボールねじ軸径φ12 リード4・5・10	【エコノミーシリーズ】 RoHS対応転造ボールねじ軸径φ10 リード2・4	【エコノミーシリーズ】 RoHS対応転造ボールねじ軸径φ8 リード2	【エコノミーシリーズ】 RoHS対応転造ボールねじ軸径φ25 リード5・10・25	【エコノミーシリーズ】 RoHS対応転造ボールねじ軸径φ20 リード5・10・20
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	8日目〜	8日目〜	8日目〜	8日目〜	8日目〜	8日目〜
種類	転造	転造	転造	転造	転造	転造
ねじ軸外径(mm)	32	12	10	8	25	20
フランジ形状	丸形2面取り	丸形2面取り	丸形2面取り	丸形2面取り	丸形2面取り	丸形2面取り
軸端種類	標準軸端加工品	標準軸端加工品	標準軸端加工品	標準軸端加工品	標準軸端加工品	標準軸端加工品
ナット種類	スタンダードナット	スタンダードナット	スタンダードナット	スタンダードナット	スタンダードナット	スタンダードナット

よく一緒に購入される商品

ミスミ
転造ボールねじ STD. ナット/潤滑U…4.2
通常価格(税別) : 6,830円-
通常出荷日 : 3日目～
イグス
エナジーチェーン用取付ブラケット（05…0
通常価格(税別) : 1,148円-
通常出荷日 : 5日目
ミスミ
サポートユニット角型　支持側標準タイプ　…4.6
通常価格(税別) : 1,680円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ＴＨＫ
【短納期サイズ】総ボールLMガイド世界標…0
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
一軸ユニット　転造ボールねじ／精密ボール…0
通常価格(税別) : -
通常出荷日 : 15日目
ミスミ
カップリング　高剛性ディスク形クランピン…4.5
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
アンギュラベアリングホルダセット　アンギ…4.5
通常価格(税別) : 19,540円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
DC53　黒皮丸棒(WEB掲載品)5
通常価格(税別) : -
通常出荷日 : 2日目
ミスミ
３０度台形ねじ用ナット　フランジ付 / …4.5
通常価格(税別) : 1,140円-
通常出荷日 : 在庫品1日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

ボールねじカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

セット品/単品

精度等級

リード(mm)

循環数(列×巻)

ねじ軸全長 L(mm)

軸方向すきま

軸端長さ F(mm)

軸径 P(φ)

軸端寸法（固定・指定）

タイプ

CAD

出荷日

【エコノミーシリーズ】 RoHS対応 転造ボールねじ 軸径φ32 リード5・10・32

外形図・規格表

外形図

規格表

追加工

周辺部品

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

ボールねじカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【エコノミーシリーズ】 RoHS対応転造ボールねじ軸径φ32 リード5・10・32

この商品に関連するミスミユニット事例その他の事例を探す
