ねじ長さ L(mm)
~mm- 20
- 25
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
本商品の使用例
８シリーズ（溝幅１０ｍｍ）アルミフレーム用エコノミー後入れボルト
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 導電性・帯電防止 / 該当なし
- ナット種類
- Tボルト
- ねじの呼び M (mm)
- M8
- 機能
- 導電用
- 本体材質
- SWRCH35K
- 詳細材質
- SWRCH35K
- ゆるみ止め
- 無し
- 本体表面処理
- 三価クロメート
- 種類
- HFS
- 材質証明書
- 対象
- 材質証明書：材質
- SWRCH35K（炭素鋼線材）
- 材質証明書：表面処理
- 三価クロメート
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

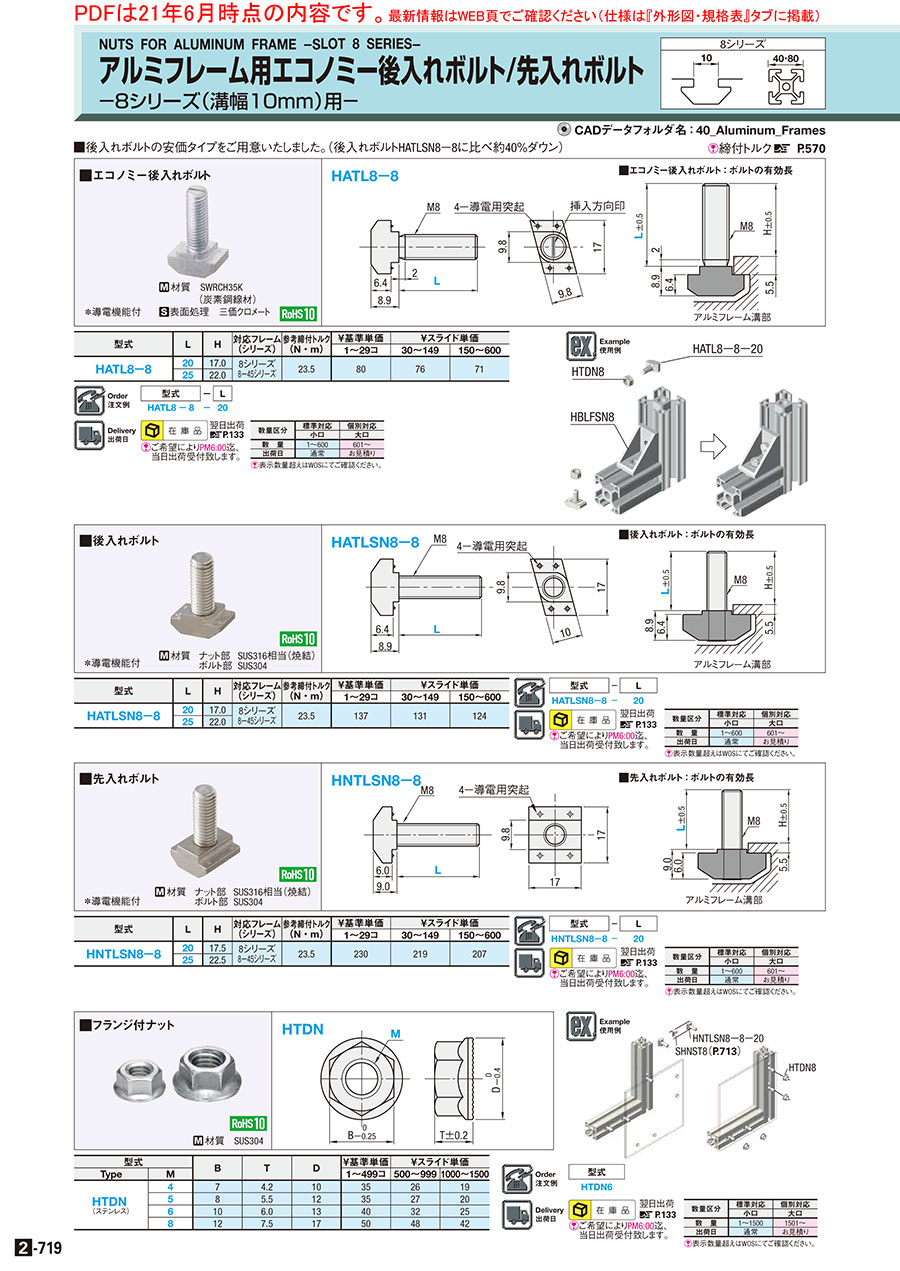

外形図・規格表
■後入れボルト：ボルトの有効長
HATL8−8
アルミフレーム溝部
規格表
| 型式 | − | L |
| HATL8−8 | − | 20 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | H | 対応フレーム (シリーズ) | 参考締付トルク (N・m) | ￥基準単価 | ￥スライド単価 | |
| 1〜29コ | 30〜149 | 150〜600 | |||||
| HATL8−8 | 20 | 17.0 | 8シリーズ 8ー45シリーズ | 23.5 | 85 | 81 | 76 |
| 25 | 22.0 | ||||||
仕様・概要
- 本製品はボルト一体型ナットです。ボルトを締める工数を削減できます。
- エコノミー後入れボルトは材質変更により 従来品（HATLSN）に比べ約50%コストダウンしております。低コストでご購入頂けます。
■導電機能とは
- 導電用ナットには突起がついています。
- 取り付けた際に突起でアルミフレームのアルマイト皮膜を剥離させることにより導電性をもたせます。
使用例
- 本製品は後入れナットです。組立て後に溝から装着可能です。
- フレーム溝に挿入した後でもボルトが確認でき、容易に接合部品との位置決めやブラケットの接続が可能です。
選定サポート情報
■対応シリーズ
本製品は ミスミ製 8シリーズ（溝幅10mm）・ ミスミ製 8-45シリーズ（溝幅10mm）のアルミフレームに対応しております。
8シリーズ
8-45シリーズ
■先入れ/後入れの違い
・ミスミのアルミフレームナットは先入れ用、後入れ用のそれぞれに様々な種類を取り揃えております。用途に応じて使い分けてください。
先入れ：組立前に溝端面より装着します。幅があり、溝内部での遊びが少なくボルト締めが容易です。
六角レンチをナットの穴にひっかけ、溝に直角に回すことで取り外せます。
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連部品
| 商品名 | アルミフレーム | ブラケット | ブラインドジョイント | フレームキャップ | 溝カバー | |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
| |
| 8シリーズ | カタログページ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら | |
| 総合情報 | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | |
| 8-45シリーズ | カタログページ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら | |
| 総合情報 | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
89円 ( 98円 ) | 在庫品1日目当日出荷可能 |
|
89円 ( 98円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
8シリーズアルミフレーム用後入れボルトの安価タイプをご用意致しました。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
位置決めが容易なボルト一体型ナット
従来品に比べ約40%コストダウン!
こんなお悩みございませんか？
| お悩み 1 | アルミフレームに挿入しためねじナットと接合させたい部品の穴位置合わせが大変 |
|---|---|
| お悩み 2 | 既存品はステンレス材のみの取り扱いの為、安価な鉄材質が欲しい |
エコノミー後入れボルトで解決！
| 解決 | アルミフレーム挿入後も溝からボルトが突き出るため、接合部品との位置決めが容易 |
| 解決 | 鉄材質をラインナップ、従来品（HATLSN）に比べ約40%コストダウン |
商品特長
フレーム溝に挿入した後でもボルトが確認でき、位置決めが容易。
また、後入れタイプの為、フレームのどの位置からでも挿入できます。
従来品（HATLSN）に比べ約40%コストダウン
例：HATLSN8-8とHATL8-8のコストを比較
使用事例
■接合部品との位置決め
■ブラケットとの接続
