６シリーズ（溝幅８ｍｍ）用　アルミフレーム用エコノミー後入れボルト

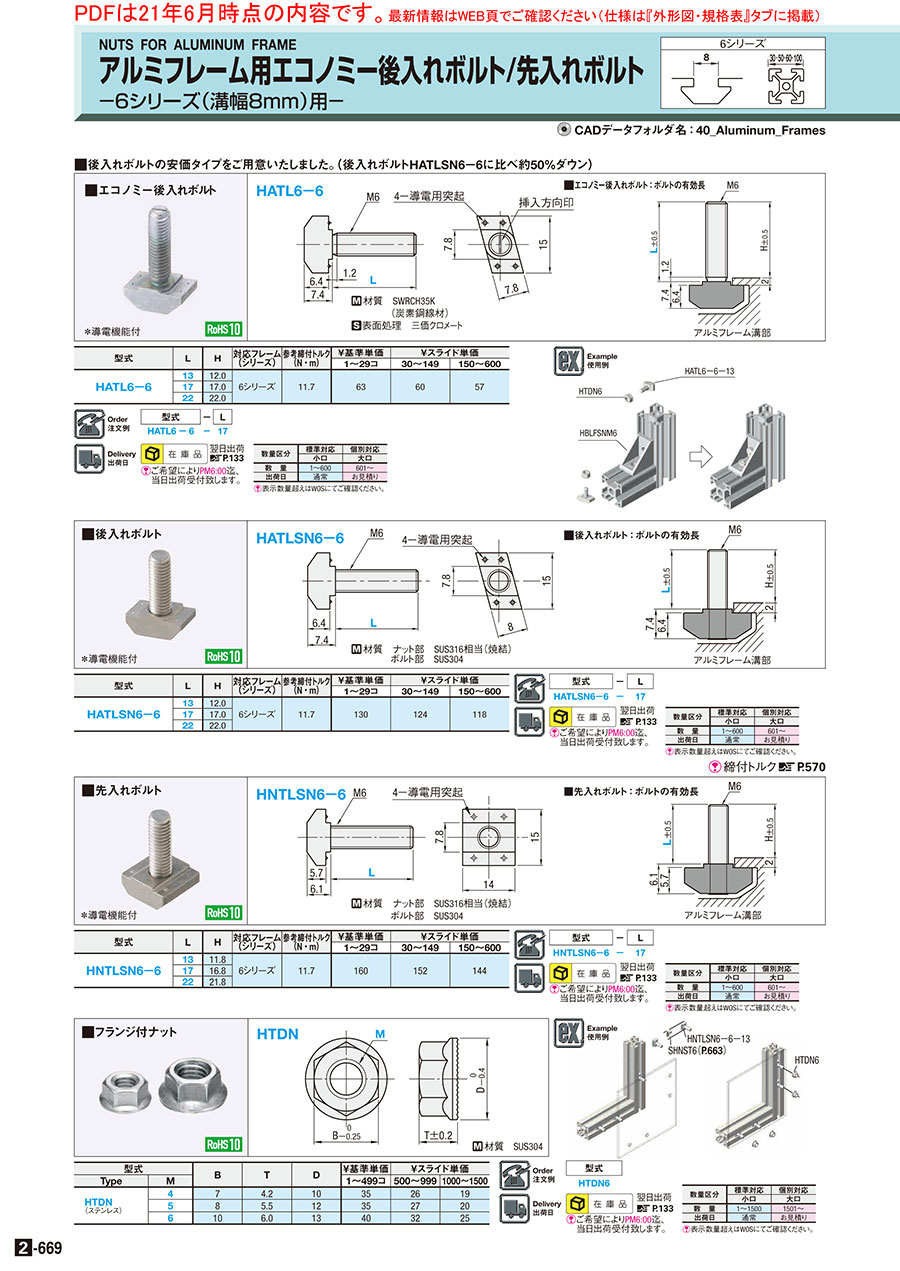

規格表

仕様・概要

• 本製品はボルト一体型ナットです。ボルトを締める工数を削減できます。
• エコノミー後入れボルトは材質変更により 従来品（HATLSN）に比べ約50%コストダウンしております。低コストでご購入頂けます。

• 導電用ナットには突起がついています。
• 取り付けた際に突起でアルミフレームのアルマイト皮膜を剥離させることにより導電性をもたせます。

使用例

• 本製品は後入れナットです。組立て後に溝から装着可能です。
• フレーム溝に挿入した後でもボルトが確認でき、容易に接合部品との位置決めやブラケットの接続が可能です。

選定サポート情報

■対応シリーズ

本製品は ミスミ製 6シリーズ（溝幅8mm）のアルミフレームに対応しております。

6シリーズ

■先入れ/後入れの違い

・ミスミのアルミフレームナットは先入れ用、後入れ用のそれぞれに様々な種類を取り揃えております。用途に応じて使い分けてください。
先入れ：組立前に溝端面より装着します。幅があり、溝内部での遊びが少なくボルト締めが容易です。

後入れ：組立後に溝から装着が可能です。

六角レンチをナットの穴にひっかけ、溝に直角に回すことで取り外せます。
