位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）ツバ付テーパめねじ

カタログ |P.1-1704

4.8

平均満足度4.8

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　ツバ付タイプ　－先端形状選択タイプ－

4.2

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）ツバ付テーパおねじ

通常出荷日：3 日目

従来の高硬度ステンレス、SUS316Lに加え、より硬度の高い高強度ステンレスを...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
材質
ステンレス
基本形状
ツバ付
導入側先端タイプ
テーパ
導入側仕様
なし
取付側形状
めねじ
表面処理
なし
導入側外径公差
0/-0.01
洗浄方法
洗浄無し
材質証明書
対象
材質証明書：表面処理
なし

ご注意

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が80型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

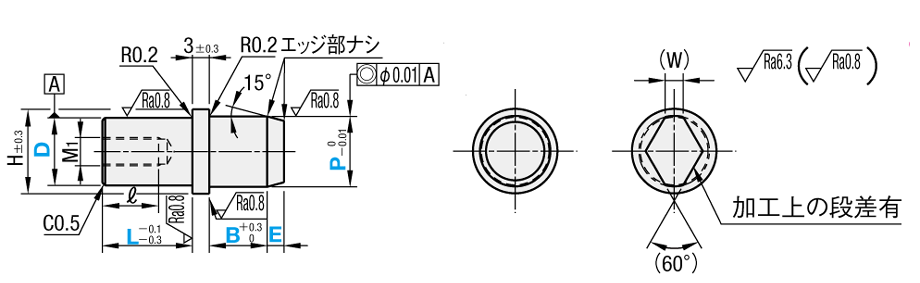

外形図・規格表

めねじ

（丸）

（ダイヤ）

[ ! ]ダイヤ形状はツバ上面に加工上の段差が残ります。
[ ! ]並目ねじPitch寸法>> こちら
[ ! ]B＋E＞20mmの場合、P寸公差0−0.02となります。
[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577　tan45°＝1 tan60°≒1.732
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。
[ ! ]高強度ステンレスのL寸がD寸×3倍以上となる場合、同軸度はØ0.02となります。
[ ! ]高強度ステンレスのB寸ががP寸×3倍以上となる場合、同軸度はØ0.02となります。

[ M ]材質	[ H ]硬度	ピン形状	めねじ		特徴
			D公差
			g6	h7
高強度ステンレス	55HRC～	丸	ZPUA	ZPUHA	SUS440Cと同等の硬度(55HRC～)でSUS440Cよりも耐食性が優れたマルテンサイト系ステンレスです。
		ダイヤ	ZPUD	ZPUHD
高硬度ステンレス*	35HRC～	丸	APUA	APUHA	硬度(35HRC～)と耐食性を兼ね備えた低コストでバランスの取れたオーステナイト系ステンレスです。
		ダイヤ	APUD	APUHD
SUS316L	－	丸	XPUA	XPUHA	SUS304の上位互換材質です。ローカーボンでよりサビにくく、非磁性のオーステナイト系ステンレスです。
		ダイヤ	XPUD	XPUHD

*径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

■公差

D又はP	m6	p6	g6	h7
1.00 ～3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	－0.002 －0.008	0 －0.010
3.01 ～6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	－0.004 －0.012	0 －0.012
6.01 ～10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	－0.005 －0.014	0 －0.015
10.01 ～18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	－0.006 －0.017	0 －0.018
18.01 ～25.50	＋0.021 ＋0.008	＋0.035 ＋0.022	－0.007 －0.020	0 －0.021

規格表

	Type	D	−	P	−	L	−	B	−	E
E寸指定なし	APUA	6	−	P4.01	−	L8	−	B5.0
E寸指定あり	APUA	6	−	P4.01	−	L8	−	B5.0	−	E5.0

■めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				P 指定0.01mm 単位	L 指定1mm 単位	B 指定0.1mm 単位	E		M₁ (並目)	*締付トルク N・cm	H	ℓ	(Ｗ)	￥基準単価
Type			D				指定なし	指定0.1mm 単位						高強度ステンレス		高硬度ステンレス		SUS316L
Type			D				指定なし	指定0.1mm 単位						<丸形状>	<ダイヤ形状>	<丸形状>	<ダイヤ形状>	<丸形状>	<ダイヤ形状>
高強度ステンレス (55HRC～) ＜丸＞ ZPUA(g6) ZPUHA(h7) [ ! ]D≦16 に適用＜ダイヤ＞ ZPUD(g6) ZPUHD(h7) [ ! ]D≦16 に適用	高硬度ステンレス (35HRC～) ＜丸＞ APUA(g6) APUHA(h7) ＜ダイヤ＞ APUD(g6) APUHD(h7)	SUS316L ＜丸＞ XPUA(g6) XPUHA(h7) ＜ダイヤ＞ XPUD(g6) XPUHD(h7)	6	3.00～6.00	6(9)～16	2.0～30.0 (20.0)	2	0.5～10.0	M3	147	8	5	1.8	1,410	1,620	1,090	1,250	1,090	1,250
			8	5.00～9.00	8(12)～16		3		M4	333	11	6	2.2	1,480	1,690	1,140	1,300	1,140	1,300
			10	6.00～11.00	10(12)～20		3		M5	676	13	8	3.0	1,560	1,750	1,200	1,350	1,200	1,350
			12	7.00～13.00	12～25		3		M5	676	15	8	3.2	1,630	1,850	1,260	1,430	1,260	1,430
			13	8.00～14.00	13～25		4		M6	1156	16	9	3.5	1,720	1,950	1,330	1,500	1,330	1,500
			16	13.00～17.00	17～25		4				19	9	4.0	2,010	2,220	1,550	1,710	1,550	1,710
			20	16.00～23.00	17(18)～30		4				25	12	6.0	-	-	1,770	1,930	1,770	1,930

[ ! ]首下部の強度に注意>>こちら　[ ! ]L寸・B寸（　）はダイヤ形状に適用　[ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
[ ! ]高強度ステンレスはD寸16mm以下に適用となります。
[ ! ]高強度ステンレスのB寸はP寸×5また規格表上の最大値までの適用となります。
*締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

日目出荷

Type

ー

−

ー

(HC・RAC・・・etc.)

APUA

−

P4.01

−

B5.0

−

E5.0

−

RAC

追加工
コード

追加工内容

適用条件

\/1Code

2面幅加工を追加

HC=指定0.5mm
[ ! ]HC＞D　HC＞P

500

RAC

六角穴を追加

[ ! ]S+3≦P-2×Etan15°（≒0.27）
（　）はめねじに適用

[ NG ]LACとの併用不可

D	適用寸法	六角穴寸法
D	B	S	e
8～9	7.0(12.0)～	4	2.5
10～11	8.0(13.0)～	5	3
12～16	9.0(13.0)～	6	4
17～19	9.0(13.0)～	6	4
20～25	9.0(13.0)～	6	4

600

追加工
コード

追加工内容

適用条件

\/1Code

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用　[ NG ]RACとの併用不可

適用寸法		レンチ寸法
P	B	Q
～9.99	5.0～9.9	2
～9.99	10.0～30.0	2.5
10.00～	5.0～7.9	2
	8.0～11.9	2.5
	12.0～30.0	3.5

300

TBA

ツバ厚を変更

ツバ厚を2.51～10.0に変更　
指定単位0.1mm
[ ! ]ツバ厚公差±0.05になります
[ ! ]D≧4に適用

100

TBH

ツバ寸法を変更

ツバ径を小さくします
指定単位0.5mm
[ ! ]D+0.5＜TBH＜H　[ ! ]P+0.5＜TBH＜H
[ ! ]ツバ部公差は±0.3mmです

100

型番リスト

表示件数

型番

APUA6-P[3-6/0.01]-L[6-16/1]-B[2-30/0.1]

APUA8-P[5-9/0.01]-L[8-16/1]-B[2-30/0.1]

APUA10-P[6-11/0.01]-L[10-20/1]-B[2-30/0.1]

APUA12-P[7-13/0.01]-L[12-25/1]-B[2-30/0.1]

APUA13-P[8-14/0.01]-L[13-25/1]-B[2-30/0.1]

APUA16-P[13-17/0.01]-L[17-25/1]-B[2-30/0.1]

APUA20-P[16-23/0.01]-L[17-30/1]-B[2-30/0.1]

APUD6-P[3-6/0.01]-L[9-16/1]-B[2-20/0.1]

APUD8-P[5-9/0.01]-L[12-16/1]-B[2-20/0.1]

APUD10-P[6-11/0.01]-L[12-20/1]-B[2-20/0.1]

APUD12-P[7-13/0.01]-L[12-25/1]-B[2-20/0.1]

APUD13-P[8-14/0.01]-L[13-25/1]-B[2-20/0.1]

APUD16-P[13-17/0.01]-L[17-25/1]-B[2-20/0.1]

APUD20-P[16-23/0.01]-L[18-30/1]-B[2-20/0.1]

APUHA6-P[3-6/0.01]-L[6-16/1]-B[2-30/0.1]

APUHA8-P[5-9/0.01]-L[8-16/1]-B[2-30/0.1]

APUHA10-P[6-11/0.01]-L[10-20/1]-B[2-30/0.1]

APUHA12-P[7-13/0.01]-L[12-25/1]-B[2-30/0.1]

APUHA13-P[8-14/0.01]-L[13-25/1]-B[2-30/0.1]

APUHA16-P[13-17/0.01]-L[17-25/1]-B[2-30/0.1]

APUHA20-P[16-23/0.01]-L[17-30/1]-B[2-30/0.1]

APUHD6-P[3-6/0.01]-L[9-16/1]-B[2-20/0.1]

APUHD8-P[5-9/0.01]-L[12-16/1]-B[2-20/0.1]

APUHD10-P[6-11/0.01]-L[12-20/1]-B[2-20/0.1]

APUHD12-P[7-13/0.01]-L[12-25/1]-B[2-20/0.1]

APUHD13-P[8-14/0.01]-L[13-25/1]-B[2-20/0.1]

APUHD16-P[13-17/0.01]-L[17-25/1]-B[2-20/0.1]

APUHD20-P[16-23/0.01]-L[18-30/1]-B[2-20/0.1]

XPUA6-P[3-6/0.01]-L[6-16/1]-B[2-30/0.1]

XPUA8-P[5-9/0.01]-L[8-16/1]-B[2-30/0.1]

XPUA10-P[6-11/0.01]-L[10-20/1]-B[2-30/0.1]

XPUA12-P[7-13/0.01]-L[12-25/1]-B[2-30/0.1]

XPUA13-P[8-14/0.01]-L[13-25/1]-B[2-30/0.1]

XPUA16-P[13-17/0.01]-L[17-25/1]-B[2-30/0.1]

XPUA20-P[16-23/0.01]-L[17-30/1]-B[2-30/0.1]

XPUD6-P[3-6/0.01]-L[9-16/1]-B[2-20/0.1]

XPUD8-P[5-9/0.01]-L[12-16/1]-B[2-20/0.1]

XPUD10-P[6-11/0.01]-L[12-20/1]-B[2-20/0.1]

XPUD12-P[7-13/0.01]-L[12-25/1]-B[2-20/0.1]

XPUD13-P[8-14/0.01]-L[13-25/1]-B[2-20/0.1]

XPUD16-P[13-17/0.01]-L[17-25/1]-B[2-20/0.1]

XPUD20-P[16-23/0.01]-L[18-30/1]-B[2-20/0.1]

XPUHA6-P[3-6/0.01]-L[6-16/1]-B[2-30/0.1]

XPUHA8-P[5-9/0.01]-L[8-16/1]-B[2-30/0.1]

XPUHA10-P[6-11/0.01]-L[10-20/1]-B[2-30/0.1]

XPUHA12-P[7-13/0.01]-L[12-25/1]-B[2-30/0.1]

XPUHA13-P[8-14/0.01]-L[13-25/1]-B[2-30/0.1]

XPUHA16-P[13-17/0.01]-L[17-25/1]-B[2-30/0.1]

XPUHA20-P[16-23/0.01]-L[17-30/1]-B[2-30/0.1]

XPUHD6-P[3-6/0.01]-L[9-16/1]-B[2-20/0.1]

XPUHD8-P[5-9/0.01]-L[12-16/1]-B[2-20/0.1]

XPUHD10-P[6-11/0.01]-L[12-20/1]-B[2-20/0.1]

XPUHD12-P[7-13/0.01]-L[12-25/1]-B[2-20/0.1]

XPUHD13-P[8-14/0.01]-L[13-25/1]-B[2-20/0.1]

XPUHD16-P[13-17/0.01]-L[17-25/1]-B[2-20/0.1]

XPUHD20-P[16-23/0.01]-L[18-30/1]-B[2-20/0.1]

ZPUA6-P[3-6/0.01]-L[6-16/1]-B[2-30/0.1]

ZPUA8-P[5-9/0.01]-L[8-16/1]-B[2-30/0.1]

ZPUA10-P[6-11/0.01]-L[10-20/1]-B[2-30/0.1]

ZPUA12-P[7-13/0.01]-L[12-25/1]-B[2-30/0.1]

詳細材質

導入側先端形状

熱処理

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

ねじ径M

(mm)

材質証明書：材質

RoHS?

最小発注数量

高硬度ステンレス(35HRC～)	丸	なし	3 ～ 6	6	g6	3	2 ～ 30	6 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	5 ～ 9	8	g6	4	2 ～ 30	8 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6 ～ 11	10	g6	5	2 ～ 30	10 ～ 20	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	7 ～ 13	12	g6	5	2 ～ 30	12 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	8 ～ 14	13	g6	6	2 ～ 30	13 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	13 ～ 17	16	g6	6	2 ～ 30	17 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	16 ～ 23	20	g6	6	2 ～ 30	17 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	3 ～ 6	6	g6	3	2 ～ 20	9 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	5 ～ 9	8	g6	4	2 ～ 20	12 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	6 ～ 11	10	g6	5	2 ～ 20	12 ～ 20	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	7 ～ 13	12	g6	5	2 ～ 20	12 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	8 ～ 14	13	g6	6	2 ～ 20	13 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	13 ～ 17	16	g6	6	2 ～ 20	17 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	16 ～ 23	20	g6	6	2 ～ 20	18 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	3 ～ 6	6	h7	3	2 ～ 30	6 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	5 ～ 9	8	h7	4	2 ～ 30	8 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6 ～ 11	10	h7	5	2 ～ 30	10 ～ 20	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	7 ～ 13	12	h7	5	2 ～ 30	12 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	8 ～ 14	13	h7	6	2 ～ 30	13 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	13 ～ 17	16	h7	6	2 ～ 30	17 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	16 ～ 23	20	h7	6	2 ～ 30	17 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	3 ～ 6	6	h7	3	2 ～ 20	9 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	5 ～ 9	8	h7	4	2 ～ 20	12 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	6 ～ 11	10	h7	5	2 ～ 20	12 ～ 20	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	7 ～ 13	12	h7	5	2 ～ 20	12 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	8 ～ 14	13	h7	6	2 ～ 20	13 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	13 ～ 17	16	h7	6	2 ～ 20	17 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	16 ～ 23	20	h7	6	2 ～ 20	18 ～ 30	高硬度ステンレス	10	1個
SUS316L	丸	なし	3 ～ 6	6	g6	3	2 ～ 30	6 ～ 16	SUS316L	10	1個
SUS316L	丸	なし	5 ～ 9	8	g6	4	2 ～ 30	8 ～ 16	SUS316L	10	1個
SUS316L	丸	なし	6 ～ 11	10	g6	5	2 ～ 30	10 ～ 20	SUS316L	10	1個
SUS316L	丸	なし	7 ～ 13	12	g6	5	2 ～ 30	12 ～ 25	SUS316L	10	1個
SUS316L	丸	なし	8 ～ 14	13	g6	6	2 ～ 30	13 ～ 25	SUS316L	10	1個
SUS316L	丸	なし	13 ～ 17	16	g6	6	2 ～ 30	17 ～ 25	SUS316L	10	1個
SUS316L	丸	なし	16 ～ 23	20	g6	20	2 ～ 30	17 ～ 30	SUS316L	10	1個
SUS316L	ダイヤ	なし	3 ～ 6	6	g6	3	2 ～ 20	9 ～ 16	SUS316L	10	1個
SUS316L	ダイヤ	なし	5 ～ 9	8	g6	4	2 ～ 20	12 ～ 16	SUS316L	10	1個
SUS316L	ダイヤ	なし	6 ～ 11	10	g6	5	2 ～ 20	12 ～ 20	SUS316L	10	1個
SUS316L	ダイヤ	なし	7 ～ 13	12	g6	5	2 ～ 20	12 ～ 25	SUS316L	10	1個
SUS316L	ダイヤ	なし	8 ～ 14	13	g6	6	2 ～ 20	13 ～ 25	SUS316L	10	1個
SUS316L	ダイヤ	なし	13 ～ 17	16	g6	6	2 ～ 20	17 ～ 25	SUS316L	10	1個
SUS316L	ダイヤ	なし	16 ～ 23	20	g6	20	2 ～ 20	18 ～ 30	SUS316L	10	1個
SUS316L	丸	なし	3 ～ 6	6	h7	3	2 ～ 30	6 ～ 16	SUS316L	10	1個
SUS316L	丸	なし	5 ～ 9	8	h7	4	2 ～ 30	8 ～ 16	SUS316L	10	1個
SUS316L	丸	なし	6 ～ 11	10	h7	5	2 ～ 30	10 ～ 20	SUS316L	10	1個
SUS316L	丸	なし	7 ～ 13	12	h7	5	2 ～ 30	12 ～ 25	SUS316L	10	1個
SUS316L	丸	なし	8 ～ 14	13	h7	6	2 ～ 30	13 ～ 25	SUS316L	10	1個
SUS316L	丸	なし	13 ～ 17	16	h7	6	2 ～ 30	17 ～ 25	SUS316L	10	1個
SUS316L	丸	なし	16 ～ 23	20	h7	20	2 ～ 30	17 ～ 30	SUS316L	10	1個
SUS316L	ダイヤ	なし	3 ～ 6	6	h7	3	2 ～ 20	9 ～ 16	SUS316L	10	1個
SUS316L	ダイヤ	なし	5 ～ 9	8	h7	4	2 ～ 20	12 ～ 16	SUS316L	10	1個
SUS316L	ダイヤ	なし	6 ～ 11	10	h7	5	2 ～ 20	12 ～ 20	SUS316L	10	1個
SUS316L	ダイヤ	なし	7 ～ 13	12	h7	5	2 ～ 20	12 ～ 25	SUS316L	10	1個
SUS316L	ダイヤ	なし	8 ～ 14	13	h7	6	2 ～ 20	13 ～ 25	SUS316L	10	1個
SUS316L	ダイヤ	なし	13 ～ 17	16	h7	6	2 ～ 20	17 ～ 25	SUS316L	10	1個
SUS316L	ダイヤ	なし	16 ～ 23	20	h7	20	2 ～ 20	18 ～ 30	SUS316L	10	1個
高強度ステンレス(55HRC～)	丸	真空焼入	3 ～ 6	6	g6	3	2 ～ 30	6 ～ 16	高強度ステンレス	10	1個
高強度ステンレス(55HRC～)	丸	真空焼入	5 ～ 9	8	g6	4	2 ～ 30	8 ～ 16	高強度ステンレス	10	1個
高強度ステンレス(55HRC～)	丸	真空焼入	6 ～ 11	10	g6	5	2 ～ 30	10 ～ 20	高強度ステンレス	10	1個
高強度ステンレス(55HRC～)	丸	真空焼入	7 ～ 13	12	g6	5	2 ～ 30	12 ～ 25	高強度ステンレス	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報
納期・価格

基本情報

従来の高硬度ステンレス、SUS316Lに加え、より硬度の高い高強度ステンレスを材質追加しました。
SUS316L：ローカーボンで腐食に強く、従来品よりもお求めやすい価格帯で提供します。
高強度ステンレス：SUS440Cと同等の硬度でSUS440Cよりも錆びにくい新材質です。

ご注意

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～4	5～19	20～49	50～100	101～500	501以上
値引率	基準単価	5%	15%	20%	35%	お見積り
出荷日	通常				＋2日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律1,350円
[ NG ]高強度ステンレスはストーク不可

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
位置決めピン　大頭テーパタイプ　－圧入－
頭部がテーパの標準的な形状です。圧入して使用します。
ミスミ
位置決めピン　先端形状選択タイプ　－おねじ－
先端形状を選択することができ、さらにL寸を0に指定することができます。
ミスミ
位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入
材質が高硬度ステンレスで頭部がテーパの標準的な形状です。圧入して使用します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）ツバ付テーパめねじのレビュー

4.8平均満足度：4.85件のレビュー

星5
80%
星4
20%
星3
0%
星2
0%
星1
0%

位置決め

満足度：5.02021/09/24

使用歴４年。通常通り位置決めに使用しています。品質も良く、納期も早い点が良いです。

0人が参考にしています。

位置合わせ用のピンとして使用

満足度：5.02020/08/18

冶具の位置決め用として使用しました。位置決め部先端径とピン取付け部の径を変える事が出来、大変良かったです。当初は同じ...もっと読む

0人が参考にしています。

固定

満足度：5.02019/12/02

サイズの自由度が大きいので、治具に合わせられ大変便利です。ですが、もう少し安いと助かります。

0人が参考にしています。

装置の位置決めに

満足度：5.02019/02/09

装置の位置決めに、ネジで止めるタイプなので後からも簡単に取り外しができ、汎用装置に便利です。

0人が参考にしています。

組立治具

満足度：4.02018/01/27

上方向から力を受けると同時に面方向の位置決めが必要な時に、位置決めピンとして利用しました。

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）ツバ付テーパめねじ	【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－めねじ－	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）ツバ付テーパおねじ	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）ツバ付テーパ圧入	【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－おねじ－	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパめねじ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	6日目	3日目	3日目	6日目	3日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	該当なし	該当なし	-	該当なし
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
基本形状	ツバ付	ツバ付	ツバ付	ツバ付	ツバ付	大頭
導入側先端タイプ	テーパ	テーパ	テーパ	テーパ	テーパ	テーパ
