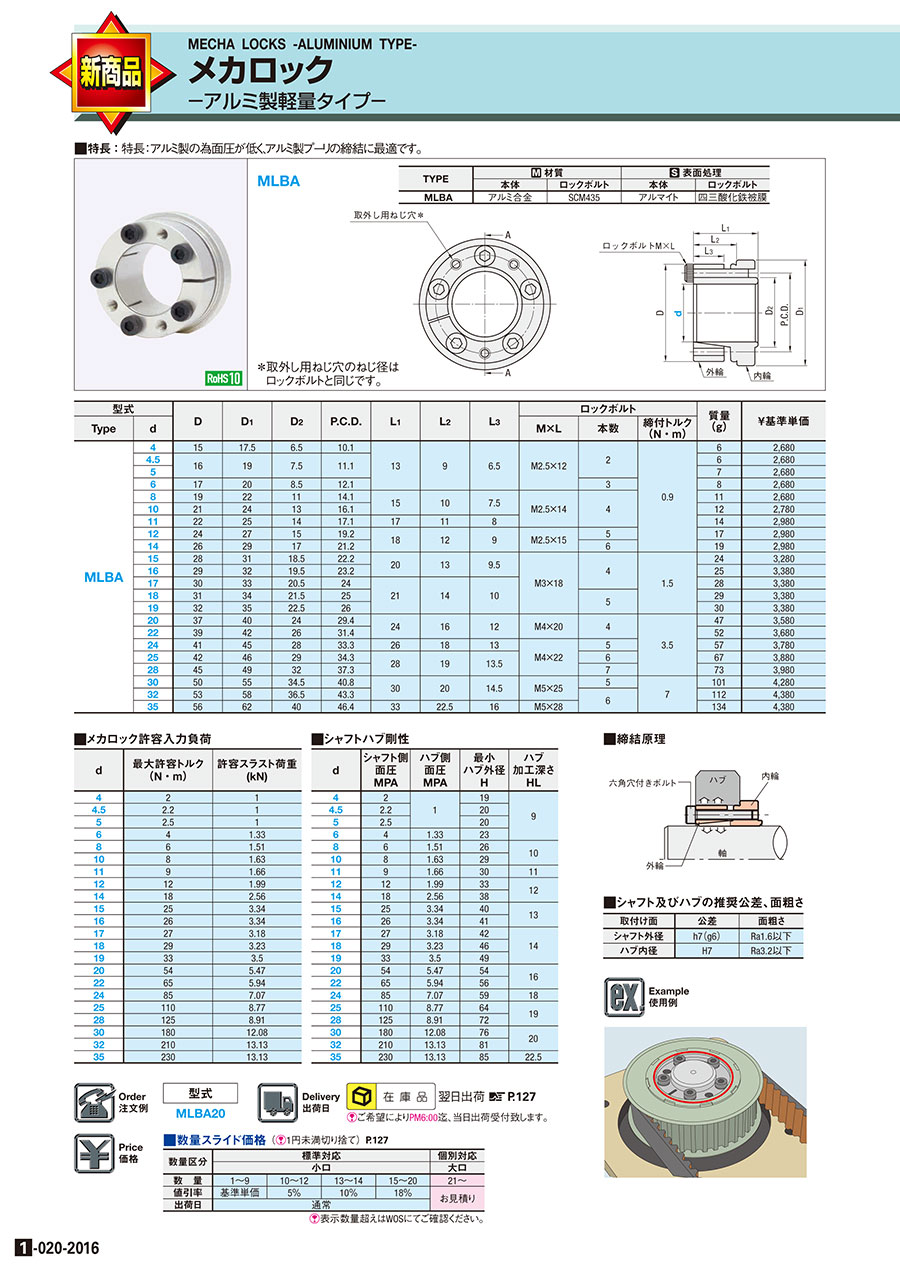

メカロック アルミ製軽量タイプ

メカロック アルミ製軽量タイプ
  • 数量スライド割引
通常単価(税別):
2,680円~
(税込単価):
2,948円~
通常出荷日:
在庫品1日目  当日出荷可能17:00まで受付
アルミ製の為面圧が低く、アルミ製プーリの締結に最適です。

メカロック 軽量タイプ:関連画像



TYPE 材質 表面処理
本体 ロックボルト 本体 ロックボルト
MLBA アルミ合金 SCM435 アルマイト 四三酸化鉄被膜

規格表

型式
MLBA20



型式 D D1 D2 P.C.D. L1 L2 L3 ロックボルト 質量
(g)
¥基準単価
Type d M×L 本数 締付トルク
(N・m)
MLBA 4 15 17.5 6.5 10.1 13 9 6.5 M2.5×12 2 0.9 6 2,680
4.5 16 19 7.5 11.1 6 2,680
5 7 2,680
6 17 20 8.5 12.1 3 8 2,680
8 19 22 11 14.1 15 10 7.5 M2.5×14 4 11 2,680
10 21 24 13 16.1 12 2,780
11 22 25 14 17.1 17 11 8 14 2,980
12 24 27 15 19.2 18 12 9 M2.5×15 5 17 2,980
14 26 29 17 21.2 6 19 2,980
15 28 31 18.5 22.2 20 13 9.5 M3×18 4 1.5 24 3,280
16 29 32 19.5 23.2 25 3,380
17 30 33 20.5 24 21 14 10 28 3,380
18 31 34 21.5 25 5 29 3,380
19 32 35 22.5 26 30 3,380
20 37 40 24 29.4 24 16 12 M4×20 4 3.5 47 3,580
22 39 42 26 31.4 52 3,680
24 41 45 28 33.3 26 18 13 M4×22 5 57 3,780
25 42 46 29 34.3 28 19 13.5 6 67 3,880
28 45 49 32 37.3 7 73 3,980
30 50 55 34.5 40.8 30 20 14.5 M5×25 5 7 101 4,280
32 53 58 36.5 43.3 6 112 4,380
35 56 62 40 46.4 33 22.5 16 M5×28 134 4,380

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番

MLBA4

MLBA4.5

MLBA5

MLBA6

MLBA8

MLBA10

MLBA11

MLBA12

MLBA14

MLBA15

MLBA16

MLBA17

MLBA18

MLBA19

MLBA20

MLBA22

MLBA24

MLBA25

MLBA28

MLBA30

MLBA32

MLBA35

型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日
RoHS ?軸穴径 d
(φ)
最大許容トルク範囲
(N・m)
ボス径 D
(φ)
最大許容トルク
(N・m)
ロックボルト本数 許容スラスト荷重
(kN)
最小ハブ外径
(φ)
全長
(mm)
外径 D1(またはD)
(φ)

2,680円

( 2,948円 )
1個あり

在庫品1日目

当日出荷可能

104 2.0~20.0 15 2 複数本 1 19 13 17.5

2,680円

( 2,948円 )
1個あり

在庫品1日目

当日出荷可能

104.5 2.0~20.0 16 2.2 複数本 1 20 13 19

2,680円

( 2,948円 )
1個あり

在庫品1日目

当日出荷可能

105 2.0~20.0 16 2.5 複数本 1 20 13 19

2,680円

( 2,948円 )
1個あり

在庫品1日目

当日出荷可能

106 2.0~20.0 17 4 複数本 1.33 23 13 20

2,680円

( 2,948円 )
1個あり

在庫品1日目

当日出荷可能

108 2.0~20.0 19 6 複数本 1.51 26 15 22

2,780円

( 3,058円 )
1個あり

在庫品1日目

当日出荷可能

1010 2.0~20.0 21 8 複数本 1.63 29 15 24

2,980円

( 3,278円 )
1個あり

在庫品1日目

当日出荷可能

1011 2.0~20.0 22 9 複数本 1.66 30 17 25

2,980円

( 3,278円 )
1個あり

在庫品1日目

当日出荷可能

1012 2.0~20.0 24 12 複数本 1.99 33 18 27

2,980円

( 3,278円 )
1個あり

在庫品1日目

当日出荷可能

1014 2.0~20.0 26 18 複数本 2.56 38 18 29

3,280円

( 3,608円 )
1個あり

在庫品1日目

当日出荷可能

1015 20.1~50.0 28 25 複数本 3.34 40 20 31

3,380円

( 3,718円 )
1個あり

在庫品1日目

当日出荷可能

1016 20.1~50.0 29 26 複数本 3.34 41 20 32

3,380円

( 3,718円 )
1個あり

在庫品1日目

当日出荷可能

1017 20.1~50.0 30 27 複数本 3.18 42 21 33

3,380円

( 3,718円 )
1個あり

在庫品1日目

当日出荷可能

1018 20.1~50.0 31 29 複数本 3.23 46 21 34

3,380円

( 3,718円 )
1個あり

在庫品1日目

当日出荷可能

1019 20.1~50.0 32 33 複数本 3.5 49 21 35

3,580円

( 3,938円 )
1個あり

在庫品1日目

当日出荷可能

1020 50.1~70.0 37 54 複数本 5.47 54 24 40

3,680円

( 4,048円 )
1個あり

在庫品1日目

当日出荷可能

1022 50.1~70.0 39 65 複数本 5.94 56 24 42

3,780円

( 4,158円 )
1個あり

在庫品1日目

当日出荷可能

1024 700.1~1000.0 41 85 複数本 7.07 59 26 45

3,880円

( 4,268円 )
1個あり

在庫品1日目

当日出荷可能

1025 1000.1~3000.0 42 110 複数本 8.77 64 28 46

3,980円

( 4,378円 )
1個あり

在庫品1日目

当日出荷可能

1028 1000.1~3000.0 45 125 複数本 8.91 72 28 49

4,280円

( 4,708円 )
1個あり

在庫品1日目

当日出荷可能

1030 1000.1~3000.0 50 180 複数本 12.08 76 30 55

4,380円

( 4,818円 )
1個あり

在庫品1日目

当日出荷可能

1032 1000.1~3000.0 53 210 複数本 13.13 81 30 58

4,380円

( 4,818円 )
1個あり

在庫品1日目

当日出荷可能

1035 1000.1~3000.0 56 230 複数本 13.13 85 33 62

Loading...

  1. 1

価格表

数量スライド価格1円未満切り捨て) こちら

数量区分標準対応個別対応
小口大口
数 量1〜910〜1213〜1415〜2021~
値引率基準単価5%10%18%お見積り
出荷日通常

表示数量超えはWOSにてご確認ください。

納期

メカロック 軽量タイプ:関連画像

仕様・概要

メカロック 軽量タイプ:関連画像

■メカロック許容入力負荷

d 最大許容トルク
(N・m)
許容スラスト荷重
(kN)
4 2 1
4.5 2.2 1
5 2.5 1
6 4 1.33
8 6 1.51
10 8 1.63
11 9 1.66
12 12 1.99
14 18 2.56
15 25 3.34
16 26 3.34
17 27 3.18
18 29 3.23
19 33 3.5
20 54 5.47
22 65 5.94
24 85 7.07
25 110 8.77
28 125 8.91
30 180 12.08
32 210 13.13
35 230 13.13


■シャフトハブ剛性

d シャフト側
面圧
MPA
ハブ側
面圧
MPA
最小
ハブ外径
H
ハブ
加工深さ
HL
4 2 1 19 9
4.5 2.2 20
5 2.5 20
6 4 1.33 23
8 6 1.51 26 10
10 8 1.63 29
11 9 1.66 30 11
12 12 1.99 33 12
14 18 2.56 38
15 25 3.34 40 13
16 26 3.34 41
17 27 3.18 42 14
18 29 3.23 46
19 33 3.5 49
20 54 5.47 54 16
22 65 5.94 56
24 85 7.07 59 18
25 110 8.77 64 19
28 125 8.91 72
30 180 12.08 76 20
32 210 13.13 81
35 230 13.13 85 22.5


■シャフト及びハブの推奨公差、面粗さ

取付け面 公差 面粗さ
シャフト外径 h7(g6) Ra1.6以下
ハブ内径 H7 Ra3.2以下

使用例

メカロック 軽量タイプ:関連画像



商品担当おすすめ

コロコンローラ ローラ幅25・50mmタイプ 画像

コロコンローラ ローラ幅25・50mmタイプ

ミスミ

コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
高耐食・高強度小径玉軸受(プラストロベアリング) 画像

高耐食・高強度小径玉軸受(プラストロベアリング)

ミスミ

ステンレスより高耐食が求められる食品、薬品装置向け!
エンプラベアリング フラットタイプ おねじ付 画像

エンプラベアリング フラットタイプ おねじ付

ミスミ

安全カバー不要なローラーコンベア搬送をつくれます!

基本情報

シリーズ名 スタンダードタイプ センタリング機能 なし 本体材質 アルミ
本体表面処理 アルマイト 締結構造 シングルコーン形 構造 メカ式(くさび式)
