【エコノミーシリーズ】台湾製　精密ボールねじ　軸径φ15　リード5・10・20　（C-BSSH）

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応転造ボールねじ軸径φ15 リード5・10・16・20

通常出荷日：8 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応精密ボールねじ軸径φ20 リード5・10・20

通常出荷日：8 日目～

【最短：7日目出荷～】7日目出荷商品多数ご用意！類似品比較ポイント：本商品は定...

詳細情報を確認する

種類
精密
セット品/単品
セット品
精度等級
C5
ねじ軸外径 (mm)
15
フランジ形状
丸形2面取り
軸端種類
標準軸端加工品
ナット種類
スタンダードナット
ナット構造
シングル
循環方式
エンドキャップ式
ねじれ方向
右
使用条件
標準
軸方向すきま
0.030以下
予圧
予圧無
材質
S55C
ねじ軸表面処理
なし
軸端寸法（固定・指定）
固定
ナットサイズ
スタンダード

ご注意

【WEB納期表示について】※短納期でお届け出来る商品が「お見積り」と表示されている場合がございます。型式を確定し「価格を確認」ボタンを押して頂くか、WOSにてお見積り頂き正しい出荷日をご確認ください。
ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
また本商品(軸径32φ)はナットを回転させた際に通常よりも大きく｢カチカチ｣と音が発生する場合がありますが不良ではございません。ナットサイズが大きく鋼球をナットの中に空間無く敷きつめた場合は稼働時に負荷が掛かるため、対策として故意に少し空間を残して製造しており、この様な音が発生しております。
破損防止のため本商品の梱包は段ボール用ステープラーで封をしております。開梱時は工具等をご利用いただき、ステープラーの針でお怪我をなさいませんよう十分にご注意ください。
【販売終了情報】
ボールねじのナット仕様変更にともない、ねじ軸全長（L）150～600mmについては2025年9月現在販売終了となります。
代替品の詳細は【こちら】をご確認下さい。※代替品の商品ページはこちら
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が3型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

特徴

エコノミーシリーズは製造方法・一部の精度を見直し、低価格を実現しました。
商品によって各スペック等が異なりますので、詳細は下記規格表にてご確認ください。

製品比較情報

■取り付け部精度

単位：mm
型式		(1)(2) 振れ公差(最大)			(3) 振れ公差(最大)			(4)(5) 直角度公差(最大)			(6) 直角度公差(最大)			(7) 直角度公差(最大)			軸方向隙間
Type	ねじ軸外径	当社類似品 (BSS)	エコノミーシリーズ台湾製(C-BSSA(H))	エコノミーシリーズ中国製(C-KBS)	当社類似品 (BSS)	エコノミーシリーズ台湾製(C-BSSA(H))	エコノミーシリーズ中国製(C-KBS)	当社類似品 (BSS)	エコノミーシリーズ台湾製(C-BSSA(H))	エコノミーシリーズ中国製(C-KBS)	当社類似品 (BSS)	エコノミーシリーズ台湾製(C-BSSA(H))	エコノミーシリーズ中国製(C-KBS)	当社類似品 (BSS)	エコノミーシリーズ台湾製(C-BSSA(H))	エコノミーシリーズ中国製(C-KBS)	当社類似品 (BSS)	エコノミーシリーズ台湾製(C-BSSA(H))	エコノミーシリーズ中国製(C-KBS)
C-BSSA C-BSSH	8	0.011	0.011	0.1	0.011	0.011	0.1	0.005	0.005	0.02 ※参考値	0.01	0.01	保証なし	0.012	0.012	保証なし	0.005以下	0.008以下	0.008以下
	10
	12
	15	0.012	0.012		0.012	0.012					0.011	0.011		0.015	0.015			0.015以下	0.015以下
	20
	25	0.013	0.013		0.013	0.013					0.013	0.013		0.019	0.019

(1)・(2)ねじ軸の支点部軸線に対するねじ溝面の半径方向円周振れ。
この項目には(8)ねじ軸軸線の半径方向全振れの影響が含まれますので補正を行う場合があります。
    (3)ねじ軸の支点部軸線に対する部品取付部の半径方向円周振れ
(4)・(5)ねじ軸の支点部軸線に対する支点部端面の直角度
    (6)ねじ軸の軸線に対するナット基準端面または、フランジ取付面の直角度
    (7)ねじ軸の軸線に対するナット外周面の半径方向円周振れ

												単位：mm
型式		(8) 振れ公差 (最大)
Type	ねじ軸	ねじ軸全長
Type	外径	～125	126～200	201～315	316～400	401～500	501～630	631～800	801～1000	1001～1250	1251～1600	1601～2000
C-BSSA C-BSSH	8	0.035	0.050	0.065	-	-	-	-	-	-	-	-
	10		0.040	0.055	0.065	0.080	0.090	-	-	-	-	-
	12			0.055	0.065	0.080	0.090	-	-	-	-	-
	15	-		0.045	0.055	0.060	0.075	0.090	0.120	0.150	0.190	-
	20	-		0.045	0.055	0.060	0.075	0.090	0.120	0.150	0.190	-
	25	-	-	0.040	0.045	0.050	0.060	0.070	0.085	0.100	0.130	-

(8)ねじ軸軸線の全振れ

■仕様比較

		▼現在の商品ページはこちら
	当社類似品精密ボールねじ BSS1505	エコノミーシリーズ台湾製　精密ボールねじ C-BSSH1505	エコノミーシリーズ中国製　研削ボールねじ C-KBS1505
精度等級	C5	C5	C5相当
ねじ軸材質	AISI4150	S55C	S55C相当
ナット材質	SCM420	SCM415	SCM420相当
ナット形状	角形	2面フランジ	2面フランジ
基本定格荷重動定格(N)	6900	4800	3600
基本定格荷重静定格(N)	12500	8800	7400
軸方向すきま	0.005以下	0.015以下	0.015未満
RoHS10対応	対応	対応	非対応
商品ページ	詳細はこちら	-	詳細はこちら

[ ! ]商品によって取付寸法など各スペックが異なりますので、詳細は規格表にてご確認ください

外形図

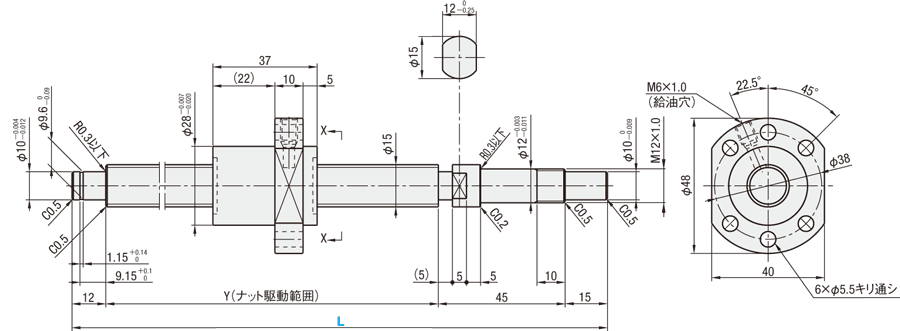

C-BSSH1505

【エコノミーシリーズ】台湾製　精密ボールねじ　軸径φ15　リード5・10・20　（C-BSSH）:関連画像

矢視X-X

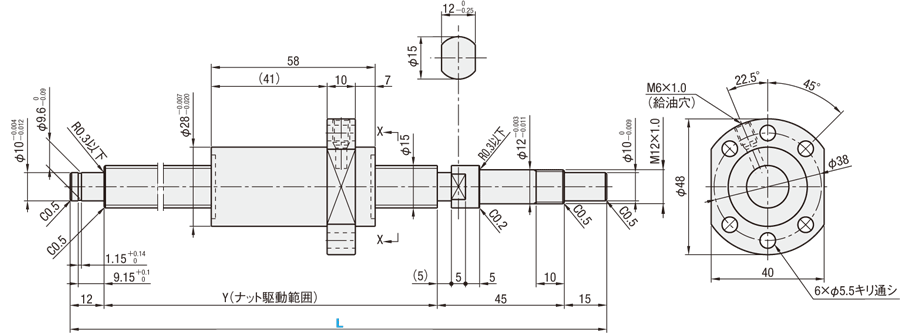

C-BSSH1510

矢視X-X

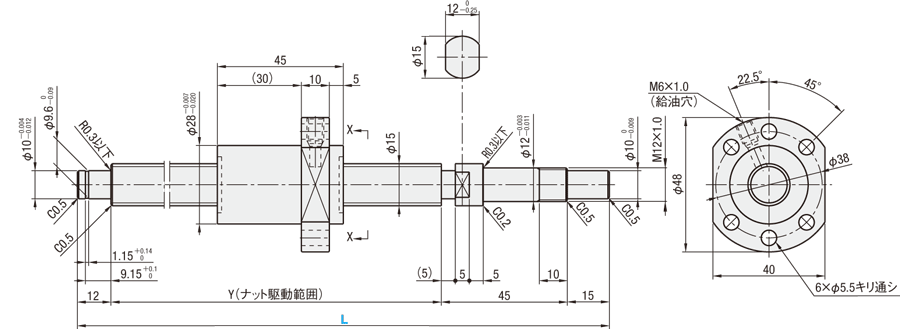

C-BSSH1520

矢視X-X

ナット種類	Type	精度等級	ねじ径	リード	ねじ軸		ナット
					[ M ]材質	[ H ]硬度	[ M ]材質	[ H ]硬度
スタンダードナット	C-BSSH	C5	15	5･10・20	S55C	高周波焼入 58〜62HRC	SCM415	浸炭焼入 58〜62HRC

規格表

型式	−	L
C-BSSH1505	−	300

ナット
種類

精度
等級

型式

指定1mm単位

ボール
径

ボール
中心径

ねじ
谷径

循環数

基本定格荷重

軸方向
すきま

予圧トルク
N・cm

ねじれ
方向

Type

ねじ軸外径

リード

C(動)kN

Co(静)kN

スタンダード
ナット

C-BSSH

601〜1095

L−72

2.778

15.672

-12.984

3.8巻1列

4.8

8.8

0.015以下

2.0以下

右

2.8巻1列

3.9

6.9

3.0以下

1.8巻1列

3.1

5.5

kgf＝N×0.101972

追加工

型式	－	L	－	（FC・KC…etc.）
C-BSSH1505	－	1000	－	KC10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations	Code	Spec.	￥/1 Code
支持側軸端加工無	NC	支持側の軸端加工は行いません。指定方法 NC	-300
ナット向き変更（支持側）（固定側）	RLC	ナットの向きを変更します。指定方法 RLC	無　料
通常
変更
支持側軸端止め輪溝加工無	RNC	支持側軸端の止め輪溝加工を行いません。指定方法 RNC [ NG ]FCとの併用不可。	無　料
支持側軸端長さ変更	FC	支持側軸端長さを変更します。 FC＝指定1mm単位指定方法 FC20 [ ! ]13≦FC≦30 [ ! ]Y寸法は短くなります。 [ NG ]GCとの併用不可	300
支持側加工変更	GC	支持側の加工を変更します。 Q＝8・10・12より選択 G＝指定1mm単位指定方法 GC－Q8－G20 [ ! ]5≦G≦Q×3[ ! ]Y寸法は短くなります。 [ ! ]止め輪加工無 [ NG ]FCとの併用不可	400

Alterations

Code

Spec.

￥/1 Code

支持側軸端タップ加工

支持側軸端にタップ加工を行います。
MC＝指定1mm単位
指定方法 MC20

600

M	ℓ
M5×0.8	12

[ ! ]Y寸法は短く
なります。

[ ! ]18≦MC≦30

固定側軸端キー溝加工
キー溝詳細寸法 >>P.700

固定側軸端にキー溝加工を行います。
KC＝指定1mm単位
指定方法 KC10
[ ! ]3≦KC≦14

600

固定側軸端キー溝加工

KLC

固定側軸端キー溝加工の位置指定が
できます。（キー溝寸法はKCと同じです。）
K,S＝指定1mm単位
指定方法 KLC－K5－S3
[ ! ]4≦K＋S≦14

600

固定側軸端平面取加工

固定側軸端に平面取加工を行います。
SC＝指定1mm単位
指定方法 SC7
[ ! ]5≦SC≦14

300

固定側軸端平面取加工（2ヶ所）
SWC　　SGC

SWC
SGC

固定側軸端に平面取加工を2ヶ所
行います。
SWC：90°の位置 SGC：120°の位置
指定1mm単位
指定方法 SWC10
[ ! ]5≦SWC・SGC≦14

各300

型番リスト

表示件数

型番

C-BSSH1505-[601-1095/1]

C-BSSH1510-[601-1095/1]

C-BSSH1520-[601-1095/1]

リード

(mm)

循環数

(列×巻)

ねじ軸全長 L

(mm)

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

RoHS?

最小発注数量

5	1×3.8	601 ～ 1095	4800	8800	10	1個
10	1×2.8	601 ～ 1095	3900	6900	10	1個
20	1×1.8	601 ～ 1095	3100	5500	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

- ( - )	8日目〜	BSS1505
- ( - )	8日目〜	BSS1510
- ( - )	8日目〜	BSS1520

基本情報

【最短：7日目出荷～】7日目出荷商品多数ご用意！
類似品比較ポイント：本商品は定格荷重・軸方向すきま・ナット寸法が類似品と異なります。※輸送便遅れにより最短納期が一部延長しております。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

【WEB納期表示について】※短納期でお届け出来る商品が「お見積り」と表示されている場合がございます。型式を確定し「価格を確認」ボタンを押して頂くか、WOSにてお見積り頂き正しい出荷日をご確認ください。
ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
また本商品(軸径32φ)はナットを回転させた際に通常よりも大きく｢カチカチ｣と音が発生する場合がありますが不良ではございません。ナットサイズが大きく鋼球をナットの中に空間無く敷きつめた場合は稼働時に負荷が掛かるため、対策として故意に少し空間を残して製造しており、この様な音が発生しております。
破損防止のため本商品の梱包は段ボール用ステープラーで封をしております。開梱時は工具等をご利用いただき、ステープラーの針でお怪我をなさいませんよう十分にご注意ください。
【販売終了情報】
ボールねじのナット仕様変更にともない、ねじ軸全長（L）150～600mmについては2025年9月現在販売終了となります。
代替品の詳細は【こちら】をご確認下さい。※代替品の商品ページはこちら
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様

仕様・概要

■備考 [ ! ]リチウム石けんグリース（シェルアルバニアグリースS2）封入済みです。 [ ! ]ボールねじ精度は選定ガイド・ラインナップをご覧ください。 [ ! ]サポートユニット詳細は概要・ラインナップをご覧ください。 [ ! ]取扱注意：ナットをボールねじナット駆動範囲からオーバーランさせたり、ねじ軸から抜いたりしないでください。ボールの脱落やボール循環部品の損傷などが発生します。 [ ! ]ボールねじ軸及びナットを傾けると自重で落下することがありますのでご注意ください。 [ ! ]サポートユニット付属のカラー1つを締付けナット側でお使いください。	＜ナットのオーバーラン禁止＞	＜ナットの取り外し禁止＞

■周辺部品：下記のような部品と組み合わせてご使用いただけます。


サポートユニット（角型低床タイプ）	サポートユニット（丸型タイプ）

[ ! ]C-VALUEボールねじに取付くナットブラケットのご用意はございません。

■サポートユニットとの組合せ

ボールねじ型式			推奨サポートユニット
Type	ねじ軸外径	リード	型式		形状	固定側	支持側	掲載ページ
			Type	No.
C-BSSH	15	05 10 20	C-BRW	12	丸型	〇		P.793
			C-BUR				〇	P.794
			C-BSW		角型	〇		P.787
			C-BUN				〇	P.788

[ ! ]サポートユニットは上記型式以外にも豊富なバリエーションを取り揃えております。（ラインナップ）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
