タイミングベルトコンベヤ GVシリーズ 単列中間駆動２溝フレーム（プーリ径３０ｍｍ）
- 通常単価(税別)
- -
- 税込単価
- -
ベルト幅10mmで小物搬送に最適な中間駆動タイプのコンベヤ機長は5mm単位で指定可能！オリエンタルモー...
詳細を確認- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。なお、出荷日が早いモータ仕様は、モータ仕様AS(住友重機械工業製)になります。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
- 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
こちらをご参照ください。
[ ! ]A＊は下記
「＊A寸法詳細(モータ全長)」 表をご参照ください。
25Wモータ仕様
フレーム断面拡大（左右対称）
X部(M3用)
Y部(M5用)
Z部詳細図
| フレーム | モータカバー | プーリホルダ | |
| [ M ]材質 | アルミ材 | アルミ材 | アルミ材 |
| [ S ]表面処理 | アルマイト処理 | 塗装 | 塗装 |
■機体重量
※参考値（モータメーカーによって差異が生じます） （kg）
| ベルト幅 B(mm) | 機長 L(mm) | |||
| 500 | 1000 | 1500 | 2000 | |
| 10 | 2.3 | 2.8 | 3.3 | 3.8 |
※表中の数値はあくまで目安となります。
ベルト種類、追加工などで変化する場合があります。
| 出力(W) | モータ | 減速比 | A | |
| 仕様 | メーカ | |||
| 6W | インダクションモータ | 住友重機械工業 | 25〜180 | 115 |
| オリエンタルモーター | 25〜180 | 115 | ||
| 台湾製 | 25～ 75 | 115 | ||
| 90〜180 | 122 | |||
| スピードコントロールモータ | 住友重機械工業 | 25〜180 | 125.8 | |
| オリエンタルモーター | 25〜180 | 125 | ||
| 台湾製 | 25〜75 | 127 | ||
| 90〜180 | 134 | |||
| ２５W | インダクションモータ | 住友重機械工業 | 5〜18 | 117 |
| 25〜180 | 127.5 | |||
| オリエンタルモーター | 5〜18 | 117 | ||
| 25〜180 | 127.5 | |||
| 台湾製 | 5〜75 | 129 | ||
| 90〜180 | 136 | |||
| スピードコントロールモータ | 住友重機械工業 | 5〜18 | 127.8 | |
| 25〜180 | 138.3 | |||
| オリエンタルモーター | 5〜18 | 127 | ||
| 25〜180 | 137.5 | |||
| 台湾製 | 5〜75 | 139.5 | ||
| 90〜180 | 146.5 | |||
[ ! ]L≧250時、1溝につき4個ずつナットが挿入されています。
L≦245時、ナットは挿入されておりません。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1400の場合、2本以上のスタンド取付を推奨しております。

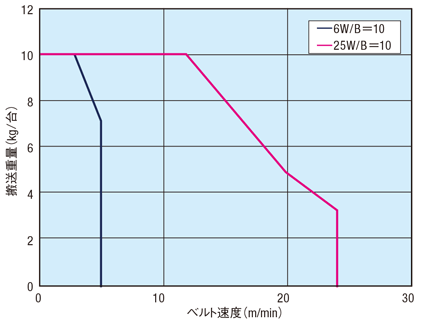

■搬送能力表
＊参考値
[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は
グラフの1/2以下の搬送能力でご検討ください。
[ ! ]このグラフは水平条件での搬送能力です。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
■ギヤヘッド減速比
＊参考値
＊負荷状態により減少することがあります。
| ギヤヘッド 減速比 | ベルト速度(m/min) | |
| 50Hz | 60Hz | |
| 5 | 30.0 | 36.0 |
| 7.5 | 20.0 | 24.0 |
| 9 | 16.7 | 20.0 |
| 12.5 | 12.0 | 14.4 |
| 15 | 10.0 | 12.0 |
| 18 | 8.3 | 10.0 |
| 25 | 6.0 | 7.2 |
| 30 | 5.0 | 6.0 |
| 36 | 4.2 | 5.0 |
| 50 | 3.0 | 3.6 |
| 60 | 2.5 | 3.0 |
| 75 | 2.0 | 2.4 |
| 90 | 1.7 | 2.0 |
| 100 | 1.5 | 1.8 |
| 120 | 1.2 | 1.5 |
| 150 | 1.0 | 1.2 |
| 180 | 0.8 | 1.0 |
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
[ ! ]モータ仕様SCMの場合、（1/15）×（最大速度）まで調整出来ます。
速度の低下に伴い、搬送可能重量が低下します。
| 挿入位置 | コンベヤ側面の溝に挿入済み（4個/1溝） 追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売） | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
| 品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
| X部 | JIS1種六角ナット | LBNR3 | M3 （並目） | 0.5 | ― | ― | ― | ― |
| Y部 | 5シリーズ（溝幅6ｍｍ）用 アルミフレーム用先入れナット | HNTT5-5 | M5 （並目） | 0.8 | 5シリーズ（溝幅6ｍｍ）用 アルミフレーム用後入れバネナット | HNTP5-5 | M5 （並目） | 0.8 |
| ― | HNTP5-4 | M4 （並目） | 0.7 | |||||
| HNTP5-3 | M3 （並目） | 0.5 | ||||||

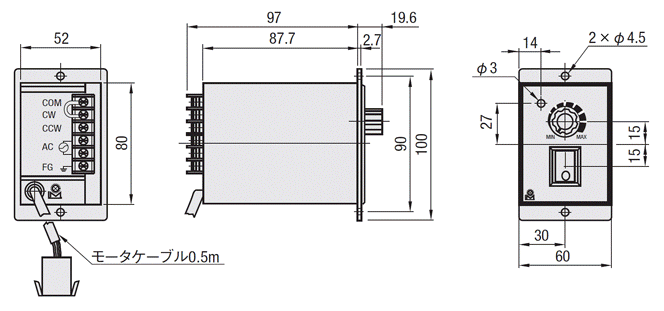

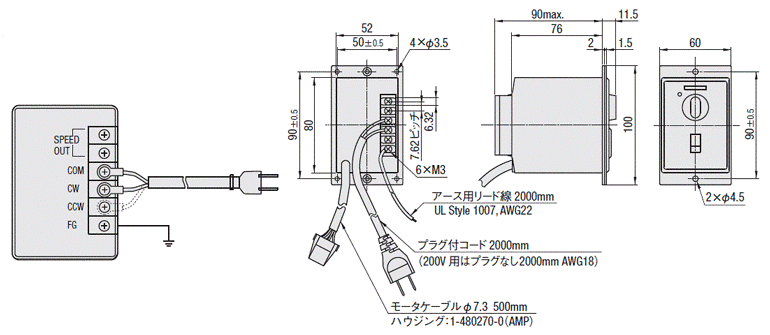

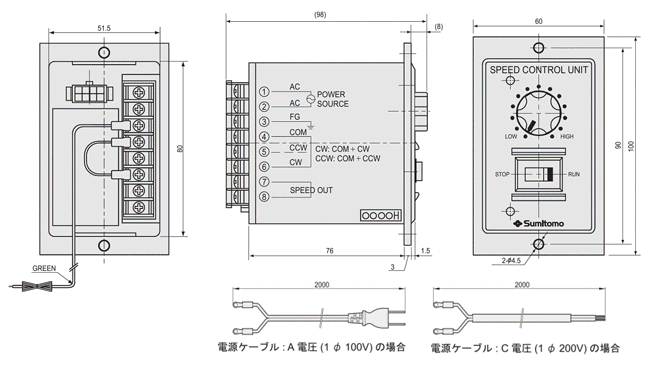

オリエンタルモータスピードコントローラ外形図
6W/25W共通
コントロールユニット裏面
白
黒
単相100V用プラグ(付属品)
(単相200V用はリード線)
接地
(アース用リード線：緑)
＊図の接続でモータ軸は時計方向に回転します。
点線の位置に差し替えると反時計方向に回転します。
[ ! ]モータケーブルは延長できません。
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
規格表
| 型式 | － | B | － | L | － | 出力 | － | ベルト 仕様 | － | モータメーカー 選択 | ( | － | 追加工 | ) | ||||||||
| 出力 | － | 電圧 | － | 仕様 | － | ギヤヘッド 減速比 | ||||||||||||||||
| GVTSN | － | 10 | － | 300 | － | 25 | － | T100 | － | IM | － | 180 | － | H | － | B | ( | － | MP・FYA・FYB・SCB | ) | ||
| GVTSN | － | 10 | － | 300 | － | 25 | － | NV | － | NM | － | NH | － | H | － | R | (モータ・ギヤヘッドなし) | |||||
| 型式 | B(ベルト幅) 選択(mm) | L(プーリ間長さ) 指定5mm単位 | モータ選択 | ベルト仕様 | モータメーカー選択 | |||||||
| 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | |||||||||
| GVTSN | 10 | 200～2000 | 6 | T100 T200 (単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) |
| H(一般用・半透明) S(スライディング用・緑) J(ベルトなし) | AS(住友重機械工業) B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20%程度低くなる可能性があります。 | ||||
| 25 | T100 T200 (単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) |
| AS(住友重機械工業) B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20%程度低くなる可能性があります。 | ||||||||
| S200 (三相) | IM(インダクションモータ) INVM(インダクションモータ＋三菱製インバータ) INVC(インダクションモータ＋CC-Link対応三菱製インバータ) | |||||||||||
| 6 25 | NV (モータなし) | NM(モータなし) | NH(ギヤヘッドなし) | R(モータ・ギヤヘッドなし) | ||||||||
[ ! ] 基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータは>>こちら～参照 [ ! ] ベルト詳細は>>こちらを参照
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
[ ! ]ベルト長さ計算式：(2L+240) / 5 単位：歯数 （L＝プーリ間長さ）
[ ! ]タイミングベルト交換方法については>>こちらをご参照ください。
[ ! ]三菱製インバータは、コンベヤには取付けされていない状態での納品となります。
[ ! ]三菱製インバータの取付ブラケットは、お客様にてご用意ください。
[ ! ]CC-Link対応三菱製インバータのCC-Linkカードは、お客様にて組み込みをお願いします。
[ ! ]CC-Link対応三菱製インバータのCC-Linkケーブル等は、お客様にてご用意ください。
[ ! ]CC-Linkは三菱電機株式会社の登録商標です。
| モータ | オリエンタルモータ | 台湾製モータ | 住友重機械工業 | ||||||
| モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | モータ型番 | コントローラ 型番 | ギヤヘッド型番 ※□には減速比 が入ります | |||
| 出力 | 仕様 | 電圧 | |||||||
| 6W | スピードコント ロールモータ | 単相100V | US206-401 | 2GN□□S | PACMSV-UT60-W6-V100 | PACMGXT60-□□ | A6U06A | CAU06A | G6□D |
| 単相200V | US206-402 | PACMSV-UT60-W6-V200 | A6U06C | CAU06C | |||||
| 単相110V・115V | US206-401U2 | PACMSVW-UT60-W6-V110 | ― | ― | ― | ||||
| 単相220V・230V | US206-402E2 | PACMSVW-UT60-W6-V220 | ― | ― | ― | ||||
| 25W | スピードコント ロールモータ | 単相100V | US425-401 | 4GN□□S | PACMSV-UT80-W25-V100 | PACMGXT80-□□ | A8U25A | CAU25A | G8□D |
| 単相200V | US425-402 | PACMSV-UT80-W25-V200 | A8U25C | CAU25C | |||||
| 単相110V・115V | US425-401U2 | PACMSVW-UT80-W25-V110 | ― | ― | ― | ||||
| 単相220V・230V | US425-402E2 | PACMSVW-UT80-W25-V220 | ― | ― | ― | ||||
| 備考 | [ ! ]スピードコントロールモータには次のものが含まれています。 | [ ! ]スピードコントロールモータには次のものが含まれています。 [ NG ]スピードコントロールモータのモータケーブルは延長できません。 | [ ! ]スピードコントロールモータに使用するには | ||||||

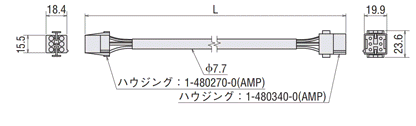

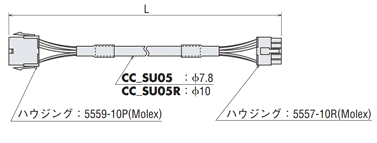

| モータ出力 | 延長用接続ケーブル型番 | ||||
| 長さ | 単相100V、単相200V | 単相110V、単相115V 単相220V、単相230V | |||
| 6W 25W | 1m | CC-1 | モーター側 コントロールユニット側  | CC01SU05 | モーター側 スピードコントローラ側  |
| 2m | CC-2 | CC02SU05 | |||
| 3m | CC-3 | CC03SU05 | |||
| 4m | CC-4 | CC04SU05 | |||
| ・継ぎ足しできるケーブルの最大延長距離は4mです。 | ・継ぎ足しできるケーブルの最大延長距離は10mです。 | ||||

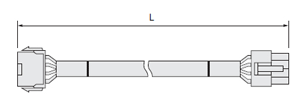

| モータ出力 | 延長用接続ケーブル型番 | ||
| 長さ | 単相100V、単相200V | ||
| 6W 25W | 1m | EAWE10 |  |
| 2m | EAWE20 | ||
| 3m | EAWE30 | ||
| 4m | EAWE40 | ||
| ・使用できるケーブルの最大延長距離は4mです。 | |||
| 仕様 | INVM | INVC |
| メーカ | 三菱電機株式会社 | 三菱電機株式会社 |
| 型式 | FR-D720-0.1K | R-E820-0.1K-1 ※CC-Linkカード: FR-A8NC E-KIT 同梱 |
| 電源 | 三相200V | 三相200V |
| 備考 | CC-Link通信対応 |
追加工
| 型式 | － | B | － | L | － | モータ | － | ベルト 仕様 | － | モータ メーカー 選択 | － | (MK・MP・FYA・FYB・HR・MR・WR・CW) | ||||||
| 出力 | － | 電圧 | － | 仕様 | － | ギヤヘッド 減速比 | ||||||||||||
| GVHA | － | 120 | － | 1350 | － | 25 | － | T100 | － | SCM | － | 50 | － | S | － | B | － | MK－FYA500 |
| Alterations | Code | Spec | \/1Code | ||||||||||||||||||||||||||||||||
| 駆動部位置指定 指定方法 MP152
| MP | 駆動部の位置を指定できます。 指定方法 MP152 [ ! ]MP＝指定1mm単位 [ ! ]ベルトの厚みにより、MP寸法公差は±1となります。 | 2,000 | ||||||||||||||||||||||||||||||||
| 追加ザグリ穴 指定方法 FYA300-FYB600 ヘッド駆動  中間駆動
[ NG ]中間駆動コンベヤは駆動部内のザグリ穴指定不可。 | FYA FYB | 追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。 指定方法 FYA300 [ ! ]FYB－FYA≧15(ヘッド駆動コンベヤのみ) [ ! ]指定範囲は左記表となります。 [ ! ]GVTSA・GVTSN・CVSPCにおいては、フレーム両側の同位置にザグリ穴が加工されます。 [ ! ]GVTWAU・GVTWAS・GVTWNU・GVTWNSにおいては内側フレーム溝およびフレームジョイント位置にザグリ穴は加工されません。 | 1,200 |
| Alterations | Code | Spec | \/1Code |
| スピードコントローラ用ブラケット付属 指定方法 SCB  <スピードコントローラブラケット規格図> ①スピードコントローラブラケット  ②高出力コンベヤ/ | SCB | スピードコントローラ用の取付ブラケットを付属します。 指定方法 SCB 住友重機械工業・オリエンタルモーター・台湾製モータのコントローラに対応します。 [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ（M4×8）2本付属 [ ! ]コンベヤ機長によっては、スペース上取り付かない場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。 | 800 |
メンテナンス部品検索（構成部品一覧）

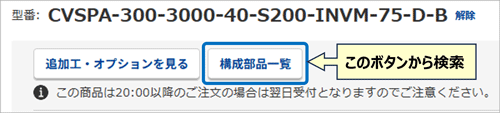

①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
