【エコノミーシリーズ】 RoHS対応 ローラフォロア 分離タイプ

【エコノミーシリーズ】 RoHS対応 ローラフォロア 分離タイプ
通常単価(税別)
640円～1,630円
税込単価
704円～1,793円
通常出荷日：在庫品1日目当日出荷可能

【製品仕様】材質：SUJ2相当、r寸：0.3、基本動定荷重C：9.0kN、基本静定荷重Co：10.1k...

詳細を確認
  • 25年1月31日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 本商品はグリスが封入されていないタイプです。グリスが封入済みタイプを必要とされる場合は、非分離タイプをご参照ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
詳細を確認

今見ている商品の標準品

ローラフォロア　分離フラットタイプ

ミスミ

ローラフォロア　分離フラットタイプ
通常価格(税別)： 1,060円 (税込価格：1,166円)

通常出荷日：在庫品1日目

よく一緒に見られています

【エコノミーシリーズ】 RoHS対応 カムフォロア 頭部六角穴付 クラウンタイプ

ミスミ

【エコノミーシリーズ】 RoHS対応 カムフォロア 頭部六角穴付 クラウンタイプ
通常価格(税別)： 490円 (税込価格：539円)

通常出荷日：在庫品1日目

未確定：候補が22型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

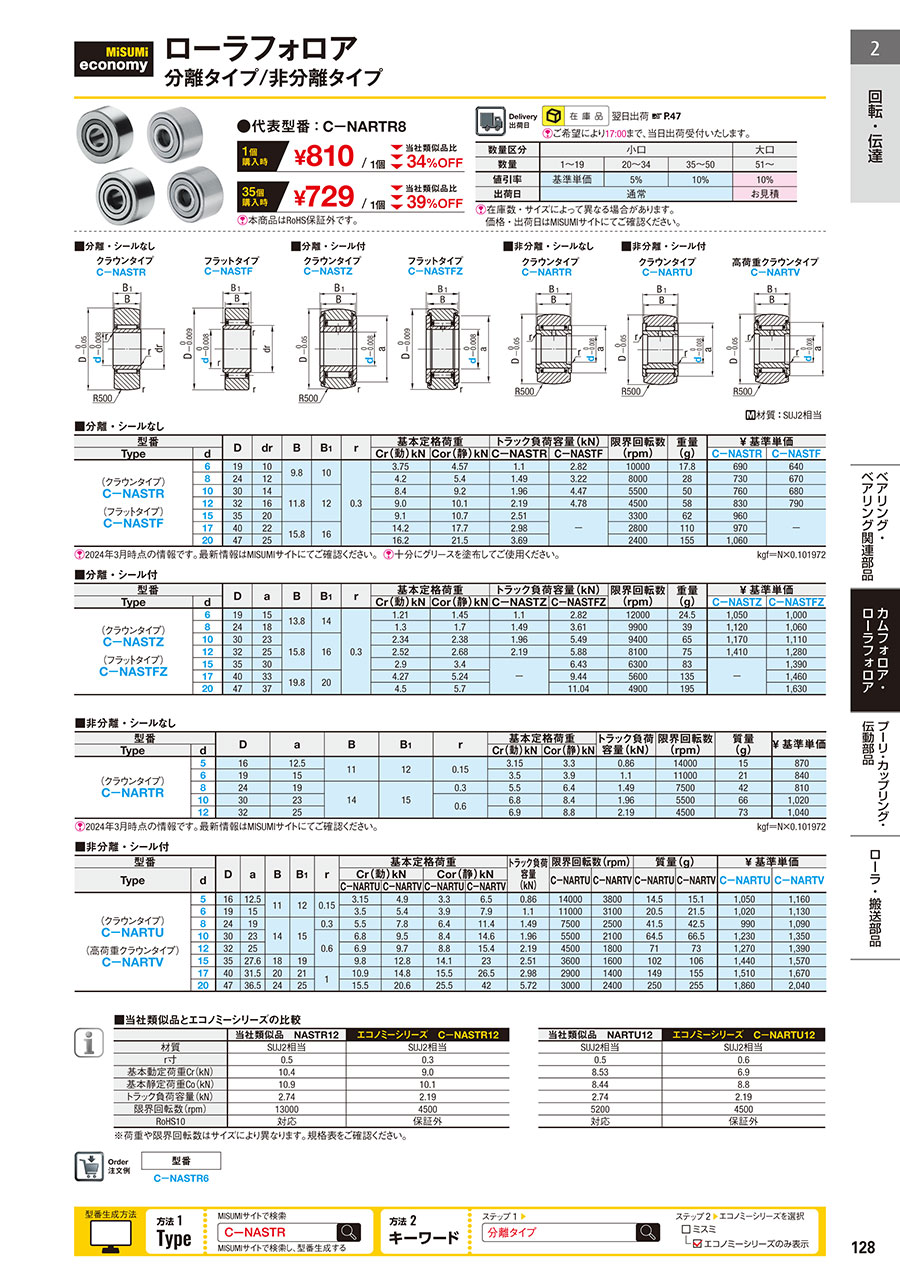

外形図・規格表

外形図
■分離・シールなし
クラウンタイプ
C－NASTR

フラットタイプ
C－NASTF
■分離・シール付
クラウンタイプ
C－NASTZ

フラットタイプ
C－NASTFZ
規格表
シールなしシール付[ M ]材質
クラウンタイプフラットタイプクラウンタイプフラットタイプ
C−NASTRC−NASTFC−NASTZC−NASTFZSUJ2相当
注文例 型番
  C－NASTR6
■分離・シールなし
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番 DdrBB1r基本定格荷重トラック負荷容量(kN)限界回転数
(rpm)		重量
(g)		¥ 基準単価
Typed内径公差Cr(動)kNCor(静)kNC－NASTRC－NASTFC－NASTRC－NASTF
(クラウンタイプ)
C－NASTR

(フラッ卜タイプ)
C－NASTF		6 0－0.00819109.8100.33.754.571.12.821000017.8690640
824124.25.41.493.22800028730670
10301411.8128.49.21.964.47550050760680
1232169.010.12.194.78450058830790
1535209.110.72.51－330062960－
17402215.81614.217.72.982800110970
20 0－0.01472516.221.53.6924001551,060
[ ! ]kgf＝N×0.101972
[ ! ]本商品はグリスが封入されていないタイプです。





■外径公差
D公差
クラウンタイプフラットタイプ
19~30 0－0.05 0－0.009
30~50 0－0.011
[ ! ]分離・シールなし、分離・シール付　共通
■分離・シール付
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番 DaBB1r基本定格荷重トラック負荷容量(kN)限界回転数
(rpm)		重量
(g)		¥ 基準単価
Typed内径公差Cr(動)kNCor(静)kNC－NASTZC－NASTFZC−NASTZC−NASTFZ
(クラウンタイプ)
C－NASTZ

(フラッ卜タイプ)
C－NASTFZ		6 0－0.008191513.8140.31.211.451.12.821200024.51,0501,000
824181.31.71.493.619900391,1201,060
10302315.8162.342.381.965.499400651,1701,110
1232252.522.682.195.888100751,4101,280
1535302.93.4－6.43630083－1,390
17403319.8204.275.249.4456001351,460
20 0－0.0147374.55.711.0449001951,630
[ ! ]十分にグリースを塗布してご使用ください。
[ ! ]kgf＝N×0.101972
[ ! ]本商品はグリスが封入されていないタイプです。
商品概要
■当社類似品とエコノミーシリーズの比較
 当社類似品
NASTR12		エコノミーシリーズ
C-NASTR12
材質SUJ2相当SUJ2相当
r寸0.50.3
基本動定荷重 Cr(ｋN)10.49.0
基本静定荷重 Co(ｋN)10.910.1
トラック負荷容量 (kN)2.742.19
限界回転数 (rpm)13,0004,500
RoHS10対応対応
※荷重や限界回転数はサイズにより異なります。規格表をご確認ください。
使用方法
■ローラフォロアの構造は、主としてラジアル荷重（径方向荷重）を負荷する用途を想定して設計されています。
そのため、アキシアル荷重（軸方向荷重）を受けた場合、側板または外輪が脱落・損傷する恐れがございます。
設計および組付けの際は、軸方向に不要な力が作用しないよう十分に配慮してください。
■ご使用条件に応じた適正な型式選定が重要です。
図（1） のような使用状況では 非分離タイプローラフォロア が適用可能です。
図（2） のような使用状況では 分離タイプローラフォロア が適用可能です。
図（1） 図（2） ナット ネジ部


[ ! ]非分離タイプローラフォロアは、側板に軸方向荷重が作用すると偏移または脱落する可能性があります。
ご使用状況に応じて、上図を参照のうえ正しく型式を選定してください。
