ミスミ

板金取付板・ブラケット-Z曲げタイプ-SWCBS

カタログ |P.2-1919

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

板金取付板・ブラケット-Z曲げタイプ-SWCAS

4.3

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

板金取付板・ブラケット-Z曲げタイプ-SWBAS

4.6

通常出荷日：3 日目～

【板厚追加】板厚0.8～1.2mm、6mmを追加しました！軽量化・省スペース化...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
洗浄方法
洗浄無し
タイプ
SWCBS
材質証明書
対象

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。

未確定：候補が8型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

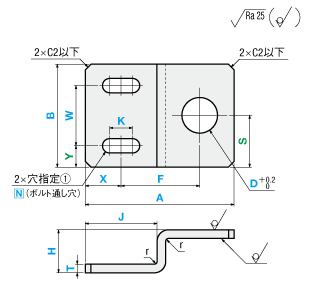

外形図

SWCBS

[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら

■穴種選択表

穴種	ボルト通し穴	公差付通し穴
Code	N	D
形状図	[ ! ] [ ! ]d寸法は規格表下部「N加工寸法表」参照

型式		[ M ]材質		[ S ]表面処理
Type	材質記号
SWCBS	SP	T0.8～3.2 T4.5～6.0	: SPCC : SPHC	－
	SPB			四三酸化鉄皮膜
	SPU			三価クロメート(白)
	SPK			三価クロメート(黒)
	AM	A5052		－
	AMW			アルマイト処理(白)
	AMB			アルマイト処理(黒)
	SUD	SUS304(2B)		－

規格表

型式

－

穴指定①
Code・呼び径

－

Type

－

材質記号

SWCBS

－

A80

－

B40

－

T2.3

－

H20

－

J50

－

X20

－

Y10

－

W20

－

F45

－

S20

－

D15

型式

指定1mm単位

選択

1mm単位

穴指定①

Type

材質記号

Code/指定方法

SWCBS

SP
SPB
SPU
SPK

20
～
200
[ ! ]

10
～
200

0.8 ・ 1.0 ・ 1.2 ・ 1.6
2.3 ・ 3.2 ・ 4.5 ・ 6.0

10
～
100

指定
0.1mm単位

N
(ボルト通し穴)*
0（穴無し）
3・4・5
6・8・10
（選択）
[ ! ]

指定
0.1mm単位

[ ! ]K≦N×5

3~30
（0.5mm単位）

AM
AMW
AMB

1.0 ・ 1.5 ・ 2.0 ・ 3.0

SUD

0.8 ・ 1.0 ・ 1.2 ・ 1.5
2.0 ・ 3.0 ・ 4.0

[ ! ]T≧3.0のとき、A≧30

[ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。

＊N加工寸法表

N指定値	通し穴径(d)
0	(穴無し)
3	3.5
4	4.5
5	5.5
6	6.5
8	9
10	11

追加工

Alterations

コーナーカット変更（2コーナー）

コーナーカット変更（4コーナー）

Code

WCC

Spec.

CC＝指定1mm単位　
[ ! ] 1≦CC≦10

指定方法

CCを型式末尾に追加
（例）～－CC10

WCC＝指定1mm単位　
[ ! ] 1≦WCC≦10

指定方法

WCCを型式末尾に追加
（例）～－WCC10

￥/1Code

200

400

仕様・加工限界

[ ! ]1. 許容差は下図を参照
＜加工寸法の普通許容差＞

商品	基準寸法の区分（A・H寸法）	6以下	6を超え 30以下	30を超え 120以下	120を超え 400以下
板金（曲げ加工品）	許容差（a・h）	±0.3	±0.5	±0.8	±1.2

※JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。

[ ! ]2. バリ高さ0.1以下
[ ! ]3. 曲げ角度公差±1°
[ ! ]4. 薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]5. 長穴は寸法により下記形状となる可能性があります。
（取付穴の機能に支障がない程度です）関連画像

[ ! ]6. 下図のf,b,h,gの各部には加工限界があります。

T			f(穴と曲げの距離)					b (穴と断面との距離)	h	g
SPCC SPHC	A5052	SUS304	通し穴		タップ穴		公差付穴曲げと平行な長穴
SPCC SPHC	A5052	SUS304	L曲げ	Z・凸曲げ	L曲げ	Z・凸曲げ	公差付穴曲げと平行な長穴
0.8	ー	0.8	2	3	-	-	3.5	1	5	5
1.0	1.0	1.0	2	3	3	5.5	3.5	1	5.5	5.5
1.2	ー	1.2	2	3	3	5.5	3.5	1	5.5	5.5
1.6	1.5	1.5	2	3.5	3	6	4	1	6	6
2.3	2.0	2.0	2	4.5	3	7	5	1.5	7	7
3.2	3.0	3.0	2	6.5	3	9	7	1.5	9	9
4.5	ー	4.0	3	7.5	4	11	8(9)	2	11	11
6.0	ー	ー	3	14	4	16	15	2.5	16	18

[ ! ]T4.0・T4.5の曲げと平行な長穴のfは（9）となります。
[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

[ ! ]7. プレスブレーキのブレーキ押さえによるキズが付きます。r・e・d寸法は目安となります。

T			曲げ後R	ブレーキキズ
T			曲げ後R	位置	深さ
SPCC SPHC	A5052	SUS304	（r）	（e）	（d）
0.8	ー	0.8	0.8	5	0.1
1.0	1.0	1.0	1	5	0.1
1.2	ー	1.2	1.2	5	0.1
1.6	1.5	1.5	1.5	6	0.1
2.3	2.0	2.0	2.0	7.5	0.1
3.2	3.0	3.0	3.0	10.5	0.2
4.5	ー	4.0	4.0	13.5	0.3
6.0	ー	ー	6.0	17	0.5

[ ! ] 曲げと穴の位置が近い場合、rが小さくなることがあります。

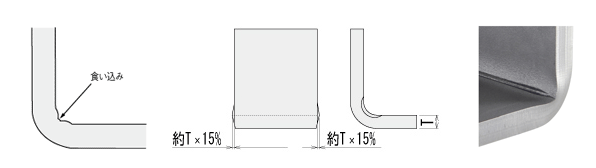

[ ! ]8. 曲げによる食い込み、及び膨らみが付きます。

[ ! ]9. 最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。

■材質（表面処理）、加工方法別の外観

	なし	四三酸化鉄皮膜	三価クロメート（白）	三価クロメート（黒）
	SP	SPB	SPU	SPK
SPCC T0.8～3.2
SPHC T4.5～6.0
SS400 （黒皮） T9.0

	なし	アルマイト処理（白）	アルマイト処理（黒）
	AM	AMW	AMB
A5052

	なし
	SUD
SUS304（2B) T0.8～6.0
SUS304（No.1） T9.0

使用例

センサ取付板

型番リスト

表示件数

型番

SWCBS-AM-A[20-200/1]-B[10-200/1]-T[1,1.5,2,3]

SWCBS-AMB-A[20-200/1]-B[10-200/1]-T[1,1.5,2,3]

SWCBS-AMW-A[20-200/1]-B[10-200/1]-T[1,1.5,2,3]

SWCBS-SP-A[20-200/1]-B[10-200/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

SWCBS-SPB-A[20-200/1]-B[10-200/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

SWCBS-SPK-A[20-200/1]-B[10-200/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

SWCBS-SPU-A[20-200/1]-B[10-200/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

SWCBS-SUD-A[20-200/1]-B[10-200/1]-T[0.8,1,1.2,1.5,2,3,4]

材質

表面処理

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	なし	20 ～ 200	10 ～ 200	1 ～ 3	A5052	なし	10	1個
A5052	アルマイト処理（黒）	20 ～ 200	10 ～ 200	1 ～ 3	A5052	アルマイト処理	10	1個
A5052	アルマイト処理（白）	20 ～ 200	10 ～ 200	1 ～ 3	A5052	アルマイト処理	10	1個
SPCC/SPHC	なし	20 ～ 200	10 ～ 200	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	なし	10	1個
SPCC/SPHC	四三酸化鉄皮膜	20 ～ 200	10 ～ 200	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	四三酸化鉄皮膜	10	1個
SPCC/SPHC	三価クロメート（黒）	20 ～ 200	10 ～ 200	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	三価クロメート	10	1個
SPCC/SPHC	三価クロメート（白）	20 ～ 200	10 ～ 200	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	三価クロメート	10	1個
SUS304（2B）	なし	20 ～ 200	10 ～ 200	0.8 ～ 4	SUS304	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	SL-SWCBS-AM
- ( - )	10日目	SL-SWCBS-AMB
- ( - )	10日目	SL-SWCBS-AMW
- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	5日目	SL-SWCBS-SPK
- ( - )	5日目	SL-SWCBS-SPU
- ( - )	3日目	SL-SWCBS-SUD

基本情報

【板厚追加】板厚0.8～1.2mm、6mmを追加しました！
軽量化・省スペース化、重量物の連結など用途に合わせてご利用ください。
鉄・アルミ・ステンレスからご選定頂けるZ曲げ板金ブラケットです。
汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。

技術情報

納期・価格

価格表

・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	B	T	本体価格￥基準単価
			SPCC / SPHC / SS400			A5052			SUS304
			処理無し	四三酸化鉄皮膜	三価クロメート（白・黒）	処理無し	アルマイト処理（白）	アルマイト処理（黒）	処理無し
			SP	SPB	SPU SPK	AM	AMW	AMB	SUD
20～100	10～100	0.8～1.6	1,820	1,970	1,970	2,270	2,790	2,900	2,080
		2.0～2.3	1,960	2,130	2,130	2,270	2,830	2,930	2,290
		3.0～3.2	2,080	2,260	2,260	2,270	2,850	2,950	2,520
		4.0～4.5	2,260	2,450	2,450	-	-	-	2,880
		6.0	2,260	2,460	2,460	-	-	-	-
	101～200	0.8～1.6	2,220	2,420	2,420	2,890	4,810	5,090	2,880
		2.0～2.3	2,310	2,520	2,520	2,890	4,810	5,090	3,170
		3.0～3.2	2,310	2,550	2,550	2,890	4,810	5,090	3,170
		4.0～4.5	2,450	2,710	2,710	-	-	-	3,750
		6.0	2,450	2,770	2,770	-	-	-	-
101～200	10～100	0.8～1.6	2,220	2,420	2,420	2,890	4,810	5,090	2,880
		2.0～2.3	2,310	2,520	2,520	2,890	4,810	5,090	3,170
		3.0～3.2	2,310	2,550	2,550	2,890	4,810	5,090	3,170
		4.0～4.5	2,450	2,710	2,710	-	-	-	3,750
		6.0	2,450	2,770	2,770	-	-	-	-
	101～200	0.8～1.6	2,490	2,770	2,770	3,520	5,970	6,240	3,830
		2.0～2.3	2,490	2,780	2,780	3,520	5,970	6,240	3,830
		3.0～3.2	2,490	2,810	2,810	3,520	5,970	6,240	3,830
		4.0～4.5	2,700	3,060	3,060	-	-	-	4,350
		6.0	2,700	3,120	3,120	-	-	-	-

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1〜3	4〜7	8〜19	20〜39	40〜100	101～
値引率	基準価格	35%	40%	50%	50%	お見積り
出荷日	通常			＋2日	＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

材質記号
●SP・AM・SUD

日目出荷

●SPB・SPU・SPK・AMW・AMB

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
板金取付板・ブラケット-Z曲げタイプ-SWCAS
鉄・アルミ・ステンレスからご選定いただけるZ曲げ板金ブラケットです。汎用的な穴パターンをご用意しております。
ミスミ
板金取付板・ブラケット-Z曲げタイプ-SWBAS
鉄・アルミ・ステンレスからご選定いただけるZ曲げ板金ブラケットです。汎用的な穴パターンをご用意しております。
ミスミ
板金取付板・ブラケット-Z曲げタイプ-SWBZS
鉄・アルミ・ステンレスからご選定いただけるZ曲げ板金ブラケットです。汎用的な穴パターンをご用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
