L型板金取付板・ブラケット－フリー寸法タイプ－ FADBS・FADBR

カタログ |P.2-1907

平均満足度4.0

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

L型板金取付板・ブラケット－フリー寸法タイプ－ FAMCS・FAMCR

4.3

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

L型板金取付板・ブラケット－フリー寸法タイプ－ FAMDS・FAMDR

4.3

通常出荷日：3 日目～

コーナーR形状を追加しました。追加工より大きさ変更可能です。鉄・アルミ・ステン...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
板金
部品取付穴
なし
長穴
あり
穴位置
フリー寸法
正面穴数
2
底面穴数
2
洗浄方法
洗浄無し
材質証明書
対象

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。

未確定：候補が26型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

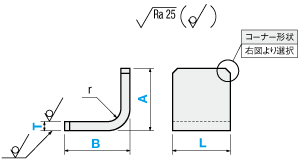

外形図

FADBS　FADBR

（共通寸法）

コーナー形状仕様
コーナーカット	コーナーR
FADBS	FADBR
4×C2以下	4×R2以下

[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら
[ ! ]K寸法：K≦NA×5

■穴種選択表

穴種

ボルト通し穴

タップ穴（並目）

Code

N・NA

形状図

[ ! ]

[ ! ]d寸法は規格表下部
「N・NA加工寸法表」参照

型式		[ M ]材質		[ S ]表面処理
Type	材質記号	[ M ]材質		[ S ]表面処理
FADBS FADBR	SP	T0.8～3.2 　T4.5～6.0 　T9.0	: SPCC : SPHC : SS400(黒皮)	－
	SPB			四三酸化鉄皮膜
	SPU			三価クロメート(白)
	SPK			三価クロメート(黒)
	AM	A5052		－
	AMW			アルマイト処理(白)
	AMB			アルマイト処理(黒)
	SUD	T0.8～6.0 　T9.0	: SUS304(2B) : SUS304(No.1)	－

規格表

型式

－

穴指定①
Code・呼び径

－

穴指定②
Code・呼び径

－

Type

－

材質記号

FADBS

－

T2.3

－

A30

－

B20

－

L20

－

X15

－

H15

－

G10

－

S10

－

NA3

－

型式

選択

指定1mm単位

穴指定①

穴指定②

Type

材質記号

Code/指定方法

FADBS
FADBR

SP
SPB
SPU
SPK

0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3
3.2 ・ 4.5 ・ 6.0 ・ 9.0

20
～
200
（300）
[ ! ]

15
～
200

[ ! ]

10
～
200

[ ! ]

指定
0.1mm単位

N
(ボルト通し穴)
0・3・4・5
6・8・10
（選択）
[ ! ]

M
(タップ穴)
0・３・4・5
6・8・10
（選択）
[ ! ]

指定
0.1mm単位

NA
(ボルト通し穴)
0・3・4・5
6・8・10
（選択）
[ ! ]

指定
0.1mm単位
[ ! ]K≦NA×5

AM
AMW
AMB

1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0

SUD

0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0
3.0 ・ 4.0 ・ 5.0 ・ 6.0 ・ 9.0

[ ! ]T6.0は、A≦300, B≧20, L≧20
[ ! ]T9.0は、A≦300, B≧32, L≧20
[ ! ]穴が端面や曲げ部に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。

[ ! ]N・NA加工寸法表

N・NA指定値	通し穴径(d)
0	(穴無し)
3	3.5
4	4.5
5	5.5
6	6.5
8	9
10	11

[ ! ]穴加工対応表

T	N・NA（ボルト通し穴）	M（タップ穴）
0.8	0・3・4・5・6・8・10	0
1.0、1.2		0・3
1.5、1.6		0・3・4
2.0、2.3		0・3・4・5・6
3.0、3.2		0・3・4・5・6・8
4.0～6.0		0・3・4・5・6・8・10
9.0	0・5・6・8・10	0・5・6・8・10

[ ! ]AM/AMW/AMBはT1.0時タップ穴不可

追加工

Alterations	長穴角度変更	コーナーR加工
Alterations		A面のみ適応
Code	RC	CR
Spec.	長穴を上図のように変更します。 [ ! ]寸法関係に注意指定方法 RCを型式末尾に追加（例）～－RC	CR=指定1mm単位 1≦CR≦10 指定方法型式末尾に追加（例）～－CR5
￥/1Code	無料	600

仕様・加工限界

[ ! ]許容差は下図を参照
＜加工寸法の普通許容差＞

商品	基準寸法の区分（A・B寸法）	6以下	6を超え 30以下	30を超え 120以下	120を超え 400以下
板金（曲げ加工品）	許容差（a・b）	±0.3	±0.5	±0.8	±1.2

※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
[ ! ]バリ高さ0.1以下
[ ! ]曲げ角度公差±1°

[ ! ]薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。

[ ! ]穴無し仕様に変更した場合、アルマイト処理は下図のような吊るし穴があく場合があります。

[ ! ]長穴は寸法によっては下記形状となる可能性があります。
(取付穴の機能に支障がない程度です) 関連画像

[ ! ]下図のf,b,gの各部には加工限界があります。

T			f(穴と曲げの距離)					b (穴と断面との距離)	g
SPCC SPHC SS400	A5052	SUS304	通し穴		タップ穴		公差付穴曲げと平行な長穴
SPCC SPHC SS400	A5052	SUS304	L曲げ	Z・凸曲げ	L曲げ	Z・凸曲げ	公差付穴曲げと平行な長穴
0.8	ー	0.8	2	3	ー	ー	3.5	1	5
1.0	1.0	1.0	2	3	3	5.5	3.5	1	5.5
1.2	ー	1.2	2	3	3	5.5	3.5	1	5.5
1.6	1.5	1.5	2	3.5	3	6	4	1	6
2.3	2.0	2.0	2	4.5	3	7	5	1.5	7
3.2	3.0	3.0	2	6.5	3	9	7	1.5	9
4.5	4.0	4.0	3	7.5	4	11	8(9)	2	11
ー	5.0	5.0	3	14	4	16	15	2.5	18
6.0	ー	6.0	3	14	4	16	15	2.5	18
9.0	ー	9.0	20	ー	20.5	ー	20	4	20

[ ! ]T4.0・T4.5の曲げと平行な長穴のfは（9）となります。
[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

[ ! ]プレスブレーキのブレーキ押さえによるキズが付きます。r・e・d寸法は目安となります。

T			曲げ後R	ブレーキキズ
T			曲げ後R	位置	深さ
SPCC SPHC SS400	A5052	SUS304	（r）	（e）	（d）
0.8	ー	0.8	0.8	5	0.1
1.0	1.0	1.0	1	5	0.1
1.2	ー	1.2	1.2	5	0.1
1.6	1.5	1.5	1.5	6	0.1
2.3	2.0	2.0	2.0	7.5	0.1
3.2	3.0	3.0	3.0	10.5	0.2
4.5	4.0	4.0	4.0	13.5	0.3
ー	5.0	5.0	5.0	17	0.5
6.0	ー	6.0	6.0	17	0.5
9.0	ー	9.0	9.0	27	0.8

[ ! ] 曲げと穴の位置が近い場合、rが小さくなることがあります。

[ ! ]曲げによる食い込み、及び膨らみが付きます。

[ ! ]最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。

■材質（表面処理）、加工方法別の外観

	なし	四三酸化鉄皮膜	三価クロメート（白）	三価クロメート（黒）
	SP	SPB	SPU	SPK
SPCC T0.8～3.2
SPHC T4.5～6.0
SS400 （黒皮） T9.0

	なし	アルマイト処理（白）	アルマイト処理（黒）
	AM	AMW	AMB
A5052

	なし
	SUD
SUS304 （2B) T0.8～6.0
SUS304（No.1） T9.0

使用例

センサ取付板

型番リスト

表示件数

型番

FADBR-AM-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

FADBR-AMB-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

FADBR-AMW-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

FADBR-SP-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBR-SP-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBR-SPB-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBR-SPB-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBR-SPK-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBR-SPK-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBR-SPU-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBR-SPU-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBR-SUD-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBR-SUD-T[0.8,1,1.2,1.5,2,3,4,5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBS-AM-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

FADBS-AMB-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

FADBS-AMW-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

FADBS-SP-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBS-SP-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBS-SPB-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBS-SPB-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBS-SPK-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBS-SPK-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBS-SPU-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBS-SPU-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBS-SUD-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

FADBS-SUD-T[0.8,1,1.2,1.5,2,3,4,5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

詳細材質

材質

表面処理

コーナー形状仕様

板厚 T

(mm)

外形寸法 A

(mm)

外形寸法 B

(mm)

外形寸法 L

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	A5052	なし	コーナーR	1 ～ 5	20 ～ 200	15 ～ 200	10 ～ 200	A5052	なし	10	1個
A5052	A5052	アルマイト処理（黒）	コーナーR	1 ～ 5	20 ～ 200	15 ～ 200	10 ～ 200	A5052	アルマイト処理	10	1個
A5052	A5052	アルマイト処理（白）	コーナーR	1 ～ 5	20 ～ 200	15 ～ 200	10 ～ 200	A5052	アルマイト処理	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーR	9	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーR	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	コーナーR	9	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	コーナーR	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	コーナーR	9	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	コーナーR	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	コーナーR	9	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	コーナーR	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーR	9	20 ～ 300	15 ～ 200	10 ～ 200	SUS304	なし	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーR	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SUS304	なし	10	1個
A5052	A5052	なし	コーナーカット	1 ～ 5	20 ～ 200	15 ～ 200	10 ～ 200	A5052	なし	10	1個
A5052	A5052	アルマイト処理（黒）	コーナーカット	1 ～ 5	20 ～ 200	15 ～ 200	10 ～ 200	A5052	アルマイト処理	10	1個
A5052	A5052	アルマイト処理（白）	コーナーカット	1 ～ 5	20 ～ 200	15 ～ 200	10 ～ 200	A5052	アルマイト処理	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーカット	9	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーカット	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	コーナーカット	9	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	コーナーカット	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	コーナーカット	9	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	コーナーカット	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	コーナーカット	9	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	コーナーカット	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーカット	9	20 ～ 300	15 ～ 200	10 ～ 200	SUS304	なし	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーカット	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SUS304	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	8日目	-
- ( - )	5日目	-
- ( - )	8日目	-
- ( - )	3日目	-
- ( - )	8日目	-
- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-FADBS-AM
- ( - )	5日目	SL-FADBS-AMB
- ( - )	5日目	SL-FADBS-AMW
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	8日目	-
- ( - )	5日目	-
- ( - )	8日目	SL-FADBS-SPK
- ( - )	3日目	SL-FADBS-SPK
- ( - )	8日目	SL-FADBS-SPU
- ( - )	3日目	SL-FADBS-SPU
- ( - )	5日目	SL-FADBS-SUD
- ( - )	3日目	SL-FADBS-SUD

基本情報

コーナーR形状を追加しました。追加工より大きさ変更可能です。
鉄・アルミ・ステンレスからご選定頂けるL型板金ブラケットです。
汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。

技術情報

納期・価格

価格表

・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	B	T	￥基準単価
			SPCC / SPHC / SS400				A5052			SUS304
			処理無し	四三酸化鉄皮膜	三価クロメート（白）	三価クロメート（黒）	処理無し	アルマイト処理（白）	アルマイト処理（黒）	処理無し
			SP	SPB	SPU	SPK	AM	AMW	AMB	SUD
20~100	10~100	0.8~1.6	2,020	2,160	2,160	2,160	2,220	2,870	3,000	2,240
		2.0~3.2	2,190	2,340	2,340	2,340	2,260	2,920	3,040	2,540
		4.0~5.0	2,450	2,620	2,620	2,620	2,940	3,790	3,950	3,010
		6.0	2,450	2,620	2,620	2,620	-	-	-	3,010
		9.0	2,750	2,940	2,940	3,180	-	-	-	5,560
	101~200	0.8~1.6	3,040	3,240	3,240	3,240	4,000	5,110	5,320	4,020
		2.0~3.2	3,290	3,510	3,510	3,510	4,070	5,180	5,400	4,580
		4.0~5.0	3,680	3,920	3,920	3,920	5,280	6,730	7,000	5,400
		6.0	3,680	3,920	3,920	3,920	-	-	-	5,400
		9.0	4,120	4,380	4,380	4,380	-	-	-	8,890
101~200	10~100	0.8~1.6	2,730	2,930	2,930	2,930	3,590	4,610	4,780	3,630
		2.0~3.2	2,960	3,170	3,170	3,170	3,660	4,670	4,840	4,120
		4.0~5.0	3,190	3,510	3,510	3,510	4,760	6,060	6,310	4,870
		6.0	3,190	3,510	3,510	3,510	-	-	-	4,870
		9.0	3,440	3,890	3,890	3,890	-	-	-	7,440
	101~200	0.8~1.6	3,830	4,050	4,050	4,050	5,400	6,910	7,190	5,430
		2.0~3.2	4,160	4,420	4,420	4,420	5,500	7,020	7,290	6,180
		4.0~5.0	4,470	4,850	4,850	4,850	7,140	9,110	9,460	7,300
		6.0	4,470	4,850	4,850	4,850	-	-	-	7,300
		9.0	4,810	5,330	5,330	5,490	-	-	-	11,580
201~300	10~100	6.0	4,030	4,430	4,430	4,430	-	-	-	8,550
	10~100	9.0	4,340	4,870	4,870	5,170	-	-	-	11,930
	101~200	6.0	6,040	6,550	6,550	6,550	-	-	-	10,960
	101~200	9.0	6,500	7,190	7,190	7,680	-	-	-	16,140

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1〜3	4〜7	8〜19	20〜39	40〜100	101～
値引率	基準価格	35%	40%	45%	50%	お見積り
出荷日	通常			＋2日	＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

材質記号
●SP・SPU・SPK・SUD（T9.0を除く）
●AM

日目出荷

				ご注文締切
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1.350円
[ ! ]SP・AM・SUDのみ

●SPB（T9.0を除く）
●AMW・AMB

日目出荷

●SP・SUD（T9.0）

日目出荷

●SPB・SPU・SPK（T9.0）

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
Ｌ型板金　取付板・ブラケット－センター振り分けタイプ－ FSLAS
鉄・アルミ・ステンレスからご選定いただけるL型板金ブラケットです。従来品よりも寸法指定箇所が少なく、簡単に型番が選定可能です。
ミスミ
L型板金取付板・ブラケット－フリー寸法タイプ－ FACAS・FACAR
鉄・アルミ・ステンレスからご選定いただけるL型板金ブラケットです。汎用的な穴パターンをご用意しております。
ミスミ
Ｌ型板金　取付板・ブラケット－センター振り分けタイプ－ FSMAS
鉄・アルミ・ステンレスからご選定いただけるL型板金ブラケットです。従来品よりも寸法指定箇所が少なく、簡単に型番が選定可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

L型板金取付板・ブラケット－フリー寸法タイプ－ FADBS・FADBRのレビュー

4平均満足度：4.04件のレビュー

星5
25%
星4
50%
星3
25%
星2
0%
星1
0%

治具の固定に使用しています

満足度：3.02022/09/21

社内で製作した治具をこの商品で挟み込んで固定する装置に使用しています。寸法指定で指示でき品質は良かったです。可もなく不可...もっと読む

0人が参考にしています。

コンベアのサイドガイド支持用

満足度：4.02019/12/11

本品を複数使い、コンベアのサイドガイドの支持に使っている。汎用部品として使いやすい。

0人が参考にしています。

センサ取付用ブラケット

満足度：4.02018/03/31

細かく寸法が設定でき設計がしやすいです。価格がもう少し安ければ、使用頻度が増えると思います。

0人が参考にしています。

商品展示会用のブラケット

満足度：5.02017/09/14

外形寸法指定はもちろんですが、オプションを使用で様々な形状に対応します。なにより、指定形状を反映したCADデータをダイ...もっと読む

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 L型板金取付板・ブラケット－フリー寸法タイプ－ FADBS・FADBR	【クリーン洗浄品】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FADBS	【ふっ素樹脂コーティング】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FADBS	L型板金取付板・ブラケット－フリー寸法タイプ－ FAMAS・FAMAR	L型板金取付板・ブラケット－フリー寸法タイプ－ FADAS・FADAR	L型板金取付板・ブラケット－フリー寸法タイプ－ FALCS・FALCR
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	6日目〜	9日目	3日目〜	3日目〜	3日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	すべり性	該当なし	該当なし	該当なし
種類	板金	板金	板金	板金	板金	板金
部品取付穴	なし	なし	なし	なし	なし	あり
長穴	あり	あり	あり	なし	なし	あり
