外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

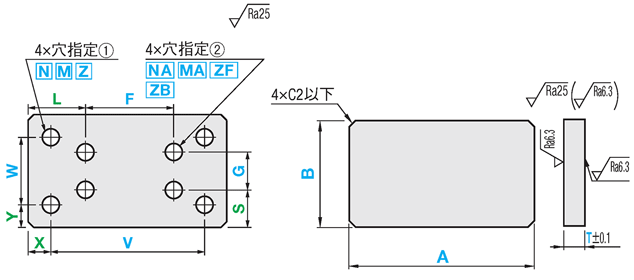

HFMDB （共通寸法）

[ ! ]

(穴加工)

[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]板厚（T）公差を変更可能（追加工参照）
[ ! ]板厚平行度は100mmに対して0.05
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他精度基準は>>こちら参照
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>> こちら参照）

■穴種選択表

穴種

タップ穴

ボルト通し穴

ザグリ表

ザグリ裏

通し穴

Code

M・MA

N・NA

Z・ZF

形状図

加工
仕様

タップ有効長
最大M・MA×2
[ ! ]T≧M・MA×3のとき、
タップ下穴が貫通しない
場合があります。

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12	14	16
d・h	3.5	4.5	5.5	6.5	9	11	14	16	18
d₁	6.5	8	9.5	11	14	18	20	23	26

寸法	公差
3.0～6.0	±0.1
6.5～30.0	±0.2

■加工限界
　穴と穴、穴と端面の肉厚に加工限界があります。
　（例：下図b部）
　限界値はこちらを参照

型式		[ M ]材質	[ S ]表面処理
Type	材質記号	[ M ]材質	[ S ]表面処理
HFMDB	ＳＣ	S50C	－
	ＳＣＢ		四三酸化鉄皮膜
	ＳＣＭ		無電解ニッケルメッキ
	ＡＭ	A5052	－
	ＡＭＷ		アルマイト処理(白)
	ＡＭＢ		アルマイト処理(黒)
	ＳＵ	SUS304	－

規格表

型式

−

穴指定①
Code・
呼び径

−

穴指定②
Code・
呼び径

−

Type

−

材質記号

HFMCC

−

AMB

−

A100

−

B80

−

T10

−

X15

−

V70

−

Y10

−

W60

−

L50

−

H40

−

D30

−

F50

−

MA6

型式

指定0.1mm単位

穴指定①

穴指定②

Type

材質記号

Code

呼び径

Code

呼び径

HFMDB

SC
SCB
SCM
AM
AMW
AMB
SU

25.0
～
200.0

10.0
～
200.0

3.0
～
30.0
[ ! ]

指定0.1mm
単位

N [ ! ]
M
Z [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照

0
(穴なし)
3
4
5
6
8
10
12
14
16

指定0.1mm
単位

NA [ ! ]
MA
ZF [ ! ]
ZB [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照

0
(穴なし)
3
4
5
6
8
10
12
14
16

　 [ ! ]AMW・AMBはT≧5　[ ! ]SUはT≦25.0

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

コーナーカット変更

板厚（T寸）公差変更

TKCTHC

Code

TKC・THC

Spec.

コーナーカットを変更します。
CC=指定1mm単位
[ ! ]1≦CC≦50

指定方法

CCを型式末尾に追加
（例）～－CC10

板厚（T寸）の公差を変更します。
TKC：公差±0.05
THC：公差±0.02
[ ! ]材質記号SC・SCB・SCMのみ適用
[ NG ]TKC・THCは同時指定不可

指定方法

TKCまたはTHCを型式末尾に追加
（例）～－TKC、～－THC

￥/1Code

CC	1～10	800
	11～30	1,200
	31～50	1,500

TKC	900
THC	1,000

型番リスト

表示件数

型番

HFMDB-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

HFMDB-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

HFMDB-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

HFMDB-SC-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

HFMDB-SCB-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

HFMDB-SCM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

HFMDB-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

詳細材質

表面処理

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	-	10	1個
A5052	アルマイト処理（黒）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理	10	1個
A5052	アルマイト処理（白）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理	10	1個
S50C	なし	25 ～ 200	10 ～ 200	3 ～ 30	S50C	-	10	1個
S50C	四三酸化鉄皮膜	25 ～ 200	10 ～ 200	3 ～ 30	S50C	四三酸化鉄皮膜	10	1個
S50C	無電解ニッケルメッキ	25 ～ 200	10 ～ 200	3 ～ 30	S50C	無電解ニッケルメッキ	10	1個
SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	SL-HFMDB-AM
- ( - )	12日目	SL-HFMDB-AMB
- ( - )	12日目	SL-HFMDB-AMW
- ( - )	3日目	-
- ( - )	10日目	-
- ( - )	10日目	SL-HFMDB-SCM
- ( - )	3日目	SL-HFMDB-SU

基本情報

6面フライス加工のブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。板圧も寸法フリーにて指定可能です。
