WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちらよりご請求ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が8型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

規格表

追加工

規格表

型式	−	L
HFSP8−6060	−	600

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		材質	表面処理	L 指定0.5mm単位	フレームシリーズ	T	A	￥基準単価 300mm未満	￥基準単価/m 300mm以上	追加工価格(本体＋)				タップ穴あけ(こちら参照)				高精度カット
										ザグリ穴あけ XA〜XE(1列あたり)		レンチ穴あけ AV〜EV(1列あたり)		タップ形状	左	右	両方	SC
															LTP	RTP	TPW
HFSP8	4545	A6005CSS-T5	白アルマイト	100〜3000	HFS8−45	44	45	1,320	4,420	Z6 d6.5 d111 Z8 d9 d114	250	D8 φ8	150	M12深さ18 (φ12.5はヘリサート挿入)	400	400	800	840
	5050					49	50	1,800	6,010
	6060					59	60	2,220	7,440		250		150		400	400	800
	9090					89	90	3,080	10,310		−		300	M8深さ24	800	800	1,600
GFSP8	4545	A6061SS-T6相当			GFS8−45	44	45	1,420	4,580		250		150	M12深さ18 (φ12.5はヘリサート挿入)	400	400	800
	5050					49	50	1,940	6,220
	6060					59	60	2,400	7,700		250		150		400	400	800
	9090					89	90	3,330	10,690		−		300	M12深さ36	800	800	1,600

[ ! ]アルマイト処理無し、黒アルマイト処理及び長さ3000mm以上ご要望の場合、カタログ規格外サービス>>こちらお問い合わせください。

追加工

[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-」表記のものは適用不可となります。
●フレームに用いるナット
こちら～こちらのアルミフレーム用ナットをご使用ください。

Alterations

ザグリ穴追加工

レンチ穴追加工

高精度カット

Code

Z
選択

Spec.

d₁

左端面からの距離mm

1500mm以下

穴サイズ
穴位置の指示

6.5

7～（L−7）

L寸±0.2

ザグリ穴加工方向

レンチ穴加工方向

＊1 　断面が長方形（縦）の場合、長手方向が60mmを超えるフレームにはザグリ穴追加工を使用できません。
＊2 　断面がＬ型の場合、長手方向が60mmを超えるフレームには、低い段のみにザグリ穴加工をします。
[ ! ]断面がＬ型の場合、低い段を奥にし左端面からの距離を選択します。

分類	追加工名称	追加工コード例	内容	カタログ
> 端面タップ加工	端面タップ (センター穴)	LTP/RTP/TPW LHP/RHP/HPW	フレームにタップ加工を行ないます。この加工が必要なブラインドジョイント（スクリュージョイント / シンプルジョイント）	カタログ
> ザグリ穴あけ	指定位置ザグリ穴	Z6-XA○○	左端面から任意の位置にザグリ穴をあけます。フレーム同士の締結やテーブルなどの取り付けにご利用いただけます。・1方向につき5個まであけることができます。・1つの面に溝が複数列あるフレームでは全ての溝にザグリ穴は加工されます。 [ ! ]平行面取りフレームの場合のフレームの置き方は、フライス面が上下にきます。	カタログ
> レンチ穴あけ	指定位置レンチ穴	AV/BV/CV/DV/EV	左端面から任意の位置にレンチ穴をあけます。梁部など、フレームの端部以外でのブラインドジョイント締結の際にご利用いただけます。 [ ! ]平行面取りフレームの場合のフレームの置き方は、フライス面が上下にきます。	カタログ
> カット方法変更	高精度カット	SC	全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。 ※ L≦1500のみ適用可	カタログ

8-45シリーズ関連部品

アルミフレームアクセサリ

商品名	ブラケット	ブラインドジョイント	ナット	フレームキャップ	溝カバー
写真
カタログページ	8-45シリーズカタログ	8-45シリーズカタログ	8-45シリーズカタログ	8-45シリーズカタログ	8-45シリーズカタログ
商品ページ	こちら	こちら	こちら	こちら	こちら
総合情報ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

[ ! ]「平行面取り」タイプの対応フレームキャップについては、以下をご確認ください。

・HFSP　標準タイプ
樹脂製フレームキャップがご使用いただけますが、取付時にフライス面側がそれぞれ0.5mm程出っ張るため、その部分を削ってご使用ください。

・GFSP　高剛性タイプ
高剛性用プレートのフレームキャップは、フライス面側が出っ張るため、ご使用いただけません。
樹脂製フレームキャップの「GFC」タイプをご使用の場合は、取付時にフライス面側がそれぞれ0.5mm程出っ張るため、その部分を削ってご使用ください。

選定サポート情報

■フレーム接続方法
フレームの接続方法は大別すると以下の２つになります。さまざまな接続方法例を確認ください。

	ブラケット	ブラインドジョイント
接続例
特徴	・フレームの外側で接続・任意の位置に移動可・美観に劣る	・フレームの内側で接続・美観に優れる・フレームに加工が必要

■アルミフレーム許容目安荷重(たわみ量)の考え方
[ ! ]許容目安荷重は、フレームたわみ量が長さ1000mmあたり1mm以内の荷重になります。
これを超えたたわみでも破損は起こりませんが、実用上の最大たわみと見てください。（許容たわみ量目安は長さに比例します。例　500mm⇒0.5mm 2000mm⇒2mm）
アルミフレーム強度目安表または、たわみ算出簡易表/たわみ算出計算式からご検討ください。

使用例

[ ! ]押出材の為、ねじれが生じます。基準面に固定してご使用されることをおすすめします。
アルミフレームの公差データは、こちらをご参照ください。

基準面にボタンボルトを仮止めし、
ボルトの頭をフレームの溝に通しながら、
フレームを固定位置までスライドさせます。

レンチ穴からレンチを通し、
ボルトを締め込みます。

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

GFSP8-4545-[100-3000/0.5]

GFSP8-5050-[100-3000/0.5]

GFSP8-6060-[100-3000/0.5]

GFSP8-9090-[100-3000/0.5]

HFSP8-4545-[100-3000/0.5]

HFSP8-5050-[100-3000/0.5]

HFSP8-6060-[100-3000/0.5]

HFSP8-9090-[100-3000/0.5]

基準フレーム幅

(mm)

フレームサイズ

フレームタイプ

フレーム溝数

材質

全長 L

(mm)

材質証明書：材質

RoHS?

最小発注数量

45	45×45	GFS（高剛性タイプ）	1列溝×1列溝	A6061SS-T6相当	100 ～ 3000	A6061SS-T6相当	10	1個
50	50×50	GFS（高剛性タイプ）	1列溝×1列溝	A6061SS-T6相当	100 ～ 3000	A6061SS-T6相当	10	1個
60	60×60	GFS（高剛性タイプ）	1列溝×1列溝	A6061SS-T6相当	100 ～ 3000	A6061SS-T6相当	10	1個
90	90×90	GFS（高剛性タイプ）	2列溝×2列溝	A6061SS-T6相当	100 ～ 3000	A6061SS-T6相当	10	1個
45	45×45	HFS（標準タイプ）	1列溝×1列溝	A6005CSS-T5	100 ～ 3000	A6005CSS-T5	10	1個
50	50×50	HFS（標準タイプ）	1列溝×1列溝	A6005CSS-T5	100 ～ 3000	A6005CSS-T5	10	1個
60	60×60	HFS（標準タイプ）	1列溝×1列溝	A6005CSS-T5	100 ～ 3000	A6005CSS-T5	10	1個
90	90×90	HFS（標準タイプ）	2列溝×2列溝	A6005CSS-T5	100 ～ 3000	A6005CSS-T5	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

8-45シリーズの上下面にフライス加工をしています。リニアガイド等に御使用頂けます。
■8-45シリーズとは
溝幅10mmのアルミフレームです。M8のボルトに適用します。
切断面・追加工部には表面処理がされていません。

ご注意

WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちらよりご請求ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

技術情報

納期・価格

価格表

L＝300mm未満の場合￥基準単価＝販売単価
L＝300mm以上の場合￥基準単価/m×指定全長＝販売単価
（例）：HFSP8−4545−600
4,420×0.6m＝2,650円
（1円単位は切り捨て） ■指定長フレーム
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

タイプ	型式	L指定0.5mm単位	￥基準単価300mm未満	￥スライド単価300mm未満		￥基準単価/m300mm以上	￥スライド単価/m300mm以上
タイプ	型式	L指定0.5mm単位	1～9本	10～50	51～	1～9本	10～50	51～
HFS	HFSP8－4545	100～3000	1,320	1,247	1,054	4,420	4,200	3,520
HFS	HFSP8－5050	100～3000	1,800	1,704	1,437	6,010	5,700	4,790
HFS	HFSP8－6060	100～3000	2,220	2,109	1,777	7,440	7,070	5,930
HFS	HFSP8－9090	100～3000	3,080	2,929	2,465	10,310	9,790	8,220
GFS	GFSP8－4545	100～3000	1,420	1,356	1,139	4,580	4,350	3,650
GFS	GFSP8－5050	100～3000	1,940	1,851	1,556	6,220	5,910	4,960
GFS	GFSP8－6060	100～3000	2,400	2,287	1,921	7,700	7,310	6,140
GFS	GFSP8－9090	100～3000	3,330	3,167	2,661	10,690	10,140	8,520

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1～9	10～50	51～
値引率	基準単価	5%	15%
出荷日	通常		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

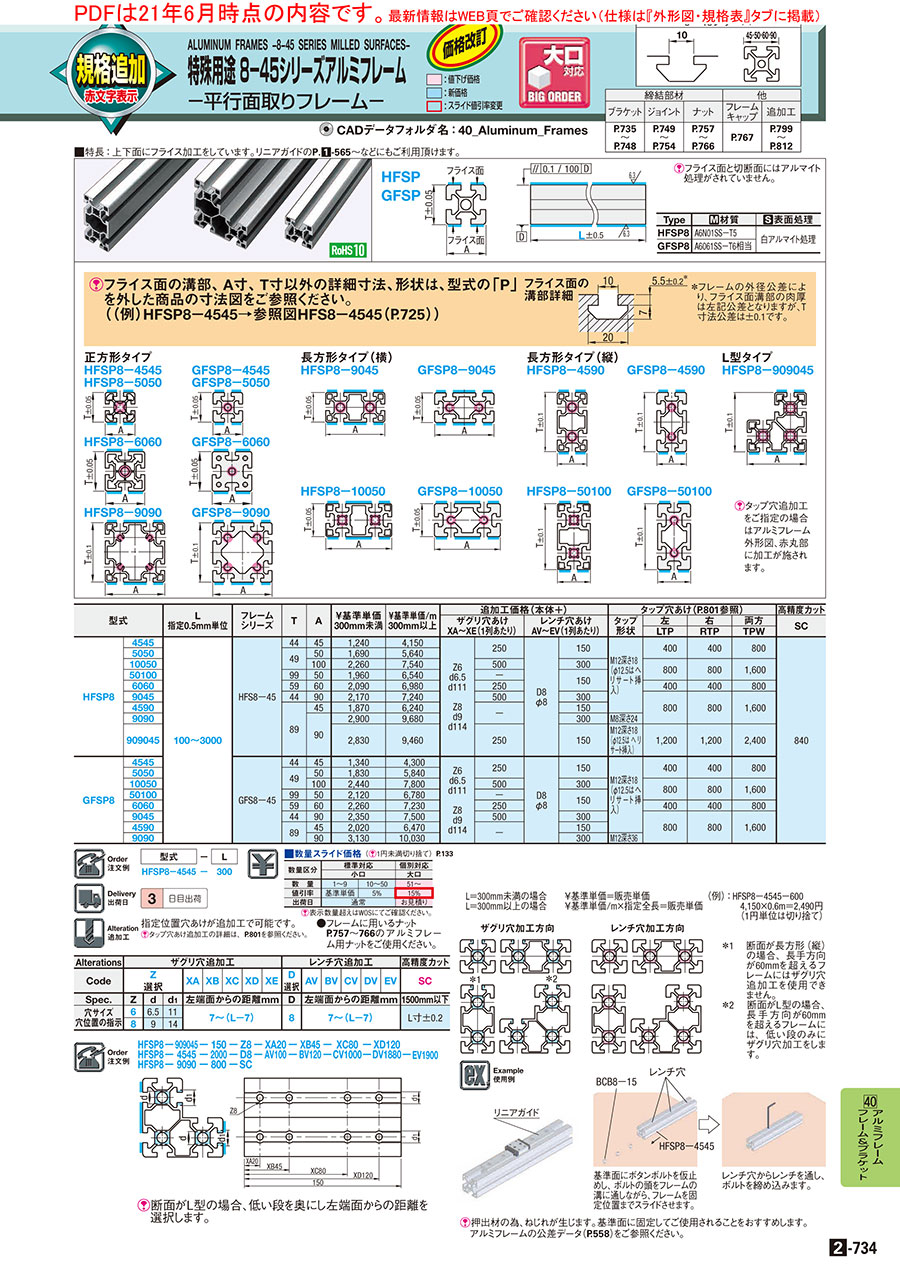

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
