型番:

HFSP8-808040-[100-3000/0.5]

解除

HFSP8-808040-[100-3000/0.5]の仕様・寸法情報

フレーム形状

L形状

フレームシリーズ

[ミスミ　8シリーズ（溝幅10mm）] 8シリーズ

基準フレーム幅(mm)

フレームタイプ

HFS（標準タイプ）

表面処理

白アルマイト処理

表面面取り加工

あり

材質

A6005CSS-T5

フレームサイズ幅(mm)

フレームサイズ厚さ(mm)

L寸固定・指定

指定

フレームサイズ L型幅(mm)

全長 L(mm)

100 ～ 3000

材質証明書

対象

材質証明書：材質

A6005CSS-T5

材質証明書：表面処理

白アルマイト処理

RoHS?

外形図・規格表
型番リスト
詳細情報

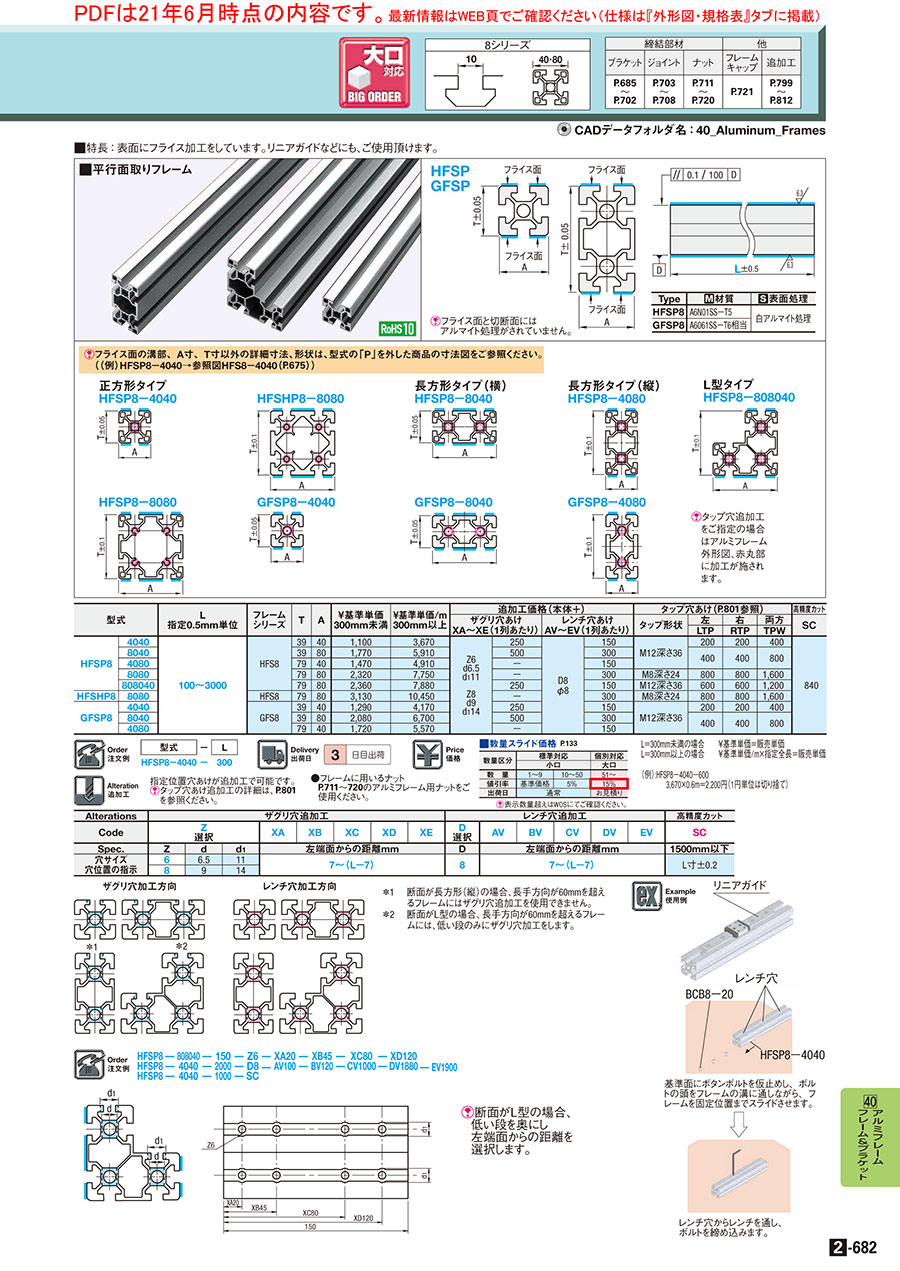

カタログ

外形図・規格表

HFSP

L型タイプ
HFSP8−808040

■8シリーズとは：溝幅10mmのアルミフレームです。M8のボルトに適用します。
[ ! ]フライス面と切断面にはアルマイト処理がされていません。
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。
[ ! ]フライス面の溝部、A寸、T寸以外の詳細寸法、端面タップ追加工サイズについては、型式の「P」を外した商品の寸法図をご参照ください。
　（（例）HFSP8−4040>参照図HFS8−4040（こちら））

指定長フレーム規格表

型式	−	L
HFSP8−808040	−	300

タイプ	材質	表面処理	型式	L指定0.5mm単位	Ｔ	A
HFS	A6005CSS-T5	白アルマイト	HFSP8－808040	100～3000	79	80

カタログ規格外品サービスはこちら

追加工

[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
●フレームに用いるナット
こちら～こちらのアルミフレーム用ナットをご使用ください。

Alterations

ザグリ穴追加工

レンチ穴追加工

高精度カット

Code

Z
選択

Spec.

d₁

左端面からの距離mm

1500mm以下

穴サイズ
穴位置の指示

6.5

7～（L−7）

L寸±0.2

ザグリ穴加工方向

レンチ穴加工方向

＊1 　断面が長方形（縦）の場合、長手方向が60mmを超えるフレームにはザグリ穴追加工を使用できません。
＊2 　断面がＬ型の場合、長手方向が60mmを超えるフレームには、低い段のみにザグリ穴加工をします。
[ ! ]断面がＬ型の場合、低い段を奥にし左端面からの距離を選択します。

分類	追加工名称	追加工コード例	内容	カタログ
> 端面タップ加工	端面タップ (センター穴)	LTP/RTP/TPW	フレームにタップ加工を行ないます。　LTP/RTP/TPW：M12深さ36mm	カタログ
> ザグリ穴あけ	指定位置ザグリ穴	Z6-XA○○	左端面から任意の位置にザグリ穴をあけます。フレーム同士の締結やテーブルなどの取り付けにご利用いただけます。・1方向につき5個まであけることができます。・1つの面に溝が複数列あるフレームでは全ての溝にザグリ穴は加工されます。 [ ! ]平行面取りフレームの場合のフレームの置き方は、フライス面が上下にきます。	カタログ
> レンチ穴あけ	指定位置レンチ穴	AV/BV/CV/DV/EV	左端面から任意の位置にレンチ穴をあけます。梁部など、フレームの端部以外でのブラインドジョイント締結の際にご利用いただけます。 [ ! ]平行面取りフレームの場合のフレームの置き方は、フライス面が上下にきます。	カタログ
> カット方法変更	高精度カット	SC	全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。 ※ L≦1500のみ適用可	カタログ

8シリーズ関連部品

■ アルミフレームアクセサリ

商品名	ブラケット	ブラインドジョイント	ナット	フレームキャップ	溝カバー
写真
カタログページ	8シリーズカタログ	8シリーズカタログ	8シリーズカタログ	8シリーズカタログ	8シリーズカタログ
商品ページ	こちら	こちら	こちら	こちら	こちら
総合情報ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

使用例

基準面にボタンボルトを仮止めし、
ボルトの頭をフレームの溝に通しながら、
フレームを固定位置までスライドさせます。

レンチ穴からレンチを通し、
ボルトを締め込みます。

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

HFSP8-808040-[100-3000/0.5]

全長 L

(mm)

RoHS?

最小発注数量

100 ～ 3000

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

3日目

基本情報

8シリーズの上下面にフライス加工をしています。リニアガイド等に御使用頂けます。
■8シリーズとは
溝幅10mmのアルミフレームです。M8のボルトに適用します。
切断面・追加工部には表面処理がされていません。

ご注意

WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちらよりご請求ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定0.5mm単位	フレームシリーズ	T	A	￥基準単価 300mm未満	￥基準単価/m 300mm以上	追加工価格(本体＋)				タップ穴あけ(こちら参照)				高精度カット
								ザグリ穴あけ XA〜XE(1列あたり)		レンチ穴あけ AV〜EV(1列あたり)		タップ形状	左	右	両方	ＳＣ
								ザグリ穴あけ XA〜XE(1列あたり)		レンチ穴あけ AV〜EV(1列あたり)		タップ形状	LTP	RTP	TPW	ＳＣ
HFSP8	4040	100〜3000	HFS8	39	40	1,170	3,910	Z6 d6.5 d₁11 Z8 d9 d₁14	250	D8 φ8	150	M12深さ36	200	200	400	840
	8040			39	80	1,880	6,300		500		300		400	400	800
	4080			79	40	1,560	5,230		−		150		400	400	800
	8080			79	80	2,470	8,260		−		300	M8深さ24	800	800	1,600
	808040			79	80	2,510	8,400		250		150	M12深さ36	600	600	1,200
HFSHP8	8080		HFS8	79	80	3,330	11,130		−		300	M8深さ24	800	800	1,600
GFSP8	4040		GFS8	39	40	1,370	4,450		250		150	M12深さ36	200	200	400
	8040			39	80	2,210	7,140		500		300		400	400	800
	4080			79	40	1,830	5,940		−		150		400	400	800

L＝300mm未満の場合　　￥基準単価＝販売単価
L＝300mm以上の場合　　￥基準単価/m×指定全長＝販売単価
（例）:HFSP8−4040−600
3,910×0.6m＝2,340円（1円単位は切り捨て）

■数量スライド価格こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1～9	10～50	51～
値引率	基準価格	5％	15％
出荷日	通常		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
