    アルミフレーム 8シリーズ その他形状 45度

    • フレーム形状
      三角形
    • フレームシリーズ
      8シリーズ
    • 基準フレーム幅 (mm)
      40
    • フレームタイプ
      HFS(標準タイプ)
    • 表面処理
      白アルマイト処理
    • 材質
      A6005CSS-T5
    • フレームサイズ 幅 (mm)
      40
    • フレームサイズ 厚さ (mm)
      40
    • 材質証明書
      対象
    • 材質証明書:材質
      A6005CSS-T5
    • 材質証明書:表面処理
      白アルマイト処理

    ご注意

    • WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    • 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス(>>こちら)より、製作可否含めたお見積もりをお願いします。
    • 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。
    未確定:候補が2型番あります。
    数量:

    外形図・規格表

    HFS(標準タイプ)
    8シリーズ
    溝部詳細(NFS・HFS・CAF・GNFS・GFSタイプ共通)
    溝部詳細(EFS・NEFS□・NFSLタイプ共通)
    溝底部詳細
    溝底部詳細
    (HFS・CAFタイプ)
    (GFSタイプ)
    (GNFSタイプ)
    (EFSタイプ)
    (NEFS・NEFSB・NFSLタイプ)
    A部拡大図
    A部拡大図
    A部拡大図
    A部拡大図
    A部拡大図


    ■8シリーズとは:溝幅10mmのアルミフレームです。M8のボルトに適用します。
    [ ! ]切断面・追加工部には表面処理がされていません。

    指定長フレーム規格表

    型式L
    HFS45TR8−40800
    タイプ材質表面処理型式L指定0.5mm単位質量kg/m断面積mm2断面2次モーメントmm4
    ℓxℓy
    HFSA6005CSS-T5白アルマイトHFS45TR8405040002.74101212.23×10438.19×104
    [ ! ]アルマイト処理無し、長さ6000mmご要望の場合、カタログ規格外サービス>>こちらお問い合わせください。

    固定長フレーム規格表(有効長さ4000mm)

    [ ! ]固定長フレームは、各フレームの型式の頭にKが付いた型式となります。
    型式L
    KHFS45TR8−404000
    タイプ材質表面処理型式Lmm断面積mm2断面2次モーメントmm4
    ℓxℓy
    HFSA6005CSS-T5白アルマイトKHFS45TR8404000101212.23×10438.19×104
    [ ! ]有効長さ4000mmは実際に使用できる有効長さが4000mm以上あるフレームという意味です。
    掴み代を含んだ実寸は4000mm以上となります(数十mm程度長くなります)。
    固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。

    8シリーズ関連部品

    ■アルミフレームアクセサリ

    商品名ブラケットブラインドジョイントナットフレームキャップ溝カバー
    写真ブラケットブラインドジョイントナットフレームキャップ溝カバー
    カタログページ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ
    商品ページこちらこちらこちらこちらこちら
    総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

    アルミフレーム 総合情報ページ

    取手 / 蝶番 / 錠

    キャスタ / アジャスタ / アンカー

    アルミフレームユニット

    他アクセサリ

    型番リスト

    表示件数

    L寸固定・指定

    固定寸(有効長さ)

    (mm)

    全長 L

    (mm)

    RoHS?最小発注数量
    指定
    -
    50 ~ 4000
    10
    1個
    固定
    4000
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    1日目
    13,583
    ( 14,941 )
    1日目

    詳細情報

    基本情報

    8シリーズのその他形状のアルミフレームです。
    ■8シリーズとは
    溝幅10mmのアルミフレームです。M8のボルトに適用します。
    切断面・追加工部には表面処理がされていません。

    ご注意

    • WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    • 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス(>>こちら)より、製作可否含めたお見積もりをお願いします。
    • 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

    納期・価格

    価格表

    L=300mm未満の場合
    長さに関わらず表中単価となります。

    L=300mm以上の場合
    下記計算をし価格を算出します。
    ¥基準単価/m×指定全長=販売単価
    (1円単位は切り捨て)
    ■指定長フレーム
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    タイプ型式L指定0.5mm単位¥基準単価300mm未満¥スライド単価300mm未満¥基準単価/m300mm以上¥スライド単価/m300mm以上
    1~9本10~4950~1601~9本10~4950~160
    HFSHFS45TR8405040001,0209708603,4403,2602,900
    ■固定長フレーム(有効長さ4000mm)
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    タイプ型式Lmm¥基準単価¥スライド単価
    1~9本10~20
    HFSKHFS45TR840400012,38011,040

    納期


    ■指定長フレームご注文締切
     1 日目出荷

    ストークT

    当日出荷無料正午迄>>こちら
    ■固定長フレーム(有効長さ4000mm)ご注文締切
     1 日目出荷

    ストークT

    当日出荷無料正午迄>>こちら
    ■指定長フレーム
    数量区分標準対応個別対応
    小口大口大口
    数 量1~7980~160161~
    出荷日通常+1日お見積り
    ■固定長フレーム(有効長さ4000mm)
    数量区分標準対応個別対応
    小口大口
    数 量1~2021~
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    出荷日については、こちらをご覧ください。

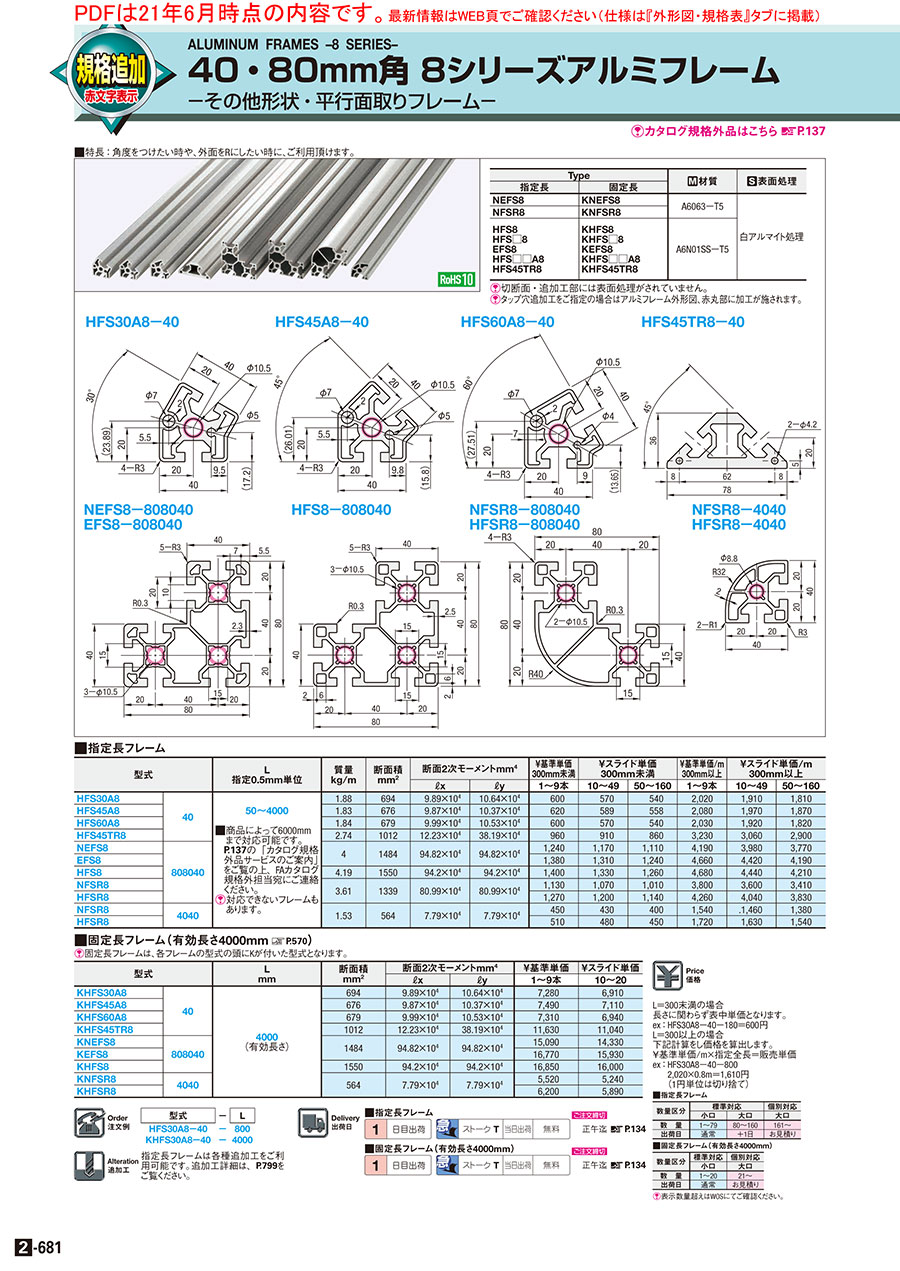

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-681
