外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

規格表

追加工

規格表

型式	−	L
HFSP6−50100	−	300

タイプ	材質	表面処理	型式	L指定0.5mm単位	Ｔ	A
HFS	A6005CSS-T5	白アルマイト	HFSP6－10050	100～3000	49.2	100
HFS	A6005CSS-T5	白アルマイト	HFSP6－50100	100～3000	99.2	50

追加工

[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。

Alterations

ザグリ穴追加工

レンチ穴追加工

高精度カット

Code

Z
選択

Spec.

d₁

左端面からの距離mm

1500mm以下

穴サイズ穴位置の指示

6.5

7～（L－7）

L寸±0.2

アルミフレーム　６シリーズ　長方形　平行面取り　１００×５０ｍｍ　５０×１００ｍｍ:関連画像

ザグリ穴加工方向レンチ穴加工方向

＊1 　断面が長方形（縦）の場合、長手方向が60mmを超えるフレームにはザグリ穴追加工を使用できません。
＊2 　断面がL型の場合、長手方向が60mmを超えるフレームには、低い段のみにザグリ穴加工をします。
[ ! ]断面がL型の場合、低い段を奥にし左端面からの距離を選択します。

分類	追加工名称	追加工コード例	内容	カタログ
> 端面タップ加工	端面タップ (センター穴)	LTP/RTP/TPW	フレームにタップ加工を行ないます。 LTP/RTP/TPW：M8、深さ24	カタログ
> ザグリ穴あけ	指定位置ザグリ穴	Z6-XA○○	左端面から任意の位置にザグリ穴をあけます。フレーム同士の締結やテーブルなどの取り付けにご利用いただけます。・1方向につき5個まであけることができます。・1つの面に溝が複数列あるフレームでは全ての溝にザグリ穴は加工されます。 [ ! ]平行面取りフレームの場合のフレームの置き方は、フライス面が上下にきます。	カタログ
> レンチ穴あけ	指定位置レンチ穴	AV/BV/CV/DV/EV	左端面から任意の位置にレンチ穴をあけます。梁部など、フレームの端部以外でのブラインドジョイント締結の際にご利用いただけます。 [ ! ]平行面取りフレームの場合のフレームの置き方は、フライス面が上下にきます。	カタログ
> カット方法変更	高精度カット	SC	全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。 ※ L≦1500のみ適用可	カタログ

6シリーズ関連部品

■アルミフレームアクセサリ

商品名	ブラケット	ナット	フレームキャップ	溝カバー
写真
カタログページ	6シリーズカタログ	6シリーズカタログ	6シリーズカタログ	6シリーズカタログ
商品ページ	こちら	こちら	こちら	こちら
総合情報ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

[ ! ]「平行面取り」タイプの対応フレームキャップについては、以下をご確認ください。

・HFSP　標準タイプ
樹脂製フレームキャップがご使用いただけますが、取付時にフライス面側がそれぞれ0.5ｍｍ程出っ張るため、その部分を削ってご使用ください。

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

HFSP6-10050-[100-3000/0.5]

HFSP6-50100-[100-3000/0.5]

フレームサイズ

フレーム溝数

全長 L

(mm)

RoHS?

最小発注数量

100×50	4列溝×2列溝	100 ～ 3000	10	1個
50×100	2列溝×4列溝	100 ～ 3000	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目

基本情報

6シリーズの上下面にフライス加工をしています。リニアガイド等に御使用頂けます。
■6シリーズとは
溝幅8mmのアルミフレームです。M6のボルトに適用します。
切断面・追加工部には表面処理がされていません。

ご注意

WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちらよりご請求ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

技術情報

納期・価格

価格表

L＝300mm未満の場合￥基準単価＝販売単価
L＝300mm以上の場合￥基準単価/m×指定全長＝販売単価
（例）：HFSP6−3030−600
3,110×0.6m＝1,860円（1円単位は切り捨て）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定0.5mm単位	フレームシリーズ	T	A	￥基準単価 300mm未満	￥基準単価/m 300mm以上	追加工価格(本体＋)				タップ穴あけ(こちら参照)				高精度カット
								ザグリ穴あけ XA〜XE(1列あたり)		レンチ穴あけ AV〜EV(1列あたり)		タップ形状	左	右	両方	ＳＣ
								ザグリ穴あけ XA〜XE(1列あたり)		レンチ穴あけ AV〜EV(1列あたり)		タップ形状	LTP	RTP	TPW	ＳＣ
HFSP6	3030	100〜3000	HFS6	29.2	30	920	3,110	Z6 d6.5 d₁11 Z8 d9 d₁14	250	D8 φ8	150	M8 深さ24	180	180	360	840
	6030			29.2	60	1,430	4,830		500		300		360	360	720
	3060			59.2	30	1,110	3,760		250		150		360	360	720
	9030			29.2	90	1,840	6,160		750		450		540	540	1,080
	3090			89.2	30	1,520	5,100		−		150		540	540	1,080
	5050			49.2	50	1,440	4,860		500		300		720	720	1,440
	10050			49.2	100	2,470	8,270		1,000		600
	50100			99.2	50	2,150	7,200		−		300
	100100			99.2	100	2,980	9,970		−		600
	6060			59.2	60	1,790	5,980		500		300
	9060			59.2	90	2,060	6,920		750		450
	6090			89.2	60	2,060	6,920		−		300
	606030			59.2	60	1,820	6,090		500		300		540	540	1,080
EFSP6	30030		EFS6	29.2	300	3,170	7,490		2,500		3,000		1,800	1,800	3,600
GFSP6	3030		GFS6	29.2	30	1,060	3,380		250		150		180	180	360
	6030			29.2	60	1,730	5,480		500		300		360	360	720
	3060			59.2	30	1,350	4,280		250		150		360	360	720

■数量スライド価格こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1～9	10～50	51～
値引率	基準単価	5%	15%
出荷日	通常		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

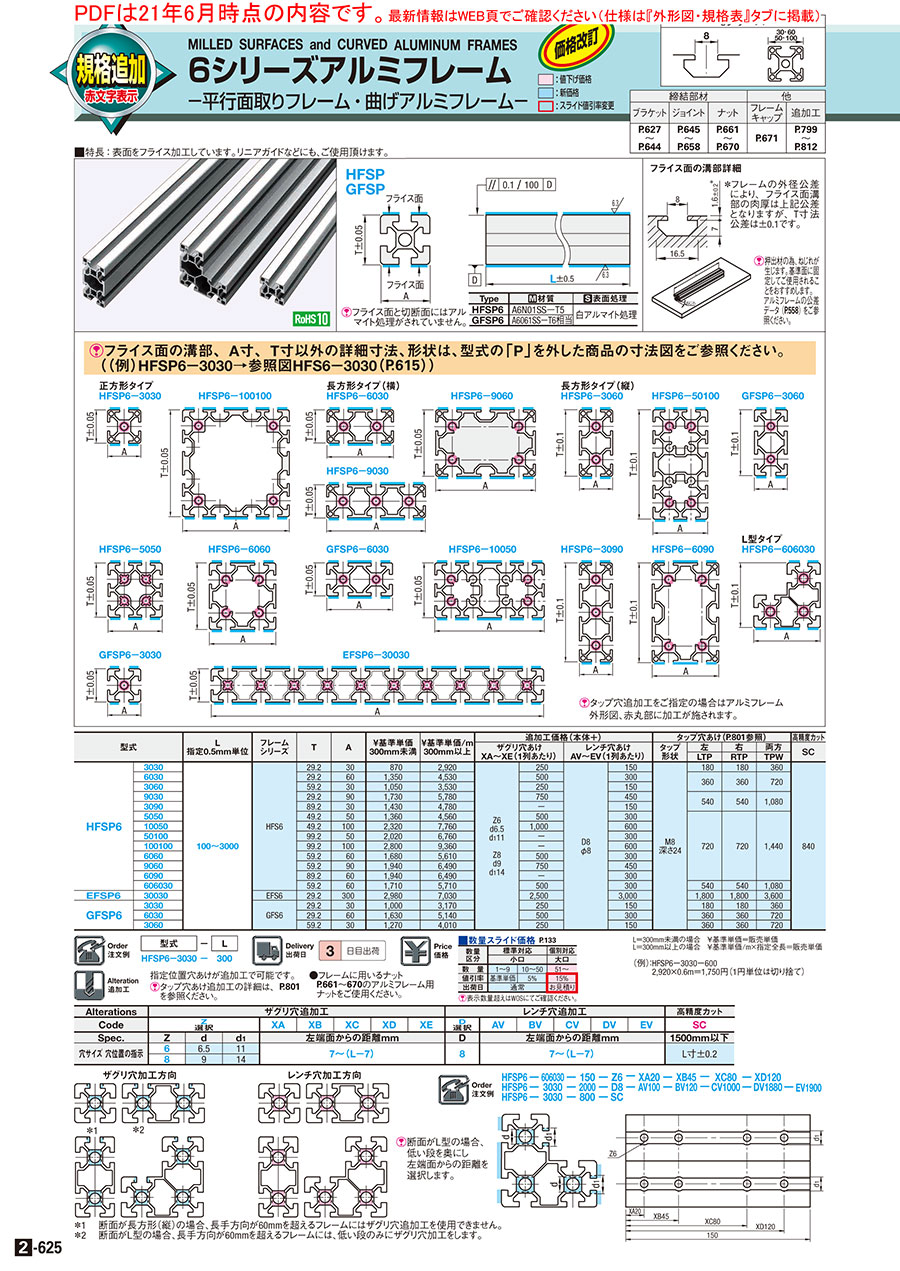

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
