| 型式 | − | L |
| HFS45TR6−30 | − | 800 |
| タイプ | 材質 | 表面処理 | 型式 | L指定0.5mm単位 | 質量kg/m | 断面積mm2 | 断面2次モーメントmm4 | |
| ℓx | ℓy | |||||||
| HFS | A6005CSS-T5 | 白アルマイト | HFS45TR6-30 | 50~4000 | 1.33 | 492 | 3.42×104 | 9.47×104 |
| 型式 | − | L |
| KHFS45TR6−30 | − | 4000 |
| タイプ | 材質 | 表面処理 | 型式 | Lmm | 断面積mm2 | 断面2次モーメントmm4 | |
| ℓx | ℓy | ||||||
| HFS | A6005CSS-T5 | 白アルマイト | KHFS45TR6-30 | 4000 | 492 | 3.42×104 | 9.47×104 |
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 1日目 |
6,396円 ( 7,036円 ) | 1日目 |

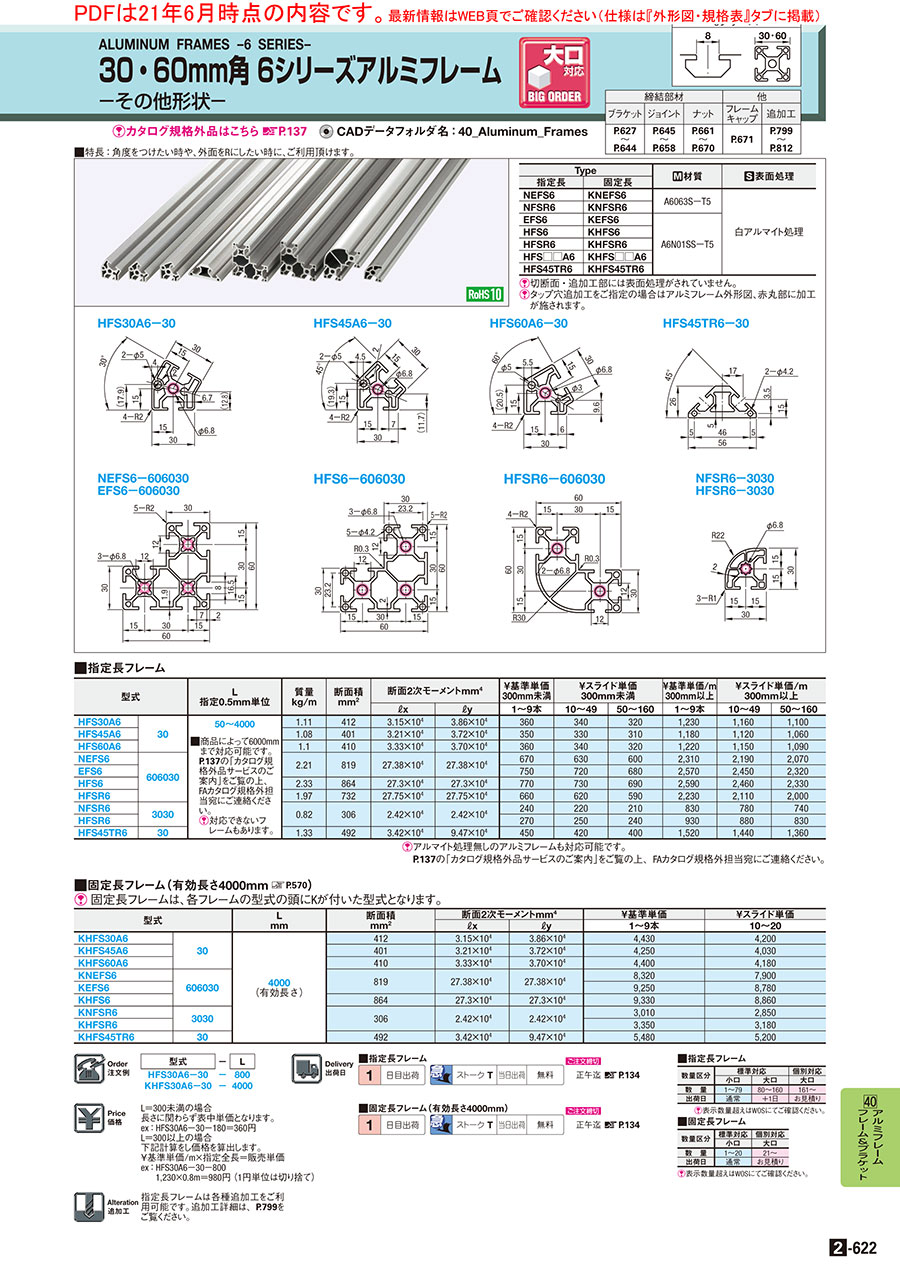

6シリーズのその他形状のアルミフレームです。
■6シリーズとは
溝幅8mmのアルミフレームです。M6のボルトに適用します。
切断面・追加工部には表面処理がされていません。
| タイプ | 型式 | L指定0.5mm単位 | ¥基準単価300mm未満 | ¥スライド単価300mm未満 | ¥基準単価/m300mm以上 | ¥スライド単価/m300mm以上 | ||
| 1~9本 | 10~49 | 50~160 | 1~9本 | 10~49 | 50~160 | |||
| HFS | HFS45TR6-30 | 50~4000 | 480 | 448 | 400 | 1,620 | 1,540 | 1,360 |
| タイプ | 型式 | Lmm | ¥基準単価 | ¥スライド単価 |
| 1~9本 | 10~20 | |||
| HFS | KHFS45TR6-30 | 4000 | 5,830 | 5,200 |
通常価格、通常出荷日が表示と異なる場合がございます
通常価格、通常出荷日が表示と異なる場合がございます
