アルミフレーム 5シリーズ 長方形 20×40mm 20×80mm 3列溝以上 4面溝

アルミフレーム 5シリーズ 長方形 20×40mm 20×80mm 3列溝以上 4面溝
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
-
税込単価
-

アルミフレームNタイプ（材質A6063）

材質違いで価格が安い代替相当品があります

アルミフレーム 5シリーズ Nタイプ 長方形 20×60mm 20×80mm 3列溝以上 4面溝

ミスミ

アルミフレーム 5シリーズ Nタイプ 長方形 20×60mm 20×80mm 3列溝以上 4面溝
0
通常価格(税別)： 4,211円 (税込価格：4,632円)

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アルミフレーム 5シリーズ 正方形 20×20mm 1列溝 4面溝

ミスミ

アルミフレーム 5シリーズ 正方形 20×20mm 1列溝 4面溝
4.7
通常価格(税別)： 549円 (税込価格：604円)

通常出荷日：在庫品1日目

5シリーズの20×60mm　20×80mm、3列溝以上のアルミフレームです。■...

詳細情報を確認する

ご注意

  • WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
  • 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

【ご利用無料】
アルミフレーム筐体
設計ソフト

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が4型番あります。
数量：

外形図・規格表

HFS(標準タイプ）
HFS(標準タイプ）




※固定長フレームの場合は公差規定無し

■5シリーズとは：溝幅6±0.30mmで、M5ボルトに適用します。
[ ! ]切断面・追加工部には表面処理はされません。
[ ! ]端面タップを指定の場合、赤丸部に加工されます。
5シリーズ
寸法公差関連はこちらをご参照ください。

溝部詳細
（シリーズ共通）

溝底部詳細
(HFS・CAF・HFSYタイプ)

A部拡大図

指定長フレーム規格表（追加工：可能）

型式−L
HFS5−2060−800
タイプ材質表面処理型式L指定0.5mm単位
(公差±0.5mm)		質量kg/m断面積mm2断面2次モーメントmm4
ℓxℓy
HFSA6005CSS－T5白アルマイトHFS5－206050～40001.264641.97×10415.98×104
HFSA6005CSS－T5白アルマイトHFS5－208050～40001.646052.56×10436×104
[ ! ]アルマイト処理無し及び黒アルマイト処理、長さ6000mmご要望の場合、カタログ規格外サービス>>こちらお問い合わせください。

固定長フレーム規格表（有効長さ4000mm）

[ ! ]固定長フレームは、各フレームの型式の頭にKが付いた型式となります。
型式−L
KHFS5−2080−4000
タイプ材質表面処理型式Lmm
（公差規定なし＊1）		断面積mm2断面2次モーメントmm4
ℓxℓy
HFSA6005CSS－T5白アルマイトKHFS5－206040004641.97×10415.98×104
HFSA6005CSS－T5白アルマイトKHFS5－208040006052.56×10436×104
[ ! ]＊1有効長さ4000mmは実際に使用できる有効長さが4000mm以上あるフレームという意味です。
掴み代を含んだ実寸は4000mm以上となります（数十mm程度長くなります）。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。

追加工（指定長のみ可能　固定長は不可）

[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-」表記のものは適用不可となります。
分類追加工名称追加工コード例使用例内容カタログ
> 端面タップ加工端面タップ
(センター穴)		LTP/RTP/TPW
LHP/RHP/HPW		端面タップ（センター穴）フレームにタップ加工を行ないます。
M5、深さ15：LTP/RTP/TPW
M3、深さ6 (ヘリサート挿入済）：LHP/RHP/HPW
この加工が必要なブラインドジョイント
（スクリュージョイント / シンプルジョイント）		カタログ
> カット方法変更高精度カットSC高精度カット全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。
※ L≦1500のみ適用可		カタログ
45度カットL□T45
R□T45		45度カット45度の角度をつけてカットします。
45度カットは、同一方向で他の追加工の重複指定はできません。
例：HFS6-3030-500-LTP-LAT45 ⇒ ✖（同一方向（左）の追加加工）
HFS6-3030-500-LTP-RAT45 ⇒ 〇（左右別々の追加工）
[ ! ]45度以外の角度でカットをご希望の場合は、カタログ規格外品サービスへご相談ください。
> レンチ穴あけ固定位置レンチ穴LCH/LCV/LCP
RCH/RCV/RCP		固定位置レンチ穴フレームをL字に組むブラインドジョイント締結の際に、使用する相手側となるフレームの端面タップの位置にあわせて、レンチ穴（φ7.35）を開ける追加工です。
この加工が必要なブラインドジョイント
（スクリュージョイント / シングルジョイント / タッピングジョイント）		カタログ
フレームキャップ
厚み分穴位置移動		FL
FR		フレームキャップ厚み分穴 位置移動固定位置レンチ穴追加工の穴位置をフレームキャップの厚み分（3mm）移動させます。角に組んだ際にフレームキャップが出っ張らなくなります。
指定位置レンチ穴AH/BH/CH/DH/EH
AV/BV/CV/DV/EV
AP/BP/CP/DP/EP		指定位置レンチ穴任意の位置にレンチ穴（φ7.35）を開ける追加工です。フレーム端部以外でのブラインドジョイント締結の際などにご利用頂けます。
・ 水平、垂直、十字の各方向ともに最大５個まで開けることができます。
[ ! ]レンチ穴を６個以上でご希望の場合はカタログ規格外品サービスへご相談ください。		カタログ
> ザグリ穴あけ指定位置ザグリ穴Z5-XA○○
Z6-YA○○		指定位置ザグリ穴任意の位置にザグリ穴（Z5・Z6から選択可能）を開ける追加工です。
・Z5：通し穴φ5.5 ザグリ穴φ9.5　Z6：通し穴φ6.5 ザグリ穴φ11
・1方向につき5個まであけることができます。
・1つの面に溝が複数列あるフレームでは全ての溝にザグリ穴は加工されます。
[ ! ]ザグリ穴を６個以上、ザグリ穴の向き変更をご希望の場合は、カタログ規格外品サービスへご相談ください。		カタログ
> ブラインド
ジョイント
専用穴あけ		M穴LMH/LMV
RMH/RMV		ブラインドジョイント専用穴あけ（M穴）後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。
(後入れダブルジョイント /  センタージョイント)		カタログ
L穴JLP○○-H△
KLP○○-H△		ブラインドジョイント専用穴あけ（L穴）パラレルジョイント締結時に必要な穴をあけます。
(パラレルジョイント)		カタログ
> その他加工端面C面取りCW端面C面取りフレーム端面の外周にC面取り加工を行ないます。カタログ
シール貼り付けZZZシール貼り付けアルミフレームのカタログ記号などを印刷したシールを貼付けます。
文字数などの制限はありますが、お客様の通し番号・ユニット番号の印字も可能です。

5シリーズ関連部品

■アルミフレームアクセサリ

商品名ブラケットブラインドジョイントナットフレームキャップ溝カバー
写真ブラケットブラインドジョイントナットフレームキャップ溝カバー
カタログページ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

■対応フレームキャップ一覧

フレーム型番
対応フレームキャップ
商品タイプ
色
厚さ
型番
使用数
HFS5－2060

固定長フレーム（Kで始まる型番）
も同じです
キャップ止め
黒
2.5
HFC5-2060-B
1
ライトグレー
2.5
HFC5-2060-S
1
HFS5－2080

固定長フレーム（Kで始まる型番）
も同じです
キャップ止め
黒
2.5
HFC5-2040-B
2
ライトグレー
2.5
HFC5-2040-S
2

選定サポート情報

■フレーム接続方法
フレームの接続方法は大別すると以下の２つになります。さまざまな接続方法例を確認ください。


ブラケット
ブラインドジョイント

接続例

特徴
・フレームの外側で接続
・任意の位置に移動可
・美観に劣る		・フレームの内側で接続
・美観に優れる
・フレームに加工が必要
■端面タップ穴あけ追加工(5シリーズ 20×60、20×80)
センター部（3つ穴、４つ穴）（コーナー部はありません）

サイズ・位置
左側
右側
両側
断面図
M5深さ15
LTP
RTP
TPW
M3深さ6
(ヘリサート挿入済)
LHP
RHP
HPW
タップ位置
■アルミフレーム許容目安荷重(たわみ量)の考え方
[ ! ]許容目安荷重は、フレームたわみ量が長さ1000mmあたり1mm以内の荷重になります。
これを超えたたわみでも破損は起こりませんが、実用上の最大たわみと見てください。（許容たわみ量目安は長さに比例します。例　500mm⇒0.5mm 2000mm⇒2mm）
アルミフレーム強度目安表または、たわみ算出簡易表/たわみ算出計算式からご検討ください。

タイプ概要

 標準アルミフレーム軽量アルミフレーム高剛性アルミフレーム
HFSタイプEFSタイプNFS（NEFS）
タイプ		HFSLタイプNFSLタイプGFSタイプGNFSタイプ
断面
写真
材質A6005CSS-T5A6005CSS-T5A6063S－T5A6005CSS-T5A6063S－T5A6061SS-T6相当A6063S-T6相当
特長スタンダードな断面形状です。HFSシリーズと同等の剛性を維持しつつ、軽量化・低価格化を実現したフレームです。材質変更により大幅なプライスダウンを実現。強度（＊）はHFS・EFSシリーズと同じです。軽量・安価を追及したフレームです。強度よりも軽量・安価を優先する場合に適します。HFSLを材質変更することで、さらにプライスダウンを実現。強度（＊）HFSLシリーズと同じです。剛性を追及した肉　厚のフレームです。高い荷重を受ける筐体に適します。耐荷重・剛性フレームの材質変更により大幅なプライスダウンを実現。強度（＊）はGFSシリーズと同じです。
表面
処理		白アルマイト
黒アルマイト
クリア塗装
焼付塗装（黄色）		白アルマイト
黒アルマイト		白アルマイト
黒アルマイト		白アルマイト
黒アルマイト		白アルマイト白アルマイト白アルマイト
対応
シリーズ		5○－○－－－－
6○○○○○
8
8-45

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数
  • 1
    • 型番
    HFS5-2060-[50-4000/0.5]
    HFS5-2080-[50-4000/0.5]
    KHFS5-2060-4000
    KHFS5-2080-4000

    フレームサイズ

    フレーム溝数

    L寸固定・指定

    固定寸（有効長さ）

    (mm)

    全長 L

    (mm)

    		RoHS?最小発注数量
    20×60
    1列溝×3列溝
    指定
    -
    50 ～ 4000
    10
    1個
    20×80
    1列溝×4列溝
    指定
    -
    50 ～ 4000
    10
    1個
    20×60
    1列溝×3列溝
    固定
    4000
    -
    10
    1個
    20×80
    1列溝×4列溝
    固定
    4000
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    材質違いで安価なNタイプ
    -
    ( - )
    1日目

    NFS5-2060

    -
    ( - )
    1日目

    NFS5-2080

    4,926円
    ( 5,419円 )
    1日目

    KNFS5-2060-4000

    7,274円
    ( 8,001円 )
    1日目

    KNFS5-2080-4000

  • 1

    • 詳細情報

    基本情報

    5シリーズの20×60mm　20×80mm、3列溝以上のアルミフレームです。
    ■5シリーズとは
    溝幅6mmのアルミフレームです。M5のボルトに適用します。
    切断面・追加工部には表面処理がされていません。

    ご注意

    • WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    • 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
    • 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。
    技術情報

    納期・価格

    価格表

    L＝300未満の場合長さに関わらず表中単価となります。

    L＝300以上の場合下記計算をし価格を算出します。
    ￥基準単価/m×指定全長＝販売単価
    （1円単位は切り捨て）
    ■指定長フレーム
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    タイプ型式L指定0.5mm単位￥基準単価300mm未満￥スライド単価300mm未満￥基準単価/m300mm以上￥スライド単価/m300mm以上
    1～9本10～4950～1601～9本10～4950～160
    HFSHFS5－206050～40003703543151,2501,1901,050
    HFSHFS5－208050～40005405164591,8501,7501,550
    ■固定長フレーム（有効長さ4000mm）
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    タイプ型式Lmm￥基準単価￥スライド単価
    1～9本10～20
    HFSKHFS5－206040004,4904,000
    HFSKHFS5－208040006,6305,910

    納期


    ■指定長フレームご注文締切
     1 日目出荷
    		急

    ストークT

    		当日出荷無料正午迄>>こちら
    ■固定長フレーム（有効長さ4000mm）ご注文締切
     1 日目出荷
    		急

    ストークT

    		当日出荷無料正午迄>>こちら
    ■指定長フレーム
    数量区分標準対応個別対応
    小口大口大口
    数　量1～7980～160161～
    出荷日通常＋1日お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    ■固定長フレーム
    数量区分標準対応個別対応
    小口大口
    数　量1～2021～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

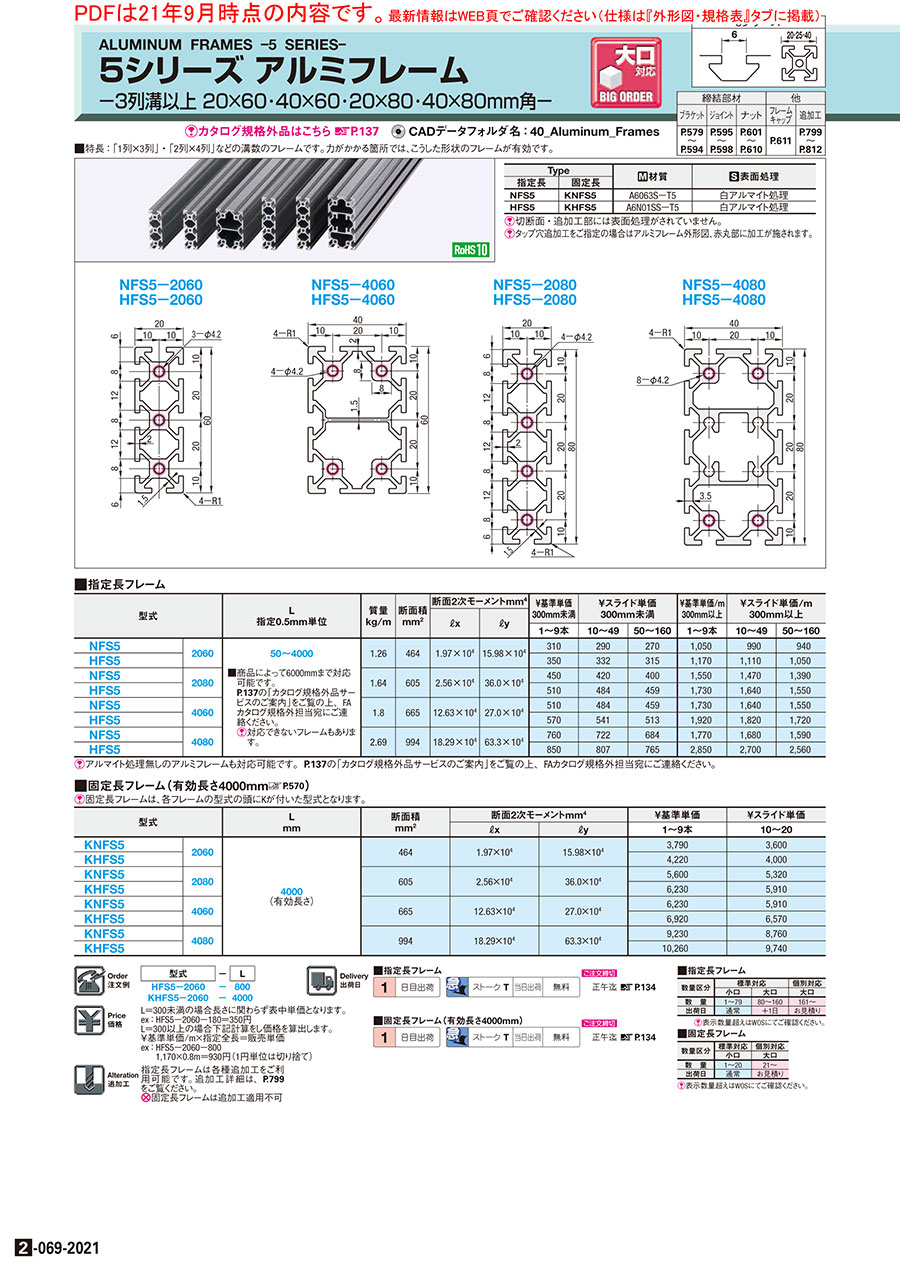

    2-069-2021

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    アルミフレーム 5シリーズ 長方形 20×40mm 20×80mm 3列溝以上 4面溝のレビュー
    4.7平均満足度：4.744件のレビュー
    エア駆動部支柱に使用
    5
    満足度：5.02017/06/23
    長さ指定の寸法も正確であり、最加工の必要が無いので良い。 コーナー部にRが付いていて安全性も高いのが特に良い。
    1人が参考にしています。
    金属カット治具
    5
    満足度：5.02023/06/27
    強度も十分で申し分無し。今後も色々な物で使っていきたいと思う商品でした。
    0人が参考にしています。
    作業架台
    5
    満足度：5.02023/06/12
    幅60ｍｍになると強度も十分あり、指定寸法の加工精度もよく大変使いやすい。
    0人が参考にしています。
    部分的な補強に
    5
    満足度：5.02023/05/28
    基本20ｍｍ角のアルミフレームで十分な装置に、補強で使用しました。幅広が選べるのはとても便利で設計の幅が広がります。
    0人が参考にしています。
    架台枠として使用
    4
    満足度：4.02023/05/02
    架台枠として使用しました。 任意の長さで購入でき便利です。 また、専用ナットを使用する事で、穴あけせずに機器の取付が出来...もっと読む
    0人が参考にしています。
    44件全て見る

    よくあるご質問（FAQ）

    Qアルミフレームに関する情報を詳しく知りたい。
    A
    アルミフレームに関するFAQはこちらにまとめてあります。

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    アルミフレーム 5シリーズ 長方形 20×40mm 20×80mm 3列溝以上 4面溝
    アルミフレーム 5シリーズ Nタイプ 長方形 20×60mm 20×80mm 3列溝以上 4面溝
    【クリーン洗浄品】アルミフレーム　５シリーズ　長方形２０×６０ｍｍ２０×８０ｍｍ　３列溝以上４面溝
    アルミフレーム 5シリーズ 長方形 40×60mm 40×80mm 3列溝以上 4面溝
    【クリーン洗浄品】アルミフレーム　５シリーズ　Nタイプ　長方形２０×６０・８０ｍｍ３列溝以上４面溝
    アルミフレーム 5シリーズ 長方形 20×40mm 2列溝 3面溝
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日1日目1日目5日目1日目5日目1日目
    フレーム形状長方形長方形長方形長方形長方形長方形
    フレームシリーズ5シリーズ5シリーズ5シリーズ5シリーズ5シリーズ5シリーズ
    基準フレーム幅(mm)202020402020
    溝面種類4面溝4面溝4面溝4面溝4面溝3面溝
    フレームタイプHFS（標準タイプ）NFS(標準タイプ)HFS（標準タイプ）HFS（標準タイプ）NFS(標準タイプ)HFS（標準タイプ）

    アルミフレームカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード
