マグネット 皿ボルト止め 丸タイプ
- 通常単価(税別)
- 470円～2,240円
- 税込単価
- 517円～2,464円
通常出荷日：在庫品1日目当日出荷可能
マグネットに皿ボルト穴が開いておりますので容易に取付が可能です。
- 該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が31型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

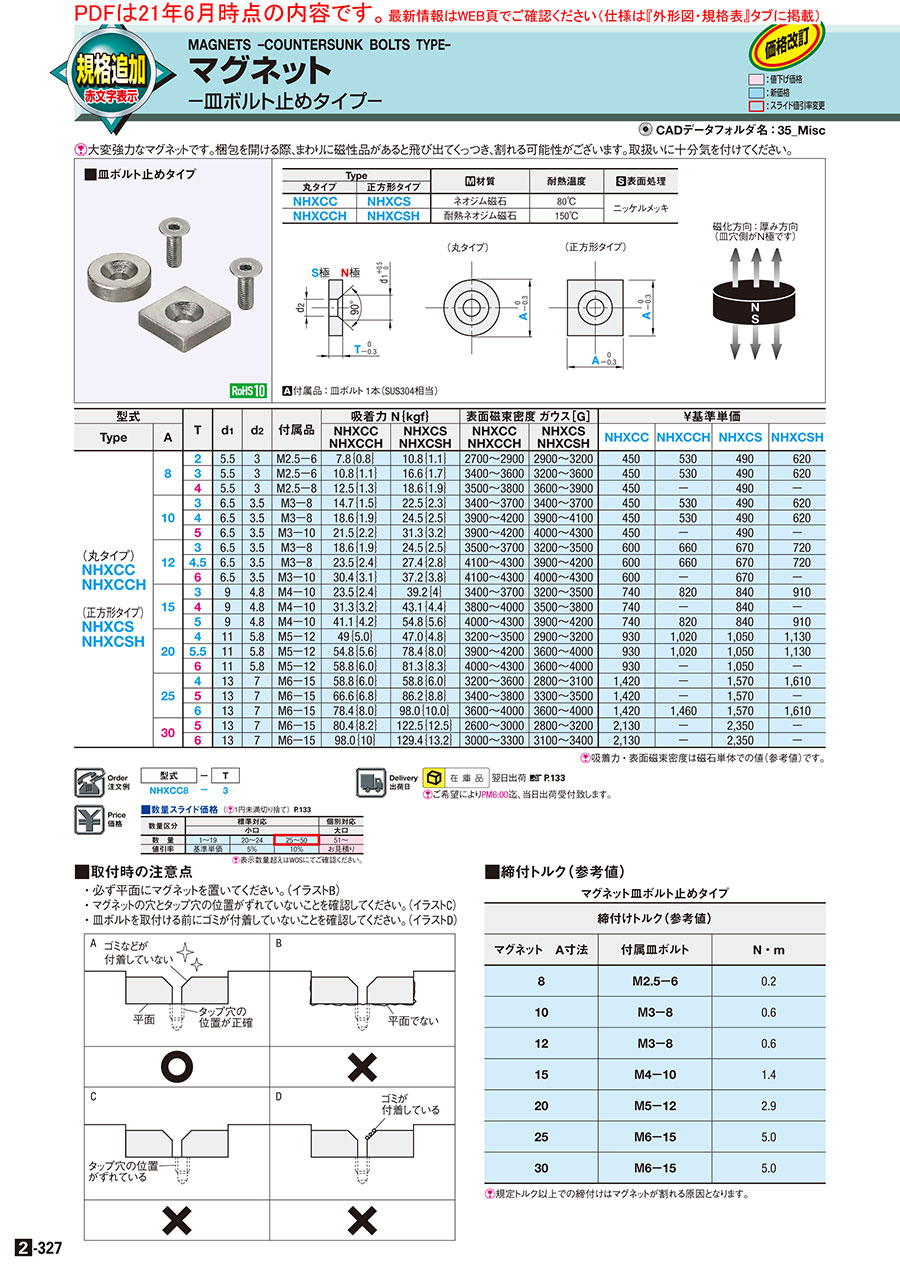

外形図・規格表
外形図
（丸タイプ）
磁化方向：厚み方向
（皿穴側がN極です）
（皿穴側がN極です）
材質表
| Type | [ M ]材質 | 耐熱温度 | [ S ]表面処理 |
| NHXCC | ネオジム磁石 | 80℃ | ニッケルメッキ |
| NHXCCH | 耐熱ネオジム磁石 | 150℃ |
[ A ]付属品：皿ボルト 1本（SUS304相当）
[ ! ]吸着力・表面磁束密度は磁石単体での値（参考値）です。
規格表
| 型式 | − | T |
| NHXCC8 | − | 3 |
| 型式 | T | d1 | d2 | 付属品皿ボルト | 吸着力 N｛kgf｝ | 表面磁束密度 ガウス［G］ | 規格有無 | |||
| Type | A | M(並目)－長さ | ピッチ | NHXCC | NHXCCH | |||||
| (丸タイプ) NHXCC NHXCCH | 8 | 2 | 5.5 | 3.0 | M2.5×6 | 0.45 | 7.8｛0.8｝ | 2700〜2900 | ● | ● |
| 3 | 5.5 | 3.0 | M2.5×6 | 0.45 | 10.8｛1.1｝ | 3400〜3600 | ● | ● | ||
| 4 | 5.5 | 3.0 | M2.5×8 | 0.45 | 12.5｛1.3｝ | 3500〜3800 | ● | − | ||
| 10 | 3 | 6.5 | 3.5 | M3×8 | 0.5 | 14.7｛1.5｝ | 3400〜3700 | ● | ● | |
| 4 | 6.5 | 3.5 | M3×8 | 0.5 | 18.6｛1.9｝ | 3900〜4200 | ● | ● | ||
| 5 | 6.5 | 3.5 | M3×10 | 0.5 | 21.5｛2.2｝ | 3900〜4200 | ● | − | ||
| 12 | 3 | 6.5 | 3.5 | M3×8 | 0.5 | 18.6｛1.9｝ | 3500〜3700 | ● | ● | |
| 4.5 | 6.5 | 3.5 | M3×8 | 0.5 | 23.5｛2.4｝ | 4100〜4300 | ● | ● | ||
| 6 | 6.5 | 3.5 | M3×10 | 0.5 | 30.4｛3.1｝ | 4100〜4300 | ● | − | ||
| 15 | 3 | 9 | 4.8 | M4×10 | 0.7 | 23.5｛2.4｝ | 3400〜3700 | ● | ● | |
| 4 | 9 | 4.8 | M4×10 | 0.7 | 31.3｛3.2｝ | 3800〜4000 | ● | − | ||
| 5 | 9 | 4.8 | M4×10 | 0.7 | 41.1｛4.2｝ | 4000〜4300 | ● | ● | ||
| 20 | 4 | 11 | 5.8 | M5×12 | 0.8 | 49｛5.0｝ | 3200〜3500 | ● | ● | |
| 5.5 | 11 | 5.8 | M5×12 | 0.8 | 54.8｛5.6｝ | 3900〜4200 | ● | ● | ||
| 6 | 11 | 5.8 | M5×12 | 0.8 | 58.8｛6.0｝ | 4000〜4300 | ● | − | ||
| 25 | 4 | 13 | 7.0 | M6×15 | 1.0 | 58.8｛6.0｝ | 3200〜3600 | ● | − | |
| 5 | 13 | 7.0 | M6×15 | 1.0 | 66.6｛6.8｝ | 3400〜3800 | ● | − | ||
| 6 | 13 | 7.0 | M6×15 | 1.0 | 78.4｛8.0｝ | 3600〜4000 | ● | ● | ||
| 30 | 5 | 13 | 7.0 | M6×15 | 1.0 | 80.4｛8.2｝ | 2600〜3000 | ● | − | |
| 6 | 13 | 7.0 | M6×15 | 1.0 | 98.0｛10｝ | 3000〜3300 | ● | − | ||
■締付トルク（参考値）
マグネット皿ボルト止めタイプ
[ ! ]規定トルク以上での締付けはマグネットが割れる原因となります。
マグネット皿ボルト止めタイプ
| 締付けトルク(参考値) | ||
| マグネット A寸法 | 付属皿ボルト | N・m |
| 8 | M2.5×6 | 0.2 |
| 10 | M3×8 | 0.6 |
| 12 | M3×8 | 0.6 |
| 15 | M4×10 | 1.4 |
| 20 | M5×12 | 2.9 |
| 25 | M6×15 | 5.0 |
| 30 | M6×15 | 5.0 |
■取付時の注意点
・必ず平面にマグネットを置いてください。（イラストB）
・マグネットの穴とタップ穴の位置がずれていないことを確認してください。（イラストC）
・皿ボルトを取付ける前にゴミが付着していないことを確認してください。（イラストD）
・付属の皿ボルトを規定トルクで締め付けた場合、ボルト上面はマグネット上面より下になります。（イラストＥ）
・必ず平面にマグネットを置いてください。（イラストB）
・マグネットの穴とタップ穴の位置がずれていないことを確認してください。（イラストC）
・皿ボルトを取付ける前にゴミが付着していないことを確認してください。（イラストD）
・付属の皿ボルトを規定トルクで締め付けた場合、ボルト上面はマグネット上面より下になります。（イラストＥ）
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
2,240円 ( 2,464円 ) | 在庫品1日目当日出荷可能 |
2,240円 ( 2,464円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
690円 ( 759円 ) | 在庫品1日目当日出荷可能 |
690円 ( 759円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
1,070円 ( 1,177円 ) | 在庫品1日目当日出荷可能 |
1,070円 ( 1,177円 ) | 在庫品1日目当日出荷可能 |
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
マグネットに皿ボルト穴が開いておりますので容易に取付が可能です。
ご注意
- 該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T | ￥基準価格 | ||
| Type | A | NHXCC | NHXCCH | |
| (丸タイプ) NHXCC NHXCCH | 8 | 2 | 470 | 560 |
| 3 | 470 | 560 | ||
| 4 | 470 | － | ||
| 10 | 3 | 470 | 560 | |
| 4 | 470 | 560 | ||
| 5 | 470 | － | ||
| 12 | 3 | 630 | 690 | |
| 4.5 | 630 | 690 | ||
| 6 | 630 | － | ||
| 15 | 3 | 780 | 860 | |
| 4 | 780 | － | ||
| 5 | 780 | 860 | ||
| 20 | 4 | 980 | 1,070 | |
| 5.5 | 980 | 1,070 | ||
| 6 | 980 | － | ||
| 25 | 4 | 1,490 | － | |
| 5 | 1,490 | － | ||
| 6 | 1,490 | 1,530 | ||
| 30 | 5 | 2,240 | － | |
| 6 | 2,240 | － | ||
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜19 | 20〜24 | 25〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
