ミスミ

角シム　フリー指定タイプ　切欠き穴タイプ

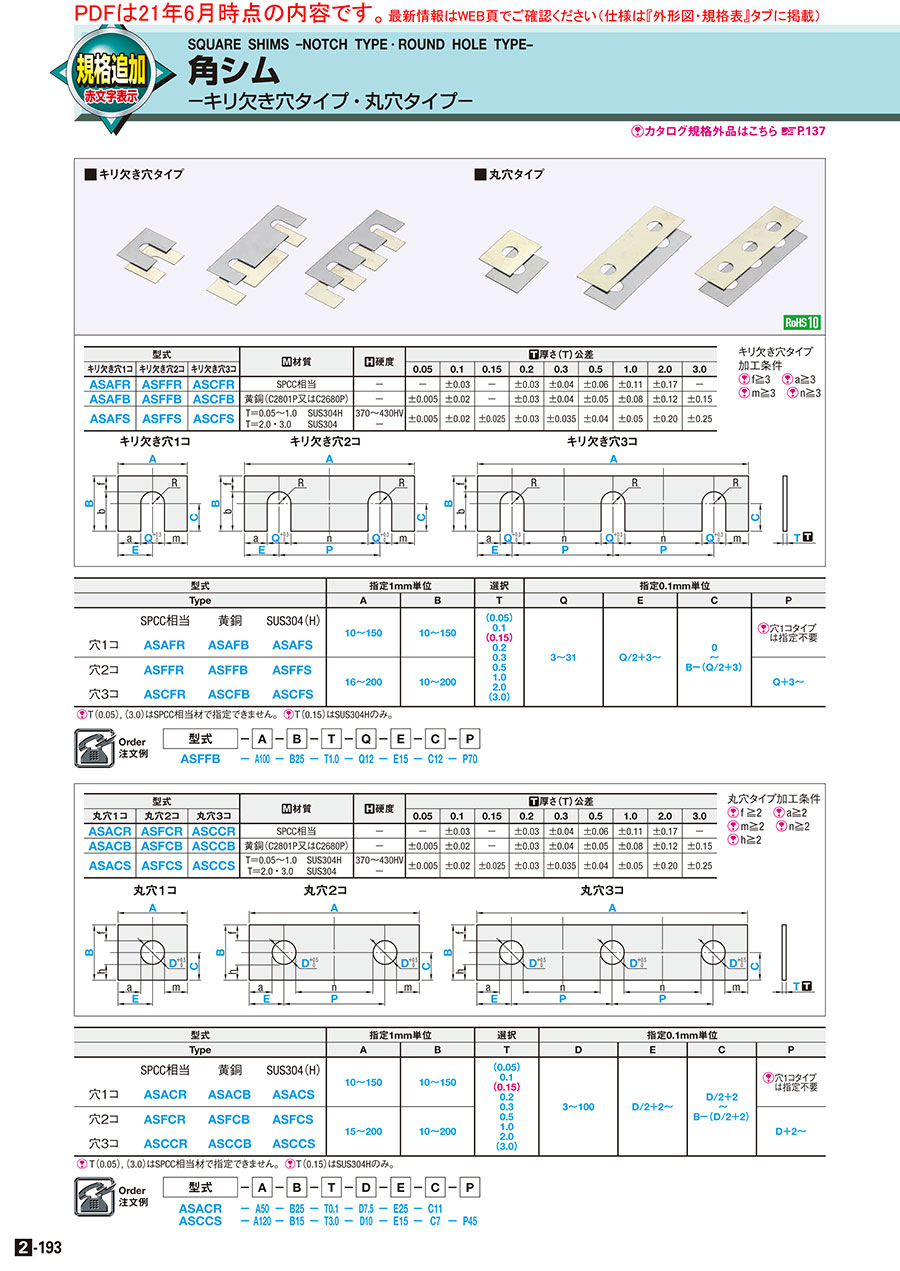

カタログ| P.2-193

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：1日目一部当日出荷可能

切欠き穴の外径を１mm単位で、穴位置を0.1mm単位でご指定可能。【関連商品】・丸穴タイプをご希望の方...

詳細を確認

4.64.6

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

角シム　調整用

通常価格(税別)： 130円 (税込価格：143円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

角シムパック販売　－モータベース用・ピローブロック用－

通常価格(税別)： 820円 (税込価格：902円)

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

キリ欠き穴1コ	キリ欠き穴2コ	キリ欠き穴3コ

キリ欠き穴タイプ加工条件：[ ! ]f≧3　[ ! ]a≧3　[ ! ]m≧3　[ ! ]n≧3
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。

型式

[ M ]材質

[ H ]硬度

[ T ]厚さ(T)公差

キリ欠き穴1コ

キリ欠き穴2コ

キリ欠き穴3コ

0.05

0.1

0.15

0.2

0.3

0.5

1.0

2.0

3.0

ASAFR

ASFFR

ASCFR

SPCC相当

－

±0.03

－

±0.03

±0.04

±0.06

±0.11

±0.17

－

ASAFB

ASFFB

ASCFB

T=0.05・0.1　黄銅 C2680P

－

±0.005

±0.02

－

±0.03

±0.04

±0.05

±0.08

±0.12

±0.15

T=0.2～3.0　黄銅 C2801P

ASAFS

ASFFS

ASCFS

T＝0.05〜1.0　SUS304H

370〜430HV

±0.005

±0.02

±0.025

±0.03

±0.035

±0.04

±0.05

±0.20

±0.25

T＝2.0・3.0　SUS304

－

規格表

型式

−

ASFFB

−

A100

−

B25

−

T1.0

−

Q12

−

E15

−

C12

−

P70

型式				指定1mm単位		選択	指定0.1mm単位
Type				A	B	T	Q	E	C	P
	SPCC相当	黄銅	SUS304(H)	10〜150	10〜150	(0.05) 0.1 (0.15) 0.2 0.3 0.5 1.0 2.0 (3.0)	3〜31	Ｑ/2＋3〜	0 〜 Bー(Q/2＋3)	穴1コタイプは指定不要
穴１コ	ASAFR	ASAFB	ASAFS
穴２コ	ASFFR	ASFFB	ASFFS	16〜200	10〜200					Q＋3〜
穴３コ	ASCFR	ASCFB	ASCFS
Ｔ(0.05), (3.0)はSPCC相当材で指定できません。Ｔ(0.15)はSUS304Hのみ。

型番リスト

表示件数

型番

ASAFB-A[10-150/1]-B[10-150/1]-T[0.05,0.1,0.2,0.3,0.5,1,2,3]-Q[3-31/0.1]-E[4.5-142.1/0.1]-C[0-135/0.1]

ASAFR-A[10-150/1]-B[10-150/1]-T[0.1,0.2,0.3,0.5,1,2]-Q[3-31/0.1]-E[4.5-142.1/0.1]-C[0-135/0.1]

ASAFS-A[10-150/1]-B[10-150/1]-T[0.05,0.1,0.15,0.2,0.3,0.5,1,2,3]-Q[3-31/0.1]-E[4.5-142.1/0.1]-C[0-150/0.1]

ASCFB-A[16-200/1]-B[10-200/1]-T[0.05,0.1,0.2,0.3,0.5,1,2,3]-Q[3-31/0.1]-E[4.5-142.1/0.1]-C[0-194.1/0.1]-P[6-134.2/0.1]

ASCFR-A[16-200/1]-B[10-200/1]-T[0.1,0.2,0.3,0.5,1,2]-Q[3-31/0.1]-E[4.5-142.1/0.1]-C[0-194.1/0.1]-P[6-134.2/0.1]

ASCFS-A[16-200/1]-B[10-200/1]-T[0.05,0.1,0.15,0.2,0.3,0.5,1,2,3]-Q[3-31/0.1]-E[4.5-142.1/0.1]-C[0-194.1/0.1]-P[6-134.2/0.1]

ASFFB-A[16-200/1]-B[10-200/1]-T[0.05,0.1,0.2,0.3,0.5,1,2,3]-Q[3-31/0.1]-E[4.5-142.1/0.1]-C[0-194.1/0.1]-P[6-188.2/0.1]

ASFFR-A[16-200/1]-B[10-200/1]-T[0.1,0.2,0.3,0.5,1,2]-Q[3-31/0.1]-E[4.5-142.1/0.1]-C[0-194.1/0.1]-P[6-188.2/0.1]

ASFFS-A[16-200/1]-B[10-200/1]-T[0.05,0.1,0.15,0.2,0.3,0.5,1,2,3]-Q[3-31/0.1]-E[4.5-142.1/0.1]-C[0-194.1/0.1]-P[6-188.2/0.1]

材質

キリ欠き・丸穴数

(mm)

材質証明書

材質証明書：材質

RoHS2（10物質）?

最小発注数量

黄銅(C2801P又はC2680P)

キリ欠き穴1コ

10 ～ 150

0 ～ 135

4.5 ～ 142.1

3 ～ 31

0.05 ～ 3

対象外

対応

1個

SPCC相当

キリ欠き穴1コ

10 ～ 150

0 ～ 135

4.5 ～ 142.1

3 ～ 31

0.1 ～ 2

対象

SPCC相当

対応

1個

SUS304H又はSUS304

キリ欠き穴1コ

10 ～ 150

0 ～ 150

4.5 ～ 142.1

3 ～ 31

0.05 ～ 3

対象外

対応

1個

黄銅(C2801P又はC2680P)

キリ欠き穴3コ

16 ～ 200

10 ～ 200

0 ～ 194.1

4.5 ～ 142.1

6 ～ 134.2

3 ～ 31

0.05 ～ 3

対象外

対応

1個

SPCC相当

キリ欠き穴3コ

16 ～ 200

10 ～ 200

0 ～ 194.1

4.5 ～ 142.1

6 ～ 134.2

3 ～ 31

0.1 ～ 2

対象

SPCC相当

対応

1個

SUS304H又はSUS304

キリ欠き穴3コ

16 ～ 200

10 ～ 200

0 ～ 194.1

4.5 ～ 142.1

6 ～ 134.2

3 ～ 31

0.05 ～ 3

対象外

対応

1個

黄銅(C2801P又はC2680P)

キリ欠き穴2コ

16 ～ 200

10 ～ 200

0 ～ 194.1

4.5 ～ 142.1

6 ～ 188.2

3 ～ 31

0.05 ～ 3

対象外

対応

1個

SPCC相当

キリ欠き穴2コ

16 ～ 200

10 ～ 200

0 ～ 194.1

4.5 ～ 142.1

6 ～ 188.2

3 ～ 31

0.1 ～ 2

対象

SPCC相当

対応

1個

SUS304H又はSUS304

キリ欠き穴2コ

16 ～ 200

10 ～ 200

0 ～ 194.1

4.5 ～ 142.1

6 ～ 188.2

3 ～ 31

0.05 ～ 3

対象外

対応

1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	SH-ASAFS
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	SH-ASCFS
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	SH-ASFFS

基本情報

切欠き穴の外径を１mm単位で、穴位置を0.1mm単位でご指定可能。

【関連商品】
・丸穴タイプをご希望の方はこちら
・モータベース用・ピローブロック用をご希望の方はこちら
・定型タイプをお探しの方はこちら

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■ キリ欠き穴　1コタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	B	￥基準単価
		ASAFR			ASAFB				ASAFS
		T0.1〜0.5	T1.0	T2.0	T0.05	T0.1〜0.5	T1.0	T2.0〜3.0	T0.05	T0.1〜0.5	T1.0	T2.0〜3.0
10〜50	10〜 50	570	570	780	710	710	860	960	590	590	750	840
	51〜100	770	790	810	1,100	910	920	1,080	930	760	800	900
	101〜150	790	810	820	1,280	930	950	1,220	1,070	790	800	1,030
51〜70	10〜 50	620	620	770	790	790	900	990	750	740	760	890
	51〜100	780	790	800	1,040	910	930	1,170	1,030	780	840	1,110
	101〜150	810	810	820	1,410	940	980	1,350	1,210	830	920	1,170
71〜100	10〜 50	620	620	800	850	850	910	1,070	920	750	800	1,050
	51〜100	790	800	810	1,050	930	960	1,290	1,040	810	860	1,200
	101〜150	810	820	830	1,590	970	1,020	1,530	1,330	880	960	1,290
101〜130	10〜 50	790	800	810	1,060	930	960	1,110	1,000	780	790	1,060
	51〜100	800	810	820	1,390	950	1,010	1,390	1,250	820	870	1,250
	101〜150	820	820	840	1,760	1,010	1,060	1,720	1,610	880	960	1,550
131〜150	10〜 50	790	800	810	1,110	930	960	1,160	1,040	800	810	1,090
	51〜100	800	810	830	1,470	970	1020	1,480	1,270	870	890	1,270
	101〜150	820	840	860	1,920	1,020	1,090	1,850	1,590	890	970	1,520

■ キリ欠き穴　2コタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	B	￥基準単価
		ASFFR			ASFFB				ASFFS
		T0.1〜0.5	T1.0	T2.0	T0.05	T0.1〜0.5	T1.0	T2.0〜3.0	T0.05	T0.1〜0.5	T1.0	T2.0〜3.0
15〜 50	10〜 50	650	850	900	700	800	900	1,170	750	750	880	1,030
	51〜100	950	960	960	1,290	1,010	1,030	1,310	1,160	860	930	1,150
	101〜150	960	970	980	1,490	1,020	1,040	1,470	1,300	890	960	1,290
51〜 70	10〜 50	750	930	940	830	850	1,000	1,230	840	840	880	1,070
	51〜100	880	940	970	960	960	1,020	1,410	980	870	950	1,230
	101〜150	960	970	1,000	1,610	1,030	1,050	1,590	1,430	890	1,010	1,390
71〜100	10〜 50	750	930	940	850	850	1,020	1,310	850	850	920	1,150
	51〜100	900	960	990	980	980	1,040	1,550	990	880	950	1,360
	101〜150	970	970	1,010	1,820	1,040	1,090	1,810	1,630	900	1,060	1,580
101〜130	10〜 50	950	960	960	1,320	1,030	1,030	1,410	1,170	870	960	1,230
	51〜100	960	970	1,010	1,660	1,050	1,070	1,700	1,480	900	1,020	1,480
	101〜150	970	970	1,020	2,070	1,080	1,120	2,060	1,840	930	1,130	1,810
131〜150	10〜 50	950	960	1,000	1,370	1,030	1,030	1,470	1,220	890	970	1,290
	51〜100	960	970	1,020	1,780	1,050	1,070	1,810	1,580	930	1,020	1,580
	101〜150	970	1,000	1,080	2,200	1,080	1,150	2,220	2,020	980	1,130	1,940
151〜200	10〜 50	1,370	1,410	1,520	3,030	1,490	1,580	3,050	3,250	1,580	1,820	3,120
	51〜100	1,390	1,430	1,540	3,210	1,580	1,670	3,220	3,370	1,640	1,880	3,220
	101〜150	1,410	1,450	1,560	3,250	1,600	1,690	3,250	3,590	1,750	2,000	3,420
	151〜200	1,470	1,510	1,620	3,370	1,660	1,750	3,360	3,810	1,860	2,120	3,620

■ キリ欠き穴　3コタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	B	￥基準単価
		ASCFR			ASCFB				ASCFS
		T0.1〜0.5	T1.0	T2.0	T0.05	T0.1〜0.5	T1.0	T2.0〜3.0	T0.05	T0.1〜0.5	T1.0	T2.0〜3.0
15〜 50	10〜 50	890	920	920	1,040	990	1,010	1,180	950	850	880	1,060
	51〜100	960	970	970	1,310	1,020	1,040	1,320	1,190	880	950	1,180
	101〜150	970	980	990	1,510	1,030	1,050	1,490	1,340	910	980	1,320
51〜 70	10〜 50	890	920	930	1,090	990	1,010	1,240	1,000	840	880	1,100
	51〜100	910	940	960	1,320	1,000	1,020	1,420	1,200	870	950	1,260
	101〜150	970	980	1,010	1,620	1,040	1,070	1,600	1,470	910	1,030	1,430
71〜100	10〜 50	900	930	930	1,170	990	1,010	1,320	1,070	850	920	1,180
	51〜100	920	950	980	1,460	1,010	1,040	1,560	1,310	880	950	1,390
	101〜150	980	980	1,020	1,840	1,050	1,100	1,820	1,670	930	1,080	1,620
101〜130	10〜 50	960	970	970	1,330	1,040	1,040	1,420	1,200	890	980	1,260
	51〜100	970	980	1,020	1,680	1,070	1,080	1,720	1,520	930	1,050	1,520
	101〜150	980	980	1,030	2,090	1,090	1,130	2,080	1,890	950	1,160	1,850
131〜150	10〜 50	960	970	1,010	1,380	1,040	1,040	1,490	1,250	910	990	1,320
	51〜100	970	980	1,030	1,800	1,070	1,080	1,820	1,620	950	1,050	1,620
	101〜150	980	1,020	1,090	2,230	1,090	1,160	2,250	2,070	1,000	1,160	1,990
151〜200	10〜 50	1,470	1,530	1,630	3,270	1,600	1,700	3,290	3,490	1,690	1,960	3,360
	51〜100	1,490	1,550	1,650	3,450	1,690	1,790	3,460	3,610	1,750	2,020	3,460
	101〜150	1,520	1,580	1,680	3,490	1,710	1,810	3,490	3,830	1,860	2,140	3,660
	151〜200	1,580	1,640	1,740	3,610	1,770	1,870	3,600	4,030	1,960	2,250	3,840

■ 数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数量	1〜4	5〜9	10〜19	20〜49	50〜150	151〜300	301～
値引率	基準単価	10％	20％	30％	35％	39％	お見積り
出荷日	通常				＋5日	＋8日	お見積り

表示数量超えはWOSにてご確認ください。
標準対応大口以上はストーク対応なし

納期

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
角シム　フリー指定タイプ　丸穴タイプ
角シム丸穴タイプを外径1mm単位、穴位置0.1mm単位で指定できます。
ミスミ
角シムパック販売　－モータベース用・ピローブロック用－
モータベースやピローブロックの高さ調整にご利用いただけるシムプレートです。
ミスミ
角シム　－モータベース用・ピローブロック用－
モータベースやピローブロックの高さ調整・芯出しにご利用いただける角シムです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

角シム　フリー指定タイプ　切欠き穴タイプのレビュー

4.6平均満足度：4.635件のレビュー

星5
69%
星4
31%
星3
0%
星2
0%
星1
0%

部品取付の高さ調整に

満足度：5.02018/11/08

加工可能な寸法関係であれば全て指定寸法でシムが購入できます。図面を書かずに欲しいものが手に入るのでコスト的にも助かりま...もっと読む

3人が参考にしています。

専用機の調整

満足度：5.02018/08/02

納期が早く、製作するコストを考えるとこのシムが非常にすばらしいです。穴位置を自在に変更ができるのでシムのことを考えずに...もっと読む

2人が参考にしています。

会社

満足度：5.02018/08/06

まずはじめに、misumiは届くのが早い！！急にほしくても次の日に届くのでとてもありがたいです。シムはよく使うのです...もっと読む

1人が参考にしています。

すぐに欲しい時や数が欲しい時に

満足度：5.02025/06/23

現状でも非常に便利で助かります。あえて追加するなら、シム材のため薄く角が鋭利に感じる時があり、使用相手が面取りなどある...もっと読む

0人が参考にしています。

調整

満足度：4.02023/07/30

調整用に使用しました。サイズバリエーションが豊富なので助かります。

0人が参考にしています。

35件全て見る

よくあるご質問（FAQ）

Qステンレスなのに磁石に付くのですが

SUS304を圧延加工しておりますので、磁性を帯びることがあります。（技術情報）

Q表面処理はされてますか？

いずれの材質も表面処理はしておりません。

Q希望の寸法が無いのですが

特注見積サービスもご検討ください。
