ステージメンテナンス部品　マイクロメータヘッド（ストローク±３．２５ｍｍ）

ステージメンテナンス部品　マイクロメータヘッド（ストローク±３．２５ｍｍ）
通常単価(税別)
4,800円～5,620円
税込単価
5,280円～6,182円
通常出荷日：在庫品1日目当日出荷可能

手動ステージのメンテナンス向け。微細な送りが可能なマイクロメータヘッドの単品販売です。New!!! F...

詳細を確認
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

【エコノミーシリーズ】 マイクロメータヘッド レストポジションタイプ

ミスミ

【エコノミーシリーズ】 マイクロメータヘッド レストポジションタイプ
通常価格(税別)： 1,640円 (税込価格：1,804円)

通常出荷日：在庫品1日目

よく一緒に見られています

ステージメンテナンス部品　標準マイクロメータヘッド

ミスミ

ステージメンテナンス部品　標準マイクロメータヘッド
通常価格(税別)： 3,970円 (税込価格：4,367円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

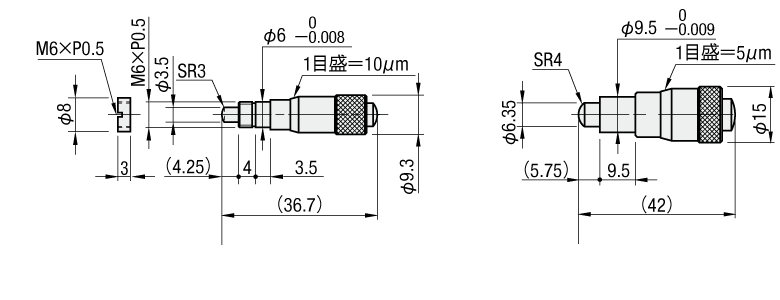

外形図・規格表



外形図

MCLN1
（ス卜ローク±3.25mm）

MCLN2
（ス卜ローク±3.25mm）

　 ストローク（+）←    → ストローク（－）

図の位置はストロークセンターです。
スピンドルが（+）（－）方向に3.25mmずつ動きます。 ストローク（+）←    → ストローク（－）

図の位置はストロークセンターです。
スピンドルが（+）（－）方向に3.25mmずつ動きます。

MCLN3（ナット付）
（ス卜ローク±3.25mm）

MCLN4
（ス卜ローク±3.25mm）

　 ストローク（+）←    → ストローク（－）

図の位置はストロークセンターです。
スピンドルが（+）（－）方向に3.25mmずつ動きます。 ストローク（+）←    → ストローク（－）

図の位置はストロークセンターです。
スピンドルが（+）（－）方向に3.25mmずつ動きます。
[ M ]材質　　スピンドル：SKS　　取手：SUM　　ナット・ねじ：低カドミ真鍮
[ A ]付属品　専用レンチ（ナット付のみ）
[ ! ]図面はストロークセンターです。
[ ! ]マイクロメータヘッドはボルトナットの仕組みですので、全長は変化しません。
[ ! ]ラチェット機能はご利用いただけません。


規格表

型式
MCLN3
型式ストローク(mm)最小読取(mm)1回転当り移動量(mm)自重(kg)
TypeNo.
MCLN1±3.250.010.50.01
2±3.250.010.50.03
3±3.250.010.50.01
4±3.250.0050.250.03

型番リスト

表示件数
  • 1
    • 型番
    MCLN1
    MCLN2
    MCLN3
    MCLN4

    取付径

    (φ)

    先端径

    (φ)

    取付ねじ

    最小読取（標準・粗動）

    1回転当り移動量

    (mm)

    		RoHS?最小発注数量
    6
    3.5
    無し
    0.01
    0.5
    10
    1個
    9.5
    6.35
    無し
    0.01
    0.5
    10
    1個
    6
    3.5
    M6X0.5
    0.01
    0.5
    10
    1個
    9.5
    6.35
    無し
    0.005
    0.25
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    価格が安い代替相当品
    5,270円
    ( 5,797円 )
    在庫品1日目当日出荷可能

    CMH6.5

    4,800円
    ( 5,280円 )
    在庫品1日目当日出荷可能

    CMHD6.5

    5,620円
    ( 6,182円 )
    在庫品1日目当日出荷可能

    CMHN6.5

    5,500円
    ( 6,050円 )
    在庫品1日目当日出荷可能

    -

  • 1

    • 詳細情報

    基本情報

    手動ステージのメンテナンス向け。微細な送りが可能なマイクロメータヘッドの単品販売です。New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
    ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
    FAカメラ位置調整　事例・商品のご紹介ページ

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    納期・価格



    価格表

    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型式￥基準単価
    TypeNo.
    MCLN1 4,500
    2 4,100
    3 4,800
    4 4,700
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数　量1～1011～
    値引率基準単価5%
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。


    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
