検査治具用ブッシュ 段付おねじテーパ用 ツバ付
- chemSHERPA対応品あり
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
【特長】・段付きおねじテーパピンと合わせて使えるブッシュです。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が36型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

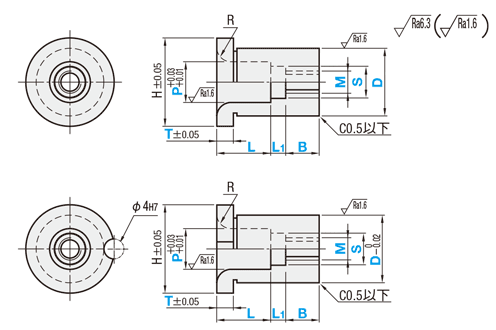

外形図
[ ! ]1
[ ! ]2
[ ! ]2
[ ! ]3
[ ! ]3
■ツバ付（ラウンド）
■ツバ付（ノック回り止め）
| S | H7 |
| 3 | ＋0.010 0 |
| 4〜6 | ＋0.012 0 |
| 7〜10 | ＋0.015 0 |
| 11〜18 | ＋0.018 0 |
| 19 | ＋0.021 0 |
| Ｄ | p6 |
| 8 | ＋0.024 ＋0.015 |
| 10 | |
| 12 | ＋0.029 ＋0.018 |
| 16 | |
| 20 | ＋0.035 ＋0.022 |
| 25 |
L寸、L1寸、B寸、寸法公差
[ ! ]JIS B 0405ｍ級(中級)に準拠。
| 寸法区分 | 公差 (㎜) | |
| を超え | 以下 | |
| 0.5 | 3 | ±0.1 |
| 3 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
[ ! ]1 圧入タイプには、導入部（D−0.03/−0.05）が1〜3mmつきます。
[ ! ]2 肉厚が2ミリ以下｛（D−P）/2≦2｝の場合Rは0.5になります。 [ ! ]3 S＝Mの場合、S寸内径に筋が付きます。
[ ! ]圧入タイプは内径収縮が大きい為、穴加工の際はご注意ください（こちら内径収縮データ参照）
| [ M ]材質 | [ H ]硬度 | 固定方法 | 外径公差 | Type | |||
| ラウンド | ノック回り止め | ||||||
| S＋0.03 ＋0.01 | SH7 | S＋0.03 ＋0.01 | SH7 | ||||
| SKS93相当 | 50～60HRC | ノーマル | D0 −0.02 | KJBTW | KJBHTW | KJBKTW | KJBKHTW |
| 圧入 | Dp6 | KJBPTW | KJBPHTW | − | − | ||
規格表
| 型式 | − | P | − | S | − | M | − | L | − | L1 | − | B | − | T | ||
| Type | D | |||||||||||||||
| KJBTW | 10 | − | P8.00 | − | S5 | − | M4 | − | L8 | − | 4 | − | B10 | − | T2 | |
| 型式 | P | S(S≦P-1) | M | L | L1 | B | T | H | R | |||||||||
| Type | D | |||||||||||||||||
| ツバ付 | ||||||||||||||||||
| ラウンド | ノック回り止め | |||||||||||||||||
| S＋0.03 ＋0.01 | SH7 | S＋0.03 ＋0.01 | SH7 | 指定0.01mm単位 | 指定1mm単位 | 選択 | 指定1mm単位 | 指定1mm単位 | 指定1mm単位 | 選択 | ||||||||
| KJBTW | KJBHTW | KJBKTW | KJBKHTW | 8 | 4.00～ 6.00 | 3～ 5 | 3 | 4 | 3～25 (L≦P×2.5) | 3～25 (L+L1≦S×2.5) | 5～25 (M≦B≦M×3) ただしM3(D8)のとき (M≦B≦M×2) S＝Mの場合 L1＋B≦M×3 | 2 3 5 | D＋4 | 1.0 | ||||
| 10 | 5.00～ 8.00 | 4～ 7 | 4 | 5 | 6 | 3〜25 (L≦P×3) 3 4はRなし | 3≦L1＜25−L (L＋L1≦S×3) | D＋4 | 2.0 | |||||||||
| KJBPTW | KJBPHTW | 12 | 5.00～10.00 | 4～ 9 | 4 | 5 | 6 | 8 | D＋4 | 2.0 | ||||||||
| 16 | 8.00～14.00 | 4～13 | 4 | 5 | 6 | 8 | 10 | 12 | D＋4 | 2.0 | ||||||||
| 20 | 10.00～18.00 | 6～17 | 4 | 5 | 6 | 8 | 10 | 12 | D＋4 | 2.0 | ||||||||
| 25 | 15.00～23.00 | 8～19 | 4 | 5 | 6 | 8 | 10 | 12 | D＋4 | 2.0 | ||||||||
追加工
| 型式 | − | P | − | S | − | M | − | L | − | L1 | − | B | − | T | − | (FC・PKC・NC…etc.) |
| KJBW12 | − | P8.00 | − | S6 | − | M5 | − | L10 | − | 4 | − | B10 | − | FC |
| Alterations | Code | Spec. | ￥/1 Code | |
| 溝追加工 (接着剤溜まり用) |  | FC | 接着剤溜まり用の溝加工を追加します。 [ ! ]D≧P＋3：ブッシュの肉厚が1.5ミリ [ ! ]ストレートはL＋L1＋B≧10、 | 200 |
| 溝追加工 (抜け止め防止) |  | NC | 抜け止め防止の溝加工を追加します。 [ ! ]D≧P＋3：ブッシュの肉厚が1.5ミリ [ ! ]ストレートはL＋L1＋B≧10、 | 300 |
| 内径R C面取り |  | RN | RをC面取り(0.5以下)にします。 | 無料 |
| Alterations | Code | Spec. | ￥/1 Code | |
| 内径R ピン角 |  | CRN | Rをピン角にします。 [ ! ]バリがでることがあります。 [ NG ]追加工TKCとの併用不可 | 無料 |
| 表面処理追加 (四三酸化鉄皮膜) | STC | 四三酸化鉄皮膜を追加します。 [ ! ]材質SKS93(無電解ニッケル | 200 | |
| P寸公差変更 |  | PKC | P寸公差をH7に変更します。 | 200 |
| ツバ厚公差変更 |  | TKC | ツバ厚公差を±0.01に変更します。 [ ! ]ツバ付タイプのみ適用 [ NG ]追加工CRNとの併用不可 | 400 |
| 平取り 追加工 |  | HT | ブッシュに平取りを追加します。 [ ! ]ラウンドタイプのみ適用 [ ! ]ツバ部は平取りしません。 | 200 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】・段付きおねじテーパピンと合わせて使えるブッシュです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||
| ラウンド | ノック回り止め | |||
| S＋0.03 ＋0.01 | SH7 | S＋0.03 ＋0.01 | SH7 | |
| KJBTW KJBPTW | KJBHTW KJBPHTW | KJBKTW | KJBKHTW | |
| 8 | 2,260 | 2,360 | 2,630 | 2,730 |
| 10 | 2,260 | 2,360 | 2,630 | 2,730 |
| 12 | 2,470 | 2,570 | 2,840 | 2,940 |
| 16 | 2,630 | 2,730 | 2,990 | 3,100 |
| 20 | 2,730 | 2,840 | 3,100 | 3,200 |
| 25 | 2,940 | 3,050 | 3,310 | 3,410 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5% | 10% | 18％ | お見積り |
| 出荷日 | 通常 | ||||
検査治具用ブッシュ 段付おねじテーパ用 ツバ付のレビュー
生産設備に対する付帯部品として使用
5
5.02020/12/16
検査用治工具にて駆動部位の機械要素部品として使用しています。導入当初に各社の類似品と比較検討しタイプ：KJBTWがベスト...もっと読む
0人が参考にしています。
社内で使用していた検査用治具の改良に使用しました
5
5.02020/10/21
社内で使用していた、穴のセンター検査用治具がストレートタイプだったので使い勝手をよくするため、その改良にテーパタイプのピ...もっと読む
0人が参考にしています。
