支柱ピン 先端形状選択タイプ -おねじ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：2日目～3日目
スパナ溝付きで、先端形状をお選びいただくことで、上位での位置決めが可能です。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が126型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

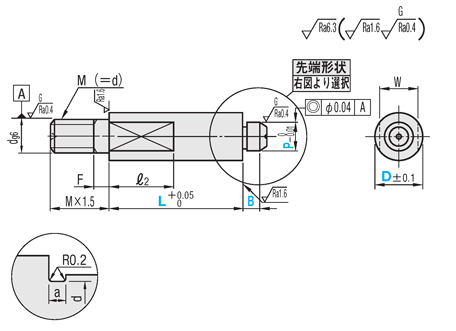

●おねじタイプ
a＝1.0
d＝P－0.2
[ ! ]逃げ部寸法は参考値になります。
d＝P－0.2
[ ! ]逃げ部寸法は参考値になります。
 | ||
| 先端形状選択 | ||
| A 形状 |  | |
| [ ! ]Pー2EtanA ≧ 0.73（先端径φ0.73以上） 参考：tan15°≒0.267 tan30°≒0.577 tan45°＝1 tan60°≒1.732 | ||
| B 形状 |  | |
| C 形状 |  | |
| [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | おねじ |
| ①S45C相当 | 四三酸化鉄皮膜 | − | LSPC |
| ②S45C相当 | 硬質クロムメッキ | メッキ硬度 750HV～ | LSPRC |
| ③S45C相当 | 四三酸化鉄皮膜 | 焼入硬度 45〜50HRC | LSPHBC |
| ④S45C相当 | 硬質クロムメッキ | 焼入硬度 45〜50HRC メッキ硬度 750HV～ | LSPHRC |
| ⑤SUS304 | − | − | LSPSUC |
| ⑥SUS440Cまたは 13Crステンレス | − | 焼入硬度 50〜55HRC | LSPSCC |
規格表
| 型式 | − | L | − | P | − | B | − | E | − | A |
| LSPCA10 | − | L20.01 | − | P4.05 | − | B5 | − | E2.0 | − | A15 |
◆めねじ・おねじ
推奨締付トルク（参考値）
[ ! ]焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ>> こちら参照）ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
推奨締付トルク（参考値）
| M(並目) | 締付トルク N・cm |
| M3 | 98 |
| M4 | 225 |
| M5 | 461 |
| M6 | 784 |
| M8 | 1911 |
| M10 | 3783 |
| M12 | 6605 |
| M16 | 16366 |
| M20 | 32928 |
| 型式 | L 指定0.01mm単位 | P 指定0.01mm単位 | B 指定0.1mm単位 | E 指定0.1mm単位 (A形状のみ) | A 選択 (A形状のみ) | R (C形状) | d | M (並目) | F | W | ℓ2 | ||
| Type | 先端 形状 | D | |||||||||||
| おねじ LSPC LSPRC LSPHBC LSPHRC LSPSUC LSPSCC | A B C | 6 | 10.00〜50.00 | 3.00〜4.00 | 2.0〜12.0 | 0.5〜10.0 | 15 30 45 60 | 1 | 3 | 3 | 1.5 | 5 | 8 |
| 8 | 3.00〜6.00 | 2.0〜15.0 | 1 | 5 | 5 | 2 | 7 | 8 | |||||
| 10 | 20.00〜80.00 | 4.00〜8.00 | 2.0〜20.0 | 1.5 | 6 | 6 | 3 | 8 | 8 | ||||
| 12 | 4.00〜10.00 | 2.0〜20.0 | 1.5 | 8 | 8 | 4 | 10 | 10 | |||||
| 15 | 5.00〜10.00 | 2.0〜25.0 | 2 | 10 | 10 | 5 | 13 | 10 | |||||
| 20 | 8.00〜15.00 | 2.0〜30.0 | 3 | 12 | 12 | 5 | 17 | 10 | |||||
| 25 | 10.00〜15.00 | 2.0〜30.0 | 4 | 16 | 16 | 5 | 20 | 10 | |||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
スパナ溝付きで、先端形状をお選びいただくことで、上位での位置決めが可能です。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 おねじ | |||||
| ① LSPC | ② LSPRC | ③ LSPHBC | ④ LSPHRC | ⑤ LSPSUC | ⑥ LSPSCC | |
| 6 | 1,180 | 1,320 | 1,500 | 1,650 | 1,790 | 1,890 |
| 8 | 1,180 | 1,320 | 1,500 | 1,650 | 1,790 | 1,890 |
| 10 | 1,180 | 1,320 | 1,500 | 1,650 | 1,790 | 1,890 |
| 12 | 1,330 | 1,540 | 1,690 | 1,900 | 1,970 | 2,100 |
| 15 | 1,330 | 1,540 | 1,690 | 1,900 | 1,970 | 2,100 |
| 20 | 1,330 | 1,540 | 1,690 | 1,900 | 1,970 | 2,100 |
| 25 | 1,580 | 1,830 | 1,970 | 2,220 | 2,290 | 2,430 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～200 | 201〜 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | 18% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
