位置決めピン －エアベント付めねじタイプ－
- 通常単価(税別)
- 170円～550円
- 税込単価
- 187円～605円
【特長】エア溝があるので、ピンの差込みを容易に行えます。めねじでの取り付けとなります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

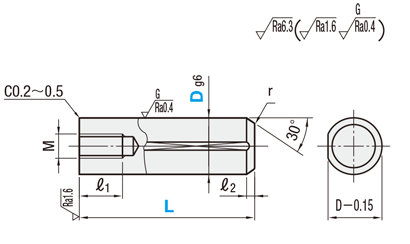

外形図・規格表
（片面取り）
| [ M ]材質 | [ H ]硬度 | Type |
| めねじ | ||
| SUJ2 | 焼入硬度 45〜50HRC | LPT |
| SUS304相当 | − | SLPT |
| SUS440C相当 | 焼入硬度 50〜55HRC | CLPT |
規格表
| 型式 | − | L |
| LPT6 | − | 20 |
| 型式 | L | M (並目) | ＊締付トルク N・cm | ℓ1 | ℓ2 | r | |||||||
| Type | D寸公差g6 | ||||||||||||
| LPT SLPT CLPT | 5 | −0.004 −0.012 | 10 | 12 | 15 | 20 | 25 | 30 | M3 | 98 | 6 | 1 | 1 |
| 6 | 10 | 12 | 15 | 20 | 25 | 30 | M4 | 225 | 8 | ||||
| 8 | −0.005 −0.014 | 12 | 15 | 20 | 25 | 30 | M5 | 461 | 1.5 | 1.5 | |||
| 10 | 20 | 25 | 30 | M6 | 784 | 10 | |||||||
| 12 | −0.006 −0.017 | 20 | 25 | 30 | 2 | 2 | |||||||
D＝6、L＝10の場合のみ、ℓ1＝6となります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
■めねじタイプ
| 質量（g)参考値 | ||||
| D | L | SKS3相当 | SUS304相当 | SUS440C相当 |
| 5 | 10 | 1.21 | 1.23 | 1.22 |
| 12 | 1.52 | 1.54 | 1.53 | |
| 15 | 1.98 | 2.02 | 2.00 | |
| 20 | 2.75 | 2.80 | 2.78 | |
| 25 | 3.52 | 3.59 | 3.55 | |
| 30 | 4.29 | 4.37 | 4.33 | |
| 6 | 10 | 1.43 | 1.46 | 1.44 |
| 12 | 1.88 | 1.91 | 1.89 | |
| 15 | 2.54 | 2.59 | 2.56 | |
| 20 | 3.65 | 3.72 | 3.69 | |
| 25 | 4.76 | 4.85 | 4.81 | |
| 30 | 5.87 | 5.98 | 5.93 | |
| 8 | 12 | 3.50 | 3.57 | 3.54 |
| 15 | 4.69 | 4.77 | 4.73 | |
| 20 | 6.66 | 6.78 | 6.72 | |
| 25 | 8.64 | 8.79 | 8.72 | |
| 30 | 10.61 | 10.80 | 10.71 | |
| 10 | 20 | 10.12 | 10.30 | 10.21 |
| 25 | 13.20 | 13.44 | 13.32 | |
| 30 | 16.29 | 16.58 | 16.43 | |
| 12 | 20 | 15.55 | 15.83 | 15.69 |
| 25 | 19.99 | 20.35 | 20.17 | |
| 30 | 24.43 | 24.87 | 24.65 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
|
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】エア溝があるので、ピンの差込みを容易に行えます。めねじでの取り付けとなります。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||
| Type | D | LPT | SLPT | CLPT |
| LPT SLPT CLPT | 5 | 330 | 420 | 510 |
| 6 | ||||
| 8 | 350 | 450 | 550 | |
| 10 | ||||
| 12 | ||||
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦LPT
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | |||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～200 | 201～ |
| 値引率 | 基準単価 | 3％ | 8％ | 60％ | 60% | 66% |
| 出荷日 | 通常 | お見積り | ||||
◦SLPT･CLPT
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | |||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～200 | 201～ |
| 値引率 | 基準単価 | 5％ | 37％ | 48％ | 48% | 54% |
