開閉チャック取付用位置決めピン めねじタイプ
規格・仕様：
- 大口分納
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が6型番あります。

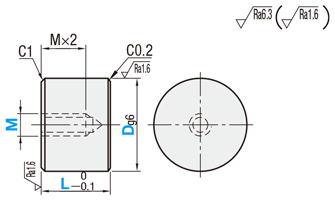

外形図・規格表
●めねじタイプ
| [ M ]材質 | [ S ]表面処理 | Type |
| めねじタイプ | ||
| S45C相当 | 無電解ニッケルメッキ | IPTA |
| SUS304 | − | SIPTA |
規格表
■めねじタイプ
| 型式 | − | D | − | L |
| IPTA4 | − | D17.0 | − | L7.0 |
■めねじタイプ
＊L寸がM×4以下の場合、タップまたは下穴が貫通する場合があります。
| 型式 | 指定0.1mm単位 | ||
| Type | M | D | L |
| IPTA SIPTA | 3 | 10.0〜20.0 | 3.0〜30.0 |
| 4 | 10.0〜32.0 | ||
| 5 | 12.0〜32.0 | ||
型番リスト
表示件数
| 型番 |
|---|
詳細情報
基本情報
【特長】開閉チャックの取り付けに使用する位置決めピンめねじタイプです。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■めねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||
| Type | M | IPTA | SIPTA |
| IPTA SIPTA | 3 | 1,510 | 2,060 |
| 4 | 1,860 | 2,520 | |
| 5 | 2,070 | 2,810 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5% | 10% | 23% | お見積り |
| 出荷日 | 通常 | ||||
