位置決めピン ツバ付タイプ －平面取り形状－
規格・仕様：
- 大口分納
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が12型番あります。

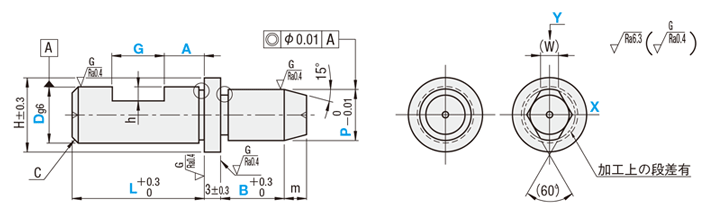

外形図・規格表
●平面取り形状
[ ! ]L＞A＋G＋1
[ ! ]切欠き、平面取り形状のダイヤの場合止めねじの位置をX・Yより選択できます。
[ ! ]ダイヤ形状はツバ上面に加工上の段差が残ります。
D(P)≧3の場合
a＝1.0
d＝D(P)－0.2
[ ! ]逃げ部寸法は参考値になります。
D(P)＜3の場合
a＝0.5
d＝D(P)－0.1
[ ! ]ダイヤ形状はツバ上面に加工上の段差が残ります。
| 材質 No. | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | Type | |
| 丸 | ダイヤ | ||||
| SKS3相当 | − | 焼入硬度60〜63HRC | JPDJS | JPDJD | |
規格表
| 型式 | − | P | − | L | − | B | − | G | − | A | − | 廻り止め位置 |
| JPDJD8 | − | P5.05 | − | L20 | − | B10.1 | − | G5 | − | A8.2 | − | X |
■平面取り形状
[ ! ]B寸（ ）はダイヤ形状に適用 [ ! ]適用止めねじは切欠き形状で使用の際の推奨止めねじサイズとなります。
| 型式 | P 指定0.01mm単位 | L 指定1mm単位 | B 指定0.1mm単位 | G 指定1mm単位 | A 指定0.1mm単位 | 廻り止め位置 | h | c | m | H | (W) | ||||
| Type | 形状記号 | D | D寸公差 g6 | D＜Pの場合 | D≧Pの場合 | ||||||||||
| (平面取り) JPDJ | S(丸) D(ダイヤ) | 6 | −0.004 −0.012 | 5.00〜7.00 | 12〜20 | 5.0〜20.0 | 3〜9 | 2.0〜8.0 | X Y [ ! ]ダイヤ 形状の み適用 | 1 | 1 | 3 | 8 | 3 | 1.5 |
| 8 | −0.005 −0.014 | 5.00〜9.00 | 14〜22 | 5.0〜30.0(15.0) | 2.0〜12.0 | 1.2 | 1.5 | 4 | 11 | 3.5 | 1.8 | ||||
| 10 | −0.005 −0.014 | 5.00〜12.00 | 15〜25 | 5.0〜30.0(25.0) | 2.0〜16.0 | 1.2 | 2 | 4 | 13 | 4 | 2.2 | ||||
| 12 | −0.006 −0.017 | 5.00〜12.00 | 15〜25 | 5.0〜30.0(25.0) | 2.0〜20.0 | 1.2 | 2 | 4 | 15 | 5 | 2.5 | ||||
| 16 | −0.006 −0.017 | 10.00〜16.00 | 24〜35 | 5.0〜30.0(30.0) | 2.0〜28.0 | 2 | 3 | 5 | 19 | 7 | 4 | ||||
| 20 | −0.007 −0.020 | 13.00〜20.00 | 27〜40 | 2.0〜36.0 | 2 | 3 | 5 | 23 | 9 | 5 | |||||
追加工
| 5 | 日目出荷 |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||||||||||
| TC | 先端テーパー部長さ変更 | m寸法を変更します。指定1mm単位 [ ! ]B+m≧TC+2(ストレート部min.2mm) [ ! ]P/2-TCtan15°(≒0.27)＞0.5(先端φ1.0min.) [ ! ]TCの指定により、B寸法が変わります。(変更後B寸法=B+m-TC)
| JPDJS10-P9.05-L19-B7.5-G8-A5-TC6 | 300 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ツバ付きの止めねじタイプです。全周溝･切欠き・平面取り形状からお選びいただけます。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■平面取り形状
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 丸形状 | ￥基準単価 ダイヤ形状 |
| ①SKS3焼 JPDJS | ①SKS3焼 JPDJD | |
| 6 | 1,790 | 2,210 |
| 8 | 1,850 | 2,330 |
| 10 | 1,920 | 2,390 |
| 12 | 2,010 | 2,500 |
| 16 | 2,660 | 3,350 |
| 20 | 3,270 | 4,160 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101〜 |
| 値引率 | 基準単価 | 5% | 10% | 23% | お見積り |
| 出荷日 | 通常 | ||||
