位置決めピン　ツバ付タイプ　－全周溝形状－

カタログ |P.1-1771

規格変更
規格拡張対象

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピンホルダー　二面幅タイプ

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　大頭／小頭テーパタイプ　－全周溝形状－

通常出荷日：2 日目～

ツバ付きの止めねじタイプです。全周溝･切欠き・平面取り形状からお選びいただけま...

詳細情報を確認する

規格・仕様：

大口分納

材質
スチール
詳細材質
SKS3(相当含む)
基本形状
ツバ付
導入側先端タイプ
テーパ
導入側仕様
なし
取付側形状
全周溝
表面処理
なし
熱処理
ズブ焼入
導入側外径公差
0/-0.01
取付側公差
g6
材質証明書
対象
材質証明書：材質
SKS3相当

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が22型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

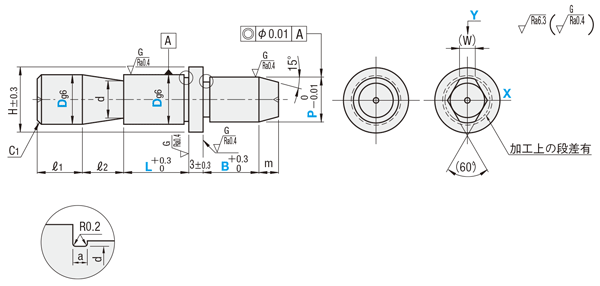

外形図・規格表

●全周溝形状

D（P）≧3の場合
a＝1.0
d＝D（P）－0.2
[ ! ]逃げ部寸法は参考値になります。

D（P）＜3の場合
a＝0.5
d＝D（P）－0.1

[ ! ]ダイヤ形状はツバ上面に加工上の段差が残ります。

[ ! ]P−2mtanA≧0.73（先端径φ0.73以上）
　　　参考：tan15°≒0.267

材質 No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	Type
				丸	ダイヤ
①	SKS3相当	−	焼入硬度60〜63HRC	JPGJS	JPGJD

規格表

型式	−	P	−	L	−	B
JPGJS10	−	P9.05	−	L6	−	B3.5

■全周溝形状

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	d	ℓ₁	ℓ₂	C₁	m	H	(W)
Type	形状記号	D	D寸公差 g6	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	d	ℓ₁	ℓ₂	C₁	m	H	D＜Pの場合	D≧Pの場合
JPGJ	S(丸) D(ダイヤ)	6	−0.004 −0.012	2.00〜6.00	3〜12	2.0〜20.0	4.5	5	5	1	3	8	3	1.5
		6S	−0.004 −0.012	2.00〜6.00	2〜12		4.5	2	5	0.5	3	8	3	1.5
		8	−0.005 −0.014	3.00〜8.00	4〜16		6.5	6	6	1.5	4	11	3.5	1.8
		8S	−0.005 −0.014	3.00〜8.00	3〜16		6.5	3	6	0.5	4	11	3.5	1.8
		10	−0.005 −0.014	3.00〜12.00	5〜20	3.0〜20.0	8	8	8	2	4	13	4	2.2
		10S	−0.005 −0.014	3.00〜12.00	4〜20	3.0〜20.0	8	3	8	0.5	4	13	4	2.2
		12	−0.006 −0.017	5.00〜12.00	6〜24	3.0〜25.0	10	8	8	2	4	15	5	2.5
		12S	−0.006 −0.017	5.00〜12.00	5〜24	3.0〜20.0	10	4	8	0.5	4	15	5	2.5
		16	−0.006 −0.017	10.00〜16.00	8〜32	5.0〜25.0	14	8	8	3	5	19	7	4
		16S	−0.006 −0.017	10.00〜16.00	7〜32	5.0〜20.0	14	4	8	0.5	5	19	7	4
		20	−0.007 −0.020	13.00〜20.00	10〜40	5.0〜25.0	18	8	8	3	5	23	9	5

[ ! ]D寸でSが付くサイズは取付部（Lやℓ₁）を短く設定した省スペース対応型です。（D寸はSをとった数字となります。）

追加工

日目出荷

追加工
コード

追加工内容

適用条件

指定例

\/1Code

先端テーパー部長さ変更

m寸法を変更します。指定1mm単位
[ ! ]B+m≧TC+2（ストレート部min.2mm）
[ ! ]P/2-TCtan15°（≒0.27）＞0.5（先端φ1.0min.）
[ ! ]TCの指定により、B寸法が変わります。（変更後B寸法=B+m-TC）

D	TC
6	4〜13
8	5〜16
10	5〜22
12
13
16	6〜23
20	6〜23

JPGJS10-P9.05-L6-B7.5-TC6

300

型番リスト

表示件数

型番

JPGJD6-P[2-6/0.01]-L[3-12/1]-B[2-20/0.1]

JPGJD6S-P[2-6/0.01]-L[2-12/1]-B[2-20/0.1]

JPGJD8-P[3-8/0.01]-L[4-16/1]-B[2-20/0.1]

JPGJD8S-P[3-8/0.01]-L[3-16/1]-B[2-20/0.1]

JPGJD10-P[3-12/0.01]-L[5-20/1]-B[3-20/0.1]

JPGJD10S-P[3-12/0.01]-L[4-20/1]-B[3-20/0.1]

JPGJD12-P[5-12/0.01]-L[6-24/1]-B[3-25/0.1]

JPGJD12S-P[5-12/0.01]-L[5-24/1]-B[3-20/0.1]

JPGJD16-P[10-16/0.01]-L[8-32/1]-B[5-25/0.1]

JPGJD16S-P[10-16/0.01]-L[7-32/1]-B[5-20/0.1]

JPGJD20-P[13-20/0.01]-L[10-40/1]-B[5-25/0.1]

JPGJS6-P[2-6/0.01]-L[3-12/1]-B[2-20/0.1]

JPGJS6S-P[2-6/0.01]-L[2-12/1]-B[2-20/0.1]

JPGJS8-P[3-8/0.01]-L[4-16/1]-B[2-20/0.1]

JPGJS8S-P[3-8/0.01]-L[3-16/1]-B[2-20/0.1]

JPGJS10-P[3-12/0.01]-L[5-20/1]-B[3-20/0.1]

JPGJS10S-P[3-12/0.01]-L[4-20/1]-B[3-20/0.1]

JPGJS12-P[5-12/0.01]-L[6-24/1]-B[3-25/0.1]

JPGJS12S-P[5-12/0.01]-L[5-24/1]-B[3-20/0.1]

JPGJS16-P[10-16/0.01]-L[8-32/1]-B[5-25/0.1]

JPGJS16S-P[10-16/0.01]-L[7-32/1]-B[5-20/0.1]

JPGJS20-P[13-20/0.01]-L[10-40/1]-B[5-25/0.1]

環境対応

特性・用途

導入側先端形状

導入側外径 P

(mm)

取付側外径 D

(mm)

ℓ1

(mm)

RoHS?

最小発注数量

RoHS対応（10物質）	該当なし	ダイヤ	2 ～ 6	6	5	2 ～ 20	3 ～ 12	10	1個
RoHS対応（10物質）	該当なし	ダイヤ	2 ～ 6	6S	2	2 ～ 20	2 ～ 12	10	1個
RoHS対応（10物質）	該当なし	ダイヤ	3 ～ 8	8	6	2 ～ 20	4 ～ 16	10	1個
RoHS対応（10物質）	該当なし	ダイヤ	3 ～ 8	8S	3	2 ～ 20	3 ～ 16	10	1個
RoHS対応（10物質）	該当なし	ダイヤ	3 ～ 12	10	8	3 ～ 20	5 ～ 20	10	1個
RoHS対応（10物質）	該当なし	ダイヤ	3 ～ 12	10S	3	3 ～ 20	4 ～ 20	10	1個
-	-	ダイヤ	5 ～ 12	12	8	3 ～ 25	6 ～ 24	10	1個
RoHS対応（10物質）	該当なし	ダイヤ	5 ～ 12	12S	4	3 ～ 20	5 ～ 24	10	1個
RoHS対応（10物質）	該当なし	ダイヤ	10 ～ 16	16	8	5 ～ 25	8 ～ 32	10	1個
RoHS対応（10物質）	該当なし	ダイヤ	10 ～ 16	16S	4	5 ～ 20	7 ～ 32	10	1個
RoHS対応（10物質）	該当なし	ダイヤ	13 ～ 20	20	8	5 ～ 25	10 ～ 40	10	1個
RoHS対応（10物質）	該当なし	丸	2 ～ 6	6	5	2 ～ 20	3 ～ 12	10	1個
RoHS対応（10物質）	該当なし	丸	2 ～ 6	6S	2	2 ～ 20	2 ～ 12	10	1個
RoHS対応（10物質）	該当なし	丸	3 ～ 8	8	6	2 ～ 20	4 ～ 16	10	1個
RoHS対応（10物質）	該当なし	丸	3 ～ 8	8S	3	2 ～ 20	3 ～ 16	10	1個
RoHS対応（10物質）	該当なし	丸	3 ～ 12	10	8	3 ～ 20	5 ～ 20	10	1個
RoHS対応（10物質）	該当なし	丸	3 ～ 12	10S	3	3 ～ 20	4 ～ 20	10	1個
RoHS対応（10物質）	該当なし	丸	5 ～ 12	12	8	3 ～ 25	6 ～ 24	10	1個
RoHS対応（10物質）	該当なし	丸	5 ～ 12	12S	4	3 ～ 20	5 ～ 24	10	1個
RoHS対応（10物質）	該当なし	丸	10 ～ 16	16	8	5 ～ 25	8 ～ 32	10	1個
RoHS対応（10物質）	該当なし	丸	10 ～ 16	16S	4	5 ～ 20	7 ～ 32	10	1個
RoHS対応（10物質）	該当なし	丸	13 ～ 20	20	8	5 ～ 25	10 ～ 40	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

ツバ付きの止めねじタイプです。全周溝･切欠き・平面取り形状からお選びいただけます。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■全周溝形状
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価丸形状	￥基準単価ダイヤ形状
D	①SKS3焼 JPGJS	①SKS3焼 JPGJD
6	1,300	1,630
6S	1,300	1,630
8	1,350	1,710
8S	1,350	1,710
10	1,410	1,750
10S	1,410	1,750
12	1,470	1,840
12S	1,470	1,840
16	1,950	2,460
16S	1,950	2,460
20	2,390	3,050

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜19	20〜34	35〜49	50〜100	101〜
値引率	基準単価	5%	10%	23%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
