位置決めピン　ツバ付タイプ　－テーパ角度／ＤＰ公差選択・めねじ－

カタログ |P.1-1768

規格変更
納期短縮
規格拡張対象

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が1,439型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

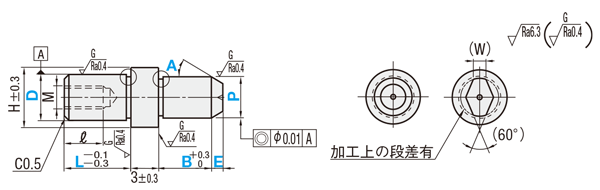

外形図・規格表

●めねじ

（丸）

（ダイヤ）

D(P)≧3の場合
a＝1.0
d＝D(P)－0.2

D(P)＜3の場合
a＝0.5
d＝D(P)－0.1

[ ! ]逃げ部寸法は参考値になります。

[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577
tan45°＝1 tan60°≒1.732

[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]ダイヤ形状はツバ上面に加工上の段差が残ります。

材質 No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	めねじ
材質 No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	丸形状	ダイヤ形状
①	SKS3相当	−	焼入硬度60〜63HRC	KFHTA	KFHTD
②	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	GKFHTA	GKFHTD
③	SUS304	−	−	SKFHTA	SKFHTD
⑤	SUS440Cまたは 13Crステンレス	−	焼入硬度50〜55HRC	CKFHTA	CKFHTD

規格表

型式

−

Type

D公差

P公差

KFHTA

−

P6.00

−

B3.0

−

E3.0

−

A30

■公差選択

D 又は P	並級
	M	P	G	H	S
	m6	p6	g6	h7	−
4.00 〜 6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012	0 −0.01
6.01 〜 10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015
10.01 〜 18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	−0.006 −0.017	0 −0.018
18.01 〜 20.00	＋0.021 ＋0.008	＋0.035 ＋0.022	−0.007 −0.020	0 −0.021

[ ! ]精級は並級の基準単価の×1.1となります。（1円単位切り捨て）

■めねじ

型式					P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	E 指定0.1mm単位	A 選択	H	M (並目)	^＊締付トルク N・cm	ℓ	(W)
Type		D公差選択	P公差選択	D
（丸） KFHTA GKFHTA SKFHTA CKFHTA	（ダイヤ） KFHTD GKFHTD SKFHTD CKFHTD	M P G H	S M P G H	6	4.00〜7.00	6（9）〜12	2.0〜15.0（10.0）	0.5〜10.0	15 30 45 60	8	M3	98	5	1.8
				6T							M2.6	−	4
				8	5.00〜9.00	8（12）〜16	2.0〜20.0（15.0）			11	M5	461	8	2.2
				8T							M4	225	6
				10	7.00〜12.00	10（12）〜20	2.0〜30.0（25.0）			13	M5	461	8	3
				12	7.00〜12.00	12〜24	3.0〜30.0（25.0）			15				3.2
				13	8.00〜13.00	13（14）〜26	3.0〜30.0（25.0）			16	M8	1911	10	3.5
				16	13.00〜16.00	16〜32	5.0〜30.0			19			12	4
				20	16.00〜20.00	20〜40	5.0〜30.0			23				5.5

[ ! ]L寸（）・B寸（　）はダイヤ形状に適用。
[ ! ]D寸でTが付くサイズは、ねじ径を1つ小さくして肉厚を厚くしております。（D寸はTをとった数字となります。）
[ ! ]首下部の強度に注意>> こちら [ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

日目出荷

追加工コード	追加工内容	適用条件	指定例	\/1Code
HC	二面幅加工を追加	HC=指定0.5mm単位指定 [ ! ]HC＞D　HC＞P	KFHTAMS6-P6.00-L6-B3.0-E3.0-A3.O-HC7	500
RC	首元R加工を追加	首元の逃げをR0.5に変更します。 [ ! ]H-P≧2の場合に適用	KFHTAMS6-P6.00-L0-B3.0-E3.0-A3.O-RC	300

型番リスト

表示件数

...

型番

CKFHTAGG6-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGG6T-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGG8-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGG8T-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGG10-P[7-12/0.01]-L[10-20/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGG12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGG13-P[8-13/0.01]-L[13-26/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGG16-P[13-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGG20-P[16-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGH6-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGH6T-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGH8-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGH8T-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGH10-P[7-12/0.01]-L[10-20/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGH12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGH13-P[8-13/0.01]-L[13-26/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGH16-P[13-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGH20-P[16-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGM6-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGM6T-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGM8-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGM8T-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGM10-P[7-12/0.01]-L[10-20/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGM12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGM13-P[8-13/0.01]-L[13-26/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGM16-P[13-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGM20-P[16-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGP6-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGP6T-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGP8-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGP8T-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGP10-P[7-12/0.01]-L[10-20/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGP12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGP13-P[8-13/0.01]-L[13-26/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGP16-P[13-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGP20-P[16-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGS6-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGS6T-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGS8-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGS8T-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGS10-P[7-12/0.01]-L[10-20/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGS12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGS13-P[8-13/0.01]-L[13-26/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGS16-P[13-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAGS20-P[16-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHG6-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHG6T-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHG8-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHG8T-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHG10-P[7-12/0.01]-L[10-20/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHG12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHG13-P[8-13/0.01]-L[13-26/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHG16-P[13-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHG20-P[16-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHH6-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHH6T-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHH8-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHH8T-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHH10-P[7-12/0.01]-L[10-20/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFHTAHH12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]
