位置決めピンストレートテーパタイプ　－めねじ－

カタログ |P.1-1763

規格変更
納期短縮
規格拡張対象

平均満足度5.0

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が118型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

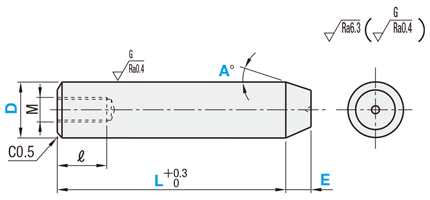

●めねじ

[ ! ]各寸法の組み合わせによって、センター穴がつかない場合があります。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。

材質No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	Type
材質No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	D寸固定	D寸指定
①	SKS3相当	−	焼入硬度 60〜63HRC	LPSTTA	FLPSTTA
②	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	GLPSTTA	FGLPSTTA
③	SKS3相当	−	−	BLPSTTA	FBLPSTTA
④	SUS304	−	−	SLPSTTA	FSLPSTTA
⑤	SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	HLPSTTA	FHLPSTTA
⑥	SUS440Cまたは 13Crステンレス	−	焼入硬度 55〜55HRC	CLPSTTA	FCLPSTTA

規格表

■D寸固定

型式				L		E		A
			－		－		－
Type	D公差	D
GLPSTTA	G	8	－	L29.3	－	E8.3	－	A15

■D寸指定

型式			D		L		E		A
		－		－		－		－
Type	D公差
FGLPSTTA	G	－	D8.05	－	L29.3	－	E8.3	－	A15

■公差選択

D	並級
	M	P	G	H
	m6	p6	g6	h7
5.00～6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012
6.01～10	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015

[ ! ]Dー2EtanA≧0.73（先端径φ0.73以上）
参考 tan15°≒0.267 tan30°≒0.577 tan45°≒1 tan60°≒1.732

■めねじ：D寸固定

型式			L 指定0.1mm単位	E 指定0.1mm単位	A 選択	M (並目)	^＊締付トルク N・cm	ℓ
Type	D公差	D
LPSTTA GLPSTTA BLPSTTA SLPSTTA HLPSTTA CLPSTTA	M(m6) P(p6) G(g6) H(h7)	5	10.0〜30.0	0.5〜10.0	15 30 45 60	M2	-	3
		6	10.0〜40.0			M3	98	5
		8	15.0〜40.0			M5	461	8
		10

■めねじ：D寸指定

型式		D 指定0.01mm単位	L 指定0.1mm単位	E 指定0.1mm単位	A選択	M （並目）	締付トルク N・cm	ℓ
Type	D公差

FLPSTTA FGLPSTTA FBLPSTTA FSLPSTTA FHLPSTTA FCLPSTTA	M(m6) P(g6) G(g6) H(h7)	5.00～5.99	10.0～30.0	0.5～10.0	15 30 45 60	M2	-	3

		6.00～7.99	10.0～40.0			M3	98	5

		8.00～9.99	15.0～40.0			M5	461	8

＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

日目出荷

追加工
コード

追加工内容

適用条件

指定例

\/1Code

GDC

導入部を追加

導入部を追加します。
[ NG ]D≦2適用不可

LPSTTAM6-L18.5-E4.0-A45-GDC

200

エアーベント（エアー抜き溝）
加工を追加

エアー抜き溝加工を追加します。

LPSTTAM6-L18.5-E4.0-A45-AC

200

DKM/DKP
DKG/DKH

ℓ₁の距離だけ外径公差を変更

DKM=1mm単位指定
　DKM18（ℓ₁＝18mmだけm6に変更したい場合）
[ ! ]2≦ℓ₁＜L
[ ! ]逃げ溝はつきません。

D	公差記号
	DKM	DKP	DKG	DKH
	m6	p6	g6	h7
1～3.99	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	0 -0.010

4～6.99	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	0 -0.012

8 ～10	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015

LPSTTAM6-L18.5-E4.0-A45-DKM10

200
