位置決めピン 小頭ラウンドテーパタイプ ＤＰ公差・Ｒ選択 －めねじ－
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が1,527型番あります。
外形図・規格表
●めねじ
[ ! ]逃げ部寸法は参考 | [ ! ]D＝Pのとき  （ii）D＝Pで公差が同じ場合  [ ! ]バフ研磨加工は  部のみです。 B寸とE寸 の境界は 不明瞭とな ります。 |
[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
| 材質 No. | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | Type |
| めねじ | ||||
| ① | SKS3相当 | − | 焼入硬度 60〜63HRC | KFPST |
| ② | SKS3相当 | 硬質クロムメッキ | 焼入硬度50〜55HRC メッキ硬度750HV〜 | GKFPST |
| ③ | SUS304 | − | − | SKFPST |
| ④ | SUS440Cまたは13Crステンレス | − | 焼入硬度 50〜55HRC | CKFPST |
| ⑤ | SKS3相当 | バフ研磨 | 焼入硬度 60〜63HRC | MKFPST |
規格表
| 型式 | P | − | L | − | B | − | E | − | R | |||||||
| − | ||||||||||||||||
| Type | D公差 | P公差 | D | |||||||||||||
| CKFPST | M | S | 6 | − | P12.00 | − | L14 | − | B4.0 | − | E5.0 | − | R15 | |||
■公差選択
| D 又は P | 並級 | ||||
| M | P | G | H | S | |
| m6 | p6 | g6 | h7 | − | |
| 2.00 〜 3.00 | ＋0.008 ＋0.002 | ＋0.012 ＋0.006 | −0.002 −0.008 | 0 −0.010 | 0 −0.010 |
| 3.01 〜 6.00 | ＋0.012 ＋0.004 | ＋0.020 ＋0.012 | −0.004 −0.012 | 0 −0.012 | |
| 6.01 〜 10.00 | ＋0.015 ＋0.006 | ＋0.024 ＋0.015 | −0.005 −0.014 | 0 −0.015 | |
| 10.01 〜 18.00 | ＋0.018 ＋0.007 | ＋0.029 ＋0.018 | −0.006 −0.017 | 0 −0.018 | |
| 18.01 〜 20.00 | ＋0.021 ＋0.008 | ＋0.035 ＋0.022 | −0.007 −0.020 | 0 −0.021 | |
■めねじ
[ ! ]E寸、R寸の指定可能値はP寸に依存します。下表「E寸・R寸指定範囲詳細」をご確認ください。
[ ! ]D寸でTが付くサイズは、ねじ径を1つ小さくして肉厚を厚くしております。（D寸はTをとった数字となります。）
首下部の強度に注意 こちら下穴深さ（こちら）をご確認ください。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
| 型式 | P 指定0.01mm単位 | L 指定1mm単位 | B 指定0.5mm単位 | E 指定0.5mm単位 | R 選択 | M (並目) | ＊締付トルク N・cm | ℓ | |||
| Type | D公差 選択 | P公差 選択 | D | ||||||||
| KFPST GKFPST SKFPST CKFPST (バフ研磨品) MKFPST [ ! ]P≧5に適用 | M P G H | S M P G H | 6 | 4.00〜6.00 | 8〜12 | 3.0〜12.0 | 1.0〜15.0 | 5 10 15 20 25 30 | M3 | 98 | 5 |
| 6T | M2.6 | − | 4 | ||||||||
| 8 | 6.00〜8.00 | 11〜16 | 3.0〜14.0 | M5 | 461 | 8 | |||||
| 8T | M4 | 225 | 6 | ||||||||
| 10 | 7.00〜10.00 | 11〜20 | 3.0〜16.0 | M5 | 461 | 8 | |||||
| 10T | 8〜16 | M4 | 225 | 6 | |||||||
| 12 | 7.00〜12.00 | 12〜24 | 3.0〜18.0 | M5 | 461 | 8 | |||||
| 12T | 8〜18 | M4 | 225 | 6 | |||||||
| 13 | 8.00〜13.00 | 13〜26 | 3.0〜20.0 | M8 | 1911 | 10 | |||||
| 13T | 10〜20 | M6 | 784 | 9 | |||||||
| 16 | 10.00〜16.00 | 16〜32 | 3.0〜20.0 | M8 | 1911 | 12 | |||||
| 16T | 10〜24 | M6 | 784 | 9 | |||||||
| 20 | 13.00〜20.00 | 20〜40 | 3.0〜20.0 | M8 | 1911 | 12 | |||||
| 20T | 12〜30 | M6 | 784 | 9 | |||||||
[ ! ]D寸でTが付くサイズは、ねじ径を1つ小さくして肉厚を厚くしております。（D寸はTをとった数字となります。）
首下部の強度に注意 こちら下穴深さ（こちら）をご確認ください。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
■E寸・R寸指定範囲詳細
| P 指定0.01mm単位 | E 指定0.5mm単位 | R 選択 | |||||
2.00〜 4.00 | 1.0〜 2.0 | 5 | 10 | ||||
4.01〜 8.00 | 2.5〜 4.0 | 10 | 15 | ||||
8.01〜12.00 | 4.5〜 7.0 | 10 | 15 | 20 | |||
12.01〜16.00 | 5.0〜10.0 | 15 | 20 | 25 | |||
16.01〜20.00 | 5.0〜15.0 | 20 | 25 | 30 | |||
追加工
| 型式 | − | P | − | L | − | B | − | E | − | R | − | （GDC・RC・AC） |
| KFPSTMS12 | − | P7.00 | − | L12 | − | B3.0 | − | E3.0 | − | R10 | − | RC |
| 5 | 日目出荷 |
| Alterations | 導入部加工 | 首元R加工 | エアーベント加工 | ||||||
| Code | GDC | RC | AC | ||||||
| Spec. | 導入部を加工します。
| 首元の逃げをR0.5に変更します。 指定方法 RC  [ ! ]D－P≧2の場合 | エアー抜き溝加工をします。 指定方法 AC  | ||||||
| ￥/1Code | 200 | 300 | 200 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
小頭ラウンドテーパタイプの各部寸法をフリーでご指定いただけます。また、両端部公差とテーパ寸法も指定可能です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||||||
| Type | D公差 選択 | P公差 選択 | D | ①SKS3焼 KFPST | ②SKS3硬質 GKFPST | ③SUS304 SKFPST | ④SUS440Cまたは 13Crステンレス CKFPST | ⑤SKS3焼 ＋バフ MKFPST |
| KFPST GKFPST SKFPST CKFPST (バフ研磨品) MKFPST [ ! ]P≧5に適用 | M P G H | S M P G H | 6 | 1,480 | 2,000 | 2,000 | 2,210 | 1,920 |
| 6T | 1,450 | 1,960 | 1,960 | 2,170 | 1,880 | |||
| 8 | 1,540 | 2,080 | 2,090 | 2,290 | 2,000 | |||
| 8T | 1,510 | 2,040 | 2,050 | 2,240 | 1,960 | |||
| 10 | 1,600 | 2,150 | 2,170 | 2,400 | 2,080 | |||
| 10T | 1,570 | 2,110 | 2,130 | 2,350 | 2,040 | |||
| 12 | 1,670 | 2,250 | 2,260 | 2,400 | 2,170 | |||
| 12T | 1,640 | 2,210 | 2,210 | 2,350 | 2,130 | |||
| 13 | 1,720 | 2,320 | 2,340 | 2,580 | 2,240 | |||
| 13T | 1,690 | 2,270 | 2,290 | 2,530 | 2,200 | |||
| 16 | 2,210 | 2,970 | 3,050 | 3,360 | 2,870 | |||
| 16T | 2,170 | 2,910 | 2,990 | 3,290 | 2,810 | |||
| 20 | 2,720 | 3,660 | 3,780 | 4,190 | 3,540 | |||
| 20T | 2,670 | 3,590 | 3,700 | 4,110 | 3,470 | |||
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]バフ研磨品は、21個以上お見積りとなります。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～300 | 301〜 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | 18% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
[ ! ]バフ研磨品は、21個以上お見積りとなります。

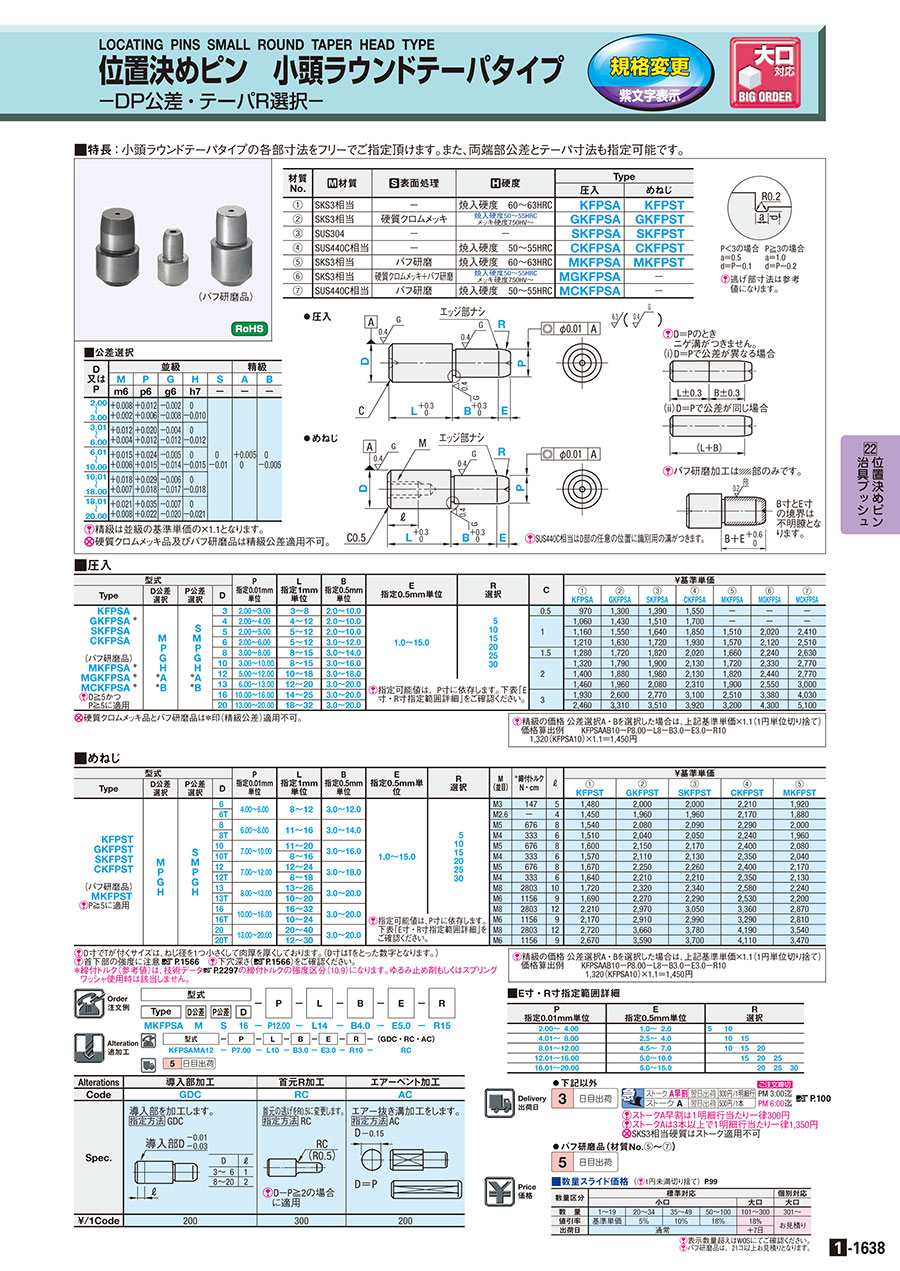

カタログ
