ミスミ

位置決めピン　小頭球面タイプ　ＤＰ公差選択　－めねじ－

カタログ |P.1-1755

通常単価(税別): -

税込単価: -

通常出荷日：2日目～3日目

小頭球面タイプの各部寸法に加え、両端部公差もご指定いただけます。

55.0

ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

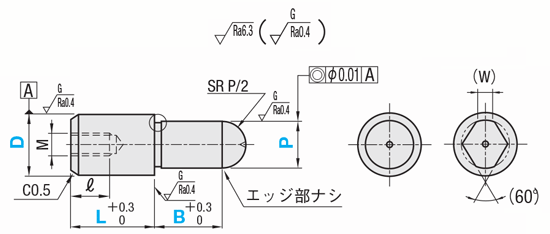

外形図・規格表

●めねじ

(丸)

(ダイヤ)

P＜3の場合
a＝0.5
d＝P－0.1
[ ! ]逃げ部寸法は参考値になります。

P≧3の場合
a＝1.0
d＝P－0.2

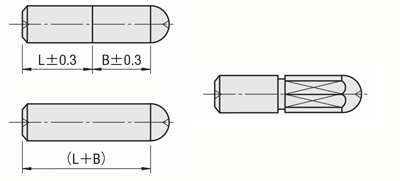

[ ! ]D＝Pのとき
（1）丸形状はニゲ溝がつきません。
（ⅰ）D＝Pで公差が異なる場合
（ⅱ）D＝Pで公差が同じ場合
（L＋B）は一般公差になります。

(2)ダイヤ形状はニゲ溝がつきます。

[ ! ]D＝Pを規格化したストレート球面タイプもご用意しております。詳細はこちら

[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]センター穴がつくので、P寸が小さい場合、球面部分があまり残りません。

材質 No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	Type
材質 No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	丸	ダイヤ
①	SKS3相当	−	焼入硬度 60〜63HRC	KFQSTA	KFQSTD
②	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	GKFQSTA	GKFQSTD
③	SUS304	−	−	SKFQSTA	SKFQSTD

規格表

型式

−

Type

形状

D公差

P公差

KFQST

−

P8.00

−

L12

−

B8.0

■公差選択

D 又は P	並級
	M	P	G	H	S
	m6	p6	g6	h7	−
4.00 〜 6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012	0 −0.01
6.01 〜 10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015
10.01 〜 18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	−0.006 −0.017	0 −0.018
18.01 〜 20.00	＋0.021 ＋0.008	＋0.035 ＋0.022	−0.007 −0.020	0 −0.021

[ ! ]先端球面部は磨きがかかる場合がございます。

■めねじ

型式					P 指定 0.01mm単位	L 指定 1mm単位	B 指定 0.1mm単位	(W)	M (並目)	^＊締付トルク N・cm	ℓ
Type	形状	D公差選択	P公差選択	D	P 指定 0.01mm単位	L 指定 1mm単位	B 指定 0.1mm単位	(W)	M (並目)	^＊締付トルク N・cm	ℓ
KFQST GKFQST SKFQST	A(丸) D(ダイヤ)	M P G H	S M P G H	6	4.00〜6.00	8(9)〜12	2.0〜12.0	1.5	M3	98	5
				8	6.00〜8.00	11(12)〜16	2.0〜15.0	1.8	M5	461	8
				10	7.00〜10.00	11(12)〜20	3.0〜20.0	2.2
				12	7.00〜12.00	12〜24	3.0〜20.0	2.5
				13	8.00〜13.00	13(14)〜26	5.0〜20.0	3	M8	1911	10
				16	10.00〜16.00	16〜32	5.0〜20.0	4			12
				20	13.00〜20.00	20〜40	5.0〜20.0	5			12

[ ! ]L寸（）・B寸（　）はダイヤ形状に適用 [ ! ]首下部の強度に注意>> こちら [ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

日目出荷

追加工
コード

追加工内容

適用条件

指定例

\/1Code

GDC

導入部を追加

導入部を追加します。
[ NG ]D≦2適用不可

D	ℓ
3～6	1
8～20	2

KFQSAGS10-P8.00-L10-B8.0-GDC

200

首元R加工を追加

首元の逃げをR0.5に変更します。
[ ! ]D-P≧2の場合に適用

KFQSAGS10-P8.00-L10-B8.0-RC

300

エアーベント（エアー抜き溝）
加工を追加

エアー抜き溝加工を追加します。

KFQSAGS10-P8.00-L10-B8.0-AC

200

LAC

レンチ穴を追加

レンチ穴を追加します。
[ ! ]P寸（　）はダイヤ形状に適用
[ ! ]丸形状はD≧8、ダイヤ形状はD≧10に適用

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し垂直にあきますが、方向は任意となります。

[ ! ]Q＋1.5≦Bの場合に適用　[ NG ]圧入は適用不可

D	適用寸法
D	P	B
8 8T	6.00～8.00	5.0～
10 10T	7.00(8.00)～10.00
12 12T	7.00(8.00)～12.00
13 13T	8.00～13.00
16 16T	10.00～16.00
20 20T	13.00～20.00	10.0～

レンチ穴寸法

P	Q
6.00～9.99	2
10.00～15.99	3.5
16.00～	5

KFQSAGS10-P8.00-L10-B8.0-LAC

300

型番リスト

表示件数

...

型番

GKFQSTAGG6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]

GKFQSTAGG8-P[6-8/0.01]-L[11-21/1]-B[2-20/0.1]

GKFQSTAGG10-P[7-10/0.01]-L[11-23/1]-B[3-20/0.1]

GKFQSTAGG12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]

GKFQSTAGG13-P[8-13/0.01]-L[13-26/1]-B[5-30/0.1]

GKFQSTAGG16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]

GKFQSTAGG20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]

GKFQSTAGH6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]

GKFQSTAGH8-P[6-8/0.01]-L[11-21/1]-B[2-20/0.1]

GKFQSTAGH10-P[7-10/0.01]-L[11-23/1]-B[3-20/0.1]

GKFQSTAGH12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]

GKFQSTAGH13-P[8-13/0.01]-L[13-26/1]-B[5-30/0.1]

GKFQSTAGH16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]

GKFQSTAGH20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]

GKFQSTAGM6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]

GKFQSTAGM8-P[6-8/0.01]-L[11-21/1]-B[2-20/0.1]

GKFQSTAGM10-P[7-10/0.01]-L[11-23/1]-B[3-20/0.1]

GKFQSTAGM12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]

GKFQSTAGM13-P[8-13/0.01]-L[13-26/1]-B[5-30/0.1]

GKFQSTAGM16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]

GKFQSTAGM20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]

GKFQSTAGP6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]

GKFQSTAGP8-P[6-8/0.01]-L[11-21/1]-B[2-20/0.1]

GKFQSTAGP10-P[7-10/0.01]-L[11-23/1]-B[3-20/0.1]

GKFQSTAGP12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]

GKFQSTAGP13-P[8-13/0.01]-L[13-26/1]-B[5-30/0.1]

GKFQSTAGP16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]

GKFQSTAGP20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]

GKFQSTAGS6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]

GKFQSTAGS8-P[6-8/0.01]-L[11-21/1]-B[2-20/0.1]

GKFQSTAGS10-P[7-10/0.01]-L[11-23/1]-B[3-20/0.1]

GKFQSTAGS12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]

GKFQSTAGS13-P[8-13/0.01]-L[13-26/1]-B[5-30/0.1]

GKFQSTAGS16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]

GKFQSTAGS20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]

GKFQSTAHG6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]

GKFQSTAHG8-P[6-8/0.01]-L[11-21/1]-B[2-20/0.1]

GKFQSTAHG10-P[7-10/0.01]-L[11-23/1]-B[3-20/0.1]

GKFQSTAHG12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]

GKFQSTAHG13-P[8-13/0.01]-L[13-26/1]-B[5-30/0.1]

GKFQSTAHG16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]

GKFQSTAHG20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]

GKFQSTAHH6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]

GKFQSTAHH8-P[6-8/0.01]-L[11-21/1]-B[2-20/0.1]

GKFQSTAHH10-P[7-10/0.01]-L[11-23/1]-B[3-20/0.1]

GKFQSTAHH12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]

GKFQSTAHH13-P[8-13/0.01]-L[13-26/1]-B[5-30/0.1]

GKFQSTAHH16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]

GKFQSTAHH20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]

GKFQSTAHM6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]

GKFQSTAHM8-P[6-8/0.01]-L[11-21/1]-B[2-20/0.1]

GKFQSTAHM10-P[7-10/0.01]-L[11-23/1]-B[3-20/0.1]

GKFQSTAHM12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]

GKFQSTAHM13-P[8-13/0.01]-L[13-26/1]-B[5-30/0.1]

GKFQSTAHM16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]

GKFQSTAHM20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]

GKFQSTAHP6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]

GKFQSTAHP8-P[6-8/0.01]-L[11-21/1]-B[2-20/0.1]

GKFQSTAHP10-P[7-10/0.01]-L[11-23/1]-B[3-20/0.1]

GKFQSTAHP12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]
