位置決めピン　大頭／小頭テーパタイプ　－切欠き形状－

位置決めピン　大頭／小頭テーパタイプ　－切欠き形状－
規格・仕様：
  • 大口分納

ご注意

  • 小頭のダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

高耐食材質×低価格
新登場！
(小径)位置決めピン

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が48型番あります。
数量：

外形図・規格表

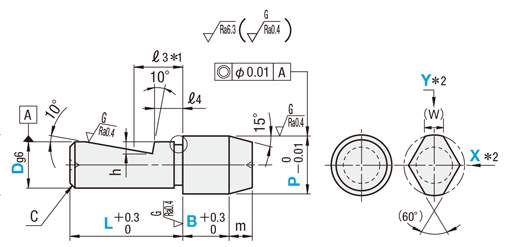

●切欠き形状

(丸)

(ダイヤ)

位置決めピン　大頭／小頭テーパタイプ　－切欠き形状－:関連画像
＊1 ℓ3寸法は止めねじ先端の推奨位置の寸法となります。
＊2 切欠き・平面取り形状のダイヤの場合、止めねじの位置をX・Yより選択できます。
位置決めピン　大頭／小頭テーパタイプ　－切欠き形状－:関連画像

D(P)≧3の場合
a＝1.0
d＝D(P)－0.2
[ ! ]逃げ部寸法は参考値になります。

D(P)＜3の場合
a＝0.5
d＝D(P)－0.1

[ ! ]D＜Pの場合(大頭)

[ ! ]D＝Pの場合(ストレート)

[ ! ]D＞Pの場合(小頭)

＊ダイヤ形状はニゲ溝がつきます。

位置決めピン　大頭／小頭テーパタイプ　－切欠き形状－:関連画像
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部に識別用の溝がつきます。
材質
No.		[ M ]材質[ S ]表面処理[ H ]硬度Type
丸ダイヤ
 ①SKS3相当−焼入硬度 60〜63HRCJPCTSJPCTD
 ②SKS3相当硬質クロムメッキ焼入硬度 50〜55HRC
メッキ硬度 750HV〜		GJPCTSGJPCTD
 ③SUS304硬質クロムメッキメッキ硬度 750HV〜HJPCTSHJPCTD
 ④SUS440Cまたは
13Crステンレス		−焼入硬度 50〜55HRCCJPCTSCJPCTD

規格表

型式−P−L−B−廻り止め位置
JPCTD10−P10.05−L22−B7.5−X
■切欠き形状
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		廻り止め位置ℓ3ℓ4hCm適用
止めねじ		(W)
Type形状DD寸公差g6D＜Pの場合D≧Pの場合
(切欠き)
 JPCT
GJPCT
HJPCT
CJPCT		S(丸)
D(ダイヤ)		 6－0.004
－0.012		5.00〜10.0012〜205.0〜20.0X
Y
[ ! ]ダイヤ
形状のみ適用		5.52.51.013M431.5
 8－0.005
－0.014		5.00〜13.0014〜225.0〜30.0(15.0)7.53.51.21.54M53.51.8
10－0.005
－0.014		5.00〜15.0015〜255.0〜30.0(25.0)7.53.51.224M642.2
12－0.006
－0.017		5.00〜16.0015〜257.53.51.224M652.5
16－0.006
－0.017		10.00〜25.0015〜355.0〜30.010.55.52.035M874
20－0.007
－0.020		13.00〜30.0027〜4013.58.52.035M895
[ ! ]B寸（　）はダイヤ形状に適用 [ ! ]表中の適用止めねじサイズは、切欠き形状ご使用の際の推奨止めねじサイズとなります。

追加工

 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
TC先端テーパ部長さを変更
位置決めピン　大頭／小頭テーパタイプ　－切欠き形状－:関連画像		m寸法を変更します。指定1mm単位
[ ! ]B+m≧TC+2（ストレート部min.2mm）
[ ! ]P/2-TC×tan15°（≒0.27）＞0.5（先端φ1.0min.）
[ ! ]TCの指定により、B寸法が変わります。（変更後B寸法=B+m-TC）
DTC
64～13
85～16
105～22
12
DTC
135～22
166～23
20
JPCTS10-P12.00-L6-B7.5-TC6300

型番リスト

表示件数
  • 1
    • 型番
    CJPCTD6-P[5-10/0.01]-L[12-20/1]-B[5-20/0.1]-[X,Y]
    CJPCTD8-P[5-13/0.01]-L[14-22/1]-B[5-15/0.1]-[X,Y]
    CJPCTD10-P[5-15/0.01]-L[15-25/1]-B[5-25/0.1]-[X,Y]
    CJPCTD12-P[5-16/0.01]-L[15-25/1]-B[5-25/0.1]-[X,Y]
    CJPCTD16-P[10-25/0.01]-L[15-35/1]-B[5-30/0.1]-[X,Y]
    CJPCTD20-P[13-30/0.01]-L[27-40/1]-B[5-30/0.1]-[X,Y]
    CJPCTS6-P[5-10/0.01]-L[12-20/1]-B[5-20/0.1]
    CJPCTS8-P[5-13/0.01]-L[14-22/1]-B[5-30/0.1]
    CJPCTS10-P[5-15/0.01]-L[15-25/1]-B[5-30/0.1]
    CJPCTS12-P[5-16/0.01]-L[15-25/1]-B[5-30/0.1]
    CJPCTS16-P[10-25/0.01]-L[15-35/1]-B[5-30/0.1]
    CJPCTS20-P[13-30/0.01]-L[27-40/1]-B[5-30/0.1]
    GJPCTD6-P[5-10/0.01]-L[12-20/1]-B[5-20/0.1]-[X,Y]
    GJPCTD8-P[5-13/0.01]-L[14-22/1]-B[5-15/0.1]-[X,Y]
    GJPCTD10-P[5-15/0.01]-L[15-25/1]-B[5-25/0.1]-[X,Y]
    GJPCTD12-P[5-16/0.01]-L[15-25/1]-B[5-25/0.1]-[X,Y]
    GJPCTD16-P[10-25/0.01]-L[15-35/1]-B[5-30/0.1]-[X,Y]
    GJPCTD20-P[13-30/0.01]-L[27-40/1]-B[5-30/0.1]-[X,Y]
    GJPCTS6-P[5-10/0.01]-L[12-20/1]-B[5-20/0.1]
    GJPCTS8-P[5-13/0.01]-L[14-22/1]-B[5-30/0.1]
    GJPCTS10-P[5-15/0.01]-L[15-25/1]-B[5-30/0.1]
    GJPCTS12-P[5-16/0.01]-L[15-25/1]-B[5-30/0.1]
    GJPCTS16-P[10-25/0.01]-L[15-35/1]-B[5-30/0.1]
    GJPCTS20-P[13-30/0.01]-L[27-40/1]-B[5-30/0.1]
    HJPCTD6-P[5-10/0.01]-L[12-20/1]-B[5-20/0.1]-[X,Y]
    HJPCTD8-P[5-13/0.01]-L[14-22/1]-B[5-15/0.1]-[X,Y]
    HJPCTD10-P[5-15/0.01]-L[15-25/1]-B[5-25/0.1]-[X,Y]
    HJPCTD12-P[5-16/0.01]-L[15-25/1]-B[5-25/0.1]-[X,Y]
    HJPCTD16-P[10-25/0.01]-L[15-35/1]-B[5-30/0.1]-[X,Y]
    HJPCTD20-P[13-30/0.01]-L[27-40/1]-B[5-30/0.1]-[X,Y]
    HJPCTS6-P[5-10/0.01]-L[12-20/1]-B[5-20/0.1]
    HJPCTS8-P[5-13/0.01]-L[14-22/1]-B[5-30/0.1]
    HJPCTS10-P[5-15/0.01]-L[15-25/1]-B[5-30/0.1]
    HJPCTS12-P[5-16/0.01]-L[15-25/1]-B[5-30/0.1]
    HJPCTS16-P[10-25/0.01]-L[15-35/1]-B[5-30/0.1]
    HJPCTS20-P[13-30/0.01]-L[27-40/1]-B[5-30/0.1]
    JPCTD6-P[5-10/0.01]-L[12-20/1]-B[5-20/0.1]-[X,Y]
    JPCTD8-P[5-13/0.01]-L[14-22/1]-B[5-15/0.1]-[X,Y]
    JPCTD10-P[5-15/0.01]-L[15-25/1]-B[5-25/0.1]-[X,Y]
    JPCTD12-P[5-16/0.01]-L[15-25/1]-B[5-25/0.1]-[X,Y]
    JPCTD16-P[10-25/0.01]-L[15-35/1]-B[5-30/0.1]-[X,Y]
    JPCTD20-P[13-30/0.01]-L[27-40/1]-B[5-30/0.1]-[X,Y]
    JPCTS6-P[5-10/0.01]-L[12-20/1]-B[5-20/0.1]
    JPCTS8-P[5-13/0.01]-L[14-22/1]-B[5-30/0.1]
    JPCTS10-P[5-15/0.01]-L[15-25/1]-B[5-30/0.1]
    JPCTS12-P[5-16/0.01]-L[15-25/1]-B[5-30/0.1]
    JPCTS16-P[10-25/0.01]-L[15-35/1]-B[5-30/0.1]
    JPCTS20-P[13-30/0.01]-L[27-40/1]-B[5-30/0.1]

    材質

    詳細材質

    導入側先端形状

    表面処理

    熱処理

    導入側外径 P

    (mm)

    取付側外径 D

    (mm)

    廻り止め位置

    B

    (mm)

    L

    (mm)

    材質証明書：材質

    材質証明書：表面処理

    		RoHS?最小発注数量
    ステンレス
    SUS440Cまたは13Crステンレス
    ダイヤ
    なし
    ズブ焼入
    5 ～ 10
    6
    X / Y
    5 ～ 20
    12 ～ 20
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ステンレス
    SUS440Cまたは13Crステンレス
    ダイヤ
    なし
    ズブ焼入
    5 ～ 13
    8
    X / Y
    5 ～ 15
    14 ～ 22
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ステンレス
    SUS440Cまたは13Crステンレス
    ダイヤ
    なし
    ズブ焼入
    5 ～ 15
    10
    X / Y
    5 ～ 25
    15 ～ 25
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ステンレス
    SUS440Cまたは13Crステンレス
    ダイヤ
    なし
    ズブ焼入
    5 ～ 16
    12
    X / Y
    5 ～ 25
    15 ～ 25
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ステンレス
    SUS440Cまたは13Crステンレス
    ダイヤ
    なし
    ズブ焼入
    10 ～ 25
    16
    X / Y
    5 ～ 30
    15 ～ 35
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ステンレス
    SUS440Cまたは13Crステンレス
    ダイヤ
    なし
    ズブ焼入
    13 ～ 30
    20
    X / Y
    5 ～ 30
    27 ～ 40
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ステンレス
    SUS440Cまたは13Crステンレス
    丸
    なし
    ズブ焼入
    5 ～ 10
    6
    -
    5 ～ 20
    12 ～ 20
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ステンレス
    SUS440Cまたは13Crステンレス
    丸
    なし
    ズブ焼入
    5 ～ 13
    8
    -
    5 ～ 30
    14 ～ 22
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ステンレス
    SUS440Cまたは13Crステンレス
    丸
    なし
    ズブ焼入
    5 ～ 15
    10
    -
    5 ～ 30
    15 ～ 25
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ステンレス
    SUS440Cまたは13Crステンレス
    丸
    なし
    ズブ焼入
    5 ～ 16
    12
    -
    5 ～ 30
    15 ～ 25
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ステンレス
    SUS440Cまたは13Crステンレス
    丸
    なし
    ズブ焼入
    10 ～ 25
    16
    -
    5 ～ 30
    15 ～ 35
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ステンレス
    SUS440Cまたは13Crステンレス
    丸
    なし
    ズブ焼入
    13 ～ 30
    20
    -
    5 ～ 30
    27 ～ 40
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    スチール
    SKS3(相当含む)
    ダイヤ
    [硬質クロムメッキ] 硬質クロムメッキ
    ズブ焼入
    5 ～ 10
    6
    X / Y
    5 ～ 20
    12 ～ 20
    SKS3相当
    硬質クロムメッキ
    10
    1個
    スチール
    SKS3(相当含む)
    ダイヤ
    [硬質クロムメッキ] 硬質クロムメッキ
    ズブ焼入
    5 ～ 13
    8
    X / Y
    5 ～ 15
    14 ～ 22
    SKS3相当
    硬質クロムメッキ
    10
    1個
    スチール
    SKS3(相当含む)
    ダイヤ
    [硬質クロムメッキ] 硬質クロムメッキ
    ズブ焼入
    5 ～ 15
    10
    X / Y
    5 ～ 25
    15 ～ 25
    SKS3相当
    硬質クロムメッキ
    10
    1個
    スチール
    SKS3(相当含む)
    ダイヤ
    [硬質クロムメッキ] 硬質クロムメッキ
    ズブ焼入
    5 ～ 16
    12
    X / Y
    5 ～ 25
    15 ～ 25
    SKS3相当
    硬質クロムメッキ
    10
    1個
    スチール
    SKS3(相当含む)
    ダイヤ
    [硬質クロムメッキ] 硬質クロムメッキ
    ズブ焼入
    10 ～ 25
    16
    X / Y
    5 ～ 30
    15 ～ 35
    SKS3相当
    硬質クロムメッキ
    10
    1個
    スチール
    SKS3(相当含む)
    ダイヤ
    [硬質クロムメッキ] 硬質クロムメッキ
    ズブ焼入
    13 ～ 30
    20
    X / Y
    5 ～ 30
    27 ～ 40
    SKS3相当
    硬質クロムメッキ
    10
    1個
    スチール
    SKS3(相当含む)
    丸
    [硬質クロムメッキ] 硬質クロムメッキ
    ズブ焼入
    5 ～ 10
    6
    -
    5 ～ 20
    12 ～ 20
    SKS3相当
    硬質クロムメッキ
    10
    1個
    スチール
    SKS3(相当含む)
    丸
    [硬質クロムメッキ] 硬質クロムメッキ
    ズブ焼入
    5 ～ 13
    8
    -
    5 ～ 30
    14 ～ 22
    SKS3相当
    硬質クロムメッキ
    10
    1個
    スチール
    SKS3(相当含む)
    丸
    [硬質クロムメッキ] 硬質クロムメッキ
    ズブ焼入
    5 ～ 15
    10
    -
    5 ～ 30
    15 ～ 25
    SKS3相当
    硬質クロムメッキ
    10
    1個
    スチール
    SKS3(相当含む)
    丸
    [硬質クロムメッキ] 硬質クロムメッキ
    ズブ焼入
    5 ～ 16
    12
    -
    5 ～ 30
    15 ～ 25
    SKS3相当
    硬質クロムメッキ
    10
    1個
    スチール
    SKS3(相当含む)
    丸
    [硬質クロムメッキ] 硬質クロムメッキ
    ズブ焼入
    10 ～ 25
    16
    -
    5 ～ 30
    15 ～ 35
    SKS3相当
    硬質クロムメッキ
    10
    1個
    スチール
    SKS3(相当含む)
    丸
    [硬質クロムメッキ] 硬質クロムメッキ
    ズブ焼入
    13 ～ 30
    20
    -
    5 ～ 30
    27 ～ 40
    SKS3相当
    硬質クロムメッキ
    10
    1個
    ステンレス
    SUS304
    ダイヤ
    [硬質クロムメッキ] 硬質クロムメッキ
    なし
    5 ～ 10
    6
    X / Y
    5 ～ 20
    12 ～ 20
    SUS304
    硬質クロムメッキ
    10
    1個
    ステンレス
    SUS304
    ダイヤ
    [硬質クロムメッキ] 硬質クロムメッキ
    なし
    5 ～ 13
    8
    X / Y
    5 ～ 15
    14 ～ 22
    SUS304
    硬質クロムメッキ
    10
    1個
    ステンレス
    SUS304
    ダイヤ
    [硬質クロムメッキ] 硬質クロムメッキ
    なし
    5 ～ 15
    10
    X / Y
    5 ～ 25
    15 ～ 25
    SUS304
    硬質クロムメッキ
    10
    1個
    ステンレス
    SUS304
    ダイヤ
    [硬質クロムメッキ] 硬質クロムメッキ
    なし
    5 ～ 16
    12
    X / Y
    5 ～ 25
    15 ～ 25
    SUS304
    硬質クロムメッキ
    10
    1個
    ステンレス
    SUS304
    ダイヤ
    [硬質クロムメッキ] 硬質クロムメッキ
    なし
    10 ～ 25
    16
    X / Y
    5 ～ 30
    15 ～ 35
    SUS304
    硬質クロムメッキ
    10
    1個
    ステンレス
    SUS304
    ダイヤ
    [硬質クロムメッキ] 硬質クロムメッキ
    なし
    13 ～ 30
    20
    X / Y
    5 ～ 30
    27 ～ 40
    SUS304
    硬質クロムメッキ
    10
    1個
    ステンレス
    SUS304
    丸
    [硬質クロムメッキ] 硬質クロムメッキ
    なし
    5 ～ 10
    6
    -
    5 ～ 20
    12 ～ 20
    SUS304
    硬質クロムメッキ
    10
    1個
    ステンレス
    SUS304
    丸
    [硬質クロムメッキ] 硬質クロムメッキ
    なし
    5 ～ 13
    8
    -
    5 ～ 30
    14 ～ 22
    SUS304
    硬質クロムメッキ
    10
    1個
    ステンレス
    SUS304
    丸
    [硬質クロムメッキ] 硬質クロムメッキ
    なし
    5 ～ 15
    10
    -
    5 ～ 30
    15 ～ 25
    SUS304
    硬質クロムメッキ
    10
    1個
    ステンレス
    SUS304
    丸
    [硬質クロムメッキ] 硬質クロムメッキ
    なし
    5 ～ 16
    12
    -
    5 ～ 30
    15 ～ 25
    SUS304
    硬質クロムメッキ
    10
    1個
    ステンレス
    SUS304
    丸
    [硬質クロムメッキ] 硬質クロムメッキ
    なし
    10 ～ 25
    16
    -
    5 ～ 30
    15 ～ 35
    SUS304
    硬質クロムメッキ
    10
    1個
    ステンレス
    SUS304
    丸
    [硬質クロムメッキ] 硬質クロムメッキ
    なし
    13 ～ 30
    20
    -
    5 ～ 30
    27 ～ 40
    SUS304
    硬質クロムメッキ
    10
    1個
    スチール
    SKS3(相当含む)
    ダイヤ
    なし
    ズブ焼入
    5 ～ 10
    6
    X / Y
    5 ～ 20
    12 ～ 20
    SKS3相当
    -
    10
    1個
    スチール
    SKS3(相当含む)
    ダイヤ
    なし
    ズブ焼入
    5 ～ 13
    8
    X / Y
    5 ～ 15
    14 ～ 22
    SKS3相当
    -
    10
    1個
    スチール
    SKS3(相当含む)
    ダイヤ
    なし
    ズブ焼入
    5 ～ 15
    10
    X / Y
    5 ～ 25
    15 ～ 25
    SKS3相当
    -
    10
    1個
    スチール
    SKS3(相当含む)
    ダイヤ
    なし
    ズブ焼入
    5 ～ 16
    12
    X / Y
    5 ～ 25
    15 ～ 25
    SKS3相当
    -
    10
    1個
    スチール
    SKS3(相当含む)
    ダイヤ
    なし
    ズブ焼入
    10 ～ 25
    16
    X / Y
    5 ～ 30
    15 ～ 35
    SKS3相当
    -
    10
    1個
    スチール
    SKS3(相当含む)
    ダイヤ
    なし
    ズブ焼入
    13 ～ 30
    20
    X / Y
    5 ～ 30
    27 ～ 40
    SKS3相当
    -
    10
    1個
    スチール
    SKS3(相当含む)
    丸
    なし
    ズブ焼入
    5 ～ 10
    6
    -
    5 ～ 20
    12 ～ 20
    SKS3相当
    -
    10
    1個
    スチール
    SKS3(相当含む)
    丸
    なし
    ズブ焼入
    5 ～ 13
    8
    -
    5 ～ 30
    14 ～ 22
    SKS3相当
    -
    10
    1個
    スチール
    SKS3(相当含む)
    丸
    なし
    ズブ焼入
    5 ～ 15
    10
    -
    5 ～ 30
    15 ～ 25
    SKS3相当
    -
    10
    1個
    スチール
    SKS3(相当含む)
    丸
    なし
    ズブ焼入
    5 ～ 16
    12
    -
    5 ～ 30
    15 ～ 25
    SKS3相当
    -
    10
    1個
    スチール
    SKS3(相当含む)
    丸
    なし
    ズブ焼入
    10 ～ 25
    16
    -
    5 ～ 30
    15 ～ 35
    SKS3相当
    -
    10
    1個
    スチール
    SKS3(相当含む)
    丸
    なし
    ズブ焼入
    13 ～ 30
    20
    -
    5 ～ 30
    27 ～ 40
    SKS3相当
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    -
    ( - )
    3日目

    SL-CJPCTD6

    -
    ( - )
    3日目

    SL-CJPCTD8

    -
    ( - )
    3日目

    SL-CJPCTD10

    -
    ( - )
    3日目

    SL-CJPCTD12

    -
    ( - )
    3日目

    SL-CJPCTD16

    -
    ( - )
    3日目

    SL-CJPCTD20

    -
    ( - )
    3日目

    SL-CJPCTS6

    -
    ( - )
    3日目

    SL-CJPCTS8

    -
    ( - )
    3日目

    SL-CJPCTS10

    -
    ( - )
    3日目

    SL-CJPCTS12

    -
    ( - )
    3日目

    SL-CJPCTS16

    -
    ( - )
    3日目

    SL-CJPCTS20

    -
    ( - )
    3日目

    SL-GJPCTD6

    -
    ( - )
    3日目

    SL-GJPCTD8

    -
    ( - )
    3日目

    SL-GJPCTD10

    -
    ( - )
    3日目

    SL-GJPCTD12

    -
    ( - )
    3日目

    SL-GJPCTD16

    -
    ( - )
    3日目

    SL-GJPCTD20

    -
    ( - )
    3日目

    SL-GJPCTS6

    -
    ( - )
    3日目

    SL-GJPCTS8

    -
    ( - )
    3日目

    SL-GJPCTS10

    -
    ( - )
    3日目

    SL-GJPCTS12

    -
    ( - )
    3日目

    SL-GJPCTS16

    -
    ( - )
    3日目

    SL-GJPCTS20

    -
    ( - )
    3日目

    SL-HJPCTD6

    -
    ( - )
    3日目

    SL-HJPCTD8

    -
    ( - )
    3日目

    SL-HJPCTD10

    -
    ( - )
    3日目

    SL-HJPCTD12

    -
    ( - )
    3日目

    SL-HJPCTD16

    -
    ( - )
    3日目

    SL-HJPCTD20

    -
    ( - )
    3日目

    SL-HJPCTS6

    -
    ( - )
    3日目

    SL-HJPCTS8

    -
    ( - )
    3日目

    SL-HJPCTS10

    -
    ( - )
    3日目

    SL-HJPCTS12

    -
    ( - )
    3日目

    SL-HJPCTS16

    -
    ( - )
    3日目

    SL-HJPCTS20

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

  • 1

    • 詳細情報

    基本情報

    大頭･小頭の止めねじタイプです。全周溝・切欠き・平面取り形状からお選びいただけます。

    ご注意

    • 小頭のダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    ■切欠き形状
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    D￥基準単価 丸形状￥基準単価 ダイヤ形状
    ①
    JPCTS    		②
    GJPCTS    		④
    HJPCTS    		⑤
    CJPCTS    		①
    JPCTD    		②
    GJPCTD    		④
    HJPCTD    		⑤
    CJPCTD
    61,4201,9002,3902,1701,7602,3803,0502,760
    81,4802,0002,5202,2701,8602,5003,1602,870
    101,5302,0602,6302,3701,9102,5803,3202,990
    121,6002,1502,7102,6802,0102,7003,4403,020
    162,1202,8603,6503,3402,6803,6004,6804,280
    202,6003,5204,5804,1603,3204,4705,8605,320
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数　量1～1920～3435～4950～100101～
    値引率基準単価5%10%23%お見積り
    出荷日通常
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

    ●材質 No.③

     2 日目出荷
    ●左記以外
     3 日目出荷

    ●2日目・3日目共通  ご注文締切
    急 ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

    ストークA

    		翌日出荷500円/1本PM 6:00迄
    [ ! ]ストークA早割は１明細行当たり一律300円
    [ ! ]ストークAは3本以上で１明細行当たり一律1,350円
    [ NG ]材質No.②④硬質クロムメッキ品はストーク適用不可

    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    位置決めピン　大頭／小頭テーパタイプ　－切欠き形状－のレビュー
    5平均満足度：5.03件のレビュー
    検査機器の位置決めピンとして
    5
    満足度：5.02023/04/15
    検査機器を脱着すると、ズレてしまうので、ピンを使って、着脱時のズレを抑制できました。
    0人が参考にしています。
    治具
    5
    満足度：5.02022/05/10
    この商品は自社で使用している製品製造用の治具の部品として使用しています。この商品のようなピンの類はほとんどミスミから購入...もっと読む
    0人が参考にしています。
    装置の位置決めに
    5
    満足度：5.02019/04/03
    装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。
    0人が参考にしています。
    3件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    位置決めピン　大頭／小頭テーパタイプ　－切欠き形状－
    【クリーン洗浄品】位置決めピン　大頭／小頭テーパタイプ　－切欠き形状－
    位置決めピン　大頭／小頭球面タイプ－切欠き形状－
    【クリーン洗浄品】位置決めピン　大頭／小頭球面タイプ－切欠き形状－
    位置決めピン　ツバ付タイプ　－切欠き形状－
    位置決めピン　小頭テーパタイプ　－圧入－
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日3日目6日目2日目〜5日目〜3日目在庫品1日目〜
    環境対応RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）-
    特性・用途該当なしクリーン洗浄該当なしクリーン洗浄該当なし-
    基本形状大頭 / 小頭大頭 / 小頭大頭 / 小頭大頭 / 小頭ツバ付小頭
    導入側先端タイプテーパテーパ球面球面テーパテーパ
    導入側仕様なしなしなしなしなしなし

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    位置決めピンカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
