位置決めパイロットピン　－圧入－

位置決めパイロットピン　－圧入－

ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

高耐食材質×低価格
新登場！
(小径)位置決めピン

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が48型番あります。
数量：

外形図・規格表

●圧入

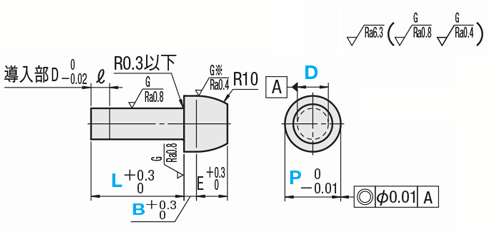

位置決めパイロットピン　－圧入－:関連画像
[ ! ]D寸法Φ5以上の先端部は研磨無しとなります。（※部）
[ M ]材質[ H ]硬度B寸固定タイプB寸指定タイプ
SKS3相当焼入硬度 60〜63HRCHPSTHPSF
SUS304−SHPSTSHPSF
SUS440Cまたは
13Crステンレス		焼入硬度 50〜55HRCCHPSTCHPSF

規格表

型式−L−P−B
HPST5
HPSF4		−
−		15
10		−
−		P7.20
P5.05
−
B1.20
■B寸固定タイプ
型式L
選択		P
指定0.01mm単位		BEℓ
TypeDD寸公差
HPST
SHPST
