位置決めピン　大頭テーパ　－樹脂ヘッド付－　めねじ

カタログ |P.1-1739

規格変更

4.6

平均満足度4.6

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　大頭テーパタイプ　－めねじ－

4.6

通常価格(税別)： 700円 (税込価格：770円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　大頭テーパ　－樹脂ヘッド付－　おねじ

4.8

通常出荷日：5 日目

ヘッド部を樹脂にし、抜き差し時ワークに傷がつきにくいタイプです。めねじでの取り...

詳細情報を確認する

規格・仕様：

大口分納

特性・用途
該当なし
基本形状
大頭
導入側先端形状
丸
導入側先端タイプ
テーパ
導入側仕様
なし
取付側形状
めねじ
表面処理
なし
導入側外径公差
0/-0.01
取付側公差
g6
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が24型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

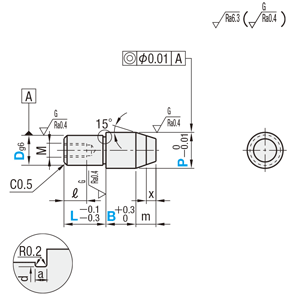

外形図・規格表

●めねじ

a＝1.0
d＝D－0.2

[ ! ]逃げ部寸法は参考値になります。

材質No.	ピン		ヘッド	Type	D公差・形状記号
材質No.	[ M ]材質	[ H ]硬度	[ M ]樹脂材質	Type	D公差・形状記号
①	SKS3相当	焼入硬度60〜63HRC	MCナイロン	JPPH	TA(めねじ・g6)
②	SUS304	−		SJPPH
③	SUS440Cまたは 13Crステンレス	焼入硬度50〜55HRC		CJPPH

[ ! ]MCナイロンの特性値>>こちら
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。
並目ねじPitch寸法>>こちら

規格表

型式			−	P	−	L	−	B

Type	形状	D
CJPPH	TA	16	−	P25.00	−	L22	−	B13.0

■めねじ

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	m	x	M (並目)	^＊締付トルク N・cm	ℓ
Type	形状記号	D	D寸公差 g6
JPPH SJPPH CJPPH	TA	5	−0.004 −0.012	5.50〜8.00	5〜10	2.0〜10.0	5	4	M2	−	3
		6		6.50〜10.00	6〜12	2.0〜12.0			M3	98	5
		8	−0.005 −0.014	9.00〜13.00	8〜16	2.0〜15.0			M5	461	8
		10		11.00〜15.00	10〜20	3.0〜20.0
		12	−0.006 −0.017	13.00〜16.00	12〜24
		13		14.00〜18.00	13〜26	5.0〜20.0			M6	784	9
		16		17.00〜25.00	16〜32		6	5
		20	−0.007 −0.020	22.00〜30.00	20〜40

[ ! ]D＝5の時 L＋B≧M×4＋1， D≧6の時 L＋B≧M×3＋1
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

日目出荷

[ NG ]ストークB適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

首下R加工を追加

首下の逃げをR0.5に変更します。
[ ! ]P-D≧2の場合に適用

SJPPHTA10-P15.00-L12-B6.4-RC

300

LAC

レンチ穴を追加

[ ! ]D≧6に適用

D	B 適用寸法
6	5.0〜
8
10
12
16
20

レンチ穴寸法

P	Q
6.50〜9.99	2
10.00〜16.99	3.5
17.00〜	5

SJPPHTA10-P15.00-L12-B6.4-LAC

300

型番リスト

表示件数

型番

CJPPHTA5-P[5.5-8/0.01]-L[5-10/1]-B[2-10/0.1]

CJPPHTA6-P[6.5-10/0.01]-L[6-12/1]-B[2-12/0.1]

CJPPHTA8-P[9-13/0.01]-L[8-16/1]-B[2-15/0.1]

CJPPHTA10-P[11-15/0.01]-L[10-20/1]-B[3-20/0.1]

CJPPHTA12-P[13-16/0.01]-L[12-24/1]-B[3-20/0.1]

CJPPHTA13-P[14-18/0.01]-L[13-26/1]-B[5-20/0.1]

CJPPHTA16-P[17-25/0.01]-L[16-32/1]-B[5-20/0.1]

CJPPHTA20-P[22-30/0.01]-L[20-40/1]-B[5-20/0.1]

JPPHTA5-P[5.5-8/0.01]-L[5-10/1]-B[2-10/0.1]

JPPHTA6-P[6.5-10/0.01]-L[6-12/1]-B[2-12/0.1]

JPPHTA8-P[9-13/0.01]-L[8-16/1]-B[2-15/0.1]

JPPHTA10-P[11-15/0.01]-L[10-20/1]-B[3-20/0.1]

JPPHTA12-P[13-16/0.01]-L[12-24/1]-B[3-20/0.1]

JPPHTA13-P[14-18/0.01]-L[13-26/1]-B[5-20/0.1]

JPPHTA16-P[17-25/0.01]-L[16-32/1]-B[5-20/0.1]

JPPHTA20-P[22-30/0.01]-L[20-40/1]-B[5-20/0.1]

SJPPHTA5-P[5.5-8/0.01]-L[5-10/1]-B[2-10/0.1]

SJPPHTA6-P[6.5-10/0.01]-L[6-12/1]-B[2-12/0.1]

SJPPHTA8-P[9-13/0.01]-L[8-16/1]-B[2-15/0.1]

SJPPHTA10-P[11-15/0.01]-L[10-20/1]-B[3-20/0.1]

SJPPHTA12-P[13-16/0.01]-L[12-24/1]-B[3-20/0.1]

SJPPHTA13-P[14-18/0.01]-L[13-26/1]-B[5-20/0.1]

SJPPHTA16-P[17-25/0.01]-L[16-32/1]-B[5-20/0.1]

SJPPHTA20-P[22-30/0.01]-L[20-40/1]-B[5-20/0.1]

材質

詳細材質

熱処理

導入側外径 P

(mm)

取付側外径 D

(mm)

材質証明書：材質

RoHS?

最小発注数量

ステンレス	SUS440Cまたは13Crステンレス	ズブ焼入	5.5 ～ 8	5	2 ～ 10	5 ～ 10	ピン：SUS440Cまたは13Crステンレス\|ヘッド：MCナイロン	10	1個
ステンレス	SUS440Cまたは13Crステンレス	ズブ焼入	6.5 ～ 10	6	2 ～ 12	6 ～ 12	ピン：SUS440Cまたは13Crステンレス\|ヘッド：MCナイロン	10	1個
ステンレス	SUS440Cまたは13Crステンレス	ズブ焼入	9 ～ 13	8	2 ～ 15	8 ～ 16	ピン：SUS440Cまたは13Crステンレス\|ヘッド：MCナイロン	10	1個
ステンレス	SUS440Cまたは13Crステンレス	ズブ焼入	11 ～ 15	10	3 ～ 20	10 ～ 20	ピン：SUS440Cまたは13Crステンレス\|ヘッド：MCナイロン	10	1個
ステンレス	SUS440Cまたは13Crステンレス	ズブ焼入	13 ～ 16	12	3 ～ 20	12 ～ 24	ピン：SUS440Cまたは13Crステンレス\|ヘッド：MCナイロン	10	1個
ステンレス	SUS440Cまたは13Crステンレス	ズブ焼入	14 ～ 18	13	5 ～ 20	13 ～ 26	ピン：SUS440Cまたは13Crステンレス\|ヘッド：MCナイロン	10	1個
ステンレス	SUS440Cまたは13Crステンレス	ズブ焼入	17 ～ 25	16	5 ～ 20	16 ～ 32	ピン：SUS440Cまたは13Crステンレス\|ヘッド：MCナイロン	10	1個
ステンレス	SUS440Cまたは13Crステンレス	ズブ焼入	22 ～ 30	20	5 ～ 20	20 ～ 40	ピン：SUS440Cまたは13Crステンレス\|ヘッド：MCナイロン	10	1個
スチール	SKS3(相当含む)	ズブ焼入	5.5 ～ 8	5	2 ～ 10	5 ～ 10	ピン：SKS3相当\|ヘッド：MCナイロン	10	1個
スチール	SKS3(相当含む)	ズブ焼入	6.5 ～ 10	6	2 ～ 12	6 ～ 12	ピン：SKS3相当\|ヘッド：MCナイロン	10	1個
スチール	SKS3(相当含む)	ズブ焼入	9 ～ 13	8	2 ～ 15	8 ～ 16	ピン：SKS3相当\|ヘッド：MCナイロン	10	1個
スチール	SKS3(相当含む)	ズブ焼入	11 ～ 15	10	3 ～ 20	10 ～ 20	ピン：SKS3相当\|ヘッド：MCナイロン	10	1個
スチール	SKS3(相当含む)	ズブ焼入	13 ～ 16	12	3 ～ 20	12 ～ 24	ピン：SKS3相当\|ヘッド：MCナイロン	10	1個
スチール	SKS3(相当含む)	ズブ焼入	14 ～ 18	13	5 ～ 20	13 ～ 26	ピン：SKS3相当\|ヘッド：MCナイロン	10	1個
スチール	SKS3(相当含む)	ズブ焼入	17 ～ 25	16	5 ～ 20	16 ～ 32	ピン：SKS3相当\|ヘッド：MCナイロン	10	1個
スチール	SKS3(相当含む)	ズブ焼入	22 ～ 30	20	5 ～ 20	20 ～ 40	ピン：SKS3相当\|ヘッド：MCナイロン	10	1個
ステンレス	SUS304	なし	5.5 ～ 8	5	2 ～ 10	5 ～ 10	ピン：SUS304\|ヘッド：MCナイロン	10	1個
ステンレス	SUS304	なし	6.5 ～ 10	6	2 ～ 12	6 ～ 12	ピン：SUS304\|ヘッド：MCナイロン	10	1個
ステンレス	SUS304	なし	9 ～ 13	8	2 ～ 15	8 ～ 16	ピン：SUS304\|ヘッド：MCナイロン	10	1個
ステンレス	SUS304	なし	11 ～ 15	10	3 ～ 20	10 ～ 20	ピン：SUS304\|ヘッド：MCナイロン	10	1個
ステンレス	SUS304	なし	13 ～ 16	12	3 ～ 20	12 ～ 24	ピン：SUS304\|ヘッド：MCナイロン	10	1個
ステンレス	SUS304	なし	14 ～ 18	13	5 ～ 20	13 ～ 26	ピン：SUS304\|ヘッド：MCナイロン	10	1個
ステンレス	SUS304	なし	17 ～ 25	16	5 ～ 20	16 ～ 32	ピン：SUS304\|ヘッド：MCナイロン	10	1個
ステンレス	SUS304	なし	22 ～ 30	20	5 ～ 20	20 ～ 40	ピン：SUS304\|ヘッド：MCナイロン	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

ヘッド部を樹脂にし、抜き差し時ワークに傷がつきにくいタイプです。めねじでの取り付けとなります。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			￥基準単価
Type	形状記号	D	①SKS3焼 JPPHTA	②SUS304 SJPPHTA	③SUS440Cまたは 13Crステンレス CJPPHTA
JPPH SJPPH CJPPH	TA	5	1,430	1,650	2,140
		6	1,550	1,940	2,060
		8	1,640	2,050	2,160
		10	1,680	2,110	2,240
		12	1,770	2,250	2,320
		13	1,830	2,310	2,440
		16	2,180	2,840	3,060
		20	2,600	3,430	3,700

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口			大口	大口
数　量	1～9	10～14	15～19	21～50	51〜
値引率	基準価格	5%	10%	10%	お見積り
出荷日	通常			+7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円

大　口
出荷日

日目出荷

数量
21～50

[ ! ]ストーク対応不可

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
位置決めピン　大頭テーパタイプ　－圧入－
頭部がテーパの標準的な形状です。圧入して使用します。
ミスミ
位置決めピン　先端形状選択タイプ　－おねじ－
先端形状を選択することができ、さらにL寸を0に指定することができます。
ミスミ
位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入
材質が高硬度ステンレスで頭部がテーパの標準的な形状です。圧入して使用します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
