位置決めピン　大頭砲弾形状　－圧入－

位置決めピン　大頭砲弾形状　－圧入－
規格・仕様：
  • 大口分納

ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

高耐食材質×低価格
新登場！
(小径)位置決めピン

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が84型番あります。
数量：

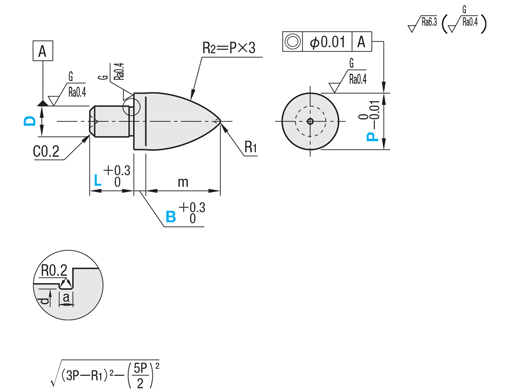

外形図・規格表

●圧入
D＜3の場合
a＝0.5
d＝D－0.1 D≧3の場合
a＝1.0
d＝D－0.2 [ ! ]逃げ部寸法は参考値になります。 [ ! ]m＝ ＋R1 [ ! ]m寸法は研磨加工前の数値となります。実際にはセンター穴がつく為、若干短くなります。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]B寸を短く固定したタイプの基板用位置決めピンもご用意しております。>>こちら
材質No.[ M ]材質[ S ]表面処理[ H ]硬度Type形状記号
①SKS3相当−焼入硬度60〜63HRCFPCHA(圧入・m6)
PA(圧入・p6)
②SKS3相当硬質クロムメッキ焼入硬度50〜55HRC
メッキ硬度750HV〜		GFPCH
③SKS3相当−−BFPCH
④SUS304−−SFPCH
⑤SUS304硬質クロムメッキメッキ硬度750HV〜HFPCH
⑥SUS440Cまたは
13Crステンレス		−焼入硬度50〜55HRCCFPCH

規格表

型式−P−L−B

Type 形状 D
FPCH A3−P4.20−L6−B2.0
SFPCH PA5−P6.00
−L4−B3.5
■圧入
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		R1
Type形状記号DD寸公差
m6p6
FPCH
GFPCH
BFPCH
SFPCH
HFPCH
CFPCH		A(m6)
PA(p6)		2＋0.008
＋0.002		＋0.012
＋0.006		3.00〜4.002〜101.0〜5.01
3＋0.008
＋0.002		＋0.012
＋0.006		3.50〜6.001
4＋0.012
＋0.004		＋0.020
＋0.012		4.50〜7.001
5＋0.012
＋0.004		＋0.020
＋0.012		5.50〜8.003〜101
6＋0.012
＋0.004		＋0.020
＋0.012		6.50〜10.001
8＋0.015
＋0.006		＋0.024
＋0.015		8.50〜13.001
10＋0.015
＋0.006		＋0.024
＋0.015		10.50〜15.002

追加工

 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
GDC導入部加工を追加
位置決めピン　大頭砲弾形状　－圧入－:関連画像		導入部を追加します。
[ NG ]L=2は適用不可
[ NG ]D=2は適用不可
[ NG ]おねじは適用不可		CFPCHPA3-P6.00-L4-B4.0-GDC200
RC首下R加工を追加
位置決めピン　大頭砲弾形状　－圧入－:関連画像		首下の逃げをR0.5に変更します。
[ ! ]P-D≧2の場合に適用
[ NG ]L=2は適用不可		CFPCHPA3-P6.00-L4-B4.0-RC300
ACエアーベント(エアー抜き溝)加工
を追加
位置決めピン　大頭砲弾形状　－圧入－:関連画像		エアー抜き溝加工を追加します。
[ NG ]おねじは適用不可
[ ! ]L≧4又B≧4.0の場合に適用		CFPCHPA3-P6.00-L4-B4.0-AC200
TC先端長さを変更
位置決めピン　大頭砲弾形状　－圧入－:関連画像		先端の長さを変更します。指定1mm単位
[ ! ]P/2≦TC≦P		CFPCHPA3-P6.00-L4-B4.0-TC4300

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    BFPCHA2-P[3-4/0.01]-L[2-10/1]-B[1-5/0.1]
    BFPCHA3-P[3.5-6/0.01]-L[2-10/1]-B[1-5/0.1]
    BFPCHA4-P[4.5-7/0.01]-L[2-10/1]-B[1-5/0.1]
    BFPCHA5-P[5.5-8/0.01]-L[3-10/1]-B[1-5/0.1]
    BFPCHA6-P[6.5-10/0.01]-L[3-10/1]-B[1-5/0.1]
    BFPCHA8-P[8.5-13/0.01]-L[3-10/1]-B[1-5/0.1]
    BFPCHA10-P[10.5-15/0.01]-L[3-10/1]-B[1-5/0.1]
    BFPCHPA2-P[3-4/0.01]-L[2-10/1]-B[1-5/0.1]
    BFPCHPA3-P[3.5-6/0.01]-L[2-10/1]-B[1-5/0.1]
    BFPCHPA4-P[4.5-7/0.01]-L[2-10/1]-B[1-5/0.1]
    BFPCHPA5-P[5.5-8/0.01]-L[3-10/1]-B[1-5/0.1]
    BFPCHPA6-P[6.5-10/0.01]-L[3-10/1]-B[1-5/0.1]
    BFPCHPA8-P[8.5-13/0.01]-L[3-10/1]-B[1-5/0.1]
    BFPCHPA10-P[10.5-15/0.01]-L[3-10/1]-B[1-5/0.1]
    CFPCHA2-P[3-4/0.01]-L[2-10/1]-B[1-5/0.1]
    CFPCHA3-P[3.5-6/0.01]-L[2-10/1]-B[1-5/0.1]
    CFPCHA4-P[4.5-7/0.01]-L[2-10/1]-B[1-5/0.1]
    CFPCHA5-P[5.5-8/0.01]-L[3-10/1]-B[1-5/0.1]
    CFPCHA6-P[6.5-10/0.01]-L[3-10/1]-B[1-5/0.1]
    CFPCHA8-P[8.5-13/0.01]-L[3-10/1]-B[1-5/0.1]
    CFPCHA10-P[10.5-15/0.01]-L[3-10/1]-B[1-5/0.1]
    CFPCHPA2-P[3-4/0.01]-L[2-10/1]-B[1-5/0.1]
    CFPCHPA3-P[3.5-6/0.01]-L[2-10/1]-B[1-5/0.1]
    CFPCHPA4-P[4.5-7/0.01]-L[2-10/1]-B[1-5/0.1]
    CFPCHPA5-P[5.5-8/0.01]-L[3-10/1]-B[1-5/0.1]
    CFPCHPA6-P[6.5-10/0.01]-L[3-10/1]-B[1-5/0.1]
    CFPCHPA8-P[8.5-13/0.01]-L[3-10/1]-B[1-5/0.1]
    CFPCHPA10-P[10.5-15/0.01]-L[3-10/1]-B[1-5/0.1]
    FPCHA2-P[3-4/0.01]-L[2-10/1]-B[1-5/0.1]
    FPCHA3-P[3.5-6/0.01]-L[2-10/1]-B[1-5/0.1]
    FPCHA4-P[4.5-7/0.01]-L[2-10/1]-B[1-5/0.1]
    FPCHA5-P[5.5-8/0.01]-L[3-10/1]-B[1-5/0.1]
    FPCHA6-P[6.5-10/0.01]-L[3-10/1]-B[1-5/0.1]
    FPCHA8-P[8.5-13/0.01]-L[3-10/1]-B[1-5/0.1]
    FPCHA10-P[10.5-15/0.01]-L[3-10/1]-B[1-5/0.1]
    FPCHPA2-P[3-4/0.01]-L[2-10/1]-B[1-5/0.1]
    FPCHPA3-P[3.5-6/0.01]-L[2-10/1]-B[1-5/0.1]
    FPCHPA4-P[4.5-7/0.01]-L[2-10/1]-B[1-5/0.1]
    FPCHPA5-P[5.5-8/0.01]-L[3-10/1]-B[1-5/0.1]
    FPCHPA6-P[6.5-10/0.01]-L[3-10/1]-B[1-5/0.1]
    FPCHPA8-P[8.5-13/0.01]-L[3-10/1]-B[1-5/0.1]
    FPCHPA10-P[10.5-15/0.01]-L[3-10/1]-B[1-5/0.1]
    GFPCHA2-P[3-4/0.01]-L[2-10/1]-B[1-5/0.1]
    GFPCHA3-P[3.5-6/0.01]-L[2-10/1]-B[1-5/0.1]
    GFPCHA4-P[4.5-7/0.01]-L[2-10/1]-B[1-5/0.1]
    GFPCHA5-P[5.5-8/0.01]-L[3-10/1]-B[1-5/0.1]
    GFPCHA6-P[6.5-10/0.01]-L[3-10/1]-B[1-5/0.1]
    GFPCHA8-P[8.5-13/0.01]-L[3-10/1]-B[1-5/0.1]
    GFPCHA10-P[10.5-15/0.01]-L[3-10/1]-B[1-5/0.1]
    GFPCHPA2-P[3-4/0.01]-L[2-10/1]-B[1-5/0.1]
    GFPCHPA3-P[3.5-6/0.01]-L[2-10/1]-B[1-5/0.1]
    GFPCHPA4-P[4.5-7/0.01]-L[2-10/1]-B[1-5/0.1]
    GFPCHPA5-P[5.5-8/0.01]-L[3-10/1]-B[1-5/0.1]
    GFPCHPA6-P[6.5-10/0.01]-L[3-10/1]-B[1-5/0.1]
    GFPCHPA8-P[8.5-13/0.01]-L[3-10/1]-B[1-5/0.1]
    GFPCHPA10-P[10.5-15/0.01]-L[3-10/1]-B[1-5/0.1]
    HFPCHA2-P[3-4/0.01]-L[2-10/1]-B[1-5/0.1]
    HFPCHA3-P[3.5-6/0.01]-L[2-10/1]-B[1-5/0.1]
    HFPCHA4-P[4.5-7/0.01]-L[2-10/1]-B[1-5/0.1]
    HFPCHA5-P[5.5-8/0.01]-L[3-10/1]-B[1-5/0.1]

    特性・用途

    材質

    詳細材質

    表面処理

    熱処理

    導入側外径 P

    (mm)

    取付側外径 D

    (mm)

    取付側公差

    B

    (mm)

    L

    (mm)

    材質証明書：材質
