位置決めピン　大頭ラウンドテーパタイプ　ＤＰ公差・Ｒ選択　－めねじ－

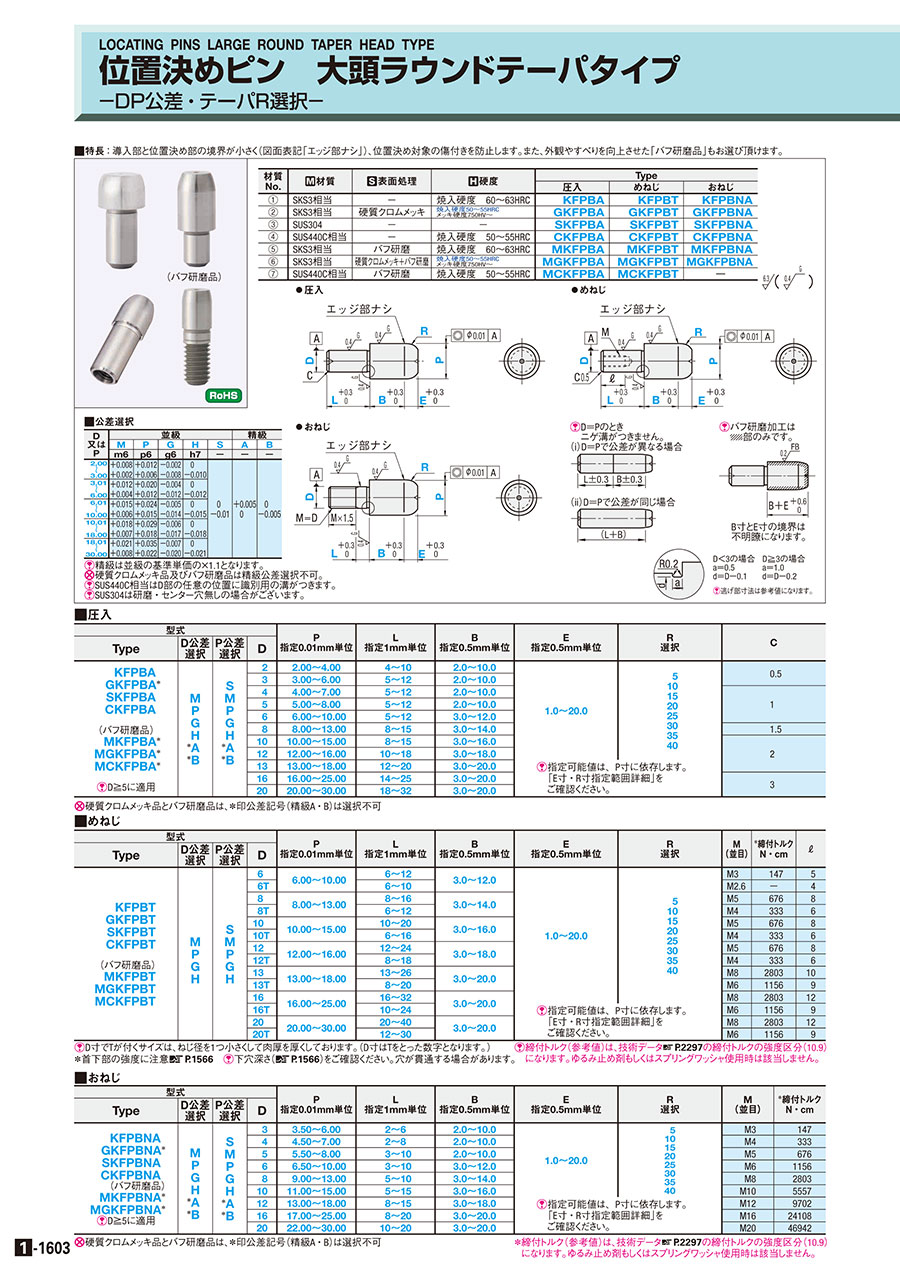

カタログ |P.1-1603

納期短縮
規格拡張対象

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　大頭球面タイプ　－めねじ－

4.9

通常価格(税別)： 680円 (税込価格：748円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　先端形状選択タイプ　－めねじ（大頭/ストレート）－

4.6

通常出荷日：2 日目～

導入部と位置決め部の境界が小さく、位置決め対象の傷付きを防止します。また、外観...

詳細情報を確認する

基本形状
大頭
導入側先端形状
丸
導入側先端タイプ
ラウンドテーパ
導入側仕様
なし
取付側形状
めねじ
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が2,347型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

●めねじ

[ ! ]D＝Pのときニゲ溝がつきません。
（i）D＝Pで公差が異なる場合

（ii）D＝Pで公差が同じ場合

[ ! ]バフ研磨加工は

部のみです。

B寸とE寸の境界は
不明瞭になります。

D＜3の場合
a＝0.5
d＝D－0.1

D≧3の場合
a＝1.0
d＝D－0.2

[ ! ]逃げ部寸法は参考値になります。

[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。

材質 No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	Type
材質 No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	めねじ
①	SKS3相当	−	焼入硬度 60〜63HRC	KFPBT
②	SKS3相当	硬質クロムメッキ	焼入硬度50〜55HRC メッキ硬度750HV〜	GKFPBT
③	SUS304	−	−	SKFPBT
④	SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	CKFPBT
⑤	SKS3相当	バフ研磨	焼入硬度 60〜63HRC	MKFPBT
⑥	SKS3相当	硬質クロムメッキ＋バフ研磨	焼入硬度50〜55HRC メッキ硬度750HV〜	MGKFPBT
⑦	SUS440Cまたは 13Crステンレス	バフ研磨	焼入硬度 50〜55HRC	MCKFPBT

規格表

型式

−

Type

D公差

P公差

SKFPBT

−

P12.00

−

L10

−

B4.0

−

E6.0

−

R20

■公差選択

D 又は P	並級
	M	P	G	H	S
	m6	p6	g6	h7	−
2.00 〜 3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	−0.002 −0.008	0 −0.010	0 −0.01
3.01 〜 6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012
6.01 〜 10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015
10.01 〜 18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	−0.006 −0.017	0 −0.018
18.01 〜 30.00	＋0.021 ＋0.008	＋0.035 ＋0.022	−0.007 −0.020	0 −0.021

[ ! ]精級は並級の基準単価の×1.1となります。
[ NG ]硬質クロムメッキ品及びバフ研磨品は精級公差選択不可。

■めねじ

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.5mm単位	E 指定0.5mm単位	R 選択	M(並目)	^＊締付トルク N・cm	ℓ
Type	D公差選択	P公差選択	D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.5mm単位	E 指定0.5mm単位	R 選択	M(並目)	^＊締付トルク N・cm	ℓ
KFPBT GKFPBT SKFPBT CKFPBT (バフ研磨品) MKFPBT MGKFPBT MCKFPBT	M P G H	S M P G H	6	6.00〜10.00	6〜12	3.0〜12.0	1.0〜20.0	5 10 15 20 25 30 35 40	M3	98	5
			6T	6.00〜10.00	6〜10	3.0〜12.0			M2.6	−	4
			8	8.00〜13.00	8〜16	3.0〜14.0			M5	461	8
			8T	8.00〜13.00	6〜12	3.0〜14.0			M4	225	6
			10	10.00〜15.00	10〜20	3.0〜16.0			M5	461	8
			10T	10.00〜15.00	6〜16	3.0〜16.0			M4	225	6
			12	12.00〜16.00	12〜24	3.0〜18.0			M5	461	8
			12T	12.00〜16.00	8〜18	3.0〜18.0			M4	225	6
			13	13.00〜18.00	13〜26	3.0〜20.0			M8	1911	10
			13T	13.00〜18.00	8〜20	3.0〜20.0			M6	784	9
			16	16.00〜25.00	16〜32	3.0〜20.0			M8	1911	12
			16T	16.00〜25.00	10〜24	3.0〜20.0			M6	784	9
			20	20.00〜30.00	20〜40	3.0〜20.0			M8	1911	12
			20T	20.00〜30.00	12〜30	3.0〜20.0			M6	784	9

[ ! ]E寸、R寸の指定可能値はP寸に依存します。下表「E寸・R寸指定範囲詳細」をご確認ください。
[ ! ]D寸でTが付くサイズは、ねじ径を1つ小さくして肉厚を厚くしております。（D寸はTをとった数字となります。）
[ ! ]首下部の強度に注意こちら下穴深さ（こちら）をご確認ください。穴が貫通する場合があります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データこちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

■E寸・R寸指定範囲詳細

P 指定0.01mm単位	E 指定0.5mm単位	R選択
2.00〜4.00	1.0〜2.0	5	10
4.01〜8.00	2.5〜4.0		10	15
8.01〜12.00	4.5〜7.0			10	15	20
12.01〜16.00	5.0〜10.0				15	20	25
16.01〜20.00	5.0〜15.0					20	25	30
20.01〜25.00	5.0〜15.0						25	30	35
25.01〜30.00	5.0〜20.0							30	35	40

追加工

型式

−

（GDC・RC・AC）

KFPBTMS12

−

P14.00

−

L12

−

B3.5

−

E5.0

−

R15

−

日目出荷

Alteration

導入部加工

首下R加工

エアーベント加工

Code

GDC

Spec.

導入部を加工します。
指定方法 GDC

[ NG ]D＝2は適用不可

D	ℓ
3～12	1
13～20	2

首下の逃げをR0.5に変更します。
指定方法 RC

[ ! ]P－D≧2の場合に適用

エアー抜き溝加工をします。
指定方法 AC

￥/1Code

200

300

200

型番リスト

表示件数

...

型番

CKFPBTGG6-P[6-10/0.01]-L[6-12/1]-B[3-12/0.5]-E[2.5-7/0.5]-R[10,15,20]

CKFPBTGG6T-P[6-10/0.01]-L[6-10/1]-B[3-12/0.5]-E[2.5-7/0.5]-R[10,15,20]

CKFPBTGG8-P[8-13/0.01]-L[8-16/1]-B[3-14/0.5]-E[2.5-10/0.5]-R[10,15,20,25]

CKFPBTGG8T-P[8-13/0.01]-L[6-12/1]-B[3-14/0.5]-E[2.5-10/0.5]-R[10,15,20,25]

CKFPBTGG10-P[10-15/0.01]-L[10-20/1]-B[3-16/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBTGG10-P[10-15/0.01]-L[10-20/1]-B[3-16/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBTGG10T-P[10-15/0.01]-L[6-16/1]-B[3-16/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBTGG10T-P[10-15/0.01]-L[6-16/1]-B[3-16/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBTGG12-P[12-16/0.01]-L[12-24/1]-B[3-18/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBTGG12-P[12-16/0.01]-L[12-24/1]-B[3-18/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBTGG12T-P[12-16/0.01]-L[8-18/1]-B[3-18/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBTGG12T-P[12-16/0.01]-L[8-18/1]-B[3-18/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBTGG13-P[13-18/0.01]-L[13-26/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30]

CKFPBTGG13T-P[13-18/0.01]-L[8-20/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30]

CKFPBTGG16-P[16-25/0.01]-L[16-32/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30,35]

CKFPBTGG16T-P[16-25/0.01]-L[10-24/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30,35]

CKFPBTGG20-P[20-30/0.01]-L[20-40/1]-B[3-20/0.5]-E[5-20/0.5]-R[20,25,30,35,40]

CKFPBTGG20T-P[20-30/0.01]-L[12-30/1]-B[3-20/0.5]-E[5-20/0.5]-R[20,25,30,35,40]

CKFPBTGH6-P[6-10/0.01]-L[6-12/1]-B[3-12/0.5]-E[2.5-7/0.5]-R[10,15,20]

CKFPBTGH6T-P[6-10/0.01]-L[6-10/1]-B[3-12/0.5]-E[2.5-7/0.5]-R[10,15,20]

CKFPBTGH8-P[8-13/0.01]-L[8-16/1]-B[3-14/0.5]-E[2.5-10/0.5]-R[10,15,20,25]

CKFPBTGH8T-P[8-13/0.01]-L[6-12/1]-B[3-14/0.5]-E[2.5-10/0.5]-R[10,15,20,25]

CKFPBTGH10-P[10-15/0.01]-L[10-20/1]-B[3-16/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBTGH10-P[10-15/0.01]-L[10-20/1]-B[3-16/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBTGH10T-P[10-15/0.01]-L[6-16/1]-B[3-16/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBTGH10T-P[10-15/0.01]-L[6-16/1]-B[3-16/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBTGH12-P[12-16/0.01]-L[12-24/1]-B[3-18/0.5]-E[4.5-10/0.5]-R[10,15,20,25]

CKFPBTGH12T-P[12-16/0.01]-L[8-18/1]-B[3-18/0.5]-E[4.5-10/0.5]-R[10,15,20,25]

CKFPBTGH13-P[13-18/0.01]-L[13-26/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30]

CKFPBTGH13T-P[13-18/0.01]-L[8-20/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30]

CKFPBTGH16-P[16-25/0.01]-L[16-32/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30,35]

CKFPBTGH16T-P[16-25/0.01]-L[10-24/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30,35]

CKFPBTGH20-P[20-30/0.01]-L[20-40/1]-B[3-20/0.5]-E[5-20/0.5]-R[20,25,30,35,40]

CKFPBTGH20T-P[20-30/0.01]-L[12-30/1]-B[3-20/0.5]-E[5-20/0.5]-R[20,25,30,35,40]

CKFPBTGM6-P[6-10/0.01]-L[6-12/1]-B[3-12/0.5]-E[2.5-7/0.5]-R[10,15,20]

CKFPBTGM6T-P[6-10/0.01]-L[6-10/1]-B[3-12/0.5]-E[2.5-7/0.5]-R[10,15,20]

CKFPBTGM8-P[8-13/0.01]-L[8-16/1]-B[3-14/0.5]-E[2.5-10/0.5]-R[10,15,20,25]

CKFPBTGM8T-P[8-13/0.01]-L[6-12/1]-B[3-14/0.5]-E[2.5-10/0.5]-R[10,15,20,25]

CKFPBTGM10-P[10-15/0.01]-L[10-20/1]-B[3-16/0.5]-E[4.5-10/0.5]-R[10,15,20,25]

CKFPBTGM10T-P[10-15/0.01]-L[6-16/1]-B[3-16/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBTGM10T-P[10-15/0.01]-L[6-16/1]-B[3-16/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBTGM12-P[12-16/0.01]-L[12-24/1]-B[3-18/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBTGM12-P[12-16/0.01]-L[12-24/1]-B[3-18/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBTGM12T-P[12-16/0.01]-L[8-18/1]-B[3-18/0.5]-E[4.5-10/0.5]-R[10,15,20,25]

CKFPBTGM13-P[13-18/0.01]-L[13-26/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30]

CKFPBTGM13T-P[13-18/0.01]-L[8-20/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30]

CKFPBTGM16-P[16-25/0.01]-L[16-32/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30,35]

CKFPBTGM16T-P[16-25/0.01]-L[10-24/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30,35]

CKFPBTGM20-P[20-30/0.01]-L[20-40/1]-B[3-20/0.5]-E[5-20/0.5]-R[20,25,30,35,40]

CKFPBTGM20T-P[20-30/0.01]-L[12-30/1]-B[3-20/0.5]-E[5-20/0.5]-R[20,25,30,35,40]

CKFPBTGP6-P[6-10/0.01]-L[6-12/1]-B[3-12/0.5]-E[2.5-7/0.5]-R[10,15,20]

CKFPBTGP6T-P[6-10/0.01]-L[6-10/1]-B[3-12/0.5]-E[2.5-7/0.5]-R[10,15,20]

CKFPBTGP8-P[8-13/0.01]-L[8-16/1]-B[3-14/0.5]-E[2.5-10/0.5]-R[10,15,20,25]

CKFPBTGP8T-P[8-13/0.01]-L[6-12/1]-B[3-14/0.5]-E[2.5-10/0.5]-R[10,15,20,25]

CKFPBTGP10-P[10-15/0.01]-L[10-20/1]-B[3-16/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBTGP10-P[10-15/0.01]-L[10-20/1]-B[3-16/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBTGP10T-P[10-15/0.01]-L[6-16/1]-B[3-16/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBTGP10T-P[10-15/0.01]-L[6-16/1]-B[3-16/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBTGP12-P[12-16/0.01]-L[12-24/1]-B[3-18/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBTGP12-P[12-16/0.01]-L[12-24/1]-B[3-18/0.5]-E[5-10/0.5]-R[10,15,20,25]
