位置決めピン　大頭ラウンドテーパタイプ　ＤＰ公差・Ｒ選択　－圧入－

カタログ |P.1-1603

納期短縮
規格拡張対象

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　大頭テーパタイプ　－圧入－

4.8

通常価格(税別)： 340円 (税込価格：374円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　大頭テーパタイプ－テーパ角度指定・公差選択・圧入－

4.4

通常出荷日：2 日目～

導入部と位置決め部の境界が小さく、位置決め対象の傷付きを防止します。また、外観...

詳細情報を確認する

基本形状
大頭
導入側先端形状
丸
導入側先端タイプ
ラウンドテーパ
導入側仕様
なし
取付側形状
ストレート（圧入）
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が2,377型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

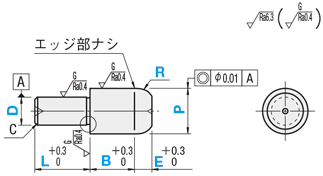

外形図・規格表

●圧入

[ ! ]D＝Pのときニゲ溝がつきません。
（i）D＝Pで公差が異なる場合

（ii）D＝Pで公差が同じ場合

[ ! ]バフ研磨加工は

部のみです。

B寸とE寸の境界は
不明瞭になります。

D＜3の場合
a＝0.5
d＝D－0.1

D≧3の場合
a＝1.0
d＝D－0.2

[ ! ]逃げ部寸法は参考値になります。

[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。

材質 No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	Type
材質 No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	圧入
①	SKS3相当	−	焼入硬度 60〜63HRC	KFPBA
②	SKS3相当	硬質クロムメッキ	焼入硬度50〜55HRC メッキ硬度750HV〜	GKFPBA
③	SUS304	−	−	SKFPBA
④	SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	CKFPBA
⑤	SKS3相当	バフ研磨	焼入硬度 60〜63HRC	MKFPBA
⑥	SKS3相当	硬質クロムメッキ＋バフ研磨	焼入硬度50〜55HRC メッキ硬度750HV〜	MGKFPBA
⑦	SUS440Cまたは 13Crステンレス	バフ研磨	焼入硬度 50〜55HRC	MCKFPBA

規格表

型式

−

Type

D公差

P公差

MGKFPBA

−

P12.00

−

L10

−

B4.0

−

E6.0

−

R20

■公差選択

D 又は P	並級					精級
	M	P	G	H	S	A	B
	m6	p6	g6	h7	−	−	−
2.00 〜 3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	−0.002 −0.008	0 −0.010	0 −0.01	＋0.005 0	0 −0.005
3.01 〜 6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012
6.01 〜 10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015
10.01 〜 18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	−0.006 −0.017	0 −0.018
18.01 〜 30.00	＋0.021 ＋0.008	＋0.035 ＋0.022	−0.007 −0.020	0 −0.021

[ ! ]精級は並級の基準単価の×1.1となります。
[ NG ]硬質クロムメッキ品及びバフ研磨品は精級公差選択不可。

■圧入

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.5mm単位	E 指定0.5mm単位	R 選択	C
Type	D公差選択	P公差選択	D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.5mm単位	E 指定0.5mm単位	R 選択	C
KFPBA GKFPBA^＊ SKFPBA CKFPBA (バフ研磨品) MKFPBA^＊ MGKFPBA^＊ MCKFPBA^＊ [ ! ]D≧5に適用	M P G H ^＊A ^＊B	S M P G H ^＊A ^＊B	2	2.00〜4.00	4〜10	2.0〜10.0	1.0〜20.0	5 10 15 20 25 30 35 40	0.5
			3	3.00〜6.00	5〜12	2.0〜10.0			0.5
			4	4.00〜7.00	5〜12	2.0〜10.0			1
			5	5.00〜8.00	5〜12	2.0〜10.0
			6	6.00〜10.00	5〜12	3.0〜12.0
			8	8.00〜13.00	8〜15	3.0〜14.0			1.5
			10	10.00〜15.00	8〜15	3.0〜16.0			2
			12	12.00〜16.00	10〜18	3.0〜18.0
			13	13.00〜18.00	12〜20	3.0〜20.0
			16	16.00〜25.00	14〜25	3.0〜20.0			3
			20	20.00〜30.00	18〜32	3.0〜20.0			3

[ NG ]硬質クロムメッキ品とバフ研磨品は、＊印公差記号（精級A・B）は選択不可
[ ! ]E寸、R寸の指定可能値はP寸に依存します。下表「E寸・R寸指定範囲詳細」をご確認ください。

■E寸・R寸指定範囲詳細

P 指定0.01mm単位	E 指定0.5mm単位	R選択
2.00〜 4.00	1.0〜 2.0	5	10
4.01〜 8.00	2.5〜 4.0		10	15
8.01〜12.00	4.5〜 7.0		10	15	20
12.01〜16.00	5.0〜10.0			15	20	25
16.01〜20.00	5.0〜15.0				20	25	30
20.01〜25.00	5.0〜15.0					25	30	35
25.01〜30.00	5.0〜20.0						30	35	40

追加工

型式

−

（GDC・RC・AC）

KFPBAMA12

−

P14.00

−

L10

−

B3.5

−

E5.0

−

R15

−

日目出荷

Alteration

導入部加工

首下R加工

エアーベント加工

Code

GDC

Spec.

導入部を加工します。
指定方法 GDC

[ NG ]D＝2は適用不可

D	ℓ
3～12	1
13～20	2

首下の逃げをR0.5に変更します。
指定方法 RC
[ ! ]P－D≧2の場合に適用

エアー抜き溝加工をします。
指定方法 AC
[ ! ]おねじは適用不可

￥/1Code

200

300

200

型番リスト

表示件数

...

型番

CKFPBAAA2-P[2-4/0.01]-L[4-10/1]-B[2-10/0.5]-E[1-2/0.5]-R[5,10]

CKFPBAAA3-P[3-6/0.01]-L[5-12/1]-B[2-10/0.5]-E[1-4/0.5]-R[5,10,15]

CKFPBAAA4-P[4-7/0.01]-L[5-12/1]-B[2-10/0.5]-E[1-4/0.5]-R[5,10,15]

CKFPBAAA5-P[5-8/0.01]-L[5-12/1]-B[2-10/0.5]-E[2.5-4/0.5]-R[10,15]

CKFPBAAA6-P[6-10/0.01]-L[5-12/1]-B[3-12/0.5]-E[2.5-7/0.5]-R[10,15,20]

CKFPBAAA8-P[8-13/0.01]-L[8-15/1]-B[3-14/0.5]-E[2.5-10/0.5]-R[10,15,20,25]

CKFPBAAA10-P[10-15/0.01]-L[8-15/1]-B[3-16/0.5]-E[4.5-10/0.5]-R[10,15,20,25]

CKFPBAAA12-P[12-16/0.01]-L[10-18/1]-B[3-18/0.5]-E[4.5-10/0.5]-R[10,15,20,25]

CKFPBAAA13-P[13-18/0.01]-L[12-20/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30]

CKFPBAAA16-P[16-25/0.01]-L[14-25/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30,35]

CKFPBAAA20-P[20-30/0.01]-L[18-32/1]-B[3-20/0.5]-E[5-20/0.5]-R[20,25,30,35,40]

CKFPBAAB2-P[2-4/0.01]-L[4-10/1]-B[2-10/0.5]-E[1-2/0.5]-R[5,10]

CKFPBAAB3-P[3-6/0.01]-L[5-12/1]-B[2-10/0.5]-E[1-4/0.5]-R[5,10,15]

CKFPBAAB4-P[4-7/0.01]-L[5-12/1]-B[2-10/0.5]-E[1-4/0.5]-R[5,10,15]

CKFPBAAB5-P[5-8/0.01]-L[5-12/1]-B[2-10/0.5]-E[2.5-4/0.5]-R[10,15]

CKFPBAAB6-P[6-10/0.01]-L[5-12/1]-B[3-12/0.5]-E[2.5-7/0.5]-R[10,15,20]

CKFPBAAB8-P[8-13/0.01]-L[8-15/1]-B[3-14/0.5]-E[2.5-10/0.5]-R[10,15,20,25]

CKFPBAAB10-P[10-15/0.01]-L[8-15/1]-B[3-16/0.5]-E[4.5-10/0.5]-R[10,15,20,25]

CKFPBAAB12-P[12-16/0.01]-L[10-18/1]-B[3-18/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBAAB12-P[12-16/0.01]-L[10-18/1]-B[3-18/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBAAB13-P[13-18/0.01]-L[12-20/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30]

CKFPBAAB16-P[16-25/0.01]-L[14-25/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30,35]

CKFPBAAB20-P[20-30/0.01]-L[18-32/1]-B[3-20/0.5]-E[5-20/0.5]-R[20,25,30,35,40]

CKFPBAAG2-P[2-4/0.01]-L[4-10/1]-B[2-10/0.5]-E[1-2/0.5]-R[5,10]

CKFPBAAG3-P[3-6/0.01]-L[5-12/1]-B[2-10/0.5]-E[1-4/0.5]-R[5,10,15]

CKFPBAAG4-P[4-7/0.01]-L[5-12/1]-B[2-10/0.5]-E[1-4/0.5]-R[5,10,15]

CKFPBAAG5-P[5-8/0.01]-L[5-12/1]-B[2-10/0.5]-E[2.5-4/0.5]-R[10,15]

CKFPBAAG6-P[6-10/0.01]-L[5-12/1]-B[3-12/0.5]-E[2.5-7/0.5]-R[10,15,20]

CKFPBAAG8-P[8-13/0.01]-L[8-15/1]-B[3-14/0.5]-E[2.5-10/0.5]-R[10,15,20,25]

CKFPBAAG10-P[10-15/0.01]-L[8-15/1]-B[3-16/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBAAG10-P[10-15/0.01]-L[8-15/1]-B[3-16/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBAAG12-P[12-16/0.01]-L[10-18/1]-B[3-18/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBAAG12-P[12-16/0.01]-L[10-18/1]-B[3-18/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBAAG13-P[13-18/0.01]-L[12-20/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30]

CKFPBAAG16-P[16-25/0.01]-L[14-25/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30,35]

CKFPBAAG20-P[20-30/0.01]-L[18-32/1]-B[3-20/0.5]-E[5-20/0.5]-R[20,25,30,35,40]

CKFPBAAH2-P[2-4/0.01]-L[4-10/1]-B[2-10/0.5]-E[1-2/0.5]-R[5,10]

CKFPBAAH3-P[3-6/0.01]-L[5-12/1]-B[2-10/0.5]-E[1-4/0.5]-R[5,10,15]

CKFPBAAH4-P[4-7/0.01]-L[5-12/1]-B[2-10/0.5]-E[1-4/0.5]-R[5,10,15]

CKFPBAAH5-P[5-8/0.01]-L[5-12/1]-B[2-10/0.5]-E[2.5-4/0.5]-R[10,15]

CKFPBAAH6-P[6-10/0.01]-L[5-12/1]-B[3-12/0.5]-E[2.5-7/0.5]-R[10,15,20]

CKFPBAAH8-P[8-13/0.01]-L[8-15/1]-B[3-14/0.5]-E[2.5-10/0.5]-R[10,15,20,25]

CKFPBAAH10-P[10-15/0.01]-L[8-15/1]-B[3-16/0.5]-E[4.5-10/0.5]-R[10,15,20,25]

CKFPBAAH12-P[12-16/0.01]-L[10-18/1]-B[3-18/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBAAH12-P[12-16/0.01]-L[10-18/1]-B[3-18/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBAAH13-P[13-18/0.01]-L[12-20/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30]

CKFPBAAH16-P[16-25/0.01]-L[14-25/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30,35]

CKFPBAAH20-P[20-30/0.01]-L[18-32/1]-B[3-20/0.5]-E[5-20/0.5]-R[20,25,30,35,40]

CKFPBAAM2-P[2-4/0.01]-L[4-10/1]-B[2-10/0.5]-E[1-2/0.5]-R[5,10]

CKFPBAAM3-P[3-6/0.01]-L[5-12/1]-B[2-10/0.5]-E[1-4/0.5]-R[5,10,15]

CKFPBAAM4-P[4-7/0.01]-L[5-12/1]-B[2-10/0.5]-E[1-4/0.5]-R[5,10,15]

CKFPBAAM5-P[5-8/0.01]-L[5-12/1]-B[2-10/0.5]-E[2.5-4/0.5]-R[10,15]

CKFPBAAM6-P[6-10/0.01]-L[5-12/1]-B[3-12/0.5]-E[2.5-7/0.5]-R[10,15,20]

CKFPBAAM8-P[8-13/0.01]-L[8-15/1]-B[3-14/0.5]-E[2.5-10/0.5]-R[10,15,20,25]

CKFPBAAM10-P[10-15/0.01]-L[8-15/1]-B[3-16/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBAAM10-P[10-15/0.01]-L[8-15/1]-B[3-16/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBAAM12-P[12-16/0.01]-L[10-18/1]-B[3-18/0.5]-E[4.5-7/0.5]-R[10,15,20,25]

CKFPBAAM12-P[12-16/0.01]-L[10-18/1]-B[3-18/0.5]-E[5-10/0.5]-R[10,15,20,25]

CKFPBAAM13-P[13-18/0.01]-L[12-20/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30]

CKFPBAAM16-P[16-25/0.01]-L[14-25/1]-B[3-20/0.5]-E[5-15/0.5]-R[15,20,25,30,35]
