位置決めピン　大頭ラウンドテーパタイプ　－おねじ－

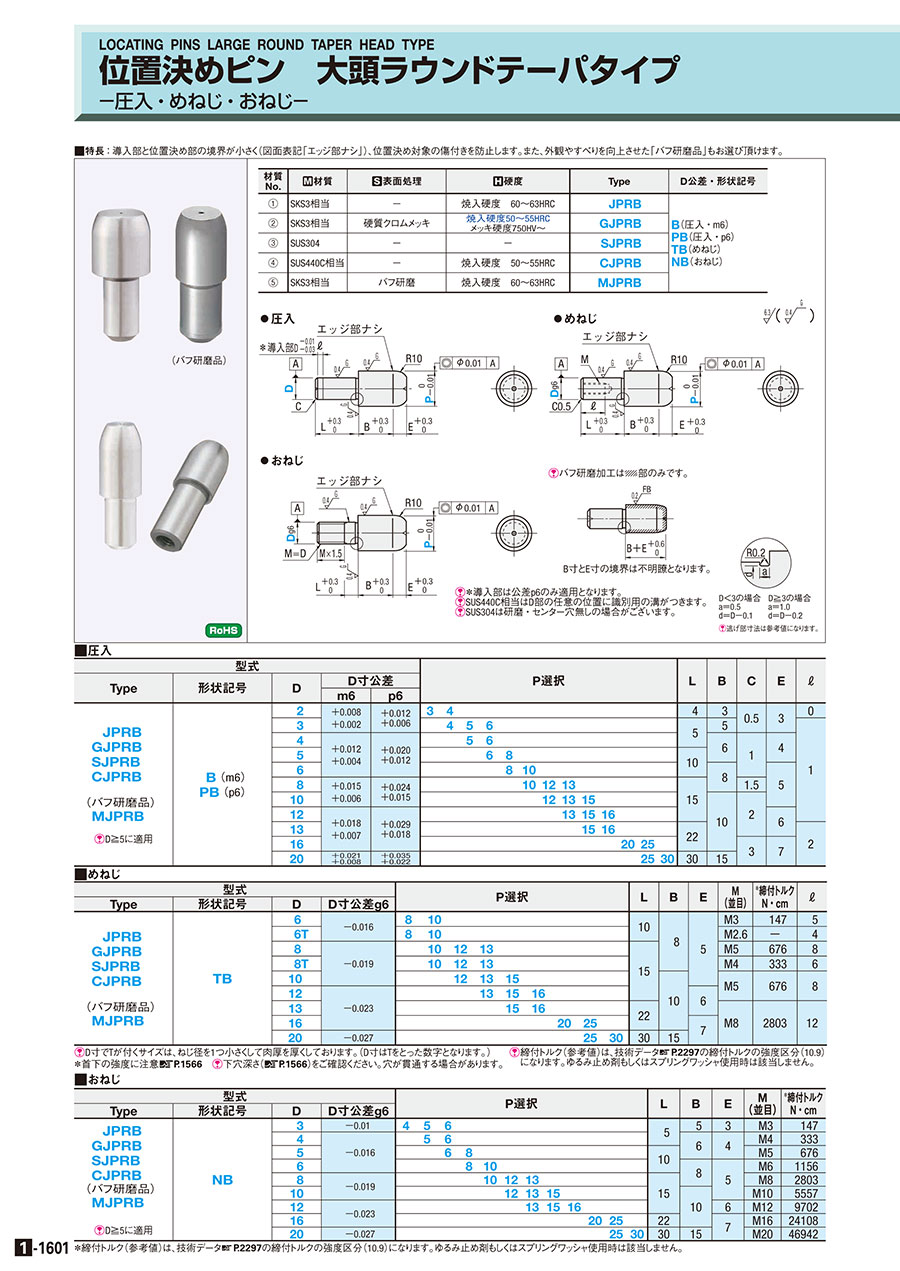

カタログ |P.1-1601

納期短縮
規格拡張対象

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　大頭テーパタイプ　－おねじ－

4.5

通常価格(税別)： 580円 (税込価格：638円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　大頭テーパタイプ　－おねじ・六角穴付－

4.9

通常出荷日：2 日目～

導入部と位置決め部の境界が小さく、位置決め対象の傷付きを防止します。また、外観...

詳細情報を確認する

基本形状
大頭
導入側先端形状
丸
導入側先端タイプ
ラウンドテーパ
導入側仕様
なし
取付側形状
おねじ
導入側外径公差
0/-0.01
取付側公差
g6
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が43型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

●おねじ

[ ! ]バフ研磨加工は

部のみです。

B寸とE寸の境界は不明瞭となります。

D＜3の場合

a＝0.5

d＝D－0.1

D≧3の場合

a＝1.0

d＝D－0.2

[ ! ]逃げ部寸法は参考値になります。

[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。

材質 No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	Type
①	SKS3相当	−	焼入硬度 60〜63HRC	JPRBNB
②	SKS3相当	硬質クロムメッキ	焼入硬度50〜55HRC メッキ硬度750HV〜	GJPRBNB
③	SUS304	−	−	SJPRBNB
④	SUS440Cまたは13Crステンレス	−	焼入硬度 50〜55HRC	CJPRBNB
⑤	SKS3相当	バフ研磨	焼入硬度 60〜63HRC	MJPRBNB

規格表

型式	−	P
JPRBNB10	−	12

■おねじ

型式			P選択												L	B	E	M (並目)	^＊締付トルク N・cm
Type	D	D寸公差g6	P選択												L	B	E	M (並目)	^＊締付トルク N・cm
JPRBNB GJPRBNB SJPRBNB CJPRBNB (バフ研磨品) MJPRBNB [ ! ]D≧5に適用	3	－0.002 －0.008	4	5	6										5	5	3	M3	98
	4	－0.004 －0.012		5	6										5	6	4	M4	225
	5				6	8									10	6	4	M5	461
	6					8	10								10	8	5	M6	784
	8	－0.005 －0.014					10	12	13						15	8		M8	1911
	10	－0.005 －0.014						12	13	15						10		M10	3783
	12	－0.006 －0.017							13	15	16						6	M12	6605
	16	－0.006 －0.017										20	25		22		7	M16	23226
	20	－0.007 －0.020											25	30	30	15	7	M20	32928

＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データこちら参照）ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

型式	−	P	−	（DRC・RC）
JPRBNB10	−	12	−	RC

日目出荷

Alteration	ドライバー溝追加工	首下R加工
Alteration
Code	DRC	RC
Spec.	幅0.8mm 深さ1mm [ ! ]おねじのみ適用	首下の逃げをR0.5に変更します。指定方法 RC [ ! ]P－D≧2の場合に適用
￥/1Code	100	300

型番リスト

表示件数

型番

特性・用途

材質

詳細材質

表面処理

熱処理

導入側外径 P

(mm)

取付側外径 D

(mm)

材質証明書：材質

材質証明書：表面処理

材質証明書：材質（備考）

RoHS?

最小発注数量

該当なし	ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	4 ～ 6	3	SUS440Cまたは13Crステンレス	-	ズブ焼き	10	1個
該当なし	ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	5 ～ 6	4	SUS440Cまたは13Crステンレス	-	ズブ焼き	10	1個
該当なし	ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	6 ～ 8	5	SUS440Cまたは13Crステンレス	-	ズブ焼き	10	1個
該当なし	ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	8 ～ 10	6	SUS440Cまたは13Crステンレス	-	ズブ焼き	10	1個
該当なし	ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	10 ～ 13	8	SUS440Cまたは13Crステンレス	-	ズブ焼き	10	1個
該当なし	ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	12 ～ 15	10	SUS440Cまたは13Crステンレス	-	ズブ焼き	10	1個
該当なし	ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	13 ～ 16	12	SUS440Cまたは13Crステンレス	-	ズブ焼き	10	1個
該当なし	ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	20 ～ 25	16	SUS440Cまたは13Crステンレス	-	ズブ焼き	10	1個
該当なし	ステンレス	SUS440Cまたは13Crステンレス	なし	ズブ焼入	25 ～ 30	20	SUS440Cまたは13Crステンレス	-	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	4 ～ 6	3	SKS3相当	硬質クロムメッキ	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	5 ～ 6	4	SKS3相当	硬質クロムメッキ	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	6 ～ 8	5	SKS3相当	硬質クロムメッキ	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	8 ～ 10	6	SKS3相当	硬質クロムメッキ	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	10 ～ 13	8	SKS3相当	硬質クロムメッキ	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	12 ～ 15	10	SKS3相当	硬質クロムメッキ	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	13 ～ 16	12	SKS3相当	硬質クロムメッキ	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	20 ～ 25	16	SKS3相当	硬質クロムメッキ	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	[硬質クロムメッキ] 硬質クロムメッキ	ズブ焼入	25 ～ 30	20	SKS3相当	硬質クロムメッキ	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	なし	ズブ焼入	4 ～ 6	3	SKS3相当	-	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	なし	ズブ焼入	5 ～ 6	4	SKS3相当	-	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	なし	ズブ焼入	6 ～ 8	5	SKS3相当	-	ズブ焼き	10	1個
-	スチール	SKS3(相当含む)	なし	ズブ焼入	8 ～ 10	6	SKS3相当	-	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	なし	ズブ焼入	10 ～ 13	8	SKS3相当	-	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	なし	ズブ焼入	12 ～ 15	10	SKS3相当	-	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	なし	ズブ焼入	13 ～ 16	12	SKS3相当	-	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	なし	ズブ焼入	20 ～ 25	16	SKS3相当	-	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	なし	ズブ焼入	25 ～ 30	20	SKS3相当	-	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	バフ研磨	ズブ焼入	6 ～ 8	5	SKS3相当	バフ研磨	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	バフ研磨	ズブ焼入	8 ～ 10	6	SKS3相当	バフ研磨	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	バフ研磨	ズブ焼入	10 ～ 13	8	SKS3相当	バフ研磨	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	バフ研磨	ズブ焼入	12 ～ 15	10	SKS3相当	バフ研磨	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	バフ研磨	ズブ焼入	13 ～ 16	12	SKS3相当	バフ研磨	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	バフ研磨	ズブ焼入	20 ～ 25	16	SKS3相当	バフ研磨	ズブ焼き	10	1個
該当なし	スチール	SKS3(相当含む)	バフ研磨	ズブ焼入	25 ～ 30	20	SKS3相当	バフ研磨	ズブ焼き	10	1個
該当なし	ステンレス	SUS304	なし	なし	4 ～ 6	3	SUS304	-	-	10	1個
該当なし	ステンレス	SUS304	なし	なし	5 ～ 6	4	SUS304	-	-	10	1個
該当なし	ステンレス	SUS304	なし	なし	6 ～ 8	5	SUS304	-	-	10	1個
該当なし	ステンレス	SUS304	なし	なし	8 ～ 10	6	SUS304	-	-	10	1個
該当なし	ステンレス	SUS304	なし	なし	10 ～ 13	8	SUS304	-	-	10	1個
該当なし	ステンレス	SUS304	なし	なし	12 ～ 15	10	SUS304	-	-	10	1個
該当なし	ステンレス	SUS304	なし	なし	13 ～ 16	12	SUS304	-	-	10	1個
該当なし	ステンレス	SUS304	なし	なし	20 ～ 25	16	SUS304	-	-	10	1個
該当なし	ステンレス	SUS304	なし	なし	25 ～ 30	20	SUS304	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

導入部と位置決め部の境界が小さく、位置決め対象の傷付きを防止します。また、外観やすべりを向上させた「バフ研磨品」もお選び頂けます。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■おねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
D	①SKS3焼 JPRBNB	②SKS3硬質 GJPRBNB	③SUS304 SJPRBNB	④SUS440Cまたは 13CrステンレスC CJPRBNB	⑤SKS3焼＋バフ MJPRBNB
3	670	920	870	920	−
4	700	960	900	960	−
5	750	1,020	960	1,020	980
6	770	1,050	990	1,060	1,000
8	780	1,060	1,010	1,090	1,010
10	810	1,090	1,060	1,120	1,050
12	840	1,120	1,090	1,130	1,090
16	1,020	1,390	1,390	1,490	1,330
20	1,210	1,630	1,660	1,800	1,570

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜19	20〜34	35〜49	50〜100	101～300	301～
値引率	基準単価	5%	10%	18%	18%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]バフ研磨品は、21個以上お見積りとなります。

納期

●下記材質以外

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
[ NG ]材質No.②SKS3相当硬質・材質No.⑤バフ研磨品はストーク適用不可

●材質No.⑤

日目出荷

出荷日については、コチラをご覧ください。

概要・仕様

仕様・概要

■表面形状測定結果（参考）

＜試験名＞

表面形状測定

＜測定器＞

東京精密SURFCOM1800D－22

＜サンプル＞

＜試験条件＞

・測定長さ	12mm
・測定ピッチ	0.001mm
・測定速さ	0.6mm/S


＜測定部＞サンプルⓐ
サンプルⓑⓒ

測定結果＜サンプルⓐ＞	測定結果＜サンプルⓑ＞	測定結果＜サンプルⓒ＞

従来のテーパタイプ：エッジが残ります。	ラウンドテーパタイプ：エッジがありません。	バフ研磨品：エッジがなく、さらに表面がなめらかです。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
