位置決めピン　大頭フラットタイプ　ＤＰ公差選択　－おねじ－

カタログ |P.1-1729

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：2日目～3日目

大頭フラットタイプの各部寸法に加え、両端部公差もご指定いただけます。

4.64.6

おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

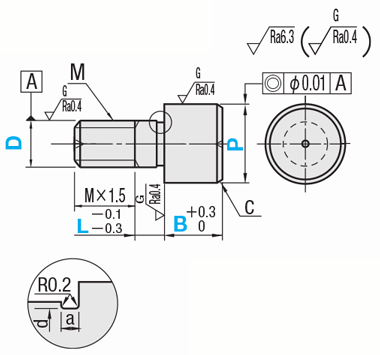

外形図・規格表

●おねじ

D＜3の場合
a＝0.5
d＝D－0.1
[ ! ]逃げ部寸法は参考値になります。

D≧3の場合
a＝1.0
d＝D－0.2

[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。並目ねじPitch寸法>>こちら

材質 No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	Type
材質 No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	おねじ
①	SKS3相当	−	焼入硬度 60〜63HRC	KFFNA
②	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	GKFFNA
③	SUS304	−	−	SKFFNA

規格表

型式

−

Type

D公差

P公差

KFFNA

−

P8.00

−

B6.0

■公差選択

D 又は P	並級					精級
	M	P	G	H	S	A	B
	m6	p6	g6	h7	−	−	−
3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	−0.002 −0.008	0 −0.010	0 −0.01	＋0.005 0	0 −0.005
3.50 〜 6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012
6.01 〜 10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015
10.01 〜 18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	−0.006 −0.017	0 −0.018
18.01 〜 30.00	＋0.021 ＋0.008	＋0.035 ＋0.022	−0.007 −0.020	0 −0.021

■おねじ

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	M (並目)	^＊締付トルク N・cm
Type	D公差選択	P公差選択	D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	M (並目)	^＊締付トルク N・cm
KFFNA GKFFNA^＊ SKFFNA	M P G H ^＊A ^＊B	S M P G H ^＊A ^＊B	3	3.50〜8.00	0〜6	3.0〜10.0	0.5	M3	98
			4	4.50〜8.00	0〜8	4.0〜10.0	1	M4	225
			5	5.50〜8.00	0〜10	4.0〜15.0		M5	461
			6	6.50〜10.00	0〜10	4.0〜15.0		M6	784
			8	8.50〜15.00	0〜10	5.0〜30.0	1.5	M8	1911
			10	11.00〜17.00	0〜15	6.0〜30.0	2	M10	3783
			12	13.00〜20.00	0〜15	6.0〜30.0	2	M12	6605
			16	17.00〜27.00	0〜20	7.0〜30.0	3	M16	16366
			20	22.00〜30.00	0〜20	10.0〜30.0	3	M20	32928

[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。
[ NG ]硬質クロムメッキ品は、＊印公差記号（精級A・B）は選択不可

[ ! ]全ねじ形状の場合、SUS440Cの識別溝はつきません。
[ ! ]全ねじ形状の場合、首下の研磨は無しになります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

日目出荷

追加工
コード

追加工内容

適用条件

指定例

\/1Code

C面取りサイズ変更

P寸部C面取りをC0.5以下にします。
[ ! ]圧入D≧3　おねじD≧4に適用
[ NG ]D寸部には適用しません。

KFFNAMS6-P8.0-L8-B8.0-CN

無料

LAC

レンチ穴を追加

[ ! ]D≧6の適用
[ ! ]P寸・L寸・B寸指定タイプのみ適用
[ NG ]RC・RACとの併用不可

D	適用寸法
D	B
5	8.0～
6 6T	8.0～
8 8T	9.0～
10 10T	9.0～
12 12T	9.0～
13 13T	14.0～
16 16T	15.0～
20 20T	15.0～

レンチ穴寸法
P	Q
5.50〜9.99	2
10.00〜16.99	3.5
17.00〜	5

KFFNAMS6-P8.0-L8-B8.0-LAC

300

NNC

ねじ元ニゲ加工を追加

[ ! ]L=0の場合に適用
[ NG ]RC・RACとの併用不可

KFFNAMS6-P8.0-L0-B8.0-NNC

100

型番リスト

表示件数

...

型番

GKFFNAGG3-P[3.5-8/0.01]-L[0-6/1]-B[3-10/0.1]

GKFFNAGG4-P[4.5-8/0.01]-L[0-8/1]-B[4-10/0.1]

GKFFNAGG5-P[5.5-8/0.01]-L[0-10/1]-B[4-15/0.1]

GKFFNAGG6-P[6.5-10/0.01]-L[0-10/1]-B[4-15/0.1]

GKFFNAGG8-P[8.5-15/0.01]-L[0-10/1]-B[5-30/0.1]

GKFFNAGG10-P[11-17/0.01]-L[0-15/1]-B[6-30/0.1]

GKFFNAGG12-P[13-20/0.01]-L[0-15/1]-B[6-30/0.1]

GKFFNAGG16-P[17-27/0.01]-L[0-20/1]-B[7-30/0.1]

GKFFNAGG20-P[22-30/0.01]-L[0-20/1]-B[10-30/0.1]

GKFFNAGH3-P[3.5-8/0.01]-L[0-6/1]-B[3-10/0.1]

GKFFNAGH4-P[4.5-8/0.01]-L[0-8/1]-B[4-10/0.1]

GKFFNAGH5-P[5.5-8/0.01]-L[0-10/1]-B[4-15/0.1]

GKFFNAGH6-P[6.5-10/0.01]-L[0-10/1]-B[4-15/0.1]

GKFFNAGH8-P[8.5-15/0.01]-L[0-10/1]-B[5-30/0.1]

GKFFNAGH10-P[11-17/0.01]-L[0-15/1]-B[6-30/0.1]

GKFFNAGH12-P[13-20/0.01]-L[0-15/1]-B[6-30/0.1]

GKFFNAGH16-P[17-27/0.01]-L[0-20/1]-B[7-30/0.1]

GKFFNAGH20-P[22-30/0.01]-L[0-20/1]-B[10-30/0.1]

GKFFNAGM3-P[3.5-8/0.01]-L[0-6/1]-B[3-10/0.1]

GKFFNAGM4-P[4.5-8/0.01]-L[0-8/1]-B[4-10/0.1]

GKFFNAGM5-P[5.5-8/0.01]-L[0-10/1]-B[4-15/0.1]

GKFFNAGM6-P[6.5-10/0.01]-L[0-10/1]-B[4-15/0.1]

GKFFNAGM8-P[8.5-15/0.01]-L[0-10/1]-B[5-30/0.1]

GKFFNAGM10-P[11-17/0.01]-L[0-15/1]-B[6-30/0.1]

GKFFNAGM12-P[13-20/0.01]-L[0-15/1]-B[6-30/0.1]

GKFFNAGM16-P[17-27/0.01]-L[0-20/1]-B[7-30/0.1]

GKFFNAGM20-P[22-30/0.01]-L[0-20/1]-B[10-30/0.1]

GKFFNAGP3-P[3.5-8/0.01]-L[0-6/1]-B[3-10/0.1]

GKFFNAGP4-P[4.5-8/0.01]-L[0-8/1]-B[4-10/0.1]

GKFFNAGP5-P[5.5-8/0.01]-L[0-10/1]-B[4-15/0.1]

GKFFNAGP6-P[6.5-10/0.01]-L[0-10/1]-B[4-15/0.1]

GKFFNAGP8-P[8.5-15/0.01]-L[0-10/1]-B[5-30/0.1]

GKFFNAGP10-P[11-17/0.01]-L[0-15/1]-B[6-30/0.1]

GKFFNAGP12-P[13-20/0.01]-L[0-15/1]-B[6-30/0.1]

GKFFNAGP16-P[17-27/0.01]-L[0-20/1]-B[7-30/0.1]

GKFFNAGP20-P[22-30/0.01]-L[0-20/1]-B[10-30/0.1]

GKFFNAGS3-P[3.5-8/0.01]-L[0-6/1]-B[3-10/0.1]

GKFFNAGS4-P[4.5-8/0.01]-L[0-8/1]-B[4-10/0.1]

GKFFNAGS5-P[5.5-8/0.01]-L[0-10/1]-B[4-15/0.1]

GKFFNAGS6-P[6.5-10/0.01]-L[0-10/1]-B[4-15/0.1]

GKFFNAGS8-P[8.5-15/0.01]-L[0-10/1]-B[5-30/0.1]

GKFFNAGS10-P[11-17/0.01]-L[0-15/1]-B[6-30/0.1]

GKFFNAGS12-P[13-20/0.01]-L[0-15/1]-B[6-30/0.1]

GKFFNAGS16-P[17-27/0.01]-L[0-20/1]-B[7-30/0.1]

GKFFNAGS20-P[22-30/0.01]-L[0-20/1]-B[10-30/0.1]

GKFFNAHG3-P[3.5-8/0.01]-L[0-6/1]-B[3-10/0.1]

GKFFNAHG4-P[4.5-8/0.01]-L[0-8/1]-B[4-10/0.1]

GKFFNAHG5-P[5.5-8/0.01]-L[0-10/1]-B[4-15/0.1]

GKFFNAHG6-P[6.5-10/0.01]-L[0-10/1]-B[4-15/0.1]

GKFFNAHG8-P[8.5-15/0.01]-L[0-10/1]-B[5-30/0.1]

GKFFNAHG10-P[11-17/0.01]-L[0-15/1]-B[6-30/0.1]

GKFFNAHG12-P[13-20/0.01]-L[0-15/1]-B[6-30/0.1]

GKFFNAHG16-P[17-27/0.01]-L[0-20/1]-B[7-30/0.1]

GKFFNAHG20-P[22-30/0.01]-L[0-20/1]-B[10-30/0.1]

GKFFNAHH3-P[3.5-8/0.01]-L[0-6/1]-B[3-10/0.1]

GKFFNAHH4-P[4.5-8/0.01]-L[0-8/1]-B[4-10/0.1]

GKFFNAHH5-P[5.5-8/0.01]-L[0-10/1]-B[4-15/0.1]

GKFFNAHH6-P[6.5-10/0.01]-L[0-10/1]-B[4-15/0.1]

GKFFNAHH8-P[8.5-15/0.01]-L[0-10/1]-B[5-30/0.1]

GKFFNAHH10-P[11-17/0.01]-L[0-15/1]-B[6-30/0.1]
