位置決めピン高耐食ステンレス（55HRC～ / 35HRC～ / SUS316L）ストレート－圧入－

メカニカル部品技術窓口

絞り込み条件

未確定：候補が464型番あります。

詳細材質
~mm
導入側先端タイプ
- テーパ
- 球面
熱処理
~mm
- なし
- 真空焼入
導入側外径公差
~mm
- p6
- m6
- h7
- g6
取付側外径 D(mm)
~mm
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
取付側公差
~mm
- p6
- m6
- h7
- g6
A(°)
~mm
- 15
- 30
- 45
- 60
E(mm)
~mm
[0.5-10/0.1mm単位]
L(mm)
~mm
[3-60/0.1mm単位]
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 3日以内

ミスミ

位置決めピン高耐食ステンレス（55HRC～ / 35HRC～ / SUS316L）ストレート－圧入－

カタログ |P.1-1703

規格拡張対象

4.2

平均満足度4.2

この商品のレビューをみる（19件）

通常単価(税別): -

税込単価: -

ご注意

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
【新商品】D寸3mm以下をお求めの場合はこちら（小径位置決めピン高硬度ステンレス・SUS316L ストレートタイプ［2025年8月発売］）
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が464型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

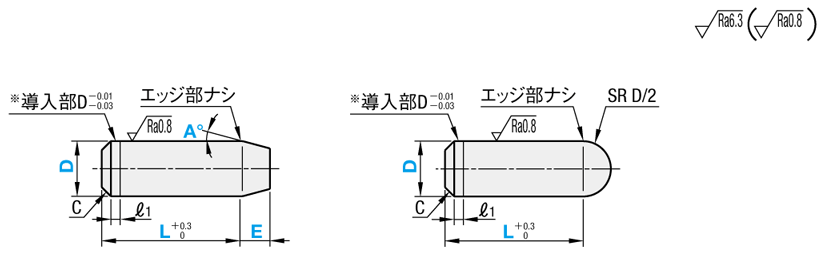

外形図・規格表

●テーパ ●球面

[ ! ]SUS316LはL寸が短い場合(2mm以下)を除き、D部の任意の箇所に識別用の溝がつきます。

[ M ]材質	[ H ]硬度	先端形状	Type	特徴
			圧入
高硬度ステンレス*	35HRC〜	テーパ	ALPSTA	硬度(35HRC～)と耐食性を兼ね備えた低コストでバランスの取れたオーステナイト系ステンレスです。
		球面	ALPSQA
高強度ステンレス	55HRC～	テーパ	ZLPSTA	SUS440Cと同等の硬度(55HRC～)でSUS440Cよりも耐食性が優れたマルテンサイト系ステンレスです。
		球面	ZLPSQA
SUS316L	－	テーパ	XLPSTA	SUS304の上位互換材質です。ローカーボンでよりサビにくく、非磁性のオーステナイト系ステンレスです。
		球面	XLPSQA

[ ! ]Dー2EtanA≧0.73（先端径φ0.73以上）
参考 tan15°≒0.267 tan30°≒0.577
tan45°≒1 tan60°≒1.732

*径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。
※D公差g6・h7は導入部がつきません。（ℓ₁）

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス(35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法
※JISZ2371:2015 塩水噴霧試験方法に準ずる
試験開始前、24hr、48hr、168hrで試験片の外観

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス(55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	ー	ー	ー

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

■公差選択

D又はP	m6	p6	g6	h7
1.00 ～3.00	＋0.008	＋0.012	－0.002	0
1.00 ～3.00	＋0.002	＋0.006	－0.008	－0.010
3.01 ～6.00	＋0.012	＋0.020	－0.004	0
3.01 ～6.00	＋0.004	＋0.012	－0.012	－0.012
6.01 ～10.00	＋0.015	＋0.024	－0.005	0
6.01 ～10.00	＋0.006	＋0.015	－0.014	－0.015
10.01 ～18.00	＋0.018	＋0.029	－0.006	0
10.01 ～18.00	＋0.007	＋0.018	－0.017	－0.018
18.01 ～25.50	＋0.021	＋0.035	－0.007	0
18.01 ～25.50	＋0.008	＋0.022	－0.020	－0.021

規格表

型式				L	−	E	−	A
			−
Type	D公差	D
ALPSTA	M	6	−	L14.0	−	E2.5	−	A30

■圧入

型式					L 指定0.1mm単位	テーパのみ		C	ℓ₁
Type			D公差	D		E 指定0.1mm単位	A 選択
高硬度ステンレス (35HRC～) ALPSTA(テーパ) ALPSQA(球面)	高強度ステンレス (55HRC～) ZLPSTA(テーパ) ZLPSQA(球面) [ ! ]D≦19に適用	SUS316L XLPSTA(テーパ) XLPSQA(球面) [ ! ]D≦20に適用	M(m6) P(p6) G(g6) H(h7)	3	3.0～40.0	0.5～10.0	15 30 45 60	0.5	1.0
				4				1.0
				5
				6
				7
				8
				9
				10
				11	5.0～60.0
				12				2.0	2.0
				13
				14
				15
				16
				17
				18
				19
				20
				21
				22
				23
				24
				25

※D寸3mm以下をお求めの場合はこちら (小径位置決めピン高硬度ステンレス・SUS316L ストレートタイプ)
[ ! ]D≦L≦10D
[ ! ]高強度ステンレスははD寸19mm以下に適用となります。
[ ! ]SUS316LはD寸20mm以下に適用となります。

■関連商品

商品名	小径位置決めピン高硬度ステンレス・ SUS316L ストレートタイプ
写真
商品ページ	こちら

型番リスト

表示件数

...

型番

ALPSQAG10-L[3-40/0.1]

ALPSQAG11-L[5-60/0.1]

ALPSQAG12-L[5-60/0.1]

ALPSQAG13-L[5-60/0.1]

ALPSQAG14-L[5-60/0.1]

ALPSQAG15-L[5-60/0.1]

ALPSQAG16-L[5-60/0.1]

ALPSQAG17-L[5-60/0.1]

ALPSQAG18-L[5-60/0.1]

ALPSQAG19-L[5-60/0.1]

ALPSQAG20-L[5-60/0.1]

ALPSQAG21-L[5-60/0.1]

ALPSQAG22-L[5-60/0.1]

ALPSQAG23-L[5-60/0.1]

ALPSQAG24-L[5-60/0.1]

ALPSQAG25-L[5-60/0.1]

ALPSQAH10-L[3-40/0.1]

ALPSQAH11-L[5-60/0.1]

ALPSQAH12-L[5-60/0.1]

ALPSQAH13-L[5-60/0.1]

ALPSQAH14-L[5-60/0.1]

ALPSQAH15-L[5-60/0.1]

ALPSQAH16-L[5-60/0.1]

ALPSQAH17-L[5-60/0.1]

ALPSQAH18-L[5-60/0.1]

ALPSQAH19-L[5-60/0.1]

ALPSQAH20-L[5-60/0.1]

ALPSQAH21-L[5-60/0.1]

ALPSQAH22-L[5-60/0.1]

ALPSQAH23-L[5-60/0.1]

ALPSQAH24-L[5-60/0.1]

ALPSQAH25-L[5-60/0.1]

ALPSQAM10-L[3-40/0.1]

ALPSQAM11-L[5-60/0.1]

ALPSQAM12-L[5-60/0.1]

ALPSQAM13-L[5-60/0.1]

ALPSQAM14-L[5-60/0.1]

ALPSQAM15-L[5-60/0.1]

ALPSQAM16-L[5-60/0.1]

詳細材質

導入側先端タイプ

熱処理

導入側外径公差

取付側外径 D

(mm)

取付側公差

(°)

(mm)

材質証明書：材質

RoHS?

最小発注数量

高硬度ステンレス(35HRC～)	球面	なし	g6	3	g6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	4	g6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	5	g6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	6	g6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	7	g6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	8	g6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	9	g6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	10	g6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	11	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	12	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	13	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	14	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	15	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	16	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	17	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	18	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	19	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	20	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	21	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	22	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	23	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	24	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	g6	25	g6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	3	h7	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	4	h7	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	5	h7	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	6	h7	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	7	h7	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	8	h7	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	9	h7	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	10	h7	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	11	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	12	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	13	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	14	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	15	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	16	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	17	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	18	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	19	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	20	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	21	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	22	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	23	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	24	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	h7	25	h7	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	m6	3	m6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	m6	4	m6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	m6	5	m6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	m6	6	m6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	m6	7	m6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	m6	8	m6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	m6	9	m6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	m6	10	m6	-	-	3 ～ 40	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	m6	11	m6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	m6	12	m6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	m6	13	m6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	m6	14	m6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	m6	15	m6	-	-	5 ～ 60	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	球面	なし	m6	16	m6	-	-	5 ～ 60	高硬度ステンレス	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	SL-ALPSQAG3
- ( - )	3日目	SL-ALPSQAG4
- ( - )	3日目	SL-ALPSQAG5
- ( - )	3日目	SL-ALPSQAG6
- ( - )	3日目	SL-ALPSQAG7
- ( - )	3日目	SL-ALPSQAG8
- ( - )	3日目	SL-ALPSQAG9
- ( - )	3日目	SL-ALPSQAG10
- ( - )	3日目	SL-ALPSQAG11
- ( - )	3日目	SL-ALPSQAG12
- ( - )	3日目	SL-ALPSQAG13
- ( - )	3日目	SL-ALPSQAG14
- ( - )	3日目	SL-ALPSQAG15
- ( - )	3日目	SL-ALPSQAG16
- ( - )	3日目	SL-ALPSQAG17
- ( - )	3日目	SL-ALPSQAG18
- ( - )	3日目	SL-ALPSQAG19
- ( - )	3日目	SL-ALPSQAG20
- ( - )	3日目	SL-ALPSQAG21
- ( - )	3日目	SL-ALPSQAG22
- ( - )	3日目	SL-ALPSQAG23
- ( - )	3日目	SL-ALPSQAG24
- ( - )	3日目	SL-ALPSQAG25
- ( - )	3日目	SL-ALPSQAH3
- ( - )	3日目	SL-ALPSQAH4
- ( - )	3日目	SL-ALPSQAH5
- ( - )	3日目	SL-ALPSQAH6
- ( - )	3日目	SL-ALPSQAH7
- ( - )	3日目	SL-ALPSQAH8
- ( - )	3日目	SL-ALPSQAH9
- ( - )	3日目	SL-ALPSQAH10
- ( - )	3日目	SL-ALPSQAH11
- ( - )	3日目	SL-ALPSQAH12
- ( - )	3日目	SL-ALPSQAH13
- ( - )	3日目	SL-ALPSQAH14
- ( - )	3日目	SL-ALPSQAH15
- ( - )	3日目	SL-ALPSQAH16
- ( - )	3日目	SL-ALPSQAH17
- ( - )	3日目	SL-ALPSQAH18
- ( - )	3日目	SL-ALPSQAH19
- ( - )	3日目	SL-ALPSQAH20
- ( - )	3日目	SL-ALPSQAH21
- ( - )	3日目	SL-ALPSQAH22
- ( - )	3日目	SL-ALPSQAH23
- ( - )	3日目	SL-ALPSQAH24
- ( - )	3日目	SL-ALPSQAH25
- ( - )	3日目	SL-ALPSQAM3
- ( - )	3日目	SL-ALPSQAM4
- ( - )	3日目	SL-ALPSQAM5
- ( - )	3日目	SL-ALPSQAM6
- ( - )	3日目	SL-ALPSQAM7
- ( - )	3日目	SL-ALPSQAM8
- ( - )	3日目	SL-ALPSQAM9
- ( - )	3日目	SL-ALPSQAM10
- ( - )	3日目	SL-ALPSQAM11
- ( - )	3日目	SL-ALPSQAM12
- ( - )	3日目	SL-ALPSQAM13
- ( - )	3日目	SL-ALPSQAM14
- ( - )	3日目	SL-ALPSQAM15
- ( - )	3日目	SL-ALPSQAM16

...

基本情報
納期・価格

基本情報

従来の高硬度ステンレス、SUS316Lに加え、より硬度の高い高強度ステンレスを材質追加しました。
SUS316L：ローカーボンで腐食に強く、従来品よりもお求めやすい価格帯で提供します。
高強度ステンレス：SUS440Cと同等の硬度でSUS440Cよりも錆びにくい新材質です。

ご注意

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
【新商品】D寸3mm以下をお求めの場合はこちら（小径位置決めピン高硬度ステンレス・SUS316L ストレートタイプ［2025年8月発売］）
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■圧入
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式					￥基準単価
型式					高硬度ステンレス		高強度ステンレス		SUS316L
Type			D公差	D	テーパ	球面	テーパ	球面	テーパ	球面
高硬度ステンレス(35HRC～) ALPSTA(テーパ) ALPSQA(球面)	高強度ステンレス(55HRC～) ZLPSTA(テーパ) ZLPSQA(球面)	SUS316L XLPSTA(テーパ) XLPSQA(球面)	M(m6) P(p6) G(g6) H(h7)	3	560	600	720	780	560	600
				4	600	640	780	830	600	640
				5	610	650	790	840	610	650
				6	670	710	870	920	670	710
				7	680	720	880	930	680	720
				8	680	720	880	930	680	720
				9	700	750	910	970	700	750
				10	720	770	930	1,000	720	770
				11	790	810	1,020	1,050	790	810
				12	810	830	1,050	1,070	810	830
				13	830	850	1,070	1,100	830	850
				14	850	870	1,100	1,130	850	870
				15	870	890	1,130	1,150	870	890
				16	910	950	1,180	1,230	910	950
				17	970	990	1,260	1,280	970	990
				18	1,010	1,030	1,310	1,330	1,010	1,030
				19	1,110	1,130	1,440	1,460	1,110	1,130
				20	1,170	1,190	-	-	1,170	1,190
				21	1,230	1,250	-	-	-	-
				22	1,290	1,300	-	-	-	-
				23	1,350	1,370	-	-	-	-
				24	1,420	1,420	-	-	-	-
				25	1,470	1,470	-	-	-	-

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

						ご注文締切
3	日目出荷	急	ストーク A早割	翌日出荷	300円/1明細行	PM3:00迄	>>こちら
			ストークA	翌日出荷	500円/1本	PM 6:00迄

[ ! ]ストークA早割は1明細行当たり一律300円

[ ! ]ストークAは3本以上で1明細行当たり一律1,350円

[ NG ]高強度ステンレスはストーク不可

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
位置決めピン　大頭テーパタイプ　－圧入－
頭部がテーパの標準的な形状です。圧入して使用します。
ミスミ
位置決めピン　先端形状選択タイプ　－おねじ－
先端形状を選択することができ、さらにL寸を0に指定することができます。
ミスミ
位置決めピン高耐食ステンレス（55HRC～ / 35HRC～ / SUS316L）大頭テーパ－圧入－
材質が高硬度ステンレスで頭部がテーパの標準的な形状です。圧入して使用します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

位置決めピン高耐食ステンレス（55HRC～ / 35HRC～ / SUS316L）ストレート－圧入－のレビュー

4.2平均満足度：4.219件のレビュー

星5
26%
星4
68%
星3
5%
星2
0%
星1
0%

精度物の位置決め用に

満足度：5.02019/01/10

精度物の位置決め用に、よく利用します。細かいラインナップが必要なので、大変助かります。

1人が参考にしています。

押込みピン

満足度：4.02023/12/01

チャックユニットの開閉状態を確認調整する治具において、φ３のシャフトを９ｍｍ押込む部品として使用しました。先端形状や長さ...もっと読む

0人が参考にしています。

部品の位置決めに使用

満足度：4.02023/08/28

ベースにピンを圧入するのは、結構大変です。ベースのメッキの付き具合が厚かったりすると、なかなか入りません。メッキが多少厚...もっと読む

0人が参考にしています。

部品の位置決め

満足度：4.02021/12/16

ステンレス製で安価で、凄く助かった。長さも0.1mm単位で選べる事も、必要無いかも知れませんが、素晴らしいと思った。

0人が参考にしています。

治具部品

満足度：5.02021/06/28

加工する時に治具を止めるピンとして使用少量で購入でき寸法も指定できるので良いです。今後もリピート購入します。

0人が参考にしています。

19件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品位置決めピン高耐食ステンレス（55HRC～ / 35HRC～ / SUS316L）ストレート－圧入－	【クリーン洗浄品】位置決めピン　高硬度ステンレス　ストレート　－圧入－	位置決めピン高耐食ステンレス（55HRC～ / 35HRC～ / SUS316L）ストレート－めねじ－	小径位置決めピン高硬度ステンレス・SUS316L ストレートタイプ	【クリーン洗浄品】位置決めピン　高硬度ステンレス　ストレート　－めねじ－	【クリーン洗浄品】小径位置決めピン　高硬度ステンレスストレートタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	6日目	3日目	3日目	6日目	6日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	該当なし	該当なし	クリーン洗浄	クリーン洗浄
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
基本形状	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
導入側先端形状	丸	丸	丸	丸	丸	丸
