位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）小頭テーパめねじ

カタログ |P.1-1700

通常単価(税別): -

税込単価: -

通常出荷日：3日目

従来の高硬度ステンレス、SUS316Lに加え、より硬度の高い高強度ステンレスを材質追加しました。SUS...

詳細を確認

4.44.4

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

この商品のクリーン洗浄品

ミスミ

【クリーン洗浄品】位置決めピン高耐食ステンレス小頭テーパめねじ

通常出荷日：6 日目

よく一緒に見られています

ミスミ

位置決めピン　小頭テーパタイプ　－めねじ－

通常価格(税別)： 660円 (税込価格：726円)

通常出荷日：在庫品1日目

未確定：候補が88型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

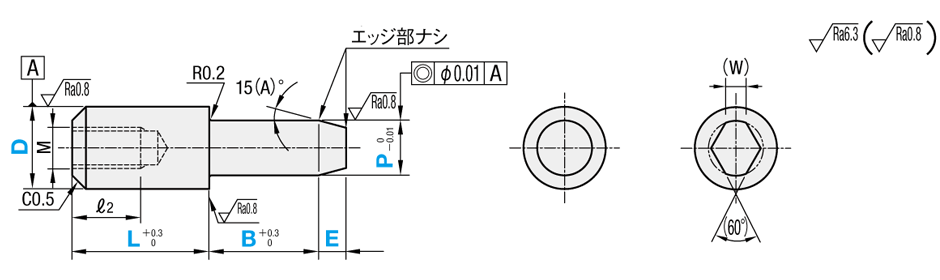

●めねじ

(丸) (ダイヤ)

[ ! ]ダイヤ形状はニゲ溝がつきます。

B＋E＞20mmの場合、P寸公差0－0.02となります。
[ ! ]P－2EtanA≧0.73（先端径φ0.73以上）
参考： tan15°≒0.267 tan30°≒0.577 tan45°＝1 tan60°≒1.732
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。

[ M ]材質	[ H ]硬度	ピン形状	めねじ		特徴
			D公差
			g6	h7
高強度ステンレス	55HRC〜	丸	ZFPSTA	ZFPSTHA	SUS440Cと同等の硬度(55HRC～)でSUS440Cよりも耐食性が優れたマルテンサイト系ステンレスです。
		ダイヤ	ZFPSTD	ZFPSTHD
高硬度ステンレス*	35HRC〜	丸	AFPSTA	AFPSTHA	硬度(35HRC～)と耐食性を兼ね備えた低コストでバランスの取れたオーステナイト系ステンレスです。
		ダイヤ	AFPSTD	AFPSTHD
SUS316L	－	丸	XFPSTA	XFPSTHA	SUS304の上位互換材質です。ローカーボンでよりサビにくく、非磁性のオーステナイト系ステンレスです。
		ダイヤ	XFPSTD	XFPSTHD

*径がØ10を超える場合、中心硬度が30HRC～となる場合があります。

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

■公差

D又はP	m6	p6	g6	h7
1.00～3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	－0.002 －0.008	0 －0.010
3.01～6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	－0.004 －0.012	0 －0.012
6.01～10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	－0.005 －0.014	0 －0.015
10.01～18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	－0.006 －0.017	0 －0.018
18.01～25.50	＋0.021 ＋0.008	＋0.035 ＋0.022	－0.007 －0.020	0 －0.021

規格表

Type		D	−	P	−	L	−	B
AFPSTA		8	−	P6.01	−	L12	−	B5.3

■めねじ

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	E		M (並目)	*締付トルク N・cm	ℓ₂	(W)
Type			D				指定なし	指定0.1mm単位
高強度ステンレス (55HRC～) ＜丸＞ ZFPSTA(g6) ZFPSTHA(h7) [ ! ]D≦16に適用＜ダイヤ＞ ZFPSTD(g6) ZFPSTHD(h7) [ ! ]D≦16に適用	高硬度ステンレス (35HRC～) ＜丸＞ AFPSTA(g6) AFPSTHA(h7) ＜ダイヤ＞ AFPSTD(g6) AFPSTHD(h7)	SUS316L ＜丸＞ XFPSTA(g6) XFPSTHA(h7) ＜ダイヤ＞ XFPSTD(g6) XFPSTHD(h7)	6	4.00～6.00	8(9)～12	2.0～12.0	2	0.5～10.0	M3	147	5	1.5
			8	6.00～8.00	11(12)～16	2.0～15.0	2		M4	333	6	1.8
			10	7.00～10.00	11(12)～20	3.0～20.0	3		M5	676	8	2.2
			12	7.00～12.00			3					2.5
			13	8.00～13.00		5.0～20.0	4		M6	1156	9	3.0
			16	8.00～16.00			4					4.0
			20	13.00～20.00	17(18)～30	5.0～30.0	4					5.0
			25	13.00～25.00	17(18)～37		4

[ ! ]L寸（　）はダイヤ形状に適用　[ ! ]首下部の強度に注意>>こちら　[ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
[ ! ]高強度ステンレスはD寸16mm以下に適用となります。
*締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

日目出荷

(P寸公差変更、テーパ角度変更は3日目出荷・ストーク適用可)

Type		D	ー	P	−	L	−	B	ー	(AC・RAC・・・etc.)
AFPSTA		8	−	P6.01	−	L12	−	B5.3	−	RAC

追加工
コード

追加工内容

適用条件

\/1Code

エアーベント（エアー抜き溝）
加工を追加
位置決めピン　高硬度ステンレス　小頭テーパ　－　めねじ　－:関連画像

[ ! ]D-3≦Pの時、B寸側にニゲ溝がつきます

200

RAC

六角穴を追加

[ ! ]S+3≦P-2×E×tanA°
[ ! ]丸形状はD≧8
ダイヤ形状はD≧10に適用
[ NG ]LACとの併用不可

D	適用寸法	六角穴寸法
D	B	S	e
8～9	4.0～	3	2
10～11	6.0～
12～15	6.0～
16～18	9.0～	4	2.5
20～25	5.0～	6	4

600

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧8に適用　[ ! ]めねじのみ適用
[ NG ]RACとの併用不可

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～ 9.9	2
～9.99	10.0～30.0	2.5
10.00～	5.0～ 7.9	2
	8.0～11.9	2.5
	12.0～30.0	3.5

300

追加工
コード

追加工内容

適用条件

\/1Code

PM/PP
PG/PH

P寸の公差を変更

[ NG ]B+E＞20適用不可
[ ! ]3日目出荷
[ ! ]数量スライド適用します

指定	公差
PM	m6
PP	p6
PG	g6
PH	h7

100

テーパー角度を変更

[ ! ]3日目出荷
[ ! ]数量スライド適用します

指定	角度
A30	30°
A45	45°
A60	60°

100
