位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭フラット圧入

カタログ |P.1-1697

通常単価(税別): -

税込単価: -

通常出荷日：3日目

従来の高硬度ステンレス、SUS316Lに加え、より硬度の高い高強度ステンレスを材質追加しました。SUS...

詳細を確認

4.64.6

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

位置決めピン　大頭フラットタイプ　－圧入－

通常価格(税別)： 300円 (税込価格：330円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入

通常出荷日：3 日目

未確定：候補が176型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

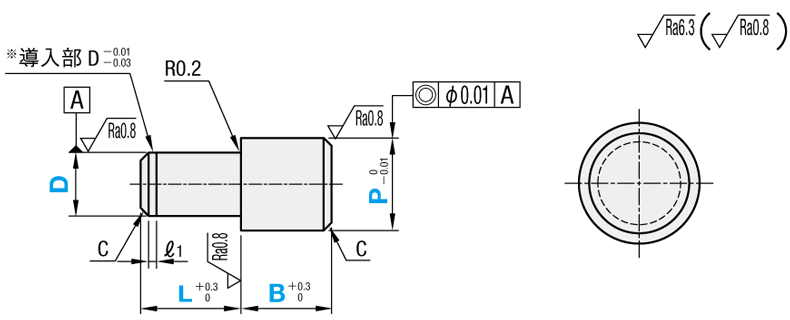

外形図・規格表

●圧入

[ ! ]B＞20mmの場合、P寸公差0−0.02となります。
※D公差g6・h7は導入部がつきません。（ℓ₁）
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。

[ M ]材質	[ H ]硬度	圧入				特徴
		D公差
		m6	p6	g6	h7
高強度ステンレス	55HRC〜	ZFPDC	ZFPDPC	ZFPDGC	ZFPDHC	SUS440Cと同等の硬度(55HRC～)でSUS440Cよりも耐食性が優れたマルテンサイト系ステンレスです。
高硬度ステンレス*	35HRC〜	AFPDC	AFPDPC	AFPDGC	AFPDHC	硬度(35HRC～)と耐食性を兼ね備えた低コストでバランスの取れたオーステナイト系ステンレスです。
SUS316L	－	XFPDC	XFPDPC	XFPDGC	XFPDHC	SUS304の上位互換材質です。ローカーボンでよりサビにくく、非磁性のオーステナイト系ステンレスです。

*径がØ10を超える場合、中心硬度が30HRC～となる場合があります。

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

規格表

型式		D	−	P	−	L	−	B
AFPDC		6	−	P8.97	−	L12	−	B3.5

■圧入

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ℓ₁	C
Type			D
高強度ステンレス (55HRC～) ZFPDC(m6) ZFPDPC(p6) ZFPDGC(g6) ZFPDHC(h7) [ ! ]D≦13に適用 [ ! ]P≦19.6に適用	高硬度ステンレス (35HRC～) AFPDC(m6) AFPDPC(p6) AFPDGC(g6) AFPDHC(h7)	SUS316L XFPDC(m6) XFPDPC(p6) XFPDGC(g6) XFPDHC(h7)	2	2.50～8.00	3～16	2.0～20.0	0.0	0.5
			3	3.50～8.00			1.0
			4	4.50～8.00		2.0～30.0		1.0
			5	5.50～8.00
			6	6.50～16.00
			7	7.50～16.00
			8	8.50～16.00
			9	9.50～16.00
			10	10.50～16.00	5～25
			11	11.50～16.00
			12	12.50～17.50
			13	14.00～20.00	7～26
			15	16.00～22.50	8～23
			16	17.00～25.50	8～24		2.0
			18	19.00～25.50	8～27
			20	22.00～25.50	10～30

[ ! ]L寸＝3の場合、C＝0.5　ℓ₁＝1となります。
[ ! ]高強度ステンレスはD寸13mm、P寸19.6mm以下に適用となります。

■公差

D又はP	m6	p6	g6	h7
1.00～3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	－0.002 －0.008	0 －0.010
3.01～6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	－0.004 －0.012	0 －0.012
6.01～10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	－0.005 －0.014	0 －0.015
10.01～18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	－0.006 －0.017	0 －0.018
18.01～25.50	＋0.021 ＋0.008	＋0.035 ＋0.022	－0.007 －0.020	0 －0.021

追加工

日目出荷

Type		D	ー	P	−	L	−	B	ー	(LAC・RAC・・・etc.)
AFPDC		6	−	P8.97	−	L12	−	B3.5	−	LAC

追加工
コード

追加工内容

適用条件

\/1Code

タップ加工を追加

[ ! ]D≧6に適用　[ ! ]B≧ℓ3＋4
[ NG ]圧入のみ適用

D	MH (並目)	ℓ₃
6～7	M3	4
8～15	M4	6
16～20	M6	9

300

面取りサイズを変更

P寸部C面取りをC0.5以下に変更します。
[ NG ]D寸部には適用しません。

無料

RAC

六角穴を追加

[ ! ]S+3≦P-2　[ ! ]D≧6に適用

[ ! ]LAC併用不可
（　）はめねじに適用

D	適用寸法	六角穴寸法
D	B	S	e
6～7	6.5(11.0)～	3	2
8～9	7.0(12.0)～	4	2.5
10～11	8.0(13.0)～	5	3
12～15	9.0(13.0)～	6	4
16～19	20.0～	6	4
20	20.0～	6	4

600

追加工
コード

追加工内容

適用条件

\/1Code

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、
ダイヤ面に対し垂直にあきますが、
方向は任意となります。

[ ! ]D≧6に適用
[ ! ]RACとの併用不可

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～ 9.9	2
～9.99	10.0～30.0	2.5
10.00～	5.0～ 7.9	2
	8.0～11.9	2.5
	12.0～30.0	3.5

300

PM/PP
PG/PH

P寸の公差を変更

[ NG ]B＞20適用不可
[ ! ]3日目出荷
[ ! ]数量スライド適用します

指定	公差
PM	m6
PP	p6
PG	g6
PH	h7

100

型番リスト

表示件数

型番

AFPDC2-P[2.5-8/0.01]-L[3-16/1]-B[2-20/0.1]

AFPDC3-P[3.5-8/0.01]-L[3-16/1]-B[2-20/0.1]

AFPDC4-P[4.5-8/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDC5-P[5.5-8/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDC6-P[6.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDC7-P[7.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDC8-P[8.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDC9-P[9.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDC10-P[10.5-16/0.01]-L[5-25/1]-B[2-30/0.1]

AFPDC11-P[11.5-16/0.01]-L[5-25/1]-B[2-30/0.1]

AFPDC12-P[12.5-17.5/0.01]-L[5-25/1]-B[2-30/0.1]

AFPDC13-P[14-20/0.01]-L[7-26/1]-B[2-30/0.1]

AFPDC15-P[16-22.5/0.01]-L[8-23/1]-B[2-30/0.1]

AFPDC16-P[17-25.5/0.01]-L[8-24/1]-B[2-30/0.1]

AFPDC18-P[19-25.5/0.01]-L[8-27/1]-B[2-30/0.1]

AFPDC20-P[22-25.5/0.01]-L[10-30/1]-B[2-30/0.1]

AFPDGC2-P[2.5-8/0.01]-L[3-16/1]-B[2-20/0.1]

AFPDGC3-P[3.5-8/0.01]-L[3-16/1]-B[2-20/0.1]

AFPDGC4-P[4.5-8/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDGC5-P[5.5-8/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDGC6-P[6.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDGC7-P[7.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDGC8-P[8.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDGC9-P[9.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDGC10-P[10.5-16/0.01]-L[5-25/1]-B[2-30/0.1]

AFPDGC11-P[11.5-16/0.01]-L[5-25/1]-B[2-30/0.1]

AFPDGC12-P[12.5-17.5/0.01]-L[5-25/1]-B[2-30/0.1]

AFPDGC13-P[14-20/0.01]-L[7-26/1]-B[2-30/0.1]

AFPDGC15-P[16-22.5/0.01]-L[8-23/1]-B[2-30/0.1]

AFPDGC16-P[17-25.5/0.01]-L[8-24/1]-B[2-30/0.1]

AFPDGC18-P[19-25.5/0.01]-L[8-27/1]-B[2-30/0.1]

AFPDGC20-P[22-25.5/0.01]-L[10-30/1]-B[2-30/0.1]

AFPDHC2-P[2.5-8/0.01]-L[3-16/1]-B[2-20/0.1]

AFPDHC3-P[3.5-8/0.01]-L[3-16/1]-B[2-20/0.1]

AFPDHC4-P[4.5-8/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDHC5-P[5.5-8/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDHC6-P[6.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDHC7-P[7.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDHC8-P[8.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDHC9-P[9.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDHC10-P[10.5-16/0.01]-L[5-25/1]-B[2-30/0.1]

AFPDHC11-P[11.5-16/0.01]-L[5-25/1]-B[2-30/0.1]

AFPDHC12-P[12.5-17.5/0.01]-L[5-25/1]-B[2-30/0.1]

AFPDHC13-P[14-20/0.01]-L[7-26/1]-B[2-30/0.1]

AFPDHC15-P[16-22.5/0.01]-L[8-23/1]-B[2-30/0.1]

AFPDHC16-P[17-25.5/0.01]-L[8-24/1]-B[2-30/0.1]

AFPDHC18-P[19-25.5/0.01]-L[8-27/1]-B[2-30/0.1]

AFPDHC20-P[22-25.5/0.01]-L[10-30/1]-B[2-30/0.1]

AFPDPC2-P[2.5-8/0.01]-L[3-16/1]-B[2-20/0.1]

AFPDPC3-P[3.5-8/0.01]-L[3-16/1]-B[2-20/0.1]

AFPDPC4-P[4.5-8/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDPC5-P[5.5-8/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDPC6-P[6.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDPC7-P[7.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDPC8-P[8.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDPC9-P[9.5-16/0.01]-L[3-16/1]-B[2-30/0.1]

AFPDPC10-P[10.5-16/0.01]-L[5-25/1]-B[2-30/0.1]

AFPDPC11-P[11.5-16/0.01]-L[5-25/1]-B[2-30/0.1]

AFPDPC12-P[12.5-17.5/0.01]-L[5-25/1]-B[2-30/0.1]

AFPDPC13-P[14-20/0.01]-L[7-26/1]-B[2-30/0.1]

詳細材質

熱処理

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

(mm)

材質証明書：材質

RoHS?

最小発注数量

高硬度ステンレス(35HRC～)	なし	2.5 ～ 8	2	m6	2 ～ 20	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	3.5 ～ 8	3	m6	2 ～ 20	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	4.5 ～ 8	4	m6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	5.5 ～ 8	5	m6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	6.5 ～ 16	6	m6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	7.5 ～ 16	7	m6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	8.5 ～ 16	8	m6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	9.5 ～ 16	9	m6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	10.5 ～ 16	10	m6	2 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	11.5 ～ 16	11	m6	2 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	12.5 ～ 17.5	12	m6	2 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	14 ～ 20	13	m6	2 ～ 30	7 ～ 26	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	16 ～ 22.5	15	m6	2 ～ 30	8 ～ 23	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	17 ～ 25.5	16	m6	2 ～ 30	8 ～ 24	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	19 ～ 25.5	18	m6	2 ～ 30	8 ～ 27	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	22 ～ 25.5	20	m6	2 ～ 30	10 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	2.5 ～ 8	2	g6	2 ～ 20	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	3.5 ～ 8	3	g6	2 ～ 20	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	4.5 ～ 8	4	g6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	5.5 ～ 8	5	g6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	6.5 ～ 16	6	g6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	7.5 ～ 16	7	g6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	8.5 ～ 16	8	g6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	9.5 ～ 16	9	g6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	10.5 ～ 16	10	g6	2 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	11.5 ～ 16	11	g6	2 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	12.5 ～ 17.5	12	g6	2 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	14 ～ 20	13	g6	2 ～ 30	7 ～ 26	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	16 ～ 22.5	15	g6	2 ～ 30	8 ～ 23	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	17 ～ 25.5	16	g6	2 ～ 30	8 ～ 24	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	19 ～ 25.5	18	g6	2 ～ 30	8 ～ 27	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	22 ～ 25.5	20	g6	2 ～ 30	10 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	2.5 ～ 8	2	h7	2 ～ 20	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	3.5 ～ 8	3	h7	2 ～ 20	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	4.5 ～ 8	4	h7	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	5.5 ～ 8	5	h7	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	6.5 ～ 16	6	h7	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	7.5 ～ 16	7	h7	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	8.5 ～ 16	8	h7	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	9.5 ～ 16	9	h7	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	10.5 ～ 16	10	h7	2 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	11.5 ～ 16	11	h7	2 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	12.5 ～ 17.5	12	h7	2 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	14 ～ 20	13	h7	2 ～ 30	7 ～ 26	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	16 ～ 22.5	15	h7	2 ～ 30	8 ～ 23	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	17 ～ 25.5	16	h7	2 ～ 30	8 ～ 24	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	19 ～ 25.5	18	h7	2 ～ 30	8 ～ 27	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	22 ～ 25.5	20	h7	2 ～ 30	10 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	2.5 ～ 8	2	p6	2 ～ 20	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	3.5 ～ 8	3	p6	2 ～ 20	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	4.5 ～ 8	4	p6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	5.5 ～ 8	5	p6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	6.5 ～ 16	6	p6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	7.5 ～ 16	7	p6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	8.5 ～ 16	8	p6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	9.5 ～ 16	9	p6	2 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	10.5 ～ 16	10	p6	2 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	11.5 ～ 16	11	p6	2 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	12.5 ～ 17.5	12	p6	2 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	なし	14 ～ 20	13	p6	2 ～ 30	7 ～ 26	高硬度ステンレス	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	SL-AFPDC2
- ( - )	3日目	SL-AFPDC3
- ( - )	3日目	SL-AFPDC4
- ( - )	3日目	SL-AFPDC5
- ( - )	3日目	SL-AFPDC6
- ( - )	3日目	SL-AFPDC7
- ( - )	3日目	SL-AFPDC8
- ( - )	3日目	SL-AFPDC9
- ( - )	3日目	SL-AFPDC10
- ( - )	3日目	SL-AFPDC11
- ( - )	3日目	SL-AFPDC12
- ( - )	3日目	SL-AFPDC13
- ( - )	3日目	SL-AFPDC15
- ( - )	3日目	SL-AFPDC16
- ( - )	3日目	SL-AFPDC18
- ( - )	3日目	SL-AFPDC20
- ( - )	3日目	SL-AFPDGC2
- ( - )	3日目	SL-AFPDGC3
- ( - )	3日目	SL-AFPDGC4
- ( - )	3日目	SL-AFPDGC5
- ( - )	3日目	SL-AFPDGC6
- ( - )	3日目	SL-AFPDGC7
- ( - )	3日目	SL-AFPDGC8
- ( - )	3日目	SL-AFPDGC9
- ( - )	3日目	SL-AFPDGC10
- ( - )	3日目	SL-AFPDGC11
- ( - )	3日目	SL-AFPDGC12
- ( - )	3日目	SL-AFPDGC13
- ( - )	3日目	SL-AFPDGC15
- ( - )	3日目	SL-AFPDGC16
- ( - )	3日目	SL-AFPDGC18
- ( - )	3日目	SL-AFPDGC20
- ( - )	3日目	SL-AFPDHC2
- ( - )	3日目	SL-AFPDHC3
- ( - )	3日目	SL-AFPDHC4
- ( - )	3日目	SL-AFPDHC5
- ( - )	3日目	SL-AFPDHC6
- ( - )	3日目	SL-AFPDHC7
- ( - )	3日目	SL-AFPDHC8
- ( - )	3日目	SL-AFPDHC9
- ( - )	3日目	SL-AFPDHC10
- ( - )	3日目	SL-AFPDHC11
- ( - )	3日目	SL-AFPDHC12
- ( - )	3日目	SL-AFPDHC13
- ( - )	3日目	SL-AFPDHC15
- ( - )	3日目	SL-AFPDHC16
- ( - )	3日目	SL-AFPDHC18
- ( - )	3日目	SL-AFPDHC20
- ( - )	3日目	SL-AFPDPC2
- ( - )	3日目	SL-AFPDPC3
- ( - )	3日目	SL-AFPDPC4
- ( - )	3日目	SL-AFPDPC5
- ( - )	3日目	SL-AFPDPC6
- ( - )	3日目	SL-AFPDPC7
- ( - )	3日目	SL-AFPDPC8
- ( - )	3日目	SL-AFPDPC9
- ( - )	3日目	SL-AFPDPC10
- ( - )	3日目	SL-AFPDPC11
- ( - )	3日目	SL-AFPDPC12
- ( - )	3日目	SL-AFPDPC13

基本情報
納期・価格

基本情報

従来の高硬度ステンレス、SUS316Lに加え、より硬度の高い高強度ステンレスを材質追加しました。
SUS316L：ローカーボンで腐食に強く、従来品よりもお求めやすい価格帯で提供します。
高強度ステンレス：SUS440Cと同等の硬度でSUS440Cよりも錆びにくい新材質です。

ご注意

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■圧入
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				￥基準単価
Type			D	高強度ステンレス	高硬度ステンレス	SUS316L
高強度ステンレス (55HRC～) ZFPDC(m6) ZFPDPC(p6) ZFPDGC(g6) ZFPDHC(h7)	高硬度ステンレス (35HRC～) AFPDC(m6) AFPDPC(p6) AFPDGC(g6) AFPDHC(h7)	SUS316L XFPDC(m6) XFPDPC(p6) XFPDGC(g6) XFPDHC(h7)	2	700	500	500
			3	740	530	530
			4	750	540	540
			5	810	580	580
			6	890	640	640
			7	920	660	660
			8	960	690	690
			9	1,030	740	740
			10	1,050	750	750
			11	1,090	780	780
			12	1,100	790	790
			13	1,390	820	820
			15	-	970	970
			16	-	1,100	1,100
			18	-	1,240	1,240
			20	-	1,400	1,400

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
[ NG ]高強度ステンレスはストーク不可

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
位置決めピン　大頭テーパタイプ　－圧入－
頭部がテーパの標準的な形状です。圧入して使用します。
ミスミ
位置決めピン　先端形状選択タイプ　－おねじ－
先端形状を選択することができ、さらにL寸を0に指定することができます。
ミスミ
位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入
材質が高硬度ステンレスで頭部がテーパの標準的な形状です。圧入して使用します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭フラット圧入のレビュー

4.6平均満足度：4.68件のレビュー

星5
63%
星4
38%
星3
0%
星2
0%
星1
0%

社内設備

満足度：5.02023/03/25

社内で加工するよりも低コストになり、種類も豊富でありがたいです。欲を言えば1日でも短納期になれば嬉しいです。

0人が参考にしています。

製品に使用しています

満足度：4.02021/11/10

いくつかの同種の製品を製造していますので、製品の機構を同じにして統一感を持たせたいと思い、使用しています。最初にミスミの...もっと読む

0人が参考にしています。

ワーククランプ用部品

満足度：4.02021/02/09

今まで図面で製作していた小さな部品なのですが、本部品を使用することでコストが1/3になりました。本来の使用方法とは異な...もっと読む

0人が参考にしています。

位置決めに

満足度：5.02019/12/28

使用歴5年めねじ、おねじが選べてこのコストは大変良いです。設計時間も短縮できて万能な部品です。

0人が参考にしています。

薄板の位置決め

満足度：4.02019/10/09

薄板を固定するために使用しましたが、薄板がレーザーカットした際に歪んでいたせいか、合わなかったため、焼き入れのされていな...もっと読む

0人が参考にしています。

8件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭フラット圧入	【クリーン洗浄品】位置決めピン高耐食ステンレス大頭フラット圧入	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭フラットめねじ	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭フラットおねじ	【クリーン洗浄品】位置決めピン高耐食ステンレス大頭フラットめねじ	【クリーン洗浄品】位置決めピン高耐食ステンレス大頭フラットおねじ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	6日目	3日目	3日目	6日目	6日目
特性・用途	該当なし	クリーン洗浄	該当なし	該当なし	クリーン洗浄	クリーン洗浄
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
基本形状	大頭	大頭	大頭	大頭	大頭	大頭
導入側先端形状	丸	丸	丸	丸	丸	丸
導入側先端タイプ	フラット	フラット	フラット	フラット	フラット	フラット

よく一緒に購入される商品

ミスミ
治具用位置決めピン　長円形状　止めねじ4.5
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
位置決めピン高耐食ステンレス（55・3…4.7
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
グローブバルブ4.6
通常価格(税別) : 5,870円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
検査治具用差し込みピン　テーパ・テーパ段…5
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級…4.7
通常価格(税別) : 160円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
位置決めピン用ブッシュ長円タイプ　ツバ付…4.3
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
ノックピン　プラス公差　端部形状：片端テ…4.6
通常価格(税別) : 130円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
調整ねじセット　六角ボルトタイプ4.3
通常価格(税別) : 610円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ストップピン　圧入タイプ4.5
通常価格(税別) : 400円-
通常出荷日 : 在庫品1日目～
当日出荷可能

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

熱処理

導入側外径 P(mm)

取付側外径 D(mm)

取付側公差

B(mm)

L(mm)

タイプ

CAD

出荷日

位置決めピン 高耐食ステンレス（55・35HRC～/SUS316L）大頭フラット 圧入

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭フラット圧入
