位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパめねじ

カタログ |P.1-1695

規格変更
規格拡張対象

4.6

平均満足度4.6

この商品のレビューをみる（9件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　大頭テーパタイプ　－めねじ－

4.6

通常価格(税別)： 700円 (税込価格：770円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入

4.7

通常出荷日：3 日目

従来の高硬度ステンレス、SUS316Lに加え、より硬度の高い高強度ステンレスを...

詳細情報を確認する

規格・仕様：

大口分納

特性・用途
該当なし
材質
ステンレス
基本形状
大頭
導入側先端タイプ
テーパ
導入側仕様
なし
取付側形状
めねじ
表面処理
なし
導入側外径公差
0/-0.01
洗浄方法
洗浄無し
寸法指定タイプ
P寸・L寸・B寸指定
材質証明書
対象
材質証明書：表面処理
なし

ご注意

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が76型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

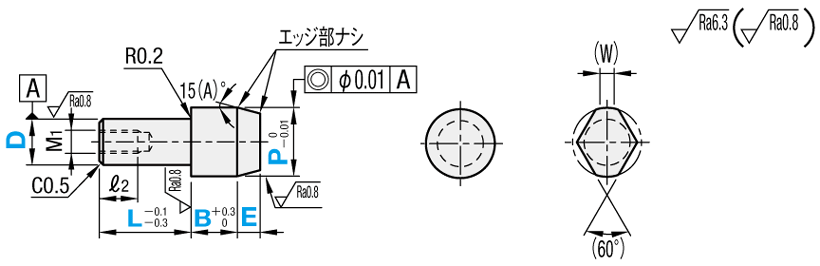

外形図・規格表

●めねじ

（丸）

（ダイヤ）

[ ! ]B＋E＞20mmの場合、P寸公差0−0.02となります。
[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577　tan45°＝1 tan60°≒1.732
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。

[ M ]材質	[ H ]硬度	ピン形状	めねじ		特徴
			D公差
			g6	h7
高強度ステンレス	55HRC～	丸	ZFPBTA	ZFPBTHA	SUS440Cと同等の硬度(55HRC～)でSUS440Cよりも耐食性が優れたマルテンサイト系ステンレスです。
		ダイヤ	ZFPBTD	ZFPBTHD
高硬度ステンレス*	35HRC〜	丸	AFPBTA	AFPBTHA	硬度(35HRC～)と耐食性を兼ね備えた低コストでバランスの取れたオーステナイト系ステンレスです。
		ダイヤ	AFPBTD	AFPBTHD
SUS316L	－	丸	XFPBTA	XFPBTHA	SUS304の上位互換材質です。ローカーボンでよりサビにくく、非磁性のオーステナイト系ステンレスです。
		ダイヤ	XFPBTD	XFPBTHD

*径がØ10を超える場合、中心硬度が30HRC～となる場合があります。

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

■公差

D又はP	m6	p6	g6	h7
1.00 ～3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	－0.002 －0.008	0 －0.010
3.01 ～6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	－0.004 －0.012	0 －0.012
6.01 ～10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	－0.005 －0.014	0 －0.015
10.01 ～18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	－0.006 －0.017	0 －0.018
18.01 ～25.50	＋0.021 ＋0.008	＋0.035 ＋0.022	－0.007 －0.020	0 －0.021

規格表

Type		D	−	P	−	L	−	B
AFPBTA		8	−	P9.01	−	L12	−	B6.4

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	E		M1 (並目)	*締付トルク N・cm	ℓ₂	(W)
Type			D				指定なし	指定0.1mm単位
高強度ステンレス (55HRC～) ＜丸＞ ZFPBTA(g6) ZFPBTHA(h7) [ ! ]D≦13に適用 [ ! ]P≦19.6に適用＜ダイヤ＞ ZFPBTD(g6) ZFPBTHD(h7) [ ! ]D≦13に適用 [ ! ]P≦19.6に適用	高硬度ステンレス (35HRC～) ＜丸＞ AFPBTA(g6) AFPBTHA(h7) ＜ダイヤ＞ AFPBTD(g6) AFPBTHD(h7)	SUS316L ＜丸＞ XFPBTA(g6) XFPBTHA(h7) ＜ダイヤ＞ XFPBTD(g6) XFPBTHD(h7)	6	6.50～12.00	6(9)～16	1.0～30.0(20.0)	3.0	0.5～10.0	M3	147	5.0	3.0
			8	8.50～15.00	8(12)～16		3.0		M4	333	6.0	3.5
			10	10.50～16.00	10(12)～20		4.0		M5	676	8.0	4.0
			12	12.50～17.50	12～25		4.0					5.0
			13	13.50～20.00	12～25	1.0～30.0(20.0)	4.0		M6	1156	9.0	5.5
			16	17.00～25.50	17～24	5.0～30.0(27.0)	5.0					7.0
			20	22.00～25.50	17(18)～30	5.0～30.0	5.0					9.0

[ ! ]首下部の強度に注意>>こちら　[ ! ]L寸・B寸（　）はダイヤ形状に適用
[ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
[ ! ]高強度ステンレスはD寸13mm、P寸19.6mm以下に適用となります。
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

日目出荷

（P寸公差変更、テーパ角度変更は3日目出荷・ストーク適用可）

Type		D	ー	P	−	L	−	B	ー	(LAC・RAC・・・etc.)
AFPBTA		8	−	P9.01	−	L12	−	B6.4	−	LAC

[ NG ]LAC・RAC併用不可

追加工
コード

追加工内容

適用条件

\/1Code

エアーベント（エアー抜き溝）
加工を追加

[ ! ]ニゲ溝がつきます

200

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～ 9.9	2
～9.99	10.0～30.0	2.5
10.00～	5.0～ 7.9	2
	8.0～11.9	2.5
	12.0～30.0	3.5

300

RAC

六角穴を追加

[ ! ]S+3≦P-2×E×tanA°
（　）はめねじに適用

D	適用寸法	六角穴寸法
D	B	S	e
6～7	6.5(11.0)～	3	2
8～9	7.0(12.0)～	4	2.5
10～11	8.0(13.0)～	5	3
12～15	9.0(13.0)～	6	4
16～19	15.0～	6	4
20	15.0～	6	4

600

追加工
コード

追加工内容

適用条件

\/1Code

PM/PP
PG/PH

P寸の公差を変更

[ NG ]B+E＞20適用不可
[ ! ]3日目出荷
[ ! ]数量スライド適用します

指定	公差
PM	m6
PP	p6
PG	g6
PH	h7

100

テーパー角度を変更

[ ! ]3日目出荷
[ ! ]数量スライド適用します

指定	角度
A30	30°
A45	45°
A60	60°

100

型番リスト

表示件数

型番

AFPBTA6-P[6.5-12/0.01]-L[6-16/1]-B[1-30/0.1]

AFPBTA8-P[8.5-15/0.01]-L[8-16/1]-B[1-30/0.1]

AFPBTA10-P[10.5-16/0.01]-L[10-20/1]-B[1-30/0.1]

AFPBTA12-P[12.5-17.5/0.01]-L[12-25/1]-B[1-30/0.1]

AFPBTA13-P[13.5-20/0.01]-L[12-25/1]-B[1-30/0.1]

AFPBTA16-P[17-25.5/0.01]-L[17-24/1]-B[5-30/0.1]

AFPBTA20-P[22-25.5/0.01]-L[17-30/1]-B[5-30/0.1]

AFPBTD6-P[6.5-12/0.01]-L[9-16/1]-B[1-20/0.1]

AFPBTD8-P[8.5-15/0.01]-L[12-16/1]-B[1-20/0.1]

AFPBTD10-P[10.5-16/0.01]-L[12-20/1]-B[1-20/0.1]

AFPBTD12-P[12.5-17.5/0.01]-L[12-25/1]-B[1-20/0.1]

AFPBTD13-P[13.5-20/0.01]-L[12-25/1]-B[1-20/0.1]

AFPBTD16-P[17-25.5/0.01]-L[17-24/1]-B[5-27/0.1]

AFPBTD20-P[22-25.5/0.01]-L[18-30/1]-B[5-30/0.1]

AFPBTHA6-P[6.5-12/0.01]-L[6-16/1]-B[1-30/0.1]

AFPBTHA8-P[8.5-15/0.01]-L[8-16/1]-B[1-30/0.1]

AFPBTHA10-P[10.5-16/0.01]-L[10-20/1]-B[1-30/0.1]

AFPBTHA12-P[12.5-17.5/0.01]-L[12-25/1]-B[1-30/0.1]

AFPBTHA13-P[13.5-20/0.01]-L[12-25/1]-B[1-30/0.1]

AFPBTHA16-P[17-25.5/0.01]-L[17-24/1]-B[5-30/0.1]

AFPBTHA20-P[22-25.5/0.01]-L[17-30/1]-B[5-30/0.1]

AFPBTHD6-P[6.5-12/0.01]-L[9-16/1]-B[1-20/0.1]

AFPBTHD8-P[8.5-15/0.01]-L[12-16/1]-B[1-20/0.1]

AFPBTHD10-P[10.5-16/0.01]-L[12-20/1]-B[1-20/0.1]

AFPBTHD12-P[12.5-17.5/0.01]-L[12-25/1]-B[1-20/0.1]

AFPBTHD13-P[13.5-20/0.01]-L[12-25/1]-B[1-20/0.1]

AFPBTHD16-P[17-25.5/0.01]-L[17-24/1]-B[5-27/0.1]

AFPBTHD20-P[22-25.5/0.01]-L[18-30/1]-B[5-30/0.1]

XFPBTA6-P[6.5-12/0.01]-L[6-16/1]-B[1-30/0.1]

XFPBTA8-P[8.5-15/0.01]-L[8-16/1]-B[1-30/0.1]

XFPBTA10-P[10.5-16/0.01]-L[10-20/1]-B[1-30/0.1]

XFPBTA12-P[12.5-17.5/0.01]-L[12-25/1]-B[1-30/0.1]

XFPBTA13-P[13.5-20/0.01]-L[12-25/1]-B[1-30/0.1]

XFPBTA16-P[17-25.5/0.01]-L[17-24/1]-B[5-30/0.1]

XFPBTA20-P[22-25.5/0.01]-L[17-30/1]-B[5-30/0.1]

XFPBTD6-P[6.5-12/0.01]-L[9-16/1]-B[1-20/0.1]

XFPBTD8-P[8.5-15/0.01]-L[12-16/1]-B[1-20/0.1]

XFPBTD10-P[10.5-16/0.01]-L[12-20/1]-B[1-20/0.1]

XFPBTD12-P[12.5-17.5/0.01]-L[12-25/1]-B[1-20/0.1]

XFPBTD13-P[13.5-20/0.01]-L[12-25/1]-B[1-20/0.1]

XFPBTD16-P[17-25.5/0.01]-L[17-24/1]-B[5-27/0.1]

XFPBTD20-P[22-25.5/0.01]-L[18-30/1]-B[5-30/0.1]

XFPBTHA6-P[6.5-12/0.01]-L[6-16/1]-B[1-30/0.1]

XFPBTHA8-P[8.5-15/0.01]-L[8-16/1]-B[1-30/0.1]

XFPBTHA10-P[10.5-16/0.01]-L[10-20/1]-B[1-30/0.1]

XFPBTHA12-P[12.5-17.5/0.01]-L[12-25/1]-B[1-30/0.1]

XFPBTHA13-P[13.5-20/0.01]-L[12-25/1]-B[1-30/0.1]

XFPBTHA16-P[17-25.5/0.01]-L[17-24/1]-B[5-30/0.1]

XFPBTHA20-P[22-25.5/0.01]-L[17-30/1]-B[5-30/0.1]

XFPBTHD6-P[6.5-12/0.01]-L[9-16/1]-B[1-20/0.1]

XFPBTHD8-P[8.5-15/0.01]-L[12-16/1]-B[1-20/0.1]

XFPBTHD10-P[10.5-16/0.01]-L[12-20/1]-B[1-20/0.1]

XFPBTHD12-P[12.5-17.5/0.01]-L[12-25/1]-B[1-20/0.1]

XFPBTHD13-P[13.5-20/0.01]-L[12-25/1]-B[1-20/0.1]

XFPBTHD16-P[17-25.5/0.01]-L[17-24/1]-B[5-27/0.1]

XFPBTHD20-P[22-25.5/0.01]-L[18-30/1]-B[5-30/0.1]

ZFPBTA6-P[6.5-12/0.01]-L[6-16/1]-B[1-30/0.1]

ZFPBTA8-P[8.5-15/0.01]-L[8-16/1]-B[1-30/0.1]

ZFPBTA10-P[10.5-16/0.01]-L[10-20/1]-B[1-30/0.1]

ZFPBTA12-P[12.5-17.5/0.01]-L[12-25/1]-B[1-30/0.1]

詳細材質

導入側先端形状

熱処理

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

ねじ径M

(mm)

材質証明書：材質

RoHS?

最小発注数量

高硬度ステンレス(35HRC～)	丸	なし	6.5 ～ 12	6	g6	3	1 ～ 30	6 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	8.5 ～ 15	8	g6	4	1 ～ 30	8 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	10.5 ～ 16	10	g6	5	1 ～ 30	10 ～ 20	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	12.5 ～ 17.5	12	g6	5	1 ～ 30	12 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	13.5 ～ 20	13	g6	6	1 ～ 30	12 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	17 ～ 25.5	16	g6	6	5 ～ 30	17 ～ 24	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	22 ～ 25.5	20	g6	6	5 ～ 30	17 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	6.5 ～ 12	6	g6	3	1 ～ 20	9 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	8.5 ～ 15	8	g6	4	1 ～ 20	12 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	10.5 ～ 16	10	g6	5	1 ～ 20	12 ～ 20	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	12.5 ～ 17.5	12	g6	5	1 ～ 20	12 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	13.5 ～ 20	13	g6	6	1 ～ 20	12 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	17 ～ 25.5	16	g6	6	5 ～ 27	17 ～ 24	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	22 ～ 25.5	20	g6	6	5 ～ 30	18 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6.5 ～ 12	6	h7	3	1 ～ 30	6 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	8.5 ～ 15	8	h7	4	1 ～ 30	8 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	10.5 ～ 16	10	h7	5	1 ～ 30	10 ～ 20	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	12.5 ～ 17.5	12	h7	5	1 ～ 30	12 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	13.5 ～ 20	13	h7	6	1 ～ 30	12 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	17 ～ 25.5	16	h7	6	5 ～ 30	17 ～ 24	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	22 ～ 25.5	20	h7	6	5 ～ 30	17 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	6.5 ～ 12	6	h7	3	1 ～ 20	9 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	8.5 ～ 15	8	h7	4	1 ～ 20	12 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	10.5 ～ 16	10	h7	5	1 ～ 20	12 ～ 20	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	12.5 ～ 17.5	12	h7	5	1 ～ 20	12 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	13.5 ～ 20	13	h7	6	1 ～ 20	12 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	17 ～ 25.5	16	h7	6	5 ～ 27	17 ～ 24	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	22 ～ 25.5	20	h7	6	5 ～ 30	18 ～ 30	高硬度ステンレス	10	1個
SUS316L	丸	なし	6.5 ～ 12	6	g6	3	1 ～ 30	6 ～ 16	SUS316L	10	1個
SUS316L	丸	なし	8.5 ～ 15	8	g6	4	1 ～ 30	8 ～ 16	SUS316L	10	1個
SUS316L	丸	なし	10.5 ～ 16	10	g6	5	1 ～ 30	10 ～ 20	SUS316L	10	1個
SUS316L	丸	なし	12.5 ～ 17.5	12	g6	5	1 ～ 30	12 ～ 25	SUS316L	10	1個
SUS316L	丸	なし	13.5 ～ 20	13	g6	6	1 ～ 30	12 ～ 25	SUS316L	10	1個
SUS316L	丸	なし	17 ～ 25.5	16	g6	16	5 ～ 30	17 ～ 24	SUS316L	10	1個
SUS316L	丸	なし	22 ～ 25.5	20	g6	20	5 ～ 30	17 ～ 30	SUS316L	10	1個
SUS316L	ダイヤ	なし	6.5 ～ 12	6	g6	3	1 ～ 20	9 ～ 16	SUS316L	10	1個
SUS316L	ダイヤ	なし	8.5 ～ 15	8	g6	4	1 ～ 20	12 ～ 16	SUS316L	10	1個
SUS316L	ダイヤ	なし	10.5 ～ 16	10	g6	5	1 ～ 20	12 ～ 20	SUS316L	10	1個
SUS316L	ダイヤ	なし	12.5 ～ 17.5	12	g6	5	1 ～ 20	12 ～ 25	SUS316L	10	1個
SUS316L	ダイヤ	なし	13.5 ～ 20	13	g6	6	1 ～ 20	12 ～ 25	SUS316L	10	1個
SUS316L	ダイヤ	なし	17 ～ 25.5	16	g6	16	5 ～ 27	17 ～ 24	SUS316L	10	1個
SUS316L	ダイヤ	なし	22 ～ 25.5	20	g6	20	5 ～ 30	18 ～ 30	SUS316L	10	1個
SUS316L	丸	なし	6.5 ～ 12	6	h7	3	1 ～ 30	6 ～ 16	SUS316L	10	1個
SUS316L	丸	なし	8.5 ～ 15	8	h7	4	1 ～ 30	8 ～ 16	SUS316L	10	1個
SUS316L	丸	なし	10.5 ～ 16	10	h7	5	1 ～ 30	10 ～ 20	SUS316L	10	1個
SUS316L	丸	なし	12.5 ～ 17.5	12	h7	5	1 ～ 30	12 ～ 25	SUS316L	10	1個
SUS316L	丸	なし	13.5 ～ 20	13	h7	6	1 ～ 30	12 ～ 25	SUS316L	10	1個
SUS316L	丸	なし	17 ～ 25.5	16	h7	16	5 ～ 30	17 ～ 24	SUS316L	10	1個
SUS316L	丸	なし	22 ～ 25.5	20	h7	20	5 ～ 30	17 ～ 30	SUS316L	10	1個
SUS316L	ダイヤ	なし	6.5 ～ 12	6	h7	3	1 ～ 20	9 ～ 16	SUS316L	10	1個
SUS316L	ダイヤ	なし	8.5 ～ 15	8	h7	4	1 ～ 20	12 ～ 16	SUS316L	10	1個
SUS316L	ダイヤ	なし	10.5 ～ 16	10	h7	5	1 ～ 20	12 ～ 20	SUS316L	10	1個
SUS316L	ダイヤ	なし	12.5 ～ 17.5	12	h7	5	1 ～ 20	12 ～ 25	SUS316L	10	1個
SUS316L	ダイヤ	なし	13.5 ～ 20	13	h7	6	1 ～ 20	12 ～ 25	SUS316L	10	1個
SUS316L	ダイヤ	なし	17 ～ 25.5	16	h7	16	5 ～ 27	17 ～ 24	SUS316L	10	1個
SUS316L	ダイヤ	なし	22 ～ 25.5	20	h7	20	5 ～ 30	18 ～ 30	SUS316L	10	1個
高強度ステンレス(55HRC～)	丸	真空焼入	6.5 ～ 12	6	g6	3	1 ～ 30	6 ～ 16	高強度ステンレス	10	1個
高強度ステンレス(55HRC～)	丸	真空焼入	8.5 ～ 15	8	g6	4	1 ～ 30	8 ～ 16	高強度ステンレス	10	1個
高強度ステンレス(55HRC～)	丸	真空焼入	10.5 ～ 16	10	g6	5	1 ～ 30	10 ～ 20	高強度ステンレス	10	1個
高強度ステンレス(55HRC～)	丸	真空焼入	12.5 ～ 17.5	12	g6	5	1 ～ 30	12 ～ 25	高強度ステンレス	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	SL-AFPBTA6
- ( - )	3日目	SL-AFPBTA8
- ( - )	3日目	SL-AFPBTA10
- ( - )	3日目	SL-AFPBTA12
- ( - )	3日目	SL-AFPBTA13
- ( - )	3日目	SL-AFPBTA16
- ( - )	3日目	SL-AFPBTA20
- ( - )	3日目	SL-AFPBTD6
- ( - )	3日目	SL-AFPBTD8
- ( - )	3日目	SL-AFPBTD10
- ( - )	3日目	SL-AFPBTD12
- ( - )	3日目	SL-AFPBTD13
- ( - )	3日目	SL-AFPBTD16
- ( - )	3日目	SL-AFPBTD20
- ( - )	3日目	SL-AFPBTHA6
- ( - )	3日目	SL-AFPBTHA8
- ( - )	3日目	SL-AFPBTHA10
- ( - )	3日目	SL-AFPBTHA12
- ( - )	3日目	SL-AFPBTHA13
- ( - )	3日目	SL-AFPBTHA16
- ( - )	3日目	SL-AFPBTHA20
- ( - )	3日目	SL-AFPBTHD6
- ( - )	3日目	SL-AFPBTHD8
- ( - )	3日目	SL-AFPBTHD10
- ( - )	3日目	SL-AFPBTHD12
- ( - )	3日目	SL-AFPBTHD13
- ( - )	3日目	SL-AFPBTHD16
- ( - )	3日目	SL-AFPBTHD20
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-

基本情報
納期・価格

基本情報

従来の高硬度ステンレス、SUS316Lに加え、より硬度の高い高強度ステンレスを材質追加しました。
SUS316L：ローカーボンで腐食に強く、従来品よりもお求めやすい価格帯で提供します。
高強度ステンレス：SUS440Cと同等の硬度でSUS440Cよりも錆びにくい新材質です。

ご注意

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				￥基準単価
型式				高強度ステンレス		高硬度ステンレス		SUS316L
Type			D	<丸形状>	<ダイヤ形状>	<丸形状>	<ダイヤ形状>	<丸形状>	<ダイヤ形状>
高強度ステンレス (55HRC～) ＜丸＞ ZFPBTA(g6) ZFPBTHA(h7) ＜ダイヤ＞ ZFPBTD(g6) ZFPBTHD(h7)	高硬度ステンレス (35HRC～) ＜丸＞ AFPBTA(g6) AFPBTHA(h7) ＜ダイヤ＞ AFPBTD(g6) AFPBTHD(h7)	SUS316L ＜丸＞ XFPBTA(g6) XFPBTHA(h7) ＜ダイヤ＞ XFPBTD(g6) XFPBTHD(h7)	6	1,480	1,700	1,060	1,220	1,060	1,220
			6	1,480	1,700	1,060	1,220	1,060	1,220
			8	1,550	1,770	1,110	1,270	1,110	1,270
			10	1,630	1,840	1,170	1,320	1,170	1,320
			12	1,770	1,960	1,230	1,400	1,230	1,400
			13	1,720	2,010	1,270	1,440	1,270	1,440
			16	-	-	1,590	1,750	1,590	1,750
			20	-	-	1,940	2,100	1,940	2,100

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律1,350円
[ NG ]高強度ステンレスはストーク不可

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
位置決めピン　大頭テーパタイプ　－圧入－
頭部がテーパの標準的な形状です。圧入して使用します。
ミスミ
位置決めピン　先端形状選択タイプ　－おねじ－
先端形状を選択することができ、さらにL寸を0に指定することができます。
ミスミ
位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入
材質が高硬度ステンレスで頭部がテーパの標準的な形状です。圧入して使用します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパめねじのレビュー

4.6平均満足度：4.69件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

治具部品

満足度：5.02023/05/31

図面を書いて見積りを取って手配して・・・このような部品を加工してくれる所が少ないので、選択肢があり希望の形状を短納期で...もっと読む

0人が参考にしています。

位置きめ

満足度：4.02023/05/30

ジグの位置決めに使用しました。頭部の面粗度も良く位置決めピンとして高品質です。

0人が参考にしています。

治具の位置決めピン

満足度：5.02022/03/01

SUS製のために錆びる心配がないのが本製品を使用する決め手でした。寸法もいろいろあり問題なく選定出来ました。摩耗が心...もっと読む

0人が参考にしています。

プレート同士の位置決めに使用

満足度：5.02019/08/08

ダイヤ型の首下の寸法が長いので、もう少し短い（丸頭と同じ）であれば便利なのですが、、。納期が早くて助かりました。また使い...もっと読む

0人が参考にしています。

精度物の位置決め用に

満足度：5.02019/01/10

精度物の位置決め用に、よく利用します。細かいラインナップが必要なので、大変助かります。

0人が参考にしています。

9件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパめねじ	【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－めねじ－	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）小頭テーパめねじ	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパおねじ	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭球面めねじ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	6日目	3日目	3日目	3日目	3日目
特性・用途	該当なし	クリーン洗浄	該当なし	該当なし	該当なし	該当なし
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
基本形状	大頭	大頭	小頭	大頭	大頭	大頭
導入側先端タイプ	テーパ	テーパ	テーパ	テーパ	テーパ	球面
導入側仕様	なし	なし	なし	なし	なし	なし

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

導入側先端形状

熱処理

導入側外径 P(mm)

取付側外径 D(mm)

取付側公差

ねじ径M(mm)

B(mm)

L(mm)

タイプ

CAD

出荷日

位置決めピン 高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ めねじ

ご注意

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパめねじ
