アタッチメント付ローラチェーン -アタッチメント片側タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
プレートがフラットなため、直載せによる搬送にもご利用いただけます。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 本製品はステンレス製の取り扱いはございません。ご希望の場合は他メーカーのこちらを検討ください。
- 本製品は無給油タイプの商品ではございません。無給油タイプをご希望の方は他メーカーのこちらをご検討ください。
- 本製品のCADデータは最大50リンクまでの表示となります。ご了承ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

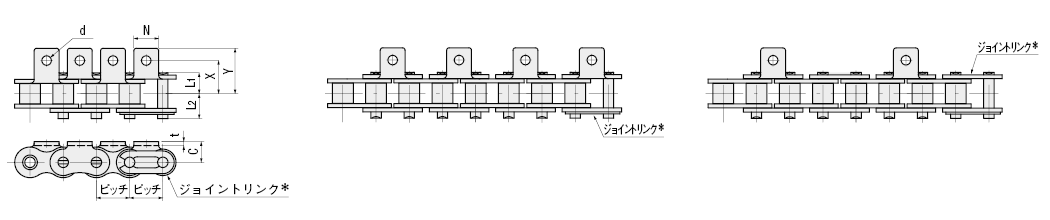

外形図・規格表
規格表
| 型式 | − | リンク数 |
| CHEL40A | − | 200 |
| 型式 | ＊リンク数 | ピッチ | ピン | プレート | アタッチメント | 最大許容張力 (kN) | ||||||||
| Type | 呼び | 形状 | L1 | L2 | t | C | X | Y | N | d | 適用ボルト | |||
| CHEL(片側タイプ) | 40 | A(全リンク) B(2リンク毎) C(4リンク毎) | 4〜 | 12.70 | 8.07 | 9.48 | 1.5 | 8.5 | 12.7 | 17.4 | 9.5 | 3.6 | M3 | 2.75 |
| 50 | 4〜 | 15.875 | 10.17 | 11.63 | 2.0 | 10.5 | 15.9 | 22.3 | 12.7 | 5.2 | M5 | 4.41 | ||
| 60 | 4〜 | 19.05 | 12.70 | 14.20 | 2.4 | 12.2 | 19.05 | 27.2 | 15.9 | 5.2 | 4.41 | |||
| 80 | 4〜 | 25.40 | 16.15 | 19.25 | 3.2 | 15.88 | 25.4 | 35.2 | 19.1 | 6.8 | M6 | 4.41 | ||
[ ! ]アタッチメントは2リンク、4リンクごとに組み込まれます。
[ ! ]アタッチメントの耐荷重データはございません。
[ ! ]適用ボルトは付属していません。別途ご用意をお願いいたします。
■1ユニットのリンク数と納入について
[ ! ]リンク数が1ユニットリンク数を超えた場合、ユニットと端数リンクで分割して納入します。
例：CHEL50A-300の場合、192（リンク）×1（ユニット）＋108（リンク）の2分割構成となります。
| 型式 | 1ユニットのリンク数 | |
| Type | 呼び | |
| CHEL | 40 | 240(周長3048mm) |
| 50 | 192(周長3048mm) | |
| 60 | 160(周長3048mm) | |
| 80 | 120(周長3048mm) | |
例：CHEL50A-300の場合、192（リンク）×1（ユニット）＋108（リンク）の2分割構成となります。
潤滑について
適合する潤滑油は潤滑形式、使用温度とチェーン番号によって異なります。
※潤滑油は弊社では取扱いがございません。別途ご用意をお願いいたします。
※潤滑油は弊社では取扱いがございません。別途ご用意をお願いいたします。
| 潤滑形式 | A・B | C | ||||||
| 温度（℃） | －10～０ | 0～40 | 40～50 | 50～60 | －10～０ | 0～40 | 40～50 | 50～60 |
| チェーン番号 | ||||||||
| CHE25～50 | SAE10 | SAE20 | SAE30 | SAE40 | SAE10 | SAE20 | SAE30 | SAE40 |
| CHE60～80 | SAE20 | SAE30 | SAE40 | SAE50 | ||||
潤滑形式
| 潤滑形式 | 名称および方法 | 給油間隔および給油量 | 注意事項 |
| A | 手差し法 | 油差し又はブラシによる定期的給油で、 一般には最低1日1回は給油してください。 | チェーンをゆっくり回しながら給油し、全長3～4回ムラなく行ってください。 但し、給油中に手や衣類が巻き込まれないように注意してください。 又、給油後始動時に余分な油が飛び散りますので注意が必要です。 |
 | |||
| 滴下給油 | 1分間に5～20滴程度の油量を給油してください。 | この場合、油の飛散がありますので、 簡単なケーシングを設けることをおすすめします。 | |
 | |||
| B | 油槽給油 | チェーンが油中に浸る深さは油面より 10mm程度としてください。 | 油もれのしないケースを用いることは言うまでもありませんが、 使用当初ケース内を十分洗浄し塵埃等の異物は完全に除去してください。 油量が上昇しないようご注意ください。 |
 | |||
| 回転板潤滑 | 回転板によりチェーンに油をかける方法で、 油中に浸る回転板の深さは20mm程度とし、 周速は200m/分以上にしてください。 | ||
 | |||
| C | 強制循環ポンプ潤滑 | 給油量は、異常発熱をきたさないように 適時設定する必要があります。 | 油もれのしないケースを用いることは言うまでもありませんが、 使用当初ケース内を十分洗浄し塵埃等の異物は完全に除去してください。 |
 |
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
プレートがフラットなため、直載せによる搬送にもご利用いただけます。
ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 本製品はステンレス製の取り扱いはございません。ご希望の場合は他メーカーのこちらを検討ください。
- 本製品は無給油タイプの商品ではございません。無給油タイプをご希望の方は他メーカーのこちらをご検討ください。
- 本製品のCADデータは最大50リンクまでの表示となります。ご了承ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
価格計算例
CHEL50A－300 37円（1リンク単価）×300（リンク数）＋490円（カット費）＝11,590円
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 呼び | ￥基準単価 | カット費 | ||
| アタッチメント片側タイプ | ||||
| CHEL□□A | CHEL□□B | CHEL□□C | ||
| 指定リンク数 | 2の倍数 | 2の倍数 | 4の倍数 | |
| 40 | 25×リンク数 | 18×リンク数 | 16×リンク数 | ¥490 |
| 50 | 37×リンク数 | 27×リンク数 | 25×リンク数 | |
| 60 | 53×リンク数 | 41×リンク数 | 37×リンク数 | |
| 80 | 101×リンク数 | 79×リンク数 | 72×リンク数 | |
CHEL50A－300 37円（1リンク単価）×300（リンク数）＋490円（カット費）＝11,590円
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]チェーンのカット費は数量スライド適用外です。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | 大口 | |||
| 数 量 | 1～9 | 10～14 | 15～19 | 20～50 | 51～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | お見積り |
| 出荷日 | 通常 | ＋2日 | |||
[ ! ]チェーンのカット費は数量スライド適用外です。
概要・仕様
仕様・概要
■ジョイントリンク対応表
[ ! ]「呼び」番号が同じものをお選びください。
[ ! ]予備、補修用途に1個からお求めいただけます。
| チェーン | アタッチメント形状 | ジョイントリンク | 掲載ページ |
| CHEL(片側タイプ) | A,B | JNT-L | こちら |
| C | JNTC |
[ ! ]予備、補修用途に1個からお求めいただけます。
