シャフト 止めねじ用溝付タイプ
規格・仕様：
- 大口分納
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 基本形状
- ストレート
- 軸端形状（右）
- 止めねじ溝
- 軸端部直角度
- 直角度（0.2）
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が480型番あります。

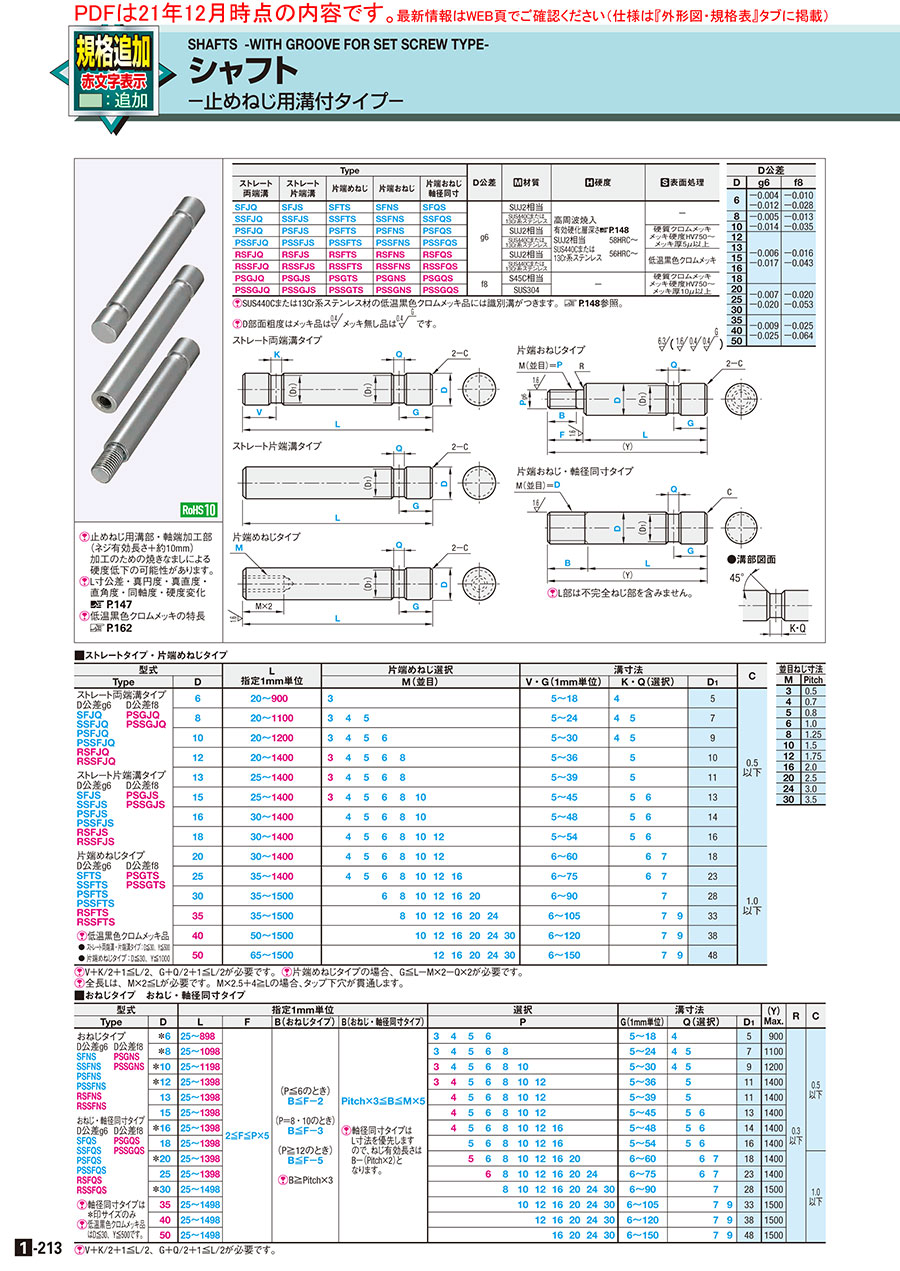

外形図・規格表
外形図
ストレート両端溝タイプ
片端おねじタイプ
ストレート片端溝タイプ
片端おねじ・軸径同径タイプ
片端めねじタイプ
●溝部図面
[ ! ]D部面粗度はメッキ品
メッキ無し品は
です。
[ ! ]L、F寸の寸法公差はJISB0405m級に準じる。
[ ! ]片端おねじ・軸同径タイプのＬ部は不完全ねじ部を含みません。
| Type | D公差 | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | ||||
| ストレート 両端溝 | ストレート 片端溝 | 片端めねじ | 片端おねじ | 片端おねじ 軸径同寸 | ||||
| SFJQ | SFJS | SFTS | SFNS | SFQS | g6 | SUJ2相当 | 高周波焼入 有効硬化層深さ>>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜 | − |
| SSFJQ | SSFJS | SSFTS | SSFNS | SSFQS | SUS440Cまたは 13Cr系ステンレス | |||
| PSFJQ | PSFJS | PSFTS | PSFNS | PSFQS | SUJ2相当 | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚5μ以上 | ||
| PSSFJQ | PSSFJS | PSSFTS | PSSFNS | PSSFQS | SUS440Cまたは 13Cr系ステンレス | |||
| RSFJQ | RSFJS | RSFTS | RSFNS | RSFQS | SUJ2相当 | 低温黒色クロムメッキ | ||
| RSSFJQ | RSSFJS | RSSFTS | RSSFNS | RSSFQS | SUS440Cまたは 13Cr系ステンレス | |||
| PSGJQ | PSGJS | PSGTS | PSGNS | PSGQS | f8 | S45C相当 | − | 硬質クロムメッキ メッキ硬度HV750～ メッキ厚10μ以上 |
| PSSGJQ | PSSGJS | PSSGTS | PSSGNS | PSSGQS | SUS304 | |||
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]止めねじ用溝部・軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]L寸公差・真円度・真直度・直角度・同軸度・硬度変化 >> こちら
[ ! ]低温黒色クロムメッキの特長 >>こちら
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら
[ ! ]止めねじ用溝部・軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]L寸公差・真円度・真直度・直角度・同軸度・硬度変化 >> こちら
[ ! ]低温黒色クロムメッキの特長 >>こちら
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら
| D公差 | ||
| D | g6 | f8 |
| 6 | −0.004 −0.012 | −0.010 −0.028 |
| 8 | −0.005 −0.014 | −0.013 −0.035 |
| 10 | ||
| 12 | −0.006 −0.017 | −0.016 −0.043 |
| 13 | ||
| 15 | ||
| 16 | ||
| 18 | ||
| 20 | −0.007 −0.020 | −0.020 −0.053 |
| 25 | ||
| 30 | ||
| 35 | −0.009 −0.025 | −0.025 −0.064 |
| 40 | ||
| 50 | ||
規格表
| 型式 | − | L | − | M | − | F | − | B | − | P | − | V | − | K | − | G | − | Q |
| SFJQ16 | − | 100 | − | V10 | − | K5 | − | G10 | − | Q5 | ||||||||
| SSFTS20 | − | 500 | − | M10 | − | G10 | − | Q7 | ||||||||||
| PSFNS8 | − | 650 | − | F10 | − | B8 | − | P4 | − | G20 | − | Q4 |
■ストレートタイプ・片端めねじタイプ
[ ! ]V＋K/2＋1≦L/2、G＋Q/2＋1≦L/2が必要です。[ ! ]片端めねじタイプの場合、G≦L−M×2−Q×2が必要です。
[ ! ]全長Lは、M×2≦Lが必要です。M×2.5＋4≧Lの場合、タップ下穴が貫通します。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
| 型式 | L 指定1mm単位 | 片端めねじ選択 | 溝寸法 | C | |||||||||||||||||
| Type | D | M(並目) | V・G(1mm単位) | K・Q(選択) | D1 | ||||||||||||||||
| ストレート両端溝タイプ D公差g6 D公差f8 SFJQ PSGJQ SSFJQ PSSGJQ PSFJQ PSSFJQ RSFJQ RSSFJQ ストレート片端溝タイプ D公差g6 D公差f8 SFJS PSGJS SSFJS PSSGJS PSFJS PSSFJS RSFJS RSSFJS 片端めねじタイプ D公差g6 D公差f8 SFTS PSGTS SSFTS PSSGTS PSFTS PSSFTS RSFTS RSSFTS [ ! ]低温黒色クロムメッキ品 ◦ストレート両端溝・片端溝タイプ：D≦30、Y≦500 ◦片端めねじタイプ：D≦30、Y≦1000 | 6 | 20〜900 | 3 | 5〜18 | 4 | 5 | 0.5 以下 | ||||||||||||||
| 8 | 20〜1100 | 3 | 4 | 5 | 5〜24 | 4 | 5 | 7 | |||||||||||||
| 10 | 20〜1200 | 3 | 4 | 5 | 6 | 5〜30 | 4 | 5 | 9 | ||||||||||||
| 12 | 20〜1400 | 3 | 4 | 5 | 6 | 8 | 5〜36 | 5 | 10 | ||||||||||||
| 13 | 25〜1400 | 3 | 4 | 5 | 6 | 8 | 5〜39 | 5 | 11 | ||||||||||||
| 15 | 25〜1400 | 3 | 4 | 5 | 6 | 8 | 10 | 5〜45 | 5 | 6 | 13 | ||||||||||
| 16 | 30〜1400 | 4 | 5 | 6 | 8 | 10 | 5〜48 | 5 | 6 | 14 | |||||||||||
| 18 | 30〜1400 | 4 | 5 | 6 | 8 | 10 | 12 | 5〜54 | 5 | 6 | 16 | ||||||||||
| 20 | 30〜1400 | 4 | 5 | 6 | 8 | 10 | 12 | 6〜60 | 6 | 7 | 18 | 1.0 以下 | |||||||||
| 25 | 35〜1400 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 6〜75 | 6 | 7 | 23 | |||||||||
| 30 | 35〜1500 | 6 | 8 | 10 | 12 | 16 | 20 | 6〜90 | 7 | 28 | |||||||||||
| 35 | 35～1500 | 8 | 10 | 12 | 16 | 20 | 24 | 6～105 | 7 | 9 | 33 | ||||||||||
| 40 | 50～1500 | 10 | 12 | 16 | 20 | 24 | 30 | 6～120 | 7 | 9 | 38 | ||||||||||
| 50 | 65～1500 | 12 | 16 | 20 | 24 | 30 | 6～150 | 7 | 9 | 48 | |||||||||||
[ ! ]全長Lは、M×2≦Lが必要です。M×2.5＋4≧Lの場合、タップ下穴が貫通します。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■おねじタイプ おねじ・軸径同寸タイプ
[ ! ]V＋K/2＋1≦L/2、G＋Q/2＋1≦L/2が必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
| 型式 | 指定1mm単位 | 選択 | 溝寸法 | (Y) Max. | R | C | ||||||||||||||||||||
| Type | D | L | F | B(おねじタイプ) | B(おねじ・軸径同寸タイプ) | P(並目) | G(1mm単位) | Q(選択) | D1 | |||||||||||||||||
| おねじタイプ D公差g6 D公差f8 SFNS PSGNS SSFNS PSSGNS PSFNS PSSFNS RSFNS RSSFNS おねじ・軸径同寸タイプ D公差g6 D公差f8 SFQS PSGQS SSFQS PSSGQS PSFQS PSSFQS RSFQS RSSFQS [ ! ]軸径同寸タイプは ＊印サイズのみ [ ! ]低温黒色クロムメッキ品はD≦30、Y≦500です。 | ＊6 | 25〜898 | 2≦F≦P×5 | (P≦6のとき) B≦F−2 (P＝8・10のとき) B≦F−3 (P≧12のとき) B≦F−5 [ ! ]B≧Pitch×3 | Pitch×3≦B≦M×5 [ ! ]軸径同寸タイプは L寸法を優先します ので、ねじ有効長さは B−(Pitch×2)と なります。 | 3 | 4 | 5 | 6 | 5〜18 | 4 | 5 | 900 | 0.3 以下 | 0.5 以下 | |||||||||||
| ＊8 | 25〜1098 | 3 | 4 | 5 | 6 | 8 | 5〜24 | 4 | 5 | 7 | 1100 | |||||||||||||||
| ＊10 | 25〜1198 | 3 | 4 | 5 | 6 | 8 | 10 | 5〜30 | 4 | 5 | 9 | 1200 | ||||||||||||||
| ＊12 | 25〜1398 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 5〜36 | 5 | 11 | 1400 | ||||||||||||||
| 13 | 25〜1398 | 4 | 5 | 6 | 8 | 10 | 12 | 5〜39 | 5 | 11 | 1400 | |||||||||||||||
| 15 | 25〜1398 | 4 | 5 | 6 | 8 | 10 | 12 | 5〜45 | 5 | 6 | 13 | 1400 | ||||||||||||||
| ＊16 | 25〜1398 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 5〜48 | 5 | 6 | 14 | 1400 | |||||||||||||
| 18 | 25〜1398 | 5 | 6 | 8 | 10 | 12 | 16 | 5〜54 | 5 | 6 | 16 | 1400 | ||||||||||||||
| ＊20 | 25〜1398 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 6〜60 | 6 | 7 | 18 | 1400 | 1.0 以下 | ||||||||||||
| 25 | 25〜1398 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 6〜75 | 6 | 7 | 23 | 1400 | |||||||||||||
| ＊30 | 25〜1498 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 6〜90 | 7 | 28 | 1500 | ||||||||||||||
| 35 | 25～1498 | 10 | 12 | 16 | 20 | 24 | 30 | 6～105 | 7 | 9 | 33 | 1500 | ||||||||||||||
| 40 | 25～1498 | 12 | 16 | 20 | 24 | 30 | 6～120 | 7 | 9 | 38 | 1500 | |||||||||||||||
| 50 | 25～1498 | 16 | 20 | 24 | 30 | 6～150 | 7 | 9 | 48 | 1500 | ||||||||||||||||
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
| 並目ねじ寸法 | |
| M | Pitch |
| 3 | 0.5 |
| 4 | 0.7 |
| 5 | 0.8 |
| 6 | 1.0 |
| 8 | 1.25 |
| 10 | 1.5 |
| 12 | 1.75 |
| 16 | 2.0 |
| 20 | 2.5 |
| 24 | 3.0 |
| 30 | 3.5 |
追加工詳細
■出荷日
| 3 | 日目出荷 |
・追加工詳細は下記よりご確認ください。
※追加工を選択の場合、止めねじ用溝部の位置関係は2mm以上の間隔が必要です。
※複数の追加工を選択の場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。
※追加工を選択の場合、止めねじ用溝部の位置関係は2mm以上の間隔が必要です。
※複数の追加工を選択の場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。
| 追加工 コード | 追加工内容 | 固定寸法 | 適用条件 | 指定例 | ￥/1Code | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKC | L寸法・公差を | ・L<200→L±0.03 ・200≦L＜500→L±0.05 ・L≧500→L±0.1 | [ ! ]L寸単位0.1mm指定可 [ NG ]片端おねじタイプにてD-P≦2の場合は適用不可 [ NG ]片端おねじ・軸径同寸タイプは適用不可 | PSFNS8-650-F10-B8-P4-G18-Q4-LKC | 400 | |||||||||||||||||||||||||||||||||||||||||||||||
| SC | スパナ溝1箇所追加 |
| [ ! ]SC=指定1mm単位 [ ! ]SC+ℓ1≦L [ ! ]SC≧0 [ NG ]ストレートタイプは適用不可 | PSFNS8-650-F10-B8-P4-G18-Q4-SC5 | 400 | |||||||||||||||||||||||||||||||||||||||||||||||
| FC | 平面取り1箇所追加 |
| [ ! ]FC,E=指定1mm単位 [ ! ]D≦30：FC≦5×D、 D≧35：FC≦3×D [ ! ]E=0またはE≧2 | PSFNS8-650-F10-B8-P4-G18-Q4-FC10-E8 | 200 |
・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。
真円度（M）、真直度（K）、L寸法公差、直角度
■真直度測定方法
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真円度 M
外径g6のシャフト（焼き入れ）
単位：mm
外径g6のシャフト（焼き入れ）
| D | 真円度 M | |
|---|---|---|
| を超え | 以下 | |
| 5 | 13 | 0.004 |
| 13 | 20 | 0.005 |
| 20 | 30 | 0.006 |
■真直度 K
外径g6のシャフト（焼き入れ）
単位：mm
外径g6のシャフト（焼き入れ）
| D | L | 真直度 K | |
|---|---|---|---|
| 6～30 | L≦100 | 0.01以下 | |
| L＞100 | （L/100）×0.01以下 | ||
■L寸法公差
外径g6のシャフト（焼き入れ）
単位：mm
外径g6のシャフト（焼き入れ）
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 19 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1500 | ±1.2 |
■同軸度・直角度
硬度・表面処理の注意点
■加工部の硬度低下について
・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度
■硬度低下範囲
・加工部から10mm程度
（例）
■焼なましによる硬度低下加工部
・止めねじ用溝 ・おねじ ・スパナ溝 ・平面取り
■焼き入れの有効硬化層深さ
有効硬化層深さは外形寸法や材質の違いにより異なります。
| 外径 D | 有効硬化層深さ | |||
|---|---|---|---|---|
| SUJ2相当 | SUS440C/ 13Cr系ステンレス | |||
| 6～10 | 0.5以上 | 0.5以上 | ||
| 12・13 | 0.7以上 | |||
| 15～20 | 0.7以上 | |||
| 25・30 | 1.0以上 | |||
■硬質クロムメッキ及び加工部のメッキ層について
- 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
- 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。
例）メッキ残り部：段付き おねじシャフト 平面取り追加
///部：メッキ残部
シャフトと回転軸の違い
・リニアシャフトと 回転軸用シャフトの仕様比較
■基本仕様
| 仕様 | シャフト | 回転軸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 材質 | SUJ2相当 SUS440Cまたは13Cr系ステンレス | S45C相当 SUS304 | S45C相当 SUS304 | SCM435 | ||||||
| 焼き入れ | 高周波焼き入れ | - | - | 硬度30～35HRC | ||||||
| 外径公差 | g6/h5 | f8 | g6/h9/h7 | g6 | ||||||
| 表面処理 | メッキ無 硬質クロムメッキ 低温黒色クロムメッキ 無電解ニッケルメッキ（全長表面処理タイプ） | 硬質クロムメッキ | メッキ無 四三酸化鉄皮膜 無電解ニッケルメッキ | 四三酸化鉄皮膜 無電解ニッケルメッキ | ||||||
※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください
■追加工
| 追加工名称 | シャフト | 回転軸 | |||||
|---|---|---|---|---|---|---|---|
| L寸公差変更 | L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1 | L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可 | |||||
| スパナ溝追加工 | 2箇所まで指定可能 | 1箇所まで指定可能 | |||||
| 平面取り | 2箇所まで指定可能 | 3箇所まで指定可能 | |||||
| 2面取り追加工 | 2箇所まで指定可能 角度指定：固定 | 1箇所まで指定可能 角度指定：15度単位で指定可能 | |||||
| V溝追加工 | 2箇所まで指定可能 | - | |||||
| キー溝 | 2箇所まで指定可能 段部への加工：不可 | 4箇所まで指定可能 段部への加工：可 | |||||
| おねじ細目ねじ変更 | 2種類 | 1種類 | |||||
| めねじ細目ねじ変更 | 1種類 | - | |||||
| 逃げ溝追加 | M6～M30 | M3～M30 | |||||
| めねじ深さ変更 | 可能 | 可能 | |||||
| 止め輪溝 | 2箇所指定可能 （追加工ではなく止め輪付タイプとなります） | D部2箇所、段部それぞれ1箇所 併用可 | |||||
| スリットカム用溝 | - | 1箇所まで指定可能 | |||||
| 同軸度変更 | - | 可能 | |||||
| おねじ左ねじ変更 | - | 可能 | |||||
| すり割り溝追加 | - | 1箇所まで指定可能 | |||||
| C面取り幅変更 | - | 可能 | |||||
関連リンク
■よくある質問
//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06
■規格外品サービスのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt
規格外品サービスによくある質問
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】直動用シャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）止めねじ用溝付タイプタイプになります。
【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■ストレート両端溝
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 | L501 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1500 |
| SFJQ | 6 | 1,220 | 1,300 | 1,400 | 1,480 | 1,710 | 1,860 | 2,050 | 2,240 | 2,650 | 3,140 | － | － |
| 8 | 1,220 | 1,310 | 1,400 | 1,490 | 1,730 | 1,870 | 2,090 | 2,290 | 2,700 | 3,180 | 3,760 | － | |
| 10 | 1,230 | 1,320 | 1,420 | 1,510 | 1,750 | 1,910 | 2,120 | 2,330 | 2,770 | 3,300 | 3,930 | － | |
| 12・13 | 1,250 | 1,370 | 1,470 | 1,560 | 1,840 | 2,000 | 2,240 | 2,470 | 3,540 | 4,010 | 4,560 | 5,190 | |
| 15・16 | 1,260 | 1,380 | 1,470 | 1,590 | 1,860 | 2,040 | 2,270 | 2,510 | 3,590 | 4,080 | 4,690 | 5,400 | |
| 18・20 | 1,270 | 1,390 | 1,500 | 1,620 | 1,910 | 2,100 | 2,350 | 2,610 | 3,720 | 4,230 | 4,760 | 5,470 | |
| 25 | 1,320 | 1,470 | 1,630 | 1,760 | 2,130 | 2,370 | 2,710 | 3,020 | 4,260 | 4,920 | 5,590 | 6,340 | |
| 30 | 1,370 | 1,540 | 1,700 | 1,870 | 2,290 | 2,540 | 2,920 | 3,300 | 4,620 | 5,390 | 6,880 | 7,290 | |
| 35 | 1,890 | 2,110 | 2,270 | 2,450 | 2,870 | 3,290 | 3,720 | 4,150 | 5,520 | 6,370 | 7,340 | 8,890 | |
| 40 | 1,970 | 2,240 | 2,460 | 2,670 | 3,200 | 3,740 | 4,270 | 4,810 | 6,440 | 7,540 | 8,570 | 10,310 | |
| 50 | － | 2,550 | 2,850 | 3,130 | 3,830 | 4,540 | 5,250 | 5,960 | 7,930 | 9,380 | 10,750 | 13,010 | |
| SSFJQ | 6 | 1,350 | 1,500 | 1,660 | 1,810 | 2,050 | 2,170 | 2,460 | 2,740 | 3,360 | 4,130 | － | － |
| 8 | 1,400 | 1,580 | 1,750 | 1,930 | 2,210 | 2,330 | 2,710 | 3,110 | 3,800 | 4,650 | 5,700 | － | |
| 10 | 1,400 | 1,580 | 1,750 | 1,930 | 2,210 | 2,330 | 2,710 | 3,110 | 3,800 | 4,650 | 5,700 | － | |
| 12・13 | 1,490 | 1,700 | 1,930 | 2,140 | 2,490 | 2,650 | 3,140 | 3,630 | 4,730 | 5,700 | 6,890 | 8,330 | |
| 15・16 | 1,600 | 1,870 | 2,140 | 2,430 | 2,930 | 3,200 | 3,550 | 3,870 | 5,090 | 6,150 | 7,170 | 8,370 | |
| 18・20 | 1,670 | 1,950 | 2,270 | 2,570 | 3,120 | 3,390 | 3,770 | 4,150 | 5,750 | 6,650 | 8,100 | 9,450 | |
| 25 | 1,720 | 2,080 | 2,430 | 2,760 | 3,440 | 3,820 | 4,260 | 4,700 | 6,210 | 7,600 | 9,320 | 11,450 | |
| 30 | 1,820 | 2,230 | 2,610 | 3,000 | 3,780 | 4,200 | 4,690 | 5,180 | 6,920 | 8,510 | 10,490 | 11,800 | |
| 35 | 2,310 | 2,710 | 3,080 | 3,440 | 4,190 | 4,920 | 5,790 | 6,640 | 8,550 | 10,250 | 11,960 | 14,550 | |
| 40 | 2,650 | 3,220 | 3,760 | 4,310 | 5,060 | 5,820 | 6,900 | 7,970 | 10,400 | 12,540 | 14,690 | 17,980 | |
| 50 | － | 3,870 | 4,610 | 5,330 | 6,490 | 7,640 | 9,150 | 10,650 | 14,180 | 17,270 | 20,350 | 25,020 | |
| PSFJQ | 6 | 1,270 | 1,390 | 1,490 | 1,610 | 1,870 | 2,040 | 2,290 | 2,530 | 3,010 | 3,590 | － | － |
| 8 | 1,280 | 1,390 | 1,510 | 1,620 | 1,900 | 2,070 | 2,330 | 2,590 | 3,090 | 3,680 | 4,380 | － | |
| 10 | 1,290 | 1,400 | 1,520 | 1,640 | 1,940 | 2,120 | 2,370 | 2,630 | 3,170 | 3,830 | 4,640 | － | |
| 12・13 | 1,310 | 1,440 | 1,580 | 1,700 | 2,040 | 2,230 | 2,520 | 2,800 | 4,130 | 4,700 | 5,370 | 6,120 | |
| 15・16 | 1,320 | 1,450 | 1,590 | 1,720 | 2,060 | 2,260 | 2,550 | 2,860 | 4,200 | 4,810 | 5,570 | 6,450 | |
| 18・20 | 1,340 | 1,480 | 1,620 | 1,760 | 2,120 | 2,330 | 2,670 | 2,990 | 4,360 | 4,990 | 5,640 | 6,540 | |
| 25 | 1,400 | 1,600 | 1,770 | 1,950 | 2,420 | 2,690 | 3,090 | 3,490 | 5,030 | 5,840 | 6,680 | 7,640 | |
| 30 | 1,450 | 1,670 | 1,870 | 2,080 | 2,600 | 2,900 | 3,370 | 3,830 | 5,470 | 6,420 | 8,260 | 9,020 | |
| 35 | 1,950 | 2,220 | 2,420 | 2,610 | 3,120 | 3,610 | 4,130 | 4,640 | 6,300 | 7,320 | 8,800 | 10,610 | |
| 40 | 2,090 | 2,360 | 2,630 | 2,880 | 3,520 | 4,160 | 4,800 | 5,430 | 7,380 | 8,690 | 9,920 | 12,010 | |
| 50 | － | 2,720 | 3,070 | 3,400 | 4,250 | 5,100 | 5,960 | 6,810 | 9,180 | 10,900 | 12,550 | 15,260 | |
| PSSFJQ | 6 | 1,490 | 1,720 | 1,950 | 2,160 | 2,530 | 2,710 | 2,790 | 2,880 | 3,590 | 4,480 | － | － |
| 8 | 1,560 | 1,820 | 2,070 | 2,330 | 2,730 | 2,930 | 3,510 | 4,070 | 5,080 | 6,340 | 7,920 | － | |
| 10 | 1,560 | 1,820 | 2,070 | 2,330 | 2,730 | 2,930 | 3,510 | 4,070 | 5,080 | 6,340 | 7,920 | － | |
| 12・13 | 1,690 | 2,020 | 2,330 | 2,660 | 3,160 | 3,390 | 4,120 | 4,840 | 6,460 | 7,890 | 9,640 | 11,790 | |
| 15・16 | 1,860 | 2,260 | 2,670 | 3,070 | 3,820 | 4,220 | 4,700 | 5,210 | 6,980 | 8,550 | 10,050 | 11,820 | |
| 18・20 | 1,950 | 2,390 | 2,840 | 3,290 | 4,080 | 4,500 | 5,050 | 5,600 | 7,960 | 9,270 | 11,400 | 13,420 | |
| 25 | 2,030 | 2,540 | 3,060 | 3,560 | 4,560 | 5,090 | 5,760 | 6,430 | 8,610 | 10,660 | 13,190 | 16,330 | |
| 30 | 2,160 | 2,770 | 3,350 | 3,920 | 5,060 | 5,680 | 6,390 | 7,120 | 9,670 | 11,990 | 14,910 | 17,340 | |
| 35 | 2,660 | 3,230 | 3,780 | 4,330 | 5,440 | 6,550 | 7,810 | 9,080 | 11,930 | 14,450 | 16,980 | 20,820 | |
| 40 | 3,140 | 3,980 | 4,780 | 5,570 | 6,700 | 7,810 | 9,410 | 10,980 | 14,540 | 17,700 | 20,870 | 25,690 | |
| 50 | － | 4,890 | 5,960 | 7,020 | 8,730 | 10,430 | 12,630 | 14,830 | 20,010 | 24,550 | 29,070 | 35,920 | |
| RSFJQ | 6 | 2,220 | 2,270 | 2,310 | 2,360 | 2,480 | 2,770 | 2,900 | － | － | － | － | － |
| 8 | 2,220 | 2,270 | 2,390 | 2,510 | 2,630 | 2,920 | 3,200 | ||||||
| 10 | 2,220 | 2,280 | 2,460 | 2,570 | 2,950 | 3,240 | 3,530 | ||||||
| 12 | 2,240 | 2,450 | 2,590 | 2,710 | 3,150 | 3,610 | 4,060 | ||||||
| 13 | 2,240 | 2,450 | 2,590 | 2,710 | 3,150 | 3,610 | 4,060 | ||||||
| 15 | 2,240 | 2,460 | 2,800 | 3,020 | 3,630 | 4,250 | 4,850 | ||||||
| 16 | 2,240 | 2,460 | 2,800 | 3,020 | 3,630 | 4,250 | 4,850 | ||||||
| 18 | 2,440 | 2,810 | 3,170 | 3,550 | 4,330 | 5,120 | 5,910 | ||||||
| 20 | 2,440 | 2,810 | 3,170 | 3,550 | 4,330 | 5,120 | 5,910 | ||||||
| 25 | 2,760 | 3,470 | 4,000 | 4,700 | 5,610 | 6,890 | 8,010 | ||||||
| 30 | 2,950 | 3,980 | 4,820 | 5,360 | 7,010 | 8,040 | 9,560 | ||||||
| RSSFJQ | 6 | 2,350 | 2,470 | 2,570 | 2,690 | 2,810 | 3,090 | 3,310 | － | － | － | － | － |
| 8 | 2,390 | 2,530 | 2,750 | 2,810 | 3,100 | 3,380 | 3,820 | ||||||
| 10 | 2,430 | 2,580 | 2,790 | 2,940 | 3,400 | 3,660 | 4,120 | ||||||
| 12 | 2,480 | 2,780 | 2,950 | 3,290 | 3,800 | 4,260 | 4,970 | ||||||
| 13 | 2,480 | 2,780 | 2,950 | 3,290 | 3,800 | 4,260 | 4,970 | ||||||
| 15 | 2,570 | 2,950 | 3,480 | 3,860 | 4,700 | 5,420 | 6,130 | ||||||
| 16 | 2,570 | 2,950 | 3,480 | 3,860 | 4,700 | 5,420 | 6,130 | ||||||
| 18 | 2,840 | 3,380 | 3,940 | 4,500 | 5,530 | 6,420 | 7,330 | ||||||
| 20 | 2,840 | 3,380 | 3,940 | 4,500 | 5,530 | 6,420 | 7,330 | ||||||
| 25 | 3,160 | 4,070 | 4,800 | 5,700 | 6,920 | 8,340 | 9,570 | ||||||
| 30 | 3,400 | 4,660 | 5,730 | 6,490 | 8,510 | 9,700 | 11,330 | ||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1500 |
| PSGJQ | 6 | 1,190 | 1,480 | 2,130 | 2,550 | 3,550 | 4,280 | － | － |
| 8 | 1,190 | 1,500 | 2,190 | 2,630 | 3,630 | 4,380 | 5,220 | － | |
| 10 | 1,200 | 1,510 | 2,250 | 2,660 | 3,730 | 4,570 | 5,430 | － | |
| 12・13 | 1,310 | 1,690 | 2,390 | 2,770 | 4,070 | 5,060 | 5,650 | 6,440 | |
| 15・16 | 1,320 | 1,700 | 2,420 | 2,790 | 4,340 | 5,330 | 5,820 | 6,620 | |
| 18・20 | 1,340 | 1,740 | 2,550 | 3,050 | 4,430 | 5,460 | 6,060 | 6,880 | |
| 25 | 1,690 | 1,920 | 2,670 | 3,180 | 4,820 | 5,720 | 6,940 | 7,830 | |
| 30 | 1,730 | 2,000 | 2,740 | 3,340 | 4,980 | 5,900 | 7,170 | 8,100 | |
| 35 | 2,110 | 2,460 | 3,330 | 4,220 | 6,360 | 7,310 | 8,610 | 10,460 | |
| 40 | 2,250 | 2,680 | 3,790 | 4,890 | 7,050 | 8,140 | 9,400 | 11,450 | |
| 50 | 2,480 | 3,000 | 4,310 | 5,610 | 7,820 | 9,060 | 10,500 | 12,800 | |
| PSSGJQ | 6 | 1,580 | 1,970 | 2,810 | 3,530 | 4,760 | 5,800 | － | － |
| 8 | 1,810 | 2,270 | 3,400 | 3,980 | 4,850 | 6,010 | 7,460 | － | |
| 10 | 1,820 | 2,290 | 3,500 | 4,060 | 5,000 | 6,280 | 7,920 | － | |
| 12・13 | 1,860 | 2,380 | 3,690 | 4,350 | 6,600 | 7,730 | 9,020 | 10,540 | |
| 15・16 | 1,870 | 2,400 | 3,740 | 4,410 | 6,730 | 7,910 | 9,270 | 11,060 | |
| 18・20 | 1,910 | 2,460 | 3,860 | 4,630 | 7,000 | 8,210 | 9,470 | 11,220 | |
| 25 | 2,250 | 2,840 | 4,100 | 5,020 | 7,480 | 8,890 | 9,880 | 12,750 | |
| 30 | 2,360 | 3,010 | 4,350 | 5,380 | 8,070 | 9,670 | 12,310 | 15,810 | |
| 35 | 2,960 | 3,890 | 5,750 | 7,910 | 10,360 | 12,520 | 14,670 | 19,690 | |
| 40 | 3,660 | 5,050 | 6,940 | 9,700 | 12,830 | 15,580 | 18,330 | 22,530 | |
| 50 | 4,920 | 7,210 | 10,980 | 15,700 | 21,150 | 25,990 | 30,810 | 38,100 | |
■ストレート片端溝
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 | L501 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1500 |
| SFJS | 6 | 690 | 780 | 870 | 960 | 1,190 | 1,330 | 1,520 | 1,710 | 2,110 | 2,600 | － | － |
| 8 | 690 | 790 | 870 | 970 | 1,210 | 1,340 | 1,560 | 1,760 | 2,170 | 2,690 | 3,330 | － | |
| 10 | 700 | 800 | 890 | 990 | 1,230 | 1,390 | 1,600 | 1,810 | 2,250 | 2,800 | 3,510 | － | |
| 12・13 | 720 | 840 | 950 | 1,040 | 1,310 | 1,470 | 1,710 | 1,940 | 3,010 | 3,490 | 4,040 | 4,690 | |
| 15・16 | 740 | 850 | 950 | 1,060 | 1,330 | 1,510 | 1,740 | 1,980 | 3,070 | 3,560 | 4,170 | 4,880 | |
| 18・20 | 750 | 860 | 980 | 1,090 | 1,390 | 1,580 | 1,830 | 2,090 | 3,190 | 3,710 | 4,230 | 4,970 | |
| 25 | 800 | 950 | 1,100 | 1,240 | 1,610 | 1,850 | 2,180 | 2,500 | 3,740 | 4,400 | 5,060 | 5,830 | |
| 30 | 840 | 1,020 | 1,180 | 1,340 | 1,760 | 2,020 | 2,390 | 2,770 | 4,100 | 4,860 | 6,350 | 7,810 | |
| 35 | 1,370 | 1,590 | 1,740 | 1,920 | 2,340 | 2,760 | 3,190 | 3,620 | 5,000 | 5,850 | 6,810 | 8,370 | |
| 40 | 1,450 | 1,710 | 1,930 | 2,140 | 2,680 | 3,210 | 3,750 | 4,280 | 5,910 | 7,010 | 8,040 | 9,790 | |
| 50 | － | 2,030 | 2,320 | 2,600 | 3,310 | 4,010 | 4,730 | 5,440 | 7,400 | 8,850 | 10,230 | 12,480 | |
| SSFJS | 6 | 830 | 980 | 1,130 | 1,280 | 1,520 | 1,650 | 1,930 | 2,220 | 2,810 | 3,580 | － | － |
| 8 | 870 | 1,050 | 1,230 | 1,410 | 1,680 | 1,810 | 2,180 | 2,580 | 3,280 | 4,160 | 5,280 | － | |
| 10 | 870 | 1,050 | 1,230 | 1,410 | 1,680 | 1,810 | 2,180 | 2,580 | 3,280 | 4,160 | 5,280 | － | |
| 12・13 | 970 | 1,180 | 1,410 | 1,620 | 1,960 | 2,120 | 2,610 | 3,110 | 4,200 | 5,180 | 6,380 | 7,880 | |
| 15・16 | 1,070 | 1,340 | 1,620 | 1,900 | 2,400 | 2,680 | 3,020 | 3,350 | 4,570 | 5,630 | 6,650 | 7,850 | |
| 18・20 | 1,140 | 1,430 | 1,740 | 2,050 | 2,590 | 2,870 | 3,240 | 3,620 | 5,230 | 6,120 | 7,570 | 8,950 | |
| 25 | 1,200 | 1,550 | 1,900 | 2,240 | 2,920 | 3,300 | 3,740 | 4,180 | 5,680 | 7,080 | 8,800 | 10,940 | |
| 30 | 1,290 | 1,700 | 2,090 | 2,480 | 3,260 | 3,680 | 4,170 | 4,650 | 6,390 | 7,980 | 9,960 | 12,330 | |
| 35 | 1,790 | 2,180 | 2,550 | 2,920 | 3,660 | 4,400 | 5,260 | 6,110 | 8,020 | 9,720 | 11,430 | 14,030 | |
| 40 | 2,120 | 2,700 | 3,230 | 3,780 | 4,540 | 5,290 | 6,370 | 7,440 | 9,870 | 12,010 | 14,160 | 17,450 | |
| 50 | － | 3,350 | 4,080 | 4,810 | 5,960 | 7,120 | 8,620 | 10,120 | 13,650 | 16,750 | 19,820 | 24,500 | |
| PSFJS | 6 | 750 | 860 | 970 | 1,080 | 1,340 | 1,510 | 1,760 | 2,010 | 2,490 | 3,100 | － | － |
| 8 | 760 | 860 | 990 | 1,090 | 1,380 | 1,540 | 1,810 | 2,070 | 2,560 | 3,180 | 3,960 | － | |
| 10 | 770 | 870 | 1,000 | 1,110 | 1,420 | 1,600 | 1,850 | 2,100 | 2,650 | 3,340 | 4,220 | － | |
| 12・13 | 790 | 910 | 1,050 | 1,180 | 1,510 | 1,700 | 2,000 | 2,280 | 3,600 | 4,180 | 4,850 | 5,640 | |
| 15・16 | 800 | 920 | 1,060 | 1,200 | 1,530 | 1,730 | 2,030 | 2,330 | 3,680 | 4,280 | 5,040 | 5,930 | |
| 18・20 | 820 | 960 | 1,090 | 1,240 | 1,600 | 1,810 | 2,140 | 2,470 | 3,830 | 4,460 | 5,110 | 6,030 | |
| 25 | 870 | 1,070 | 1,250 | 1,430 | 1,890 | 2,160 | 2,560 | 2,960 | 4,500 | 5,310 | 6,150 | 7,130 | |
| 30 | 920 | 1,140 | 1,340 | 1,550 | 2,080 | 2,370 | 2,850 | 3,310 | 4,950 | 5,890 | 7,740 | 9,540 | |
| 35 | 1,430 | 1,690 | 1,890 | 2,090 | 2,590 | 3,090 | 3,600 | 4,120 | 5,780 | 6,790 | 8,270 | 10,080 | |
| 40 | 1,560 | 1,840 | 2,100 | 2,350 | 2,990 | 3,630 | 4,270 | 4,900 | 6,860 | 8,170 | 9,400 | 11,490 | |
| 50 | － | 2,190 | 2,540 | 2,880 | 3,730 | 4,580 | 5,440 | 6,290 | 8,650 | 10,370 | 12,020 | 14,730 | |
| PSSFJS | 6 | 970 | 1,200 | 1,430 | 1,640 | 2,010 | 2,180 | 2,270 | 2,350 | 3,020 | 3,900 | － | － |
| 8 | 1,040 | 1,290 | 1,540 | 1,810 | 2,210 | 2,400 | 2,980 | 3,550 | 4,560 | 5,860 | 7,540 | － | |
| 10 | 1,040 | 1,290 | 1,540 | 1,810 | 2,210 | 2,400 | 2,980 | 3,550 | 4,560 | 5,860 | 7,540 | － | |
| 12・13 | 1,170 | 1,490 | 1,810 | 2,130 | 2,640 | 2,870 | 3,590 | 4,320 | 5,930 | 7,360 | 9,140 | 11,340 | |
| 15・16 | 1,330 | 1,730 | 2,140 | 2,540 | 3,300 | 3,700 | 4,180 | 4,680 | 6,460 | 8,020 | 9,520 | 11,310 | |
| 18・20 | 1,430 | 1,870 | 2,310 | 2,760 | 3,560 | 3,980 | 4,530 | 5,070 | 7,430 | 8,750 | 10,880 | 12,930 | |
| 25 | 1,500 | 2,020 | 2,530 | 3,030 | 4,030 | 4,570 | 5,240 | 5,900 | 8,090 | 10,130 | 12,660 | 15,830 | |
| 30 | 1,640 | 2,250 | 2,820 | 3,390 | 4,540 | 5,160 | 5,870 | 6,590 | 9,150 | 11,470 | 14,390 | 17,860 | |
| 35 | 2,130 | 2,710 | 3,260 | 3,800 | 4,910 | 6,030 | 7,290 | 8,560 | 11,400 | 13,920 | 16,450 | 20,300 | |
| 40 | 2,610 | 3,450 | 4,250 | 5,040 | 6,170 | 7,290 | 8,880 | 10,460 | 14,020 | 17,180 | 20,350 | 25,170 | |
| 50 | － | 4,370 | 5,440 | 6,500 | 8,200 | 9,900 | 12,110 | 14,300 | 19,490 | 24,020 | 28,550 | 35,400 | |
| RSFJS | 6 | 1,690 | 1,740 | 1,790 | 1,840 | 1,950 | 2,250 | 2,370 | － | － | － | － | － |
| 8 | 1,690 | 1,740 | 1,870 | 1,980 | 2,100 | 2,390 | 2,680 | ||||||
| 10 | 1,690 | 1,750 | 1,930 | 2,000 | 2,430 | 2,720 | 3,000 | ||||||
| 12 | 1,710 | 1,920 | 1,960 | 2,180 | 2,630 | 3,090 | 3,540 | ||||||
| 13 | 1,710 | 1,920 | 1,960 | 2,180 | 2,630 | 3,090 | 3,540 | ||||||
| 15 | 1,710 | 1,930 | 2,280 | 2,500 | 3,110 | 3,730 | 4,330 | ||||||
| 16 | 1,710 | 1,930 | 2,280 | 2,500 | 3,110 | 3,730 | 4,330 | ||||||
| 18 | 1,910 | 2,290 | 2,650 | 3,020 | 3,800 | 4,600 | 5,390 | ||||||
| 20 | 1,910 | 2,290 | 2,650 | 3,020 | 3,800 | 4,600 | 5,390 | ||||||
| 25 | 2,240 | 2,940 | 3,480 | 4,180 | 5,080 | 6,360 | 7,490 | ||||||
| 30 | 2,430 | 3,450 | 4,290 | 4,830 | 6,490 | 7,520 | 9,030 | ||||||
| RSSFJS | 6 | 1,830 | 1,940 | 2,050 | 2,160 | 2,290 | 2,560 | 2,780 | － | － | － | － | － |
| 8 | 1,870 | 2,010 | 2,230 | 2,290 | 2,570 | 2,860 | 3,300 | ||||||
| 10 | 1,940 | 2,060 | 2,270 | 2,420 | 2,880 | 3,140 | 3,590 | ||||||
| 12 | 1,950 | 2,260 | 2,430 | 2,760 | 3,280 | 3,740 | 4,440 | ||||||
| 13 | 1,950 | 2,260 | 2,430 | 2,760 | 3,280 | 3,740 | 4,440 | ||||||
| 15 | 2,050 | 2,430 | 2,950 | 3,340 | 4,180 | 4,890 | 5,610 | ||||||
| 16 | 2,050 | 2,430 | 2,950 | 3,340 | 4,180 | 4,890 | 5,610 | ||||||
| 18 | 2,310 | 2,860 | 3,410 | 3,980 | 5,010 | 5,890 | 6,800 | ||||||
| 20 | 2,310 | 2,860 | 3,410 | 3,980 | 5,010 | 5,890 | 6,800 | ||||||
| 25 | 2,640 | 3,550 | 4,270 | 5,180 | 6,390 | 7,810 | 9,040 | ||||||
| 30 | 2,880 | 4,140 | 5,210 | 5,960 | 7,980 | 9,180 | 10,800 | ||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1500 |
| PSGJS | 6 | 660 | 960 | 1,610 | 2,030 | 3,020 | 3,760 | － | － |
| 8 | 660 | 980 | 1,670 | 2,100 | 3,110 | 3,850 | 4,690 | － | |
| 10 | 670 | 990 | 1,720 | 2,130 | 3,200 | 4,040 | 4,900 | － | |
| 12・13 | 790 | 1,170 | 1,870 | 2,250 | 3,550 | 4,540 | 5,120 | 5,910 | |
| 15・16 | 800 | 1,180 | 1,890 | 2,270 | 3,810 | 4,810 | 5,290 | 6,090 | |
| 18・20 | 820 | 1,220 | 2,030 | 2,520 | 3,910 | 4,940 | 5,530 | 6,350 | |
| 25 | 1,170 | 1,400 | 2,140 | 2,660 | 4,290 | 5,200 | 6,420 | 7,310 | |
| 30 | 1,210 | 1,470 | 2,220 | 2,810 | 4,450 | 5,380 | 6,650 | 7,570 | |
| 35 | 1,590 | 1,930 | 2,800 | 3,700 | 5,840 | 6,780 | 8,090 | 9,930 | |
| 40 | 1,720 | 2,150 | 3,270 | 4,370 | 6,520 | 7,610 | 8,870 | 10,920 | |
| 50 | 1,950 | 2,480 | 3,780 | 5,080 | 7,300 | 8,540 | 9,980 | 12,270 | |
| PSSGJS | 6 | 1,050 | 1,450 | 2,290 | 3,000 | 4,230 | 5,270 | － | － |
| 8 | 1,280 | 1,740 | 2,880 | 3,450 | 4,330 | 5,480 | 6,930 | － | |
| 10 | 1,290 | 1,760 | 2,970 | 3,540 | 4,470 | 5,750 | 7,390 | － | |
| 12・13 | 1,330 | 1,860 | 3,160 | 3,820 | 6,080 | 7,200 | 8,490 | 10,020 | |
| 15・16 | 1,340 | 1,880 | 3,210 | 3,890 | 6,210 | 7,380 | 8,750 | 10,530 | |
| 18・20 | 1,390 | 1,930 | 3,340 | 4,110 | 6,480 | 7,690 | 8,950 | 10,700 | |
| 25 | 1,720 | 2,310 | 3,570 | 4,490 | 6,950 | 8,370 | 9,360 | 12,220 | |
| 30 | 1,840 | 2,490 | 3,820 | 4,850 | 7,550 | 9,150 | 11,780 | 15,290 | |
| 35 | 2,440 | 3,360 | 5,230 | 7,380 | 9,840 | 11,990 | 14,140 | 19,160 | |
| 40 | 3,140 | 4,530 | 6,420 | 9,180 | 12,310 | 15,060 | 17,810 | 22,010 | |
| 50 | 4,400 | 6,690 | 10,460 | 15,170 | 20,620 | 25,460 | 30,280 | 37,580 | |
■片端めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 | L501 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1500 |
| SFTS | 6 | 830 | 1,000 | 1,140 | 1,300 | 1,520 | 1,620 | 1,890 | 2,160 | 2,700 | 3,370 | － | － |
| 8 | 820 | 970 | 1,110 | 1,250 | 1,480 | 1,580 | 1,850 | 2,100 | 2,610 | 3,270 | 4,080 | － | |
| 10 | 830 | 980 | 1,120 | 1,270 | 1,500 | 1,600 | 1,810 | 2,010 | 2,490 | 3,100 | 3,860 | － | |
| 12・13 | 840 | 1,000 | 1,160 | 1,310 | 1,540 | 1,660 | 1,870 | 2,090 | 3,050 | 3,480 | 3,970 | 4,540 | |
| 15・16 | 860 | 1,030 | 1,190 | 1,350 | 1,620 | 1,750 | 1,970 | 2,180 | 3,180 | 3,630 | 4,260 | 5,010 | |
| 18・20 | 870 | 1,050 | 1,230 | 1,400 | 1,670 | 1,800 | 2,040 | 2,280 | 3,300 | 3,790 | 4,260 | 5,010 | |
| 25 | 920 | 1,140 | 1,330 | 1,540 | 1,890 | 2,060 | 2,360 | 2,670 | 3,800 | 4,430 | 5,040 | 5,730 | |
| 30 | 960 | 1,200 | 1,430 | 1,640 | 2,030 | 2,230 | 2,570 | 2,930 | 4,170 | 4,850 | 5,590 | 6,850 | |
| 35 | 1,890 | 2,070 | 2,240 | 2,420 | 2,840 | 3,240 | 3,680 | 4,110 | 5,480 | 6,320 | 7,170 | 8,570 | |
| 40 | 1,970 | 2,210 | 2,420 | 2,630 | 3,160 | 3,700 | 4,230 | 4,770 | 6,380 | 7,490 | 8,510 | 10,240 | |
| 50 | － | 2,570 | 2,870 | 3,150 | 3,850 | 4,550 | 5,270 | 5,970 | 7,940 | 9,380 | 10,750 | 13,010 | |
| SSFTS | 6 | 1,070 | 1,330 | 1,610 | 1,880 | 2,240 | 2,370 | 2,850 | 3,310 | 4,250 | 5,470 | － | － |
| 8 | 1,050 | 1,300 | 1,560 | 1,820 | 2,180 | 2,330 | 2,780 | 3,220 | 4,140 | 5,310 | 6,830 | － | |
| 10 | 1,050 | 1,300 | 1,560 | 1,820 | 2,180 | 2,330 | 2,720 | 3,130 | 3,980 | 5,070 | 6,470 | － | |
| 12・13 | 1,100 | 1,410 | 1,690 | 1,980 | 2,400 | 2,600 | 3,100 | 3,580 | 4,680 | 5,680 | 6,900 | 8,380 | |
| 15・16 | 1,250 | 1,620 | 1,970 | 2,340 | 2,970 | 3,310 | 3,630 | 3,970 | 5,180 | 6,260 | 7,400 | 8,760 | |
| 18・20 | 1,420 | 1,850 | 2,280 | 2,730 | 3,290 | 3,510 | 3,870 | 4,240 | 5,850 | 6,710 | 8,150 | 9,640 | |
| 25 | 1,400 | 1,870 | 2,310 | 2,760 | 3,610 | 4,060 | 4,520 | 4,970 | 6,490 | 7,840 | 9,560 | 11,640 | |
| 30 | 1,490 | 2,020 | 2,510 | 3,000 | 3,950 | 4,450 | 4,950 | 5,450 | 7,200 | 8,800 | 10,730 | 13,280 | |
| 35 | 2,280 | 2,680 | 3,050 | 3,410 | 4,150 | 4,890 | 5,750 | 6,600 | 8,520 | 10,220 | 11,930 | 14,520 | |
| 40 | 2,610 | 3,190 | 3,730 | 4,270 | 5,030 | 5,790 | 6,870 | 7,940 | 10,360 | 12,510 | 14,660 | 17,930 | |
| 50 | － | 3,900 | 4,630 | 5,360 | 6,510 | 7,670 | 9,170 | 10,660 | 14,190 | 17,270 | 20,350 | 25,010 | |
| PSFTS | 6 | 910 | 1,120 | 1,320 | 1,510 | 1,790 | 1,900 | 2,260 | 2,590 | 3,290 | 4,170 | － | － |
| 8 | 930 | 1,130 | 1,330 | 1,530 | 1,840 | 1,970 | 2,330 | 2,700 | 3,410 | 4,320 | 5,460 | － | |
| 10 | 950 | 1,140 | 1,350 | 1,560 | 1,860 | 2,000 | 2,280 | 2,560 | 3,230 | 4,080 | 5,170 | － | |
| 12・13 | 960 | 1,170 | 1,390 | 1,600 | 1,930 | 2,090 | 2,370 | 2,670 | 3,990 | 4,580 | 5,260 | 6,050 | |
| 15・16 | 990 | 1,230 | 1,450 | 1,680 | 2,030 | 2,180 | 2,520 | 2,840 | 4,170 | 4,830 | 5,680 | 6,690 | |
| 18・20 | 1,000 | 1,240 | 1,480 | 1,710 | 2,090 | 2,280 | 2,610 | 2,940 | 4,340 | 5,010 | 5,680 | 6,690 | |
| 25 | 1,070 | 1,350 | 1,640 | 1,920 | 2,390 | 2,640 | 3,050 | 3,480 | 5,050 | 5,890 | 6,730 | 7,700 | |
| 30 | 1,120 | 1,440 | 1,750 | 2,060 | 2,590 | 2,870 | 3,350 | 3,830 | 5,520 | 6,470 | 7,470 | 9,220 | |
| 35 | 1,950 | 2,170 | 2,370 | 2,570 | 3,080 | 3,570 | 4,080 | 4,600 | 6,250 | 7,260 | 8,730 | 10,520 | |
| 40 | 2,060 | 2,330 | 2,590 | 2,850 | 3,490 | 4,130 | 4,770 | 5,400 | 7,350 | 8,660 | 9,890 | 11,970 | |
| 50 | － | 2,740 | 3,090 | 3,420 | 4,270 | 5,110 | 5,970 | 6,840 | 9,190 | 10,910 | 12,560 | 15,270 | |
| PSSFTS | 6 | 1,330 | 1,720 | 2,120 | 2,530 | 3,030 | 3,240 | 3,940 | 4,610 | 5,960 | 7,720 | － | － |
| 8 | 1,280 | 1,670 | 2,040 | 2,430 | 2,940 | 3,170 | 3,750 | 4,330 | 5,600 | 7,250 | 9,390 | － | |
| 10 | 1,280 | 1,670 | 2,040 | 2,430 | 2,940 | 3,170 | 3,750 | 4,330 | 5,600 | 7,250 | 9,390 | － | |
| 12・13 | 1,380 | 1,810 | 2,230 | 2,660 | 3,290 | 3,560 | 4,280 | 5,010 | 6,630 | 8,090 | 9,870 | 12,050 | |
| 15・16 | 1,600 | 2,120 | 2,660 | 3,200 | 4,140 | 4,620 | 5,090 | 5,580 | 7,360 | 8,950 | 10,640 | 12,650 | |
| 18・20 | 1,820 | 2,470 | 3,120 | 3,760 | 4,570 | 4,910 | 5,450 | 5,990 | 8,350 | 9,610 | 11,730 | 13,950 | |
| 25 | 1,810 | 2,500 | 3,160 | 3,810 | 5,060 | 5,720 | 6,380 | 7,050 | 9,280 | 11,280 | 13,810 | 16,920 | |
| 30 | 1,940 | 2,710 | 3,430 | 4,170 | 5,550 | 6,300 | 7,020 | 7,760 | 10,340 | 12,660 | 15,510 | 19,270 | |
| 35 | 2,630 | 3,200 | 3,750 | 4,370 | 5,700 | 6,600 | 7,790 | 9,050 | 11,900 | 14,420 | 16,950 | 20,790 | |
| 40 | 3,110 | 3,950 | 4,750 | 5,540 | 6,670 | 7,780 | 9,380 | 10,950 | 14,510 | 17,670 | 20,840 | 25,660 | |
| 50 | － | 4,910 | 5,990 | 7,050 | 8,750 | 10,440 | 12,640 | 14,840 | 20,020 | 24,560 | 29,070 | 35,920 | |
| RSFTS | 6 | 1,640 | 1,720 | 1,820 | 2,020 | 2,140 | 2,450 | 2,650 | 3,190 | 3,620 | 4,480 | － | － |
| 8 | 1,790 | 1,890 | 1,950 | 2,120 | 2,330 | 2,630 | 2,970 | 3,410 | 4,110 | 5,000 | |||
| 10 | 1,790 | 1,890 | 2,120 | 2,230 | 2,650 | 2,950 | 3,290 | 3,910 | 4,500 | 5,580 | |||
| 12 | 1,810 | 2,070 | 2,260 | 2,420 | 2,860 | 3,330 | 3,780 | 4,420 | 5,420 | 6,370 | |||
| 13 | 1,810 | 2,070 | 2,260 | 2,420 | 2,860 | 3,330 | 3,780 | 4,420 | 5,420 | 6,370 | |||
| 15 | 1,820 | 2,080 | 2,470 | 2,740 | 3,350 | 3,990 | 4,600 | 5,470 | 6,220 | 7,330 | |||
| 16 | 1,820 | 2,080 | 2,470 | 2,740 | 3,350 | 3,990 | 4,600 | 5,470 | 6,220 | 7,330 | |||
| 18 | 2,030 | 2,460 | 2,860 | 3,290 | 4,050 | 4,870 | 5,660 | 6,370 | 7,730 | 9,160 | |||
| 20 | 2,030 | 2,460 | 2,860 | 3,290 | 4,050 | 4,870 | 5,660 | 6,370 | 7,730 | 9,160 | |||
| 25 | 2,350 | 3,120 | 3,690 | 4,460 | 5,370 | 6,650 | 7,780 | 9,030 | 10,950 | 13,290 | |||
| 30 | 2,540 | 3,630 | 4,530 | 5,100 | 6,770 | 7,820 | 9,350 | 11,740 | 14,370 | 17,440 | |||
| RSSFTS | 6 | 1,960 | 2,140 | 2,360 | 2,700 | 2,960 | 3,310 | 3,710 | 4,340 | 5,360 | 6,800 | － | － |
| 8 | 2,020 | 2,230 | 2,400 | 2,780 | 3,030 | 3,380 | 3,910 | 4,540 | 5,630 | 7,050 | |||
| 10 | 2,040 | 2,260 | 2,560 | 3,020 | 3,330 | 3,690 | 4,200 | 5,030 | 6,000 | 7,550 | |||
| 12 | 2,070 | 2,480 | 2,690 | 3,300 | 3,720 | 4,270 | 5,010 | 5,910 | 7,060 | 8,580 | |||
| 13 | 2,070 | 2,480 | 2,690 | 3,300 | 3,720 | 4,270 | 5,010 | 5,910 | 7,060 | 8,580 | |||
| 15 | 2,210 | 2,670 | 3,260 | 3,730 | 4,700 | 5,540 | 6,260 | 7,260 | 8,210 | 9,950 | |||
| 16 | 2,210 | 2,670 | 3,260 | 3,730 | 4,700 | 5,540 | 6,260 | 7,260 | 8,210 | 9,950 | |||
| 18 | 2,570 | 3,260 | 3,910 | 4,620 | 5,670 | 6,580 | 7,500 | 8,340 | 10,280 | 12,080 | |||
| 20 | 2,570 | 3,260 | 3,910 | 4,620 | 5,670 | 6,580 | 7,500 | 8,340 | 10,280 | 12,080 | |||
| 25 | 2,820 | 3,840 | 4,660 | 5,680 | 7,090 | 8,650 | 9,930 | 11,330 | 13,640 | 16,710 | |||
| 30 | 3,080 | 4,450 | 5,610 | 6,470 | 8,690 | 10,050 | 11,720 | 14,260 | 17,410 | 21,390 | |||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1496 |
| PSGTS | 6 | 780 | 1,310 | 2,130 | 2,260 | 3,710 | 3,890 | － | － |
| 8 | 790 | 1,320 | 2,230 | 2,290 | 3,760 | 3,940 | 4,340 | － | |
| 10 | 800 | 1,340 | 2,260 | 2,390 | 3,870 | 4,070 | 4,470 | － | |
| 12・13 | 960 | 1,530 | 2,380 | 2,730 | 4,560 | 4,780 | 5,260 | 5,730 | |
| 15・16 | 990 | 1,610 | 2,500 | 2,810 | 4,700 | 4,940 | 5,430 | 5,920 | |
| 18・20 | 990 | 1,650 | 2,660 | 3,050 | 4,920 | 5,160 | 5,650 | 6,150 | |
| 25 | 1,610 | 1,810 | 2,900 | 3,210 | 5,300 | 6,430 | 7,230 | 8,030 | |
| 30 | 1,650 | 1,880 | 2,970 | 3,300 | 5,450 | 6,590 | 7,420 | 8,240 | |
| 35 | 2,120 | 2,480 | 3,410 | 4,180 | 6,600 | 7,530 | 8,600 | 10,530 | |
| 40 | 2,260 | 2,700 | 3,750 | 4,840 | 7,220 | 8,300 | 9,280 | 11,380 | |
| 50 | 2,510 | 3,030 | 4,340 | 5,650 | 7,880 | 9,060 | 10,160 | 12,460 | |
| PSSGTS | 6 | 1,280 | 1,980 | 3,030 | 3,840 | 5,600 | 7,090 | － | － |
| 8 | 1,580 | 2,350 | 3,840 | 4,460 | 5,760 | 7,430 | 8,660 | － | |
| 10 | 1,600 | 2,390 | 3,890 | 4,530 | 5,850 | 7,540 | 8,780 | － | |
| 12・13 | 1,610 | 2,450 | 4,040 | 4,650 | 6,430 | 7,890 | 9,210 | 10,740 | |
| 15・16 | 1,670 | 2,560 | 4,240 | 4,820 | 7,050 | 8,330 | 9,800 | 11,350 | |
| 18・20 | 1,680 | 2,610 | 4,370 | 5,010 | 7,330 | 8,630 | 10,150 | 11,880 | |
| 25 | 2,030 | 2,880 | 4,540 | 5,340 | 8,090 | 9,580 | 11,140 | 13,200 | |
| 30 | 2,250 | 3,090 | 4,700 | 5,650 | 8,770 | 10,400 | 12,210 | 15,840 | |
| 35 | 2,990 | 3,950 | 6,130 | 7,840 | 10,970 | 12,450 | 15,550 | 20,110 | |
| 40 | 3,720 | 4,990 | 6,880 | 9,640 | 12,760 | 15,510 | 18,260 | 22,460 | |
| 50 | 4,910 | 7,200 | 10,960 | 15,680 | 21,130 | 25,960 | 30,780 | 38,060 | |
■片端おねじ
■片端おねじ・軸径同寸
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]片端おねじ・軸径同寸タイプは＊印サイズのみ
■片端おねじ・軸径同寸
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 | L501 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1498 |
| SFNS SFQS | ＊6 | 950 | 1,160 | 1,350 | 1,580 | 1,810 | 1,900 | 2,250 | 2,580 | 3,240 | 4,080 | － | － |
| ＊8 | 960 | 1,170 | 1,400 | 1,610 | 1,830 | 1,900 | 2,100 | 2,300 | 2,890 | 3,630 | 4,580 | － | |
| ＊10 | 960 | 1,170 | 1,400 | 1,610 | 1,830 | 1,900 | 2,100 | 2,300 | 2,890 | 3,630 | 4,580 | － | |
| ＊12・13 | 970 | 1,200 | 1,430 | 1,640 | 1,890 | 1,960 | 2,180 | 2,380 | 3,340 | 3,780 | 4,280 | 4,860 | |
| 15・＊16 | 1,260 | 1,640 | 2,010 | 2,370 | 2,640 | 2,660 | 2,880 | 3,120 | 4,100 | 4,560 | 5,080 | 5,670 | |
| 18・＊20 | 1,280 | 1,660 | 2,040 | 2,420 | 2,690 | 2,710 | 2,950 | 3,200 | 4,220 | 4,700 | 5,180 | 5,790 | |
| 25 | 1,330 | 1,750 | 2,160 | 2,560 | 2,910 | 2,960 | 3,290 | 3,590 | 4,740 | 5,330 | 5,950 | 6,650 | |
| ＊30 | 1,380 | 1,810 | 2,240 | 2,660 | 3,050 | 3,140 | 3,500 | 3,840 | 5,080 | 5,780 | 6,440 | 7,930 | |
| 35 | 1,910 | 2,090 | 2,350 | 2,720 | 3,140 | 3,360 | 3,950 | 4,530 | 5,950 | 7,100 | 8,240 | 10,030 | |
| 40 | 2,000 | 2,220 | 2,510 | 2,910 | 3,390 | 3,770 | 4,310 | 4,960 | 6,520 | 7,800 | 9,070 | 11,060 | |
| 50 | 2,720 | 2,720 | 3,010 | 3,340 | 4,000 | 4,690 | 5,410 | 6,120 | 8,090 | 9,520 | 10,900 | 13,160 | |
| SSFNS SSFQS | ＊6 | 1,120 | 1,430 | 1,710 | 2,020 | 2,550 | 2,820 | 3,400 | 3,980 | 5,150 | 6,660 | － | － |
| ＊8 | 1,170 | 1,480 | 1,810 | 2,110 | 2,550 | 2,740 | 3,330 | 3,940 | 5,080 | 6,560 | 8,480 | － | |
| ＊10 | 1,170 | 1,480 | 1,810 | 2,110 | 2,550 | 2,740 | 3,330 | 3,940 | 5,080 | 6,560 | 8,480 | － | |
| ＊12・13 | 1,250 | 1,620 | 1,970 | 2,340 | 2,750 | 2,890 | 3,470 | 4,040 | 5,210 | 6,710 | 8,650 | 11,160 | |
| 15・＊16 | 1,350 | 1,770 | 2,180 | 2,610 | 2,950 | 3,030 | 3,640 | 4,260 | 5,490 | 6,760 | 8,000 | 9,470 | |
| 18・＊20 | 1,510 | 2,020 | 2,510 | 3,000 | 3,380 | 3,430 | 4,120 | 4,800 | 6,160 | 7,540 | 8,880 | 10,520 | |
| 25 | 1,600 | 2,120 | 2,660 | 3,190 | 3,610 | 3,690 | 4,450 | 5,230 | 6,760 | 8,310 | 9,870 | 11,740 | |
| ＊30 | 1,680 | 2,280 | 2,850 | 3,420 | 3,930 | 4,040 | 4,920 | 5,820 | 7,570 | 9,290 | 11,060 | 13,680 | |
| 35 | 2,350 | 2,750 | 3,120 | 3,580 | 4,220 | 4,970 | 5,830 | 6,680 | 8,590 | 10,290 | 12,000 | 14,600 | |
| 40 | 2,690 | 3,270 | 3,800 | 4,350 | 5,100 | 5,860 | 6,930 | 8,010 | 10,430 | 12,580 | 14,720 | 18,010 | |
| 50 | 4,040 | 4,040 | 4,780 | 5,500 | 6,660 | 7,810 | 9,310 | 10,800 | 14,330 | 17,420 | 20,500 | 25,170 | |
| PSFNS PSFQS | ＊6 | 1,080 | 1,350 | 1,630 | 1,910 | 2,250 | 2,360 | 2,820 | 3,280 | 4,210 | 5,420 | － | － |
| ＊8 | 1,070 | 1,340 | 1,620 | 1,900 | 2,300 | 2,480 | 2,970 | 3,470 | 4,450 | 5,720 | 7,360 | － | |
| ＊10 | 1,070 | 1,340 | 1,620 | 1,900 | 2,280 | 2,430 | 2,940 | 3,470 | 4,440 | 5,700 | 7,330 | － | |
| ＊12・13 | 1,140 | 1,460 | 1,760 | 2,090 | 2,450 | 2,560 | 3,050 | 3,550 | 4,550 | 5,850 | 7,530 | 9,690 | |
| 15・＊16 | 1,250 | 1,610 | 1,970 | 2,330 | 2,610 | 2,670 | 3,210 | 3,730 | 4,790 | 5,870 | 6,950 | 8,230 | |
| 18・＊20 | 1,380 | 1,810 | 2,230 | 2,660 | 2,970 | 3,020 | 3,610 | 4,190 | 5,380 | 6,530 | 7,700 | 9,120 | |
| 25 | 1,430 | 1,900 | 2,350 | 2,800 | 3,180 | 3,240 | 3,900 | 4,560 | 5,870 | 7,190 | 8,550 | 10,160 | |
| ＊30 | 1,520 | 2,020 | 2,520 | 3,020 | 3,450 | 3,550 | 4,310 | 5,060 | 6,570 | 8,040 | 9,560 | 11,370 | |
| 35 | 1,970 | 2,190 | 2,550 | 2,950 | 3,420 | 3,680 | 4,340 | 4,990 | 6,600 | 7,890 | 9,350 | 11,390 | |
| 40 | 2,080 | 2,400 | 2,730 | 3,170 | 3,720 | 4,200 | 4,840 | 5,470 | 7,420 | 8,740 | 10,150 | 12,390 | |
| 50 | 2,890 | 2,890 | 3,230 | 3,640 | 4,420 | 5,270 | 6,130 | 6,980 | 9,350 | 11,060 | 12,720 | 15,410 | |
| PSSFNS PSSFQS | ＊6 | 1,400 | 1,840 | 2,280 | 2,700 | 3,500 | 3,900 | 4,740 | 5,590 | 7,310 | 9,570 | － | － |
| ＊8 | 1,460 | 1,930 | 2,390 | 2,870 | 3,560 | 3,890 | 4,840 | 5,790 | 7,560 | 9,880 | 12,920 | － | |
| ＊10 | 1,460 | 1,930 | 2,390 | 2,870 | 3,510 | 3,780 | 4,650 | 5,530 | 7,200 | 9,380 | 12,210 | － | |
| ＊12・13 | 1,600 | 2,120 | 2,660 | 3,190 | 3,790 | 3,990 | 4,830 | 5,680 | 7,400 | 9,610 | 12,470 | 16,200 | |
| 15・＊16 | 1,750 | 2,360 | 2,970 | 3,590 | 4,100 | 4,190 | 5,100 | 6,020 | 7,830 | 9,670 | 11,520 | 13,720 | |
| 18・＊20 | 1,980 | 2,700 | 3,430 | 4,160 | 4,730 | 4,800 | 5,800 | 6,800 | 8,820 | 10,800 | 12,800 | 15,260 | |
| 25 | 2,090 | 2,870 | 3,650 | 4,440 | 5,060 | 5,170 | 6,300 | 7,430 | 9,670 | 11,930 | 14,260 | 17,050 | |
| ＊30 | 2,230 | 3,090 | 3,940 | 4,790 | 5,510 | 5,680 | 6,990 | 8,300 | 10,880 | 13,410 | 15,980 | 19,860 | |
| 35 | 2,700 | 3,750 | 4,780 | 5,400 | 6,220 | 6,590 | 7,860 | 9,120 | 11,970 | 14,490 | 17,020 | 20,860 | |
| 40 | 3,180 | 4,020 | 4,820 | 5,610 | 6,730 | 7,850 | 9,440 | 11,030 | 14,580 | 17,750 | 20,920 | 25,730 | |
| 50 | 5,060 | 5,060 | 6,130 | 7,190 | 8,890 | 10,590 | 12,790 | 14,990 | 20,180 | 24,710 | 29,230 | 36,070 | |
| RSFNS [ ! ]RSFQS | ＊6 | 1,790 | 1,930 | 2,050 | 2,310 | 2,670 | 2,960 | 3,730 | － | － | － | － | － |
| ＊8 | 1,960 | 2,040 | 2,150 | 2,460 | 2,820 | 3,120 | 3,900 | ||||||
| ＊10 | 2,030 | 2,090 | 2,370 | 2,570 | 2,970 | 3,290 | 4,110 | ||||||
| ＊12 | 2,140 | 2,260 | 2,550 | 2,720 | 3,170 | 3,650 | 4,380 | ||||||
| 13 | 2,140 | 2,260 | 2,550 | 2,720 | 3,170 | 3,650 | 4,380 | ||||||
| 15 | 2,280 | 2,630 | 3,150 | 3,600 | 4,190 | 4,840 | 5,460 | ||||||
| ＊16 | 2,280 | 2,630 | 3,150 | 3,600 | 4,190 | 4,840 | 5,460 | ||||||
| 18 | 2,420 | 3,030 | 3,600 | 4,220 | 4,990 | 5,810 | 6,620 | ||||||
| ＊20 | 2,420 | 3,030 | 3,600 | 4,220 | 4,990 | 5,810 | 6,620 | ||||||
| 25 | 2,700 | 3,760 | 4,340 | 5,250 | 6,090 | 7,390 | 8,530 | ||||||
| ＊30 | 2,870 | 4,250 | 5,130 | 5,860 | 7,530 | 8,560 | 10,070 | ||||||
| RSSFNS [ ! ]RSSFQS | ＊6 | 2,070 | 2,210 | 2,510 | 2,750 | 3,110 | 3,520 | 4,370 | － | － | － | － | － |
| ＊8 | 2,130 | 2,260 | 2,560 | 2,910 | 3,300 | 3,710 | 4,600 | ||||||
| ＊10 | 2,240 | 2,400 | 2,780 | 3,050 | 3,700 | 4,130 | 4,830 | ||||||
| ＊12 | 2,320 | 2,680 | 2,940 | 3,420 | 4,030 | 4,580 | 5,410 | ||||||
| 13 | 2,320 | 2,680 | 2,940 | 3,420 | 4,030 | 4,580 | 5,410 | ||||||
| 15 | 2,500 | 2,760 | 3,330 | 3,840 | 4,500 | 5,220 | 6,230 | ||||||
| ＊16 | 2,500 | 2,760 | 3,330 | 3,840 | 4,500 | 5,220 | 6,230 | ||||||
| 18 | 2,860 | 3,390 | 4,070 | 4,810 | 5,680 | 6,530 | 7,780 | ||||||
| ＊20 | 2,860 | 3,390 | 4,070 | 4,810 | 5,680 | 6,530 | 7,780 | ||||||
| 25 | 2,960 | 4,130 | 4,830 | 5,880 | 6,790 | 8,120 | 9,690 | ||||||
| ＊30 | 3,170 | 4,730 | 5,740 | 6,630 | 8,410 | 9,460 | 11,500 | ||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1496 |
| PSGNS [ ! ]PSGQS | ＊6 | 960 | 1,620 | 2,680 | 2,770 | 4,560 | 4,780 | － | － |
| ＊8 | 1,000 | 1,720 | 2,790 | 2,900 | 4,760 | 4,990 | 5,490 | － | |
| ＊10 | 1,000 | 1,720 | 2,790 | 2,990 | 4,840 | 5,090 | 5,590 | － | |
| ＊12・13 | 1,140 | 1,950 | 3,010 | 3,280 | 5,460 | 5,720 | 6,300 | 6,870 | |
| 15・＊16 | 1,250 | 2,180 | 3,220 | 3,560 | 5,960 | 6,250 | 6,880 | 7,500 | |
| 18・＊20 | 1,370 | 2,320 | 3,410 | 4,200 | 6,510 | 6,830 | 7,510 | 8,190 | |
| 25 | 2,100 | 2,430 | 3,520 | 4,330 | 7,210 | 8,740 | 9,830 | 10,920 | |
| ＊30 | 2,230 | 2,600 | 3,740 | 4,450 | 7,350 | 8,900 | 10,020 | 11,130 | |
| 35 | 2,610 | 2,920 | 4,270 | 4,800 | 7,760 | 9,280 | 10,410 | 12,110 | |
| 40 | 2,720 | 3,100 | 4,440 | 4,960 | 8,100 | 9,570 | 10,670 | 12,880 | |
| 50 | 3,190 | 3,690 | 4,910 | 6,150 | 9,490 | 10,900 | 12,040 | 14,640 | |
| PSSGNS [ ! ]PSSGQS | ＊6 | 1,520 | 2,450 | 3,820 | 4,810 | 7,160 | 9,220 | － | － |
| ＊8 | 1,810 | 2,860 | 4,490 | 5,380 | 7,410 | 9,750 | 12,880 | － | |
| ＊10 | 1,820 | 2,950 | 4,660 | 5,500 | 7,560 | 9,930 | 13,010 | － | |
| ＊12・13 | 1,930 | 3,120 | 5,110 | 5,830 | 7,680 | 10,080 | 13,180 | 13,520 | |
| 15・＊16 | 2,110 | 3,490 | 5,470 | 6,150 | 8,090 | 10,430 | 13,420 | 14,620 | |
| 18・＊20 | 2,320 | 3,600 | 5,810 | 6,500 | 9,080 | 11,260 | 14,180 | 16,200 | |
| 25 | 2,680 | 3,860 | 6,160 | 6,850 | 9,440 | 11,620 | 14,490 | 17,080 | |
| ＊30 | 2,790 | 3,980 | 6,430 | 7,140 | 10,460 | 12,810 | 15,140 | 19,220 | |
| 35 | 3,330 | 4,640 | 7,140 | 8,580 | 12,590 | 15,230 | 17,730 | 22,880 | |
| 40 | 3,830 | 5,070 | 7,910 | 9,710 | 14,080 | 17,050 | 19,910 | 25,650 | |
| 50 | 5,060 | 7,350 | 11,120 | 15,830 | 21,290 | 26,130 | 30,960 | 38,260 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜100 | 101以上 |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 25% | 出荷日・価格 共にお見積り |
| 出荷日 | 通常 | ＋7日 | ||||
[ ! ]表示数量超えはWOSにてご確認ください。
商品担当おすすめ
シャフト 止めねじ用溝付タイプのレビュー
シャフト
5
5.02021/01/28
シャフト関係はミスミ殿のほうが精度もよく、外注より安価で済む。
0人が参考にしています。
治具の回転機能に使用
5
5.02021/01/27
治具の回転機能に使用
治具の回転機構に追加工をして使用しています。
種類が豊富で非常に助かります。
精度もイイです。
0人が参考にしています。
フリーローラの軸
5
5.02020/10/28
寸法や加工が指定できるので便利です。また、価格も安価なので助かりました。
0人が参考にしています。
強固な固定がしたい時
5
5.02020/01/29
強固な固定がしたい時 グラつきが困るような場面での使用を想定していましたが、特に問題なく使用できています。
0人が参考にしています。
LMシャフトとして使用
5
5.02019/11/05
寸法や加工が豊富に指定できるので非常に便利です。
価格も安価で助かっています。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
リニアシャフトカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
シャフト ストレートタイプ
4.7通常価格(税別)：200円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
シャフト 両端めねじタイプ
4.7通常出荷日:当日出荷可能2日目～
ミスミ
シャフト 片端めねじタイプ
4.6通常出荷日:当日出荷可能2日目～
ミスミ
シャフト 両端めねじキリ穴付タイプ・スパナ溝付タイプ
4.4通常出荷日:2日目～
ミスミ
シャフト 片端めねじキリ穴付・スパナ溝付タイプ
4.6通常出荷日:2日目～
ミスミ
シャフト 片端おねじ・片端めねじ 逃げ溝スパナ溝付き/キリ穴付き
4.6通常出荷日:3日目～
ミスミ
シャフト 片端おねじ逃げ溝 キリ穴付きタイプ・スパナ溝付きタイプ
4.5通常出荷日:3日目～
ミスミ
シャフト 片端おねじタイプ
4.6通常出荷日:3日目～
ミスミ
シャフト パイプタイプ
4.2通常出荷日:3日目～
