シャフト 片端おねじ キリ穴付タイプ・スパナ溝付タイプ
ご注意
- 精密洗浄・電解研磨を行ったシャフト 片端おねじ スパナ溝付タイプを新発売いたしました。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が665型番あります。
外形図・規格表

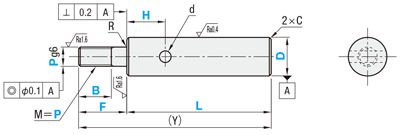

外形図
スパナ溝付きタイプ
キリ穴付きタイプ（8≦D≦30、L≦500）
キリ穴付きタイプ（8≦D≦30、L≦500）
[ ! ]D部面粗度はメッキ品
メッキ無し品は
です。
[ ! ]L、F、SC、H寸の寸法公差はJISB0405m級に準じる。ただし、おねじ面取り公差は除く。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | ||||
| スパナ溝付き | キリ穴付き | ||||||
| D公差g6 | D公差h5 | D公差f8 | D公差g6 | D公差f8 | |||
| SFAS | SFUS | − | SFHN | − | SUJ2相当 | 高周波焼入 有効硬化層深さ>>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜 | − |
| SSFAS | SSFUS | − | SSFHN | − | SUS440Cまたは 13Cr系ステンレス | ||
| PSFAS | PSFUS | − | PSFHN | − | SUJ2相当 | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚5μ以上 | |
| PSSFAS | PSSFUS | − | PSSFHN | − | SUS440Cまたは 13Cr系ステンレス | ||
| RSFAS | − | − | RSFHN | − | SUJ2相当 | 低温黒色クロムメッキ | |
| RSSFAS | − | − | RSSFHN | − | SUS440Cまたは 13Cr系ステンレス | ||
| − | − | PSFGS | − | PSGHN | S45C相当 | − | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚10μ以上 |
| − | − | PSSFGS | − | − | SUS304 | ||
規格表
| 型式 | − | L | − | F | − | B | − | P | − | SC | − | H |
| SFAS12 | − | 200 | − | F20 | − | B15 | − | P8 | − | SC5 | ||
| SFHN18 | − | 450 | − | F40 | − | B25 | − | P12 | − | H10 |
| 型式 | 指定1mm単位 | P(並目) 選択 | スパナ溝寸法 | キリ穴寸法 | (Y) Max. | R | C | ||||||||||||||||||
| Type | D | L | F | B | SC | W | ℓ1 | H | d | ||||||||||||||||
| （スパナ溝付） | （キリ穴付） 8≦D≦30,L≦500 | 6 | 25〜898 | 2≦F≦P×5 | (P≦6のとき) B≦F−2 (P＝8・10のとき) B≦F−3 (P≧12のとき) B≦F−5 (ねじなしのとき) B＝0 [ ! ]B≧Pitch×3 | 3 | 4 | 5 | SC＝指定1mm単位 [ ! ]SC＋ℓ1≦L [ ! ]SC≧0 [ ! ]スパナ溝詳細こちら | 5 | 8 | − | − | 900 | 0.3 以下 | 0.5 以下 | |||||||||
| 8 | 25〜1098 | 3 | 4 | 5 | 6 | 7 | H＝指定1mm単位 [ ! ]L≧H＋d/2＋2 [ ! ]H≧d/2＋2 | 3 | 1100 | ||||||||||||||||
| D公差g6 SFAS SSFAS PSFAS PSSFAS RSFAS RSSFAS D公差f8 PSFGS PSSFGS | D公差h5 SFUS SSFUS PSFUS PSSFUS | D公差g6 SFHN SSFHN PSFHN PSSFHN RSFHN RSSFHN D公差f8 PSGHN | 10 | 25〜1198 | 3 | 4 | 5 | 6 | 8 | 8 | 1200 | ||||||||||||||
| 12 | 25〜1398 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 10 | 1400 | |||||||||||||||
| 13 | 25〜1398 | 4 | 5 | 6 | 8 | 10 | 12 | 11 | 4 | 1400 | |||||||||||||||
| 15 | 25〜1398 | 4 | 5 | 6 | 8 | 10 | 12 | 13 | 1400 | ||||||||||||||||
| 16 | 25〜1398 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 1400 | ||||||||||||||||
| 18 | 25〜1398 | 5 | 6 | 8 | 10 | 12 | 16 | 16 | 6 | 1400 | |||||||||||||||
| 20 | 25〜1398 | 5 | 6 | 8 | 10 | 12 | 16 | 17 | 1400 | 1.0 以下 | |||||||||||||||
| 25 | 25〜1398 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 22 | 7 | 1400 | ||||||||||||||
| 30 | 25〜1498 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 15 | 1500 | |||||||||||||||
| 35 | 25〜1498 | 10 | 12 | 16 | 20 | 24 | 30 | 30 | − | − | 1500 | 0.5 以下 | |||||||||||||
| [ ! ]低温黒色クロムメッキ品はD≦30、Y≦500です。 | 40 | 25〜1498 | 12 | 16 | 20 | 24 | 30 | 36 | 20 | 1500 | |||||||||||||||
| [ ! ]キリ穴付きタイプは8≦D≦30,L≦500です。 | 50 | 25〜1498 | 16 | 20 | 24 | 30 | 41 | 1500 | |||||||||||||||||
| D公差 | |||
| D | g6 | h5 | f8 |
| 6 | −0.004 −0.012 | 0 −0.005 | −0.010 −0.028 |
| 8 | −0.005 −0.014 | 0 −0.006 | −0.013 −0.035 |
| 10 | |||
| 12 | −0.006 −0.017 | 0 −0.008 | −0.016 −0.043 |
| 13 | |||
| 15 | |||
| 16 | |||
| 18 | |||
| 20 | −0.007 −0.020 | 0 −0.009 | −0.020 −0.053 |
| 25 | |||
| 30 | |||
| 35 | −0.009 −0.025 | 0 −0.011 | −0.025 −0.064 |
| 40 | |||
| 50 | |||
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■おねじ部C面取り詳細
| ねじの 呼びM | ピッチ P | 面取りC (参考値) |
| 3 | 0.50 | 0.50 |
| 4 | 0.70 | 0.75 |
| 5 | 0.80 | 0.75 |
| 6 | 1.00 | 1.00 |
| 8 | 1.25 | 1.25 |
| 10 | 1.50 | 1.50 |
| 12 | 1.75 | 1.75 |
| 16 | 2.00 | 2.00 |
| 20 | 2.50 | 2.50 |
| 24 | 3.00 | 3.00 |
| 30 | 3.50 | 3.50 |
おねじ先端C面取り
追加工詳細
■出荷日
| 3 | 日目出荷 |
●KCのみ
| 5 | 日目出荷 | (RSFAS・RSFHN・RSSFAS・RSSFHNは8日目出荷) |
・追加工詳細は下記よりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工を選択の場合、スパナ溝・キリ穴部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。
| 追加工 コード | 追加工内容 | 固定寸法 | 適用条件 | 指定例 | ￥/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKC | L寸法・公差を 精密に変更
| ・L<200→L±0.03 ・200≦L＜500→L±0.05 ・L≧500→L±0.1 | [ ! ]L寸単位0.1mm指定可 | SFAS30-250.5-F40-B30-P10-SC10-LKC | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC | 平面取り1箇所追加
|
| [ ! ]FC,E=指定1mm単位 [ ! ]D≦30：FC≦5×D、 D≧35：FC≦3×D [ ! ]E=0またはE≧2 [ NG ]WFCとの併用不可 | SFAS30-250-F40-B30-P10-SC10-FC10-E8 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WFC | 平面取り2箇所追加
|
| [ ! ]WFC,A,E=指定1mm単位 [ ! ]D≦30：WFC≦5×D、 D≧35：WFC≦3×D [ ! ]A（E）=0またはA（E）≧2 [ NG ]追加工の角度にずれが生じる為、 同一平面上にはなりません。 [ NG ]FCとの併用不可 | SFAS30-250-F40-B30-P10-SC10-WFC8-A8-E4 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SX | SCのスパナ溝の他に スパナ溝を追加
|
| [ ! ]SX=指定1mm単位 [ ! ]SC+SX+ℓ1X2＜L [ ! ]SX≧0 [ NG ]追加工の角度にずれが生じる為、 同一平面上にはなりません。 | SFAS30-250-F40-B30-P10-SC10-SX15 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RC | 90度平面取り1箇所追加
|
| [ ! ]D=10～30適用 [ ! ]RC=指定1mm単位 [ ! ]RC+b1≦L [ ! ]RC≧2 [ NG ]WRCとの併用不可 | SFAS30-250-F40-B30-P10-SC10-RC15 | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WRC | 90度平面取り2箇所追加
|
| [ ! ]D=10～30適用 [ ! ]WRC=指定1mm単位 [ ! ]WRC+b1≦L [ ! ]WRC（Y）≧2 [ NG ]追加工の角度にずれが生じる為、 同一平面上にはなりません。 [ NG ]RCとの併用不可 | SFAS30-250-F40-B30-P10-SC10-WRC15-Y10 | 1,000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PMC PMS | おねじ細目ねじに変更
|
| ー | SFAS30-250-F40-B30-PMC15-SC10 | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KC | キー溝1箇所追加
|
KC＋G≧Lの場合、キー溝は下図の形状になります。 Ex.) | [ ! ]D=12・16・20・25・30のみ適用 [ ! ]KC・G=指定1mm単位 [ ! ]b≦G≦30、G≦L/3 [ ! ]L＞500：2≦KC≦L/3 L＜500：2≦KC≦500 [ ! ]M×2＜KC+F | SFAS30-250-F40-B30-P10-SC10-KC10-G10 | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。
真円度（M）、真直度（K）、L寸法公差、直角度
■真直度測定方法
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真円度 M
外径g6・h5のシャフト（焼き入れ）
単位：mm
| D | 真円度 M | |
|---|---|---|
| を超え | 以下 | |
| 5 | 13 | 0.004 |
| 13 | 20 | 0.005 |
| 20 | 40 | 0.006 |
| 40 | 50 | 0.007 |
外径f8のシャフト（焼きなし）
単位：mm
| D | 真円度 M | |
|---|---|---|
| を超え | 以下 | |
| 5 | 10 | 0.011 |
| 10 | 18 | 0.014 |
| 18 | 30 | 0.017 |
| 30 | 50 | 0.020 |
■真直度 K
外径g6・h5のシャフト（焼き入れ）
単位：mm
| D | L | 真直度 K | |
|---|---|---|---|
| 6～50 | L≦100 | 0.01以下 | |
| L＞100 | （L/100）×0.01以下 | ||
外径f8のシャフト（焼きなし）
単位：mm
| L | 真直度 K | |
|---|---|---|
| L≦100 | 0.025以下 | |
| L＞100 | （L/100）×0.025以下 | |
■L寸法公差
外径g6・h5のシャフト（焼き入れ）
単位：mm
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 24 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1500 | ±1.2 |
外径f8のシャフト（焼きなし）
単位：mm
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 24 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1500 | ±1.2 |

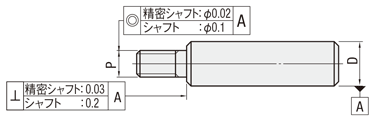

■同軸度・直角度
硬度・表面処理の注意点
■加工部の硬度低下について
・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

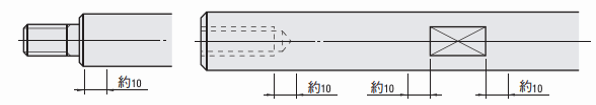

■硬度低下範囲
・加工部から10mm程度
(例)
■焼なましによる硬度低下加工部
・おねじ ・スパナ溝 ・キー溝 ・平面取り ・90度平面取り
■キリ穴付きタイプの硬度低下範囲
キリ穴付きタイプは材質により焼きなまし硬度低下の範囲が異なります。
⇒SUJ2相当：加工部含め、端より20mm程度
⇒SUS440C又は13Cr系ステンレス：加工部含め、端より30mm程度
※キリ穴加工付近は焼鈍しによる変形のため、外径が公差より外れる場合がございます。
■焼き入れの有効硬化層深さ
有効硬化層深さは外形寸法や材質の違いにより異なります。
| 外径 D | 有効硬化層深さ | |||
|---|---|---|---|---|
| SUJ2相当 | SUS440C/ 13Cr系ステンレス | |||
| 6～10 | 0.5以上 | 0.5以上 | ||
| 12・13 | 0.7以上 | |||
| 15～20 | 0.7以上 | |||
| 25～50 | 1.0以上 | |||

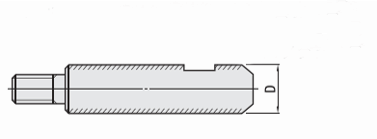

■硬質クロムメッキ及び加工部のメッキ層について
- 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
- 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。
例)メッキ残り部:段付き おねじシャフト 平面取り追加
///部:メッキ残部

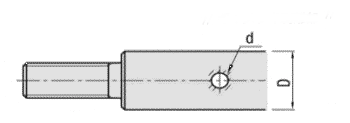

■キリ穴メッキ剥離について
・キリ穴部はバリ取り処理による、加工付近にメッキ層の剥離がある場合がございます。
///部:メッキ剥離部
シャフトと回転軸の違い
・リニアシャフトと 回転軸用シャフトの仕様比較
■基本仕様
| 仕様 | シャフト | 回転軸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 材質 | SUJ2相当 SUS440Cまたは13Cr系ステンレス | S45C相当 SUS304 | S45C相当 SUS304 | SCM435 | ||||||
| 焼き入れ | 高周波焼き入れ | - | - | 硬度30～35HRC | ||||||
| 外径公差 | g6/h5 | f8 | g6/h9/h7 | g6 | ||||||
| 表面処理 | メッキ無 硬質クロムメッキ 低温黒色クロムメッキ 無電解ニッケルメッキ（全長表面処理タイプ） | 硬質クロムメッキ | メッキ無 四三酸化鉄皮膜 無電解ニッケルメッキ | 四三酸化鉄皮膜 無電解ニッケルメッキ | ||||||
※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください。
■追加工
| 追加工名称 | シャフト | 回転軸 | |||||
|---|---|---|---|---|---|---|---|
| L寸公差変更 | L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1 | L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可 | |||||
| スパナ溝追加工 | 2箇所まで指定可能 | 1箇所まで指定可能 | |||||
| 平面取り | 2箇所まで指定可能 | 3箇所まで指定可能 | |||||
| 2面取り追加工 | 2箇所まで指定可能 角度指定：固定 | 1箇所まで指定可能 角度指定：15度単位で指定可能 | |||||
| V溝追加工 | 2箇所まで指定可能 | ー | |||||
| キー溝 | 2箇所まで指定可能 段部への加工：不可 | 4箇所まで指定可能 段部への加工：可 | |||||
| おねじ細目ねじ変更 | 2種類 | 1種類 | |||||
| めねじ細目ねじ変更 | 1種類 | ー | |||||
| 逃げ溝追加 | M6～M30 | M3～M30 | |||||
| めねじ深さ変更 | 可能 | 可能 | |||||
| 止め輪溝 | 2箇所指定可能 （追加工ではなく止め輪付タイプとなります） | D部2箇所、段部それぞれ1箇所 併用可 | |||||
| スリットカム用溝 | ー | 1箇所まで指定可能 | |||||
| 同軸度変更 | ー | 可能 | |||||
| おねじ左ねじ変更 | ー | 可能 | |||||
| すり割り溝追加 | ー | 1箇所まで指定可能 | |||||
| C面取り幅変更 | ー | 可能 | |||||
関連リンク
■よくある質問
//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06
■規格外品サービスのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt
規格外品サービスによくある質問
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】片端おねじ キリ穴付タイプ・スパナ溝付タイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。L寸規格が拡張！さらに充実したラインナップでお求めいただける様になりました。
【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問
ご注意
- 精密洗浄・電解研磨を行ったシャフト 片端おねじ スパナ溝付タイプを新発売いたしました。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||||||||||||||||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 250 | L251 〜 300 | L301 〜 350 | L351 〜 400 | L401 〜 450 | L451 〜 500 | L501 〜 550 | L551 〜 600 | L601 〜 650 | L651 〜 700 | L701 〜 750 | L751 〜 800 | L801 〜 850 | L851 〜 900 | L901 〜 950 | L951 〜 1000 | L1001 〜 1100 | L1101 〜 1200 | L1201 〜 1300 | L1301 〜 1400 | L1401 〜 1498 |
| SFAS [ ! ] SFUS [ ! ] SFHN | 6 | 890 | 980 | 1,060 | 1,140 | 1,230 | 1,300 | 1,390 | 1,460 | 1,540 | 1,620 | 1,690 | 1,760 | 1,830 | 1,900 | 1,970 | 2,050 | 2,120 | 2,180 | － | － | － | － | － | － | － |
| 8 | 980 | 1,060 | 1,140 | 1,230 | 1,300 | 1,390 | 1,460 | 1,530 | 1,620 | 1,690 | 1,750 | 1,830 | 1,900 | 1,970 | 2,050 | 2,120 | 1,830 | 1,880 | 1,940 | 2,010 | 2,540 | － | － | － | － | |
| 10 | 1,060 | 1,140 | 1,230 | 1,300 | 1,390 | 1,460 | 1,530 | 1,620 | 1,690 | 1,750 | 1,830 | 1,900 | 1,970 | 2,050 | 2,110 | 2,180 | 1,880 | 1,940 | 2,010 | 2,060 | 2,610 | 2,760 | － | － | － | |
| 12 | 1,140 | 1,230 | 1,300 | 1,390 | 1,460 | 1,530 | 1,620 | 1,690 | 1,750 | 1,830 | 1,900 | 1,970 | 2,050 | 2,110 | 2,180 | 2,260 | 2,330 | 2,400 | 2,470 | 2,540 | 2,240 | 2,360 | 3,070 | 3,310 | － | |
| 13 | 1,210 | 1,300 | 1,400 | 1,490 | 1,590 | 1,680 | 1,760 | 1,850 | 1,940 | 2,030 | 2,110 | 2,210 | 2,290 | 2,370 | 2,470 | 2,550 | 2,640 | 2,730 | 2,810 | 2,910 | 2,560 | 2,710 | 3,430 | 3,600 | － | |
| 15 | 1,240 | 1,410 | 1,510 | 1,630 | 1,730 | 1,830 | 1,930 | 2,040 | 2,130 | 2,240 | 2,330 | 2,440 | 2,540 | 2,640 | 2,740 | 2,850 | 2,940 | 3,050 | 3,140 | 3,240 | 3,440 | 3,650 | 3,850 | 4,050 | － | |
| 16 | 1,250 | 1,430 | 1,530 | 1,640 | 1,730 | 1,830 | 1,920 | 2,020 | 2,110 | 2,210 | 2,310 | 2,400 | 2,500 | 2,590 | 2,690 | 2,780 | 2,880 | 2,970 | 3,070 | 3,160 | 3,360 | 3,550 | 3,740 | 3,930 | － | |
| 18 | 1,260 | 1,550 | 1,670 | 1,790 | 1,900 | 2,020 | 2,130 | 2,250 | 2,360 | 2,480 | 2,590 | 2,710 | 2,820 | 2,940 | 3,060 | 3,170 | 3,280 | 3,390 | 3,510 | 3,620 | 3,850 | 4,080 | 4,320 | 4,550 | － | |
| 20 | 1,270 | 1,620 | 1,730 | 1,850 | 1,950 | 2,070 | 2,180 | 2,290 | 2,400 | 2,520 | 2,630 | 2,740 | 2,860 | 2,960 | 3,080 | 3,190 | 3,300 | 3,410 | 3,530 | 3,630 | 3,860 | 4,080 | 4,310 | 4,540 | － | |
| 25 | 1,280 | 1,730 | 2,060 | 2,220 | 2,380 | 2,540 | 2,700 | 2,870 | 3,020 | 3,180 | 3,350 | 3,510 | 3,660 | 3,830 | 3,990 | 4,150 | 4,320 | 4,470 | 4,630 | 4,800 | 5,110 | 5,440 | 5,760 | 6,080 | － | |
| 30 | 1,290 | 1,740 | 2,190 | 2,550 | 2,760 | 2,960 | 3,160 | 3,260 | 3,560 | 3,660 | 3,960 | 4,070 | 4,370 | 4,570 | 4,770 | 4,970 | 5,170 | 5,370 | 5,570 | 5,760 | 6,170 | 6,570 | 6,970 | 7,370 | 7,780 | |
| 35 | 1,300 | 1,750 | 2,210 | 2,660 | 3,110 | 3,110 | 3,270 | 3,270 | 3,680 | 3,680 | 4,080 | 4,080 | 5,450 | 5,450 | 5,450 | 5,450 | 6,240 | 6,240 | 6,240 | 6,240 | 7,080 | 7,080 | 8,760 | 8,760 | 8,760 | |
| 40 | 1,380 | 1,880 | 2,370 | 2,850 | 3,420 | 3,420 | 3,630 | 3,630 | 4,130 | 4,130 | 4,640 | 4,640 | 6,140 | 6,140 | 6,140 | 6,140 | 7,170 | 7,170 | 7,170 | 7,170 | 8,160 | 8,160 | 10,100 | 10,100 | 10,100 | |
| 50 | 1,580 | 2,110 | 2,670 | 3,220 | 3,980 | 3,980 | 4,290 | 4,290 | 4,970 | 4,970 | 5,650 | 5,650 | 7,510 | 7,510 | 7,510 | 7,510 | 8,810 | 8,810 | 8,810 | 8,810 | 10,170 | 10,170 | 12,600 | 12,600 | 12,600 | |
| SSFAS [ ! ] SSFUS [ ! ] SSFHN | 6 | 990 | 1,170 | 1,340 | 1,500 | 1,670 | 1,820 | 1,970 | 2,120 | 2,280 | 2,430 | 2,580 | 2,730 | 2,890 | 3,050 | 3,190 | 3,350 | 3,500 | 3,650 | － | － | － | － | － | － | － |
| 8 | 1,090 | 1,280 | 1,460 | 1,640 | 1,800 | 1,960 | 2,130 | 2,300 | 2,460 | 2,630 | 2,790 | 2,950 | 3,120 | 3,290 | 3,450 | 3,610 | 3,150 | 3,290 | 3,420 | 3,560 | 4,610 | － | － | － | － | |
| 10 | 1,180 | 1,380 | 1,550 | 1,740 | 1,910 | 2,080 | 2,260 | 2,440 | 2,600 | 2,770 | 2,950 | 3,130 | 3,300 | 3,480 | 3,640 | 3,820 | 3,330 | 3,480 | 3,610 | 3,760 | 4,860 | 5,210 | － | － | － | |
| 12 | 1,290 | 1,520 | 1,730 | 1,940 | 2,140 | 2,350 | 2,560 | 2,760 | 2,970 | 3,180 | 3,380 | 3,590 | 3,800 | 4,000 | 4,210 | 4,420 | 4,620 | 4,830 | 5,040 | 5,240 | 4,710 | 5,060 | 6,480 | 6,900 | － | |
| 13 | 1,340 | 1,590 | 1,810 | 2,030 | 2,250 | 2,470 | 2,690 | 2,910 | 3,130 | 3,340 | 3,560 | 3,780 | 4,000 | 4,220 | 4,440 | 4,660 | 4,880 | 5,090 | 5,310 | 5,530 | 4,980 | 5,340 | 6,860 | 7,290 | － | |
| 15 | 1,470 | 1,730 | 2,000 | 2,250 | 2,510 | 2,760 | 3,010 | 3,280 | 3,530 | 3,790 | 4,040 | 4,310 | 4,560 | 4,820 | 5,070 | 5,330 | 5,590 | 5,840 | 6,100 | 6,350 | 6,870 | 7,380 | 7,900 | 8,410 | － | |
| 16 | 1,520 | 1,800 | 2,060 | 2,330 | 2,600 | 2,870 | 3,140 | 3,400 | 3,680 | 3,950 | 4,210 | 4,480 | 4,760 | 5,020 | 5,290 | 5,550 | 5,830 | 6,090 | 6,360 | 6,640 | 7,170 | 7,710 | 8,240 | 8,790 | － | |
| 18 | 1,630 | 1,920 | 2,230 | 2,520 | 2,810 | 3,120 | 3,410 | 3,710 | 4,010 | 4,310 | 4,610 | 4,900 | 5,200 | 5,500 | 5,800 | 6,100 | 6,390 | 6,690 | 6,990 | 7,290 | 7,890 | 8,480 | 9,070 | 9,670 | － | |
| 20 | 1,680 | 1,960 | 2,240 | 2,520 | 2,810 | 3,120 | 3,410 | 3,710 | 4,010 | 4,310 | 4,610 | 4,900 | 5,200 | 5,500 | 5,800 | 6,100 | 6,390 | 6,690 | 6,990 | 7,290 | 7,890 | 8,480 | 9,070 | 9,670 | － | |
| 25 | 1,720 | 2,390 | 3,000 | 3,480 | 3,950 | 4,430 | 4,900 | 5,010 | 5,850 | 5,930 | 6,800 | 6,860 | 7,750 | 8,220 | 8,700 | 8,930 | 9,650 | 10,120 | 10,610 | 10,760 | 12,020 | 12,610 | 13,920 | 14,880 | － | |
| 30 | 1,730 | 2,400 | 3,070 | 3,730 | 4,620 | 4,620 | 5,020 | 5,020 | 5,940 | 5,940 | 6,870 | 6,870 | 8,940 | 8,940 | 8,940 | 8,940 | 10,770 | 10,770 | 10,770 | 10,770 | 12,620 | 12,620 | 15,680 | 15,680 | 15,680 | |
| 35 | 1,740 | 2,420 | 3,080 | 3,740 | 4,630 | 4,630 | 5,030 | 5,030 | 5,950 | 5,950 | 6,880 | 6,880 | 8,950 | 8,950 | 8,950 | 8,950 | 10,780 | 10,780 | 10,780 | 10,780 | 12,630 | 12,630 | 15,690 | 15,690 | 15,690 | |
| 40 | 2,060 | 2,880 | 3,700 | 4,520 | 5,620 | 5,620 | 6,090 | 6,090 | 7,230 | 7,230 | 8,380 | 8,380 | 10,940 | 10,940 | 10,940 | 10,940 | 13,220 | 13,220 | 13,220 | 13,220 | 15,500 | 15,500 | 19,270 | 19,270 | 19,270 | |
| 50 | 2,840 | 4,050 | 5,260 | 6,470 | 7,830 | 7,830 | 8,310 | 8,310 | 9,900 | 9,900 | 11,490 | 11,490 | 15,230 | 15,230 | 15,230 | 15,230 | 18,500 | 18,500 | 18,500 | 18,500 | 21,750 | 21,750 | 27,100 | 27,100 | 27,100 | |
| PSFAS [ ! ] PSFUS [ ! ] PSFHN | 6 | 910 | 1,030 | 1,130 | 1,240 | 1,340 | 1,440 | 1,540 | 1,640 | 1,730 | 1,830 | 1,910 | 2,010 | 2,100 | 2,190 | 2,290 | 2,370 | 2,470 | 2,560 | － | － | － | － | － | － | － |
| 8 | 1,000 | 1,100 | 1,200 | 1,300 | 1,400 | 1,490 | 1,590 | 1,670 | 1,760 | 1,850 | 1,930 | 2,030 | 2,110 | 2,190 | 2,290 | 2,370 | 2,050 | 2,120 | 2,190 | 2,270 | 2,900 | － | － | － | － | |
| 10 | 1,080 | 1,190 | 1,280 | 1,380 | 1,470 | 1,580 | 1,660 | 1,750 | 1,840 | 1,930 | 2,020 | 2,100 | 2,190 | 2,280 | 2,370 | 2,460 | 2,120 | 2,190 | 2,270 | 2,340 | 2,990 | 3,160 | － | － | － | |
| 12 | 1,170 | 1,270 | 1,370 | 1,460 | 1,550 | 1,660 | 1,740 | 1,830 | 1,920 | 2,020 | 2,100 | 2,190 | 2,280 | 2,370 | 2,460 | 2,550 | 2,640 | 2,730 | 2,820 | 2,910 | 2,570 | 2,720 | 3,540 | 3,810 | － | |
| 13 | 1,230 | 1,340 | 1,460 | 1,580 | 1,690 | 1,800 | 1,900 | 2,010 | 2,110 | 2,230 | 2,330 | 2,440 | 2,540 | 2,650 | 2,760 | 2,870 | 2,970 | 3,080 | 3,180 | 3,300 | 2,920 | 3,100 | 4,030 | 4,350 | － | |
| 15 | 1,320 | 1,470 | 1,610 | 1,730 | 1,860 | 1,980 | 2,120 | 2,250 | 2,370 | 2,500 | 2,630 | 2,750 | 2,890 | 3,010 | 3,140 | 3,270 | 3,390 | 3,520 | 3,640 | 3,780 | 4,030 | 4,280 | 4,640 | 4,900 | － | |
| 16 | 1,350 | 1,480 | 1,620 | 1,730 | 1,860 | 1,970 | 2,090 | 2,210 | 2,330 | 2,450 | 2,570 | 2,690 | 2,800 | 2,930 | 3,050 | 3,170 | 3,290 | 3,400 | 3,530 | 3,640 | 3,890 | 4,120 | 4,460 | 4,810 | － | |
| 18 | 1,440 | 1,580 | 1,700 | 1,830 | 1,950 | 2,070 | 2,190 | 2,320 | 2,450 | 2,570 | 2,690 | 2,810 | 2,940 | 3,070 | 3,190 | 3,320 | 3,430 | 3,560 | 3,690 | 3,810 | 4,060 | 4,310 | 4,670 | 5,040 | － | |
| 20 | 1,540 | 1,700 | 1,850 | 2,000 | 2,140 | 2,300 | 2,450 | 2,590 | 2,740 | 2,900 | 3,050 | 3,190 | 3,340 | 3,500 | 3,640 | 3,790 | 3,940 | 4,080 | 4,240 | 4,390 | 4,680 | 4,990 | 5,410 | 5,830 | － | |
| 25 | 1,600 | 1,980 | 2,190 | 2,400 | 2,600 | 2,810 | 3,020 | 3,230 | 3,430 | 3,640 | 3,840 | 4,050 | 4,260 | 4,470 | 4,670 | 4,880 | 5,090 | 5,290 | 5,500 | 5,710 | 6,120 | 6,530 | 6,950 | 7,360 | － | |
| 30 | 1,610 | 2,220 | 2,500 | 2,750 | 3,000 | 3,260 | 3,500 | 3,750 | 4,000 | 4,250 | 4,500 | 4,750 | 5,000 | 5,250 | 5,500 | 5,740 | 6,000 | 6,250 | 6,500 | 6,740 | 7,250 | 7,750 | 8,240 | 8,750 | 9,240 | |
| 35 | 1,620 | 2,230 | 2,820 | 3,420 | 4,040 | 4,040 | 4,240 | 4,240 | 4,810 | 4,810 | 5,370 | 5,370 | 7,190 | 7,190 | 7,190 | 7,190 | 8,260 | 8,260 | 8,260 | 8,260 | 9,390 | 9,390 | 11,180 | 11,180 | 11,180 | |
| 40 | 1,740 | 2,390 | 3,060 | 3,710 | 4,460 | 4,460 | 4,750 | 4,750 | 5,420 | 5,420 | 6,090 | 6,090 | 8,130 | 8,130 | 8,130 | 8,130 | 9,510 | 9,510 | 9,510 | 9,510 | 10,830 | 10,830 | 12,920 | 12,920 | 12,920 | |
| 50 | 1,930 | 2,680 | 3,440 | 4,200 | 5,210 | 5,210 | 5,640 | 5,640 | 6,530 | 6,530 | 7,440 | 7,440 | 9,950 | 9,950 | 9,950 | 9,950 | 11,720 | 11,720 | 11,720 | 11,720 | 13,510 | 13,510 | 16,150 | 16,150 | 16,150 | |
| PSSFAS [ ! ] PSSFUS [ ! ] PSSFHN | 6 | 1,040 | 1,270 | 1,480 | 1,690 | 1,890 | 2,080 | 2,280 | 2,480 | 2,680 | 2,870 | 3,070 | 3,270 | 3,470 | 3,650 | 3,850 | 4,050 | 4,250 | 4,440 | － | － | － | － | － | － | － |
| 8 | 1,130 | 1,350 | 1,580 | 1,790 | 1,980 | 2,180 | 2,390 | 2,590 | 2,790 | 3,000 | 3,200 | 3,400 | 3,610 | 3,810 | 4,010 | 4,210 | 3,690 | 3,850 | 4,020 | 4,190 | 5,430 | － | － | － | － | |
| 10 | 1,230 | 1,460 | 1,690 | 1,900 | 2,120 | 2,330 | 2,540 | 2,760 | 2,970 | 3,190 | 3,400 | 3,620 | 3,830 | 4,050 | 4,260 | 4,470 | 3,910 | 4,080 | 4,260 | 4,440 | 5,760 | 6,200 | － | － | － | |
| 12 | 1,350 | 1,640 | 1,890 | 2,150 | 2,420 | 2,670 | 2,930 | 3,190 | 3,450 | 3,710 | 3,970 | 4,230 | 4,480 | 4,750 | 5,010 | 5,260 | 5,520 | 5,790 | 6,050 | 6,300 | 5,680 | 6,120 | 7,960 | 8,580 | － | |
| 13 | 1,400 | 1,690 | 1,950 | 2,230 | 2,490 | 2,760 | 3,020 | 3,300 | 3,560 | 3,830 | 4,100 | 4,370 | 4,630 | 4,900 | 5,170 | 5,440 | 5,700 | 5,970 | 6,240 | 6,510 | 5,870 | 6,320 | 8,220 | 8,860 | － | |
| 15 | 1,540 | 1,870 | 2,190 | 2,520 | 2,850 | 3,170 | 3,490 | 3,810 | 4,140 | 4,460 | 4,790 | 5,110 | 5,440 | 5,750 | 6,080 | 6,410 | 6,730 | 7,060 | 7,380 | 7,710 | 8,350 | 9,000 | 9,650 | 10,300 | － | |
| 16 | 1,590 | 1,930 | 2,270 | 2,600 | 2,940 | 3,280 | 3,610 | 3,950 | 4,280 | 4,620 | 4,960 | 5,290 | 5,630 | 5,960 | 6,300 | 6,640 | 6,970 | 7,310 | 7,640 | 7,980 | 8,650 | 9,320 | 10,010 | 10,680 | － | |
| 18 | 1,750 | 2,170 | 2,590 | 3,020 | 3,440 | 3,860 | 4,290 | 4,710 | 5,130 | 5,570 | 5,990 | 6,410 | 6,840 | 7,260 | 7,680 | 8,110 | 8,530 | 8,950 | 9,380 | 9,800 | 10,650 | 11,490 | 12,340 | 13,190 | － | |
| 20 | 1,770 | 2,170 | 2,590 | 3,020 | 3,440 | 3,860 | 4,290 | 4,710 | 5,130 | 5,570 | 5,990 | 6,410 | 6,840 | 7,260 | 7,680 | 8,110 | 8,530 | 8,950 | 9,380 | 9,800 | 10,650 | 11,490 | 12,340 | 13,190 | － | |
| 25 | 2,180 | 2,790 | 3,400 | 4,010 | 4,630 | 5,230 | 5,850 | 6,460 | 7,070 | 7,680 | 8,280 | 8,890 | 9,500 | 10,110 | 10,720 | 11,330 | 11,950 | 12,560 | 13,170 | 13,780 | 14,990 | 16,210 | 17,430 | 18,650 | － | |
| 30 | 2,290 | 3,200 | 3,930 | 4,650 | 5,380 | 6,100 | 6,830 | 6,940 | 8,250 | 8,250 | 9,560 | 9,560 | 11,170 | 11,900 | 12,480 | 12,480 | 14,070 | 14,790 | 15,100 | 15,100 | 17,700 | 17,720 | 20,600 | 22,050 | 22,050 | |
| 35 | 2,300 | 3,240 | 4,180 | 5,120 | 6,410 | 6,410 | 6,950 | 6,950 | 8,260 | 8,260 | 9,570 | 9,570 | 12,500 | 12,500 | 12,500 | 12,500 | 15,110 | 15,110 | 15,110 | 15,110 | 17,730 | 17,730 | 22,060 | 22,060 | 22,060 | |
| 40 | 2,740 | 3,900 | 5,060 | 6,230 | 7,780 | 7,780 | 8,460 | 8,460 | 10,080 | 10,080 | 11,700 | 11,700 | 15,320 | 15,320 | 15,320 | 15,320 | 18,550 | 18,550 | 18,550 | 18,550 | 21,790 | 21,790 | 27,120 | 27,120 | 27,120 | |
| 50 | 3,850 | 5,570 | 7,280 | 8,980 | 10,920 | 10,920 | 11,600 | 11,600 | 13,850 | 13,850 | 16,100 | 16,100 | 21,400 | 21,400 | 21,400 | 21,400 | 26,040 | 26,040 | 26,040 | 26,040 | 30,660 | 30,660 | 38,220 | 38,220 | 38,220 | |
[ ! ]D公差h5は、上記価格に¥410プラス。[ ! ]キリ穴付きは、上記価格に￥20マイナス。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]キリ穴付きは、上記価格に￥20マイナス。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]キリ穴付きは、上記価格に￥20マイナス。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1498 |
| PSFGS [ ! ]PSGHN | 6 | 970 | 1,320 | 1,690 | 2,320 | 2,540 | 2,870 | － | － |
| 8 | 980 | 1,330 | 1,700 | 2,350 | 3,000 | 3,270 | 4,010 | － | |
| 10 | 980 | 1,350 | 1,730 | 2,120 | 2,680 | 3,270 | 4,040 | － | |
| 12・13 | 1,000 | 1,390 | 1,800 | 2,210 | 3,120 | 3,530 | 4,150 | 5,080 | |
| 15・16 | 1,390 | 2,020 | 2,460 | 2,900 | 3,840 | 4,280 | 5,060 | 6,640 | |
| 18・20 | 1,410 | 2,050 | 2,510 | 2,980 | 3,960 | 4,420 | 4,880 | 6,740 | |
| 25 | 1,480 | 2,170 | 2,760 | 3,360 | 4,440 | 5,030 | 5,620 | 6,910 | |
| 30 | 1,520 | 2,260 | 2,930 | 3,590 | 4,780 | 5,440 | 6,080 | 7,510 | |
| 35 | 1,610 | 2,420 | 3,220 | 4,040 | 5,400 | 6,170 | 7,000 | 8,640 | |
| 40 | 1,720 | 2,590 | 3,590 | 4,590 | 6,080 | 7,100 | 8,060 | 9,980 | |
| 50 | 1,910 | 2,930 | 4,250 | 5,580 | 7,410 | 8,700 | 10,040 | 12,450 | |
| PSSFGS | 6 | 1,130 | 1,610 | 2,260 | 3,180 | 4,320 | 5,260 | － | － |
| 8 | 1,140 | 1,630 | 2,280 | 3,220 | 4,160 | 5,410 | 6,420 | － | |
| 10 | 1,140 | 1,630 | 2,280 | 3,110 | 4,010 | 5,410 | 6,420 | － | |
| 12・13 | 1,230 | 1,770 | 2,570 | 3,590 | 4,730 | 5,760 | 7,190 | 8,880 | |
| 15・16 | 1,430 | 2,110 | 3,020 | 3,980 | 5,240 | 6,360 | 7,560 | 10,200 | |
| 18・20 | 1,660 | 2,480 | 3,430 | 4,270 | 5,950 | 6,840 | 8,330 | 11,480 | |
| 25 | 1,680 | 2,510 | 3,700 | 5,030 | 6,600 | 8,010 | 9,800 | 12,310 | |
| 30 | 1,810 | 2,740 | 4,490 | 5,520 | 7,360 | 8,990 | 11,000 | 13,650 | |
| 35 | 1,980 | 3,020 | 4,690 | 6,600 | 8,750 | 10,670 | 12,570 | 15,610 | |
| 40 | 2,280 | 3,530 | 5,590 | 7,950 | 10,610 | 12,970 | 15,340 | 19,080 | |
| 50 | 3,130 | 4,920 | 7,470 | 10,760 | 14,650 | 18,040 | 21,420 | 26,670 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 |
| RSFAS [ ! ]RSFHN | 6 | 1,580 | 1,770 | 1,950 | 2,160 | 2,440 | 2,580 | 2,960 |
| 8 | 1,590 | 1,770 | 2,040 | 2,300 | 2,550 | 2,730 | 3,160 | |
| 10 | 1,590 | 1,840 | 2,110 | 2,430 | 2,800 | 2,980 | 3,290 | |
| 12 | 1,650 | 1,980 | 2,320 | 2,630 | 3,030 | 3,330 | 3,760 | |
| 13 | 1,660 | 2,000 | 2,320 | 2,700 | 3,160 | 3,470 | 3,900 | |
| 15 | 2,050 | 2,510 | 3,020 | 3,590 | 4,130 | 4,490 | 5,040 | |
| 16 | 2,050 | 2,570 | 3,080 | 3,720 | 4,360 | 4,710 | 5,270 | |
| 18 | 2,120 | 2,700 | 3,290 | 3,980 | 4,690 | 5,170 | 5,650 | |
| 20 | 2,180 | 2,880 | 3,510 | 4,270 | 5,090 | 5,420 | 5,960 | |
| 25 | 2,510 | 3,360 | 4,200 | 5,010 | 5,930 | 6,490 | 7,220 | |
| 30 | 2,850 | 3,870 | 4,710 | 5,740 | 6,690 | 7,500 | 8,730 | |
| RSSFAS [ ! ]RSSFHN | 6 | 1,670 | 1,970 | 2,250 | 2,550 | 2,900 | 3,200 | 3,730 |
| 8 | 1,700 | 2,010 | 2,370 | 2,730 | 3,080 | 3,430 | 4,030 | |
| 10 | 1,700 | 2,080 | 2,480 | 2,900 | 3,380 | 3,730 | 4,220 | |
| 12 | 1,820 | 2,310 | 2,780 | 3,230 | 3,770 | 4,310 | 4,990 | |
| 13 | 1,820 | 2,310 | 2,780 | 3,280 | 3,850 | 4,410 | 5,090 | |
| 15 | 2,240 | 2,880 | 3,540 | 4,250 | 4,940 | 5,600 | 6,450 | |
| 16 | 2,260 | 2,970 | 3,650 | 4,440 | 5,240 | 5,910 | 6,800 | |
| 18 | 2,340 | 3,110 | 3,870 | 4,750 | 5,630 | 6,450 | 7,300 | |
| 20 | 2,420 | 3,260 | 4,070 | 5,020 | 6,010 | 6,690 | 7,610 | |
| 25 | 2,940 | 4,020 | 5,160 | 6,270 | 7,500 | 8,690 | 10,050 | |
| 30 | 3,280 | 4,520 | 5,740 | 7,230 | 8,600 | 9,680 | 11,430 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SUJ2相当 D公差g6 D6〜D12
[ ! ]低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。
◦その他
[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。
◦SUJ2相当 D公差g6 D6〜D12
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 25% | お見積り |
| 出荷日 | 通常 | ＋4日 | ||||
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。
◦その他
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 25% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。
商品担当おすすめ
シャフト 片端おねじ キリ穴付タイプ・スパナ溝付タイプのレビュー
ｱｯｸ溶接治具の製品位置決め部品として使用しています。
5
5.02023/08/11
ｱｯｸ溶接治具の製品位置決め部品として使用しています。旋盤で自作しようとしたら 手間がかかると精度の心配もありますので ...もっと読む
0人が参考にしています。
装置内部のシャフト
5
5.02023/05/23
装置内部のシャフトに使用。
これ以外にもミスミさんはシャフトの品番が豊富で、納期も早くて普段からお世話になってます。
今...もっと読む
0人が参考にしています。
クローラー駆動ロボットのアジャスタ車輪用シャフト
4
4.02023/01/21
シャフトの端部処理、軸の加工処理が多岐に選択可能で、最適なものを短納期で入手でき、製作日程に間に合いました。
全ての選択...もっと読む
0人が参考にしています。
ポストアップ
5
5.02022/11/28
何本購入しても、精度が素晴らしい。
不良品や数量間違いなども一度もなく重宝しています。
内製や旋盤屋さんより、納期、価格...もっと読む
0人が参考にしています。
センサーの取付
4
4.02022/02/02
シャフトを用いてのセンサー取り付けの起点に使用しました。スパナ溝があるのでしっかり固定できました。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
リニアシャフトカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
シャフト ストレートタイプ
4.7通常価格(税別)：200円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
シャフト 両端めねじタイプ
4.7通常出荷日:当日出荷可能2日目～
ミスミ
シャフト 片端めねじタイプ
4.6通常出荷日:当日出荷可能2日目～
ミスミ
シャフト 両端めねじキリ穴付タイプ・スパナ溝付タイプ
4.4通常出荷日:2日目～
ミスミ
シャフト 片端めねじキリ穴付・スパナ溝付タイプ
4.6通常出荷日:2日目～
ミスミ
シャフト 片端おねじ・片端めねじ 逃げ溝スパナ溝付き/キリ穴付き
4.6通常出荷日:3日目～
ミスミ
シャフト 片端おねじ逃げ溝 キリ穴付きタイプ・スパナ溝付きタイプ
4.5通常出荷日:3日目～
ミスミ
シャフト 片端おねじタイプ
4.6通常出荷日:3日目～
ミスミ
シャフト 両端段付めねじ/両端段付
4.5通常出荷日:3日目～
