メカニカル部品技術窓口
本商品の使用例
８－４５シリーズ（溝幅１０ｍｍ）用 アルミフレーム用先入れ滑り止め一体ナット
- 通常単価(税別)
- 59円～80円
- 税込単価
- 65円～88円
先入れナットと 先入れストッパを一体化した商品です。各部品単品でもご購入頂けま...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- ナット種類
- 先入れナット
- 機能
- 滑り止め付
- ゆるみ止め
- 無し
- 種類
- HFS
- 販売形態
- 滑り止め一体ナット
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

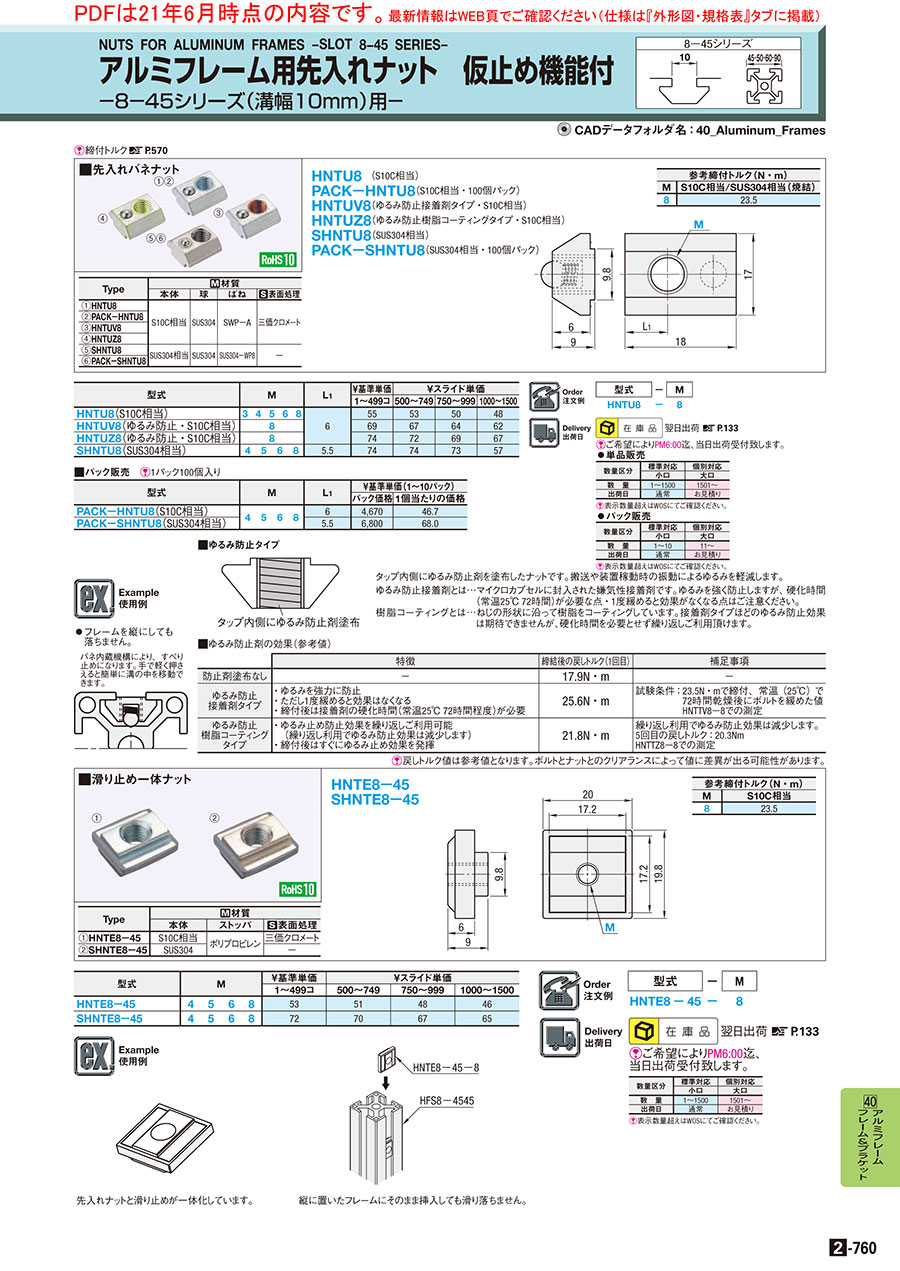

外形図・規格表
SHNTE8−45
| 参考締付トルク（N・m） | |
| M | S10C相当 |
| 8 | 23.5 |
| No | Type | [ M ]材質 | [ S ]表面処理 | |
| 本体 | ストッパ | |||
| ① | HNTE8−45 | S10C相当 | ポリプロピレン | 三価クロメート |
| ② | SHNTE8−45 | SUS304 | − | |
規格表
| 型式 | − | M |
| HNTE8−45 | − | 8 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M | ￥基準単価 | ￥スライド単価 | |||||
| 1〜499コ | 500〜749 | 750〜999 | 1000〜1500 | |||||
| HNTE8−45 | 4 | 5 | 6 | 8 | 56 | 54 | 51 | 49 |
| SHNTE8−45 | 4 | 5 | 6 | 8 | 77 | 75 | 71 | 69 |
仕様・概要
・ 先入れナットと 先入れストッパを一体化した商品です。各部品単品でもご購入頂けます。
使用例
- 本製品は先入れナットです。アルミフレームにあらかじめ入れてお使いください。
- 滑り止めが付いていることにより、フレームを縦にしてもナットが落ちません。
技術情報
| 参考締付トルク（N・m） | ||
|---|---|---|
| M | S10C相当 | |
| 8 | 23.5 | |
各種アルミフレームとパネル・ブラケットを取り付けるときのボルト（Mサイズ-L寸法）
| 溝幅 | フレーム角 | 深さh | 対応ナット | フレームに取り付けるパネル・ブラケットの厚さb（mm） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 4.5 | 5 | 6 | 8.2 | 9 | 10 | 12 | 14 | ||||
| 10 | 45 | 13 | 8-4 | M4-12 | M4-15 | M4-20 | - | M4-25 | ||||||||||
| 8-5 | M5-12 | M5-15 | M5-20 | M5-22 | M5-25 | |||||||||||||
| 8-6 | M6-12 | M6-15 | M6-20 | M6-25 | ||||||||||||||
| 8-8 | - | M8-15 | M8-20 | M8-25 | ||||||||||||||
選定サポート情報
■対応シリーズ
本製品は ミスミ製 8-45シリーズ（溝幅10mm）のアルミフレームに対応しております。
■先入れ/後入れの違い
・ミスミのアルミフレームナットは先入れ用、後入れ用のそれぞれに様々な種類を取り揃えております。用途に応じて使い分けてください。
先入れ：組立前に溝端面より装着します。幅があり、溝内部での遊びが少なくボルト締めが容易です。
後入れ：組立後に溝から装着が可能です。
■アルミフレームが詰まって取れなくなった場合
六角レンチをナットの穴にひっかけ、溝に直角に回すことで取り外せます。
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
8-45シリーズ関連部品
| 商品名 | アルミフレーム | ブラケット | ブラインドジョイント | フレームキャップ | 溝カバー |
|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
| カタログページ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
59円 ( 65円 ) | 在庫品1日目当日出荷可能 |
|
59円 ( 65円 ) | 在庫品1日目当日出荷可能 |
|
59円 ( 65円 ) | 在庫品1日目当日出荷可能 |
|
59円 ( 65円 ) | 在庫品1日目当日出荷可能 |
|
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
|
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
|
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
|
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
先入れナットと 先入れストッパを一体化した商品です。各部品単品でもご購入頂けます。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
